Studio sullo stress da deformazione in pacchetti SiP durante la saldatura a rifusione

Perché anche le piccole curvature nei dispositivi elettronici contano

I dispositivi moderni e l’hardware per l’IA concentrano enormi capacità di calcolo in pacchetti più piccoli di un francobollo. All’interno di questi sistemi compatti, chip, strati di interconnessione e giunzioni saldate devono sopportare riscaldamenti e raffreddamenti estremi durante la produzione. Anche una lieve curvatura — chiamata warpage — può incrinare le sfere di saldatura o rompere connessioni, accorciando silenziosamente la vita del dispositivo. Questo articolo esplora come e perché queste piccole strutture si deformano durante la fase di saldatura e come modelli computazionali più intelligenti possano aiutare gli ingegneri a progettare pacchetti per chip più piatti e affidabili.

Come sono costruiti i sistemi a strati

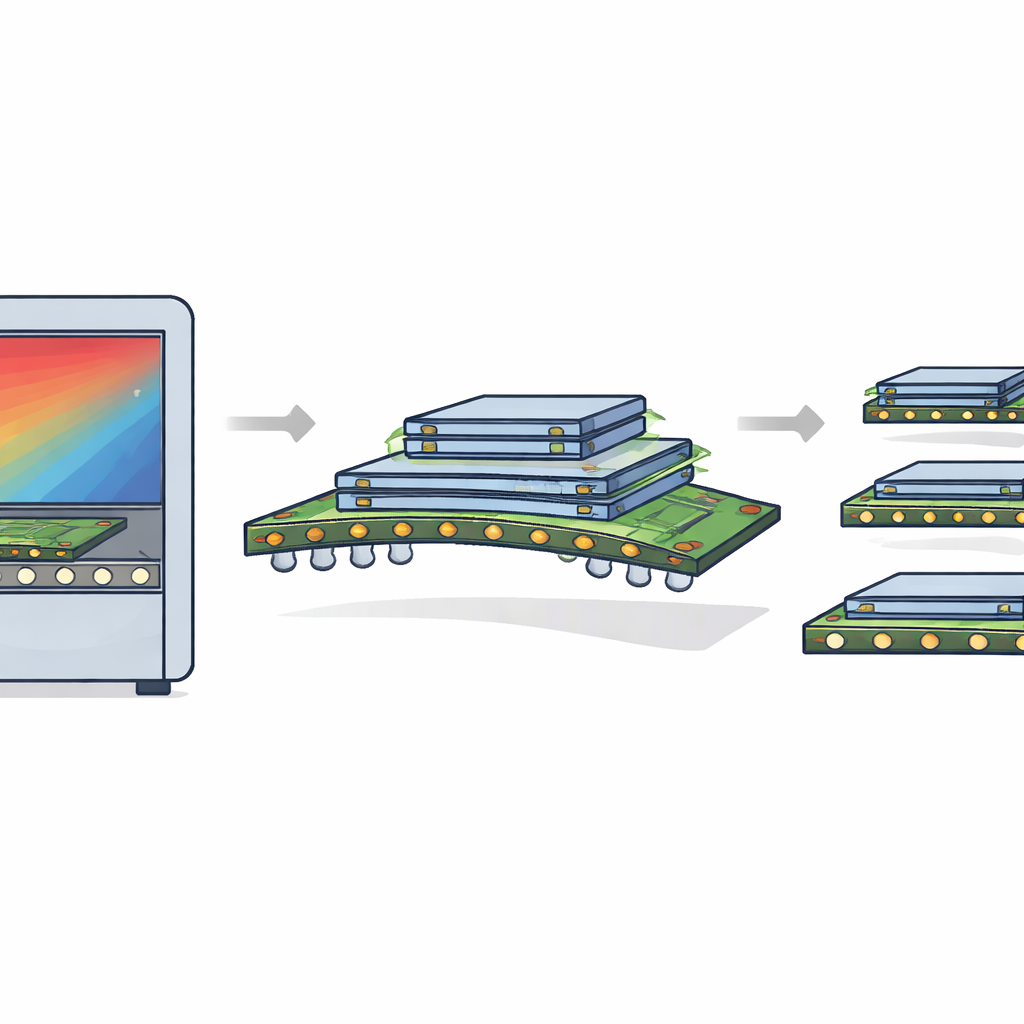

Lo studio si concentra su un tipo di pacchetto avanzato chiamato System‑in‑Package (SiP). Invece di un singolo chip su una scheda semplice, un SiP impila diversi chip su un substrato circuitale ad alta densità composto da molti strati ultra sottili. Linee in rame instradano segnali tra i chip, mentre piccole sfere metalliche (solder balls) collegano l’intero modulo alla scheda principale. Durante la produzione, l’assemblaggio attraversa un forno di rifusione: la temperatura sale da quella ambiente fino a circa 240 °C e poi si raffredda. Poiché rame, polimeri e saldatura si espandono e contraggono in modo diverso con la temperatura, il “sandwich” di materiali può incurvarsi leggermente a forma di sorriso o di broncio, sollecitando tutto ciò che è all’interno.

Osservare l’interno con simulazioni realistiche

I precedenti modelli computazionali del warpage spesso prendevano scorciatoie. Trattavano polimeri complessi come solidi elastici semplici, omogeneizzavano i sottili fili di rame in blocchi uniformi e ignoravano eventuali curvature già presenti nella scheda prima della saldatura. Questo lavoro costruisce un quadro più fedele. Gli autori mappano esplicitamente i veri pattern delle tracce di rame nel modello e attribuiscono ai principali strati polimerici un comportamento viscoelastico, cioè la capacità di rilassarsi lentamente sotto carico come un miele molto rigido. Includono inoltre il fenomeno del “creep” tempo‑dipendente nelle sfere di saldatura, dove il metallo si deforma lentamente sotto stress a temperature elevate. Una mesh attentamente tarata per il modello agli elementi finiti bilancia accuratezza e tempi di calcolo, e il metodo complessivo viene validato con misure ottiche precise di schede reali, con accordo entro circa il 7 percento.

Cosa guida davvero la deformazione e lo stress

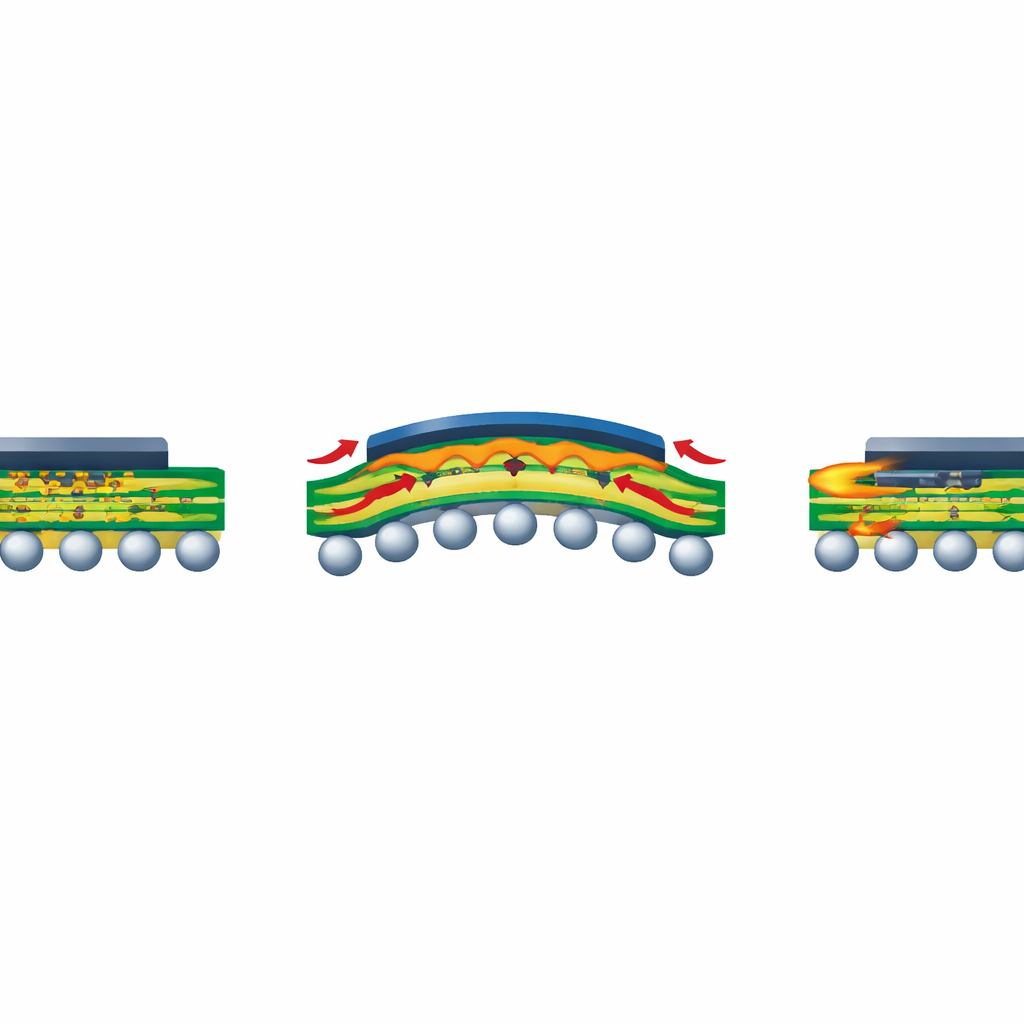

Le simulazioni migliorate rivelano diverse sorprese. Innanzitutto, il profilo di curvatura del substrato si inverte tra forme a “sorriso” e a “broncio” mentre la temperatura supera il punto di ammorbidimento dei polimeri e poi scende di nuovo. Cruciale è il fatto che includere la curvatura iniziale misurata del substrato modifica il warpage di picco di decine di micrometri; ignorarla fa sembrare l’assemblaggio più sicuro di quanto non sia in realtà. Il layout delle tracce di rame agisce come barre di rinforzo nascoste: quando modellato realisticamente con la mappatura delle tracce, la forma prevista del warpage diventa più ondulata — in accordo con gli esperimenti — invece di un semplice concavo. Lo studio mostra anche che rendere il nucleo della scheda semplicemente più rigido non garantisce pacchetti più piani. Poiché l’espansione è fortemente dipendente dalla direzione, un nucleo molto rigido può in realtà intrappolare più stress, costringendo la struttura a deformarsi maggiormente per alleggerire tale stress.

Scegliere materiali più intelligenti, non solo più resistenti

Sostituendo nel modello diversi materiali dielettrici e del core, gli autori trovano che il substrato “migliore” è quello la cui dilatazione termica si abbina a quella dei vicini e la cui rigidità è moderata, non estrema. Tra diversi film dielettrici candidati, un materiale ingegneristico etichettato ABF‑L mostra il warpage più basso perché si espande di meno nell’intervallo di temperatura critico del processo di rifusione. Lo studio confronta anche la saldatura tradizionale contenente piombo con due leghe senza piombo. La classica Sn63Pb37 sviluppa lo stress più basso dopo la saldatura ma la deformazione permanente più elevata, rendendola più soggetta a cricche da fatica su molti cicli termici. Una lega senza piombo, SAC405, mostra stress più alti ma una deformazione accumulata molto inferiore, il che si traduce in migliore affidabilità a lungo termine per le piccole sfere di saldatura che tengono su il pacchetto.

Cosa significa per l’elettronica del futuro

In termini pratici, il lavoro mostra che il warpage nei pacchetti avanzati non è controllato da una singola scelta di materiale del tipo “più forte è meglio”. Emergere è invece il risultato di come molti strati con comportamenti termici diversi sono impilati, di come sono disposte le sottili linee di rame e di come metalli e polimeri si rilassano lentamente al calore. Catturando questi effetti nel dettaglio, il metodo di simulazione proposto prevede deformazioni e stress in modo molto più accurato senza richiedere risorse di calcolo ingovernabili. Questo fornisce ai progettisti uno strumento pratico per scegliere stack di substrati e leghe di saldatura che mantengano i dispositivi più piatti e le connessioni più sane, aprendo la strada a elettronica e hardware per l’IA più affidabili e compatti.

Citazione: Qu, R.N., Li, D.S., Pan, L. et al. Study on warpage stress in SiP packages during reflow soldering. Sci Rep 16, 14326 (2026). https://doi.org/10.1038/s41598-026-38115-4

Parole chiave: packaging elettronico, deformazione, system-in-package, saldatura a rifusione, fatica della saldatura
