חיזוי כמותי ומנגנון התבלה בחיבורים דביקים של CFRP–TC4 תחת הזדקנות לחת-חום

מדוע הבעיה הנסתרת של הדבק חשובה

מטוסים, רכבות ורכבים חשמליים מודרניים מסתמכים על חומרים קלים אך חזקים שמודבקים במקום מחוברים בעזרת ברגים או ריתוך. שילוב נפוץ הוא פלסטיק מחוזק סיבי פחמן (מרקם שחור בד-דמוי) המחובר לסגסוגת טיטניום. המפרקים הבלתי נראים הללו חוסכים משקל ודלק, אך הם חייבים להחזיק מעמד שנים בתנאים משתנים של טמפרטורה ולחות. המחקר שואל שאלה פשוטה אך קריטית: כמה מהר נחלשים חיבורים כאלה בתנאי חום ולחות, ומה בדיוק קורה בתוך הדבק כשהם מזדקנים?

תפרי דבק ברכבים מתקדמים

במקום מבנים מבוססי מתכת בלבד, מהנדסים משלבים יותר ויותר סיבי פחמן וטיטניום כדי להשיג יחד קלילות וחוזק. במקום קדיחת חורים עבור ברגים, שעלולה ליצור נקודות תורפה, נהוג להצמיד חלקים עם דבקים מבניים—דבקים אפוקסיים קשיחים שתוכננו לפזר עומסים בצורה אחידה על חפיפה. הצוות התמקד בסוג חיבור נפוץ הנקרא חיבור חפיפה חד-מישור (single-lap joint), שבו שתי רצועות שטוחות חופפות ונדבקות במרכז. הם השתמשו בדבק אפוקסי מסחרי להדבקת לוחות סיבי פחמן ללוחות טיטניום, הכינו את המשטחים בקפידה להבטחת הידבקות טובה וריפו את החיבורים בתנאים מבוקרים כדי לדמות ייצור תעשייתי באיכות גבוהה.

דימוי של שנים של שימוש חם ולח

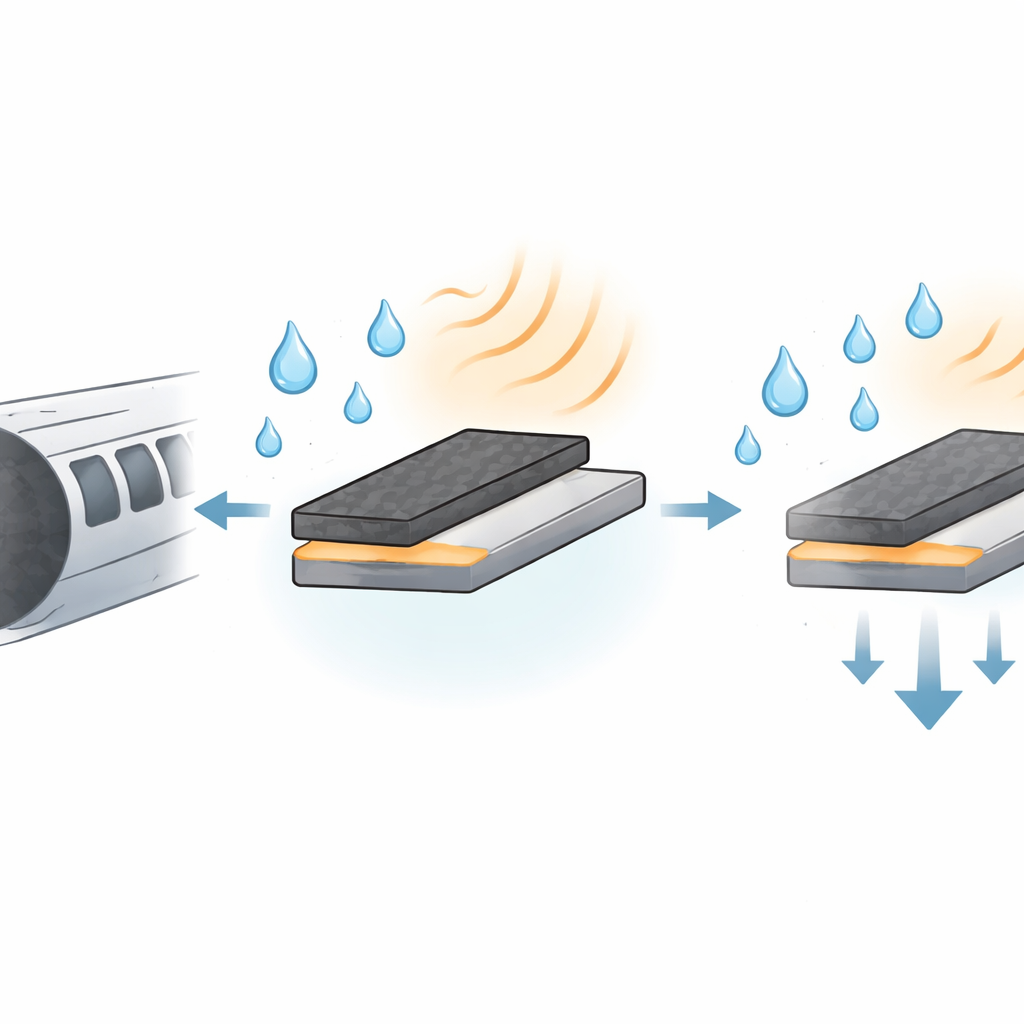

כדי לדמות סביבות שירות קשות, החוקרים חשפו חיבורים אלה לצירופי חום ולחות עד 720 שעות (כחודש), בטמפרטורות של 40, 60 ו-80 מעלות צלזיוס ולחות יחסית גבוהה מאוד (95% או שקיעה מלאה במים). לאחר זמנים שונים של חשיפה הם נפרעו את החיבורים במכונת בדיקה כדי למדוד כמה חזקים וקפיצים הם נשארו וכמה אנרגיה יכלו לספוג לפני שבר. התוצאות היו מטרידות: גם החוזק וגם הקשיחות ירדו בהתמדה ככל שהטמפרטורה, הלחות והזמן עלו. בתנאי החמור ביותר—80 מעלות צלזיוס במים—החיבורים איבדו יותר מ-40% מהחוזק המקורי לאחר 720 שעות, ויכולתם לעמוד בפני סדק המשיכה לרדת ברציפות ולא הראו יציבות.

סדקים, ריכוך ושינוי בדפוסי השבר

חוזק השבר בלבד אינו מסביר כיצד נזק מתפתח, לכן הצוות בדק את פני השבר במיקרוסקופ אלקטרוני סורק. בתחילת ההזדקנות ותחת תנאים מתונים יותר, הכשלות נטו להתרחש בסמוך לממשק בין סיבי הפחמן לדבק, או בתוך מטריצת סיבי הפחמן עצמה, עם שטחים מחוספסים ומראה שביר. ככל שהחשיפה הצטברה והחומר עבר תנאים קשים יותר, נקודת השבר זזה בהדרגה לגוף הדבק, והמשטחים נראו יותר קרועים ודוקטיליים, עם חללים ותכונות מדורגות. המעבר הזה מצביע על כך שהלחות והחום מרככים ומחלישים את שכבת הדבק, מאפשרים לה להמתח יותר לפני כשל אך תחת עומס נמוך בהרבה. בטמפרטורה הגבוהה ושקיעה מלאה הדבק נהיה מוצק מאד ומאוכל, עם נקבוביות וסדקים רבים שנוצרו מוקדם בתהליך ההזדקנות—סימן ברור לנזק פנימי חמור.

הכימיה שבתוך הדבק מספרת את הסיפור

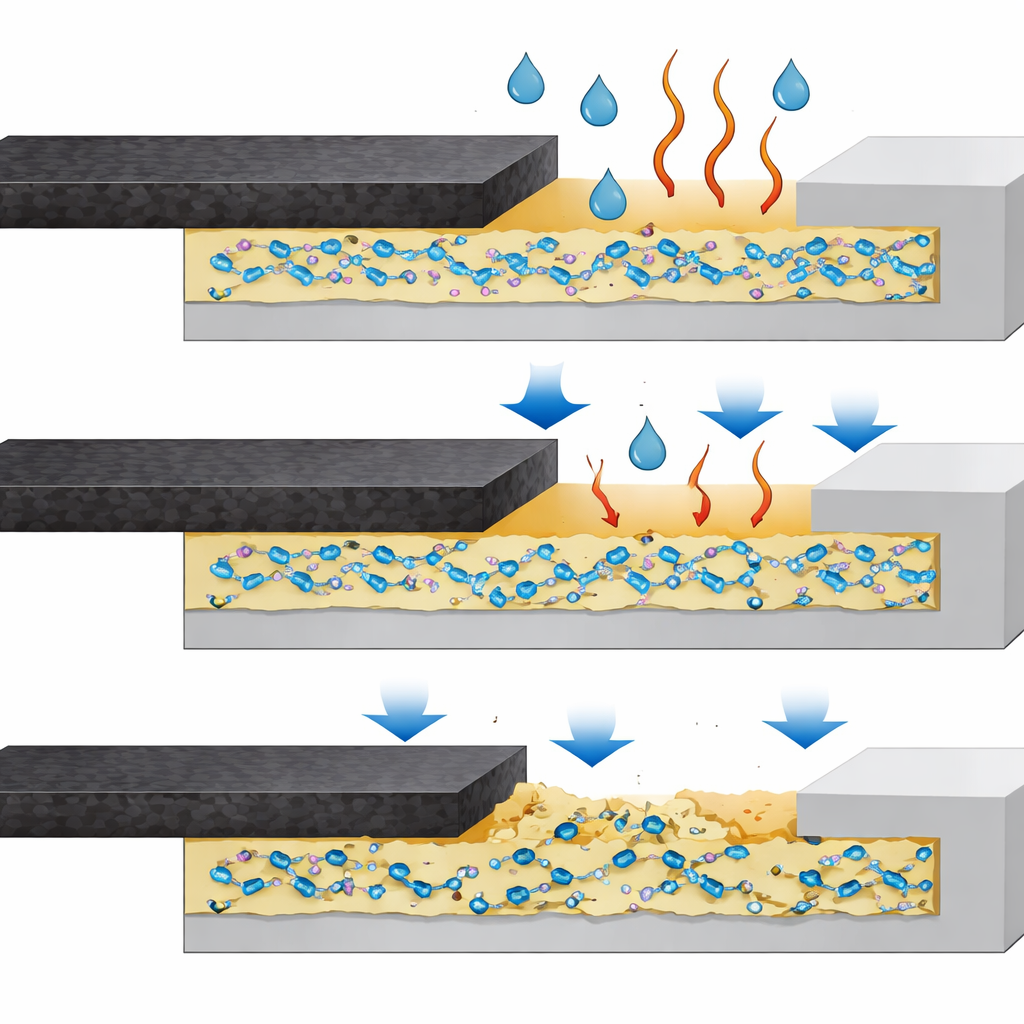

כדי להבין מה קורה ברמה המולקולרית השתמשו החוקרים בספקטרוסקופיית תת-אדום, טכניקה שקוראת את "טביעות האצבע" של הקשרים הכימיים בדבק. הם גילו שמים אינם סופגים פשוט אל תוך הדבק; הם מגיבים עם קבוצות כימיות מסוימות. קשרים הידועים כאסטרים נשברו בהדרגה בנוכחות לחות וחום, ויצרו קבוצות חדשות של קרבוניל ואתר והגבירו את כמות המים הקשורים בקשרים מימניים בתוך החומר. שינויים אלה מסמנים שהרשת של הדבק נחתכת ומעוצבת מחדש, מה שהופך אותה לרכה יותר וקלה לעיוות ולסדיקה. ככל שהסביבה היתה לחה וחמה יותר—ובמיוחד ב-80 מעלות צלזיוס במים—השינויים הכימיים הופיעו מהר יותר, והתאימו לאובדן המהיר בביצועים המכנית שנצפה במבחני החוזק.

מאמצי מדידה לחיזוי

מעבר לתיאור מה השתבש, הצוות בנה מודל חיזוי סטטיסטי לתפוס כיצד טמפרטורה, לחות וזמן חשיפה יחד קובעים את אובדן החוזק. באמצעות מתודולוגיית משטחים תגובה—שיטה מובנית להתאמת משטח מעוקל דרך נתוני ניסוי—הם גיברו משוואה החוזה את החוזק שנותר של החיבור בטווח שנבדק. באמצעות ניתוח המודל דירגו את חשיבות כל גורם ומצאו שלחות היא בעלת ההשפעה הגדולה ביותר, אחריה הטמפרטורה ואז הזמן. בדיקות נוספות בזמנים חדשים אך בתנאי סביבה זהים הראו כי תחזיות המודל היו בדרך כלל בתוך כ-7% מהערכים הנמדדים, מה שמעיד כי הוא יכול לשמש ככלי מעשי להערכת עמידות חיבורים בהקשרים דומים.

מה משמעות הדבר למבנים בעולם האמיתי

עבור לא-מומחים, המסר המרכזי הוא שה"דבק-העל" שמחזיק מבנים מתקדמים של סיבי פחמן–טיטניום רגיש מאוד לסביבות חמות ולחות, ושתגובות כימיות מונעות מים בתוך הדבק הן סיבה מרכזית להיחלשות ארוכת טווח. החיבורים אינם סופגים רק לחות; הקשרים הפנימיים שלהם נחתכים ומעוצבים מחדש בהדרגה, מה שמוביל לדבק רך יותר שמסוכן יותר לסדיקה ומשנה את אופן כשל המפרקים. על ידי כימות מהירות התהליכים וזיהוי הלחות כגורם הדומיננטי, המחקר מספק למהנדסים הן סימני אזהרה והן כלי חיזוי. הידע הזה יכול לכוונן את בחירת החומרים, שטיפת המשטחים ושולי הבטחה כך שהרכבים הקלים של העתיד יישארו גם יעילים וגם מחוברים בצורה אמינה לאורך חייהם המלאים של השירות.

ציטוט: Liu, H., Liu, R., He, C. et al. Quantitative prediction and degradation mechanism of CFRP–TC4 adhesive joints under hygrothermal aging. Sci Rep 16, 14234 (2026). https://doi.org/10.1038/s41598-026-44026-1

מילות מפתח: מפרקי דבק סיבי פחמן, הזדקנות לחת-חום, הידבקות למתכת טיטניום, פירוק אפוקסי, עמידות מבנית
