פישוט המשמר פרטים של מודלי משטחים טקסטורליים לאובייקטים טבעיים

מדוע עולמות תלת‑ממד פשוטים יותר עדיין זקוקים לפרטים עשירים

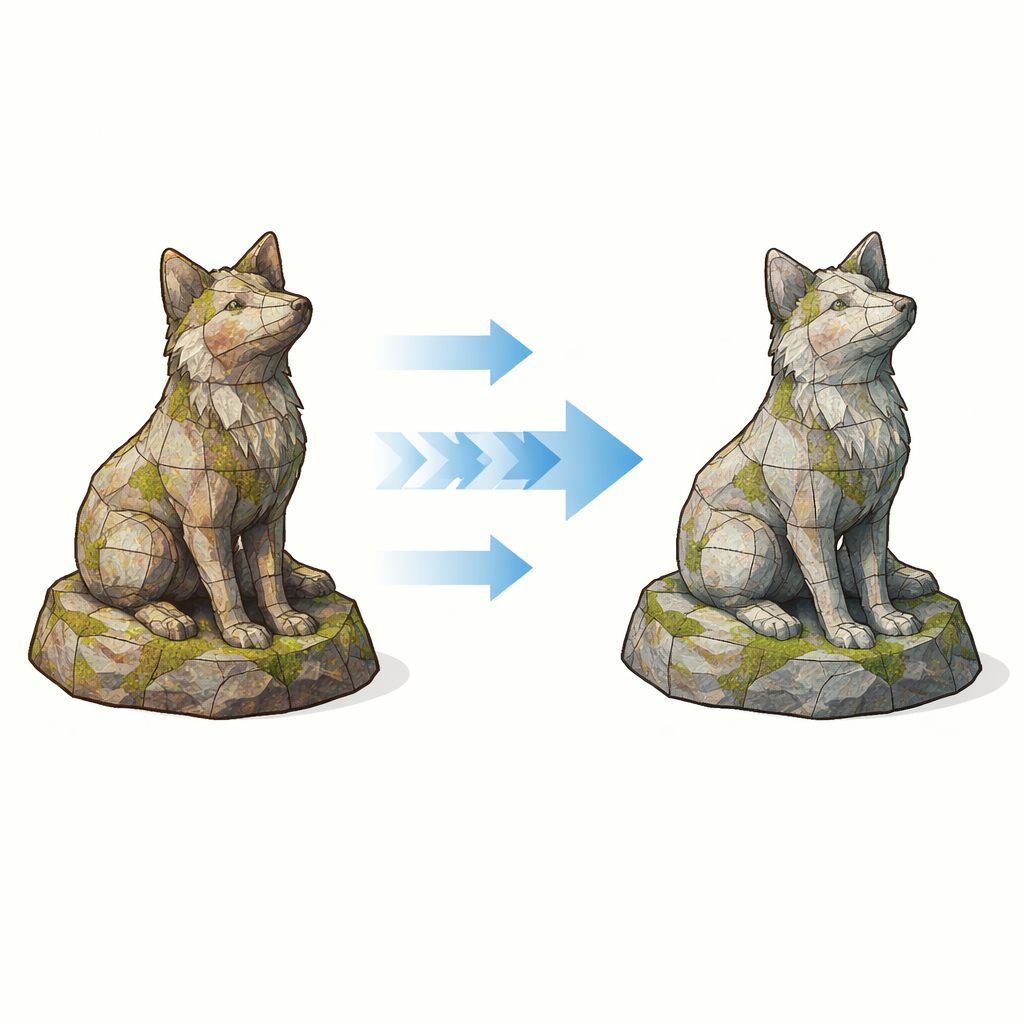

משחחקי וידאו ומציאות מדומה ועד תאומים דיגיטליים של ערים ויערות, סצנות תלת‑ממד מודרניות מורכבות ממספר עצום של משולשים זעירים. כדי להבטיח ריצה חלקה על חומרה שגרתית, אמנים ומהנדסים חייבים להסיר הרבה מהמשולשים הללו מבלי לפגוע במראה הכללי. מאמר זה מציג דרך חדשה לפשט מודלים תלת‑ממד מפורטים של אובייקטים טבעיים — כמו בעלי חיים, סלעים ופסלים — כך שישארו משכנעים חזותית גם כאשר הגיאומטריה הבסיסית שלהם מצומצמת מאוד.

האתגר של קיצוץ מודלים תלת‑ממדיים

רוב המודלים התלת‑ממדיים המשמשים בבידור ובתעשייה הם “רשתות” משולשיות המכוסות בתמונות ברזולוציה גבוהה הנקראות טקסטורות. בעת פישוט רשתות אלה, שיטה נפוצה הידועה כ‑Quadric Error Metrics (QEM) מקצצת קצוות ומסירה משולשים בזמן שהיא מנסה לשמור על הצורה הכללית קרובה למקור. עם זאת, לאובייקטים טבעיים לעתים יש טקסטורות מורכבות ותפרים בולטים, וכן תכונות גיאומטריות דקות כמו קרניים חדות או בסיסי פסל מפוסלים. QEM הסטנדרטית והווריאנטים הפופולריים שלה נוטים לטשטש מבנים דקים אלה ולמעוך טקסטורות בסמוך לתפרים, מה שיוצר דפוסים מותחים, סדקים או חתיכות צבע לא מיושרות שנראים מיד לעין האנושית.

דרך חכמה יותר לקיצור קצוות

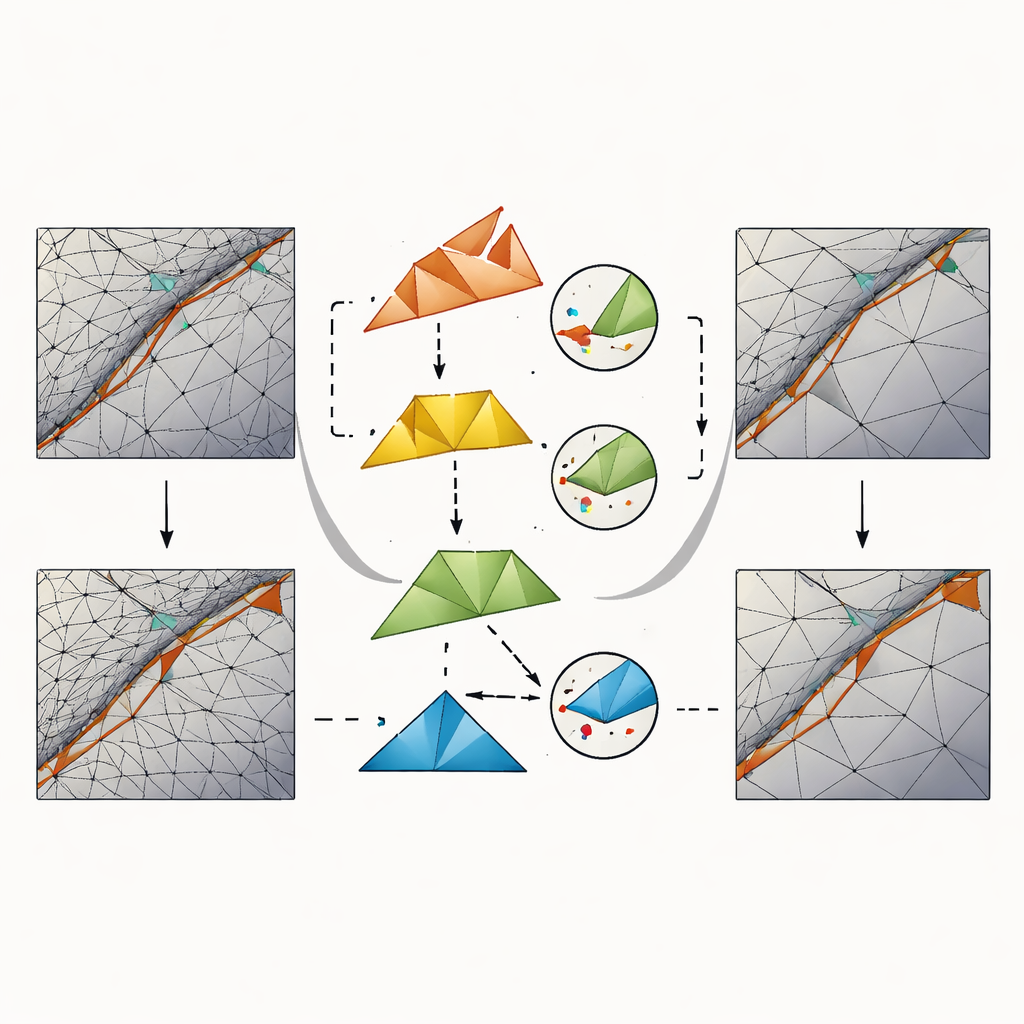

המחברים משרטטים מחדש את תהליך הפישוט סביב האופן שבו הטקסטורות מונחות בפועל על משטח תלת‑ממדי. הם קודם כל מסווגים כל קצה ברשת לפי יחסו לאזורי טקסטורה: קצוות עמוק בתוך פatch רציף, קצוות הממוקמים בדיוק על תפר, וקצוות שנוגעים בתפר בקצה אחד או בשניהם. עבור קצוות פנימיים נשמרת אסטרטגיית QEM הקלאסית, שכן לכל קודקוד שם קואורדינטת טקסטורה אחת מוגדרת היטב. בגבולות הטקסטורה, עם זאת, הם נמנעים מהכנסת קואורדינטות טקסטורה חדשות, ובמקום זאת "מחלקים" קודקוד אחד על קודקוד אחר בקיפול חד־צדדי. כמה קצוות עדינים במיוחד, שבהם תפרים רצים ונקשרים בו‑זמנית, אינם מורשים לקרוס כלל. מערכת חוקים מותאמת זו גורמת לאלגוריתם להתנהג אחרת לחלוטין באזורים שקטים ואחידים מאשר באיזורי תפרים שבירים.

מדידת מידת הנזק האפשרית לתפר

כדי להחליט אילו קצוות גבוליים ניתן להסיר בבטחה, השיטה מציגה כמות חדשה הנקראת שגיאת זווית תפר. לאורך תפר טקסטורה, חלק מהקודקודים חלקים ורצים כמעט בקו ישר, בעוד אחרים יושבים בפניות חדות או בצמתים של מספר פatches. קיצור קצה בקרבת מקטע ישר וחלק נוטה לגרום לעיוות מועט, אך נגיעה בפינה חדה עלולה לקרוע את הטקסטורה. שגיאת זווית התפר לוכדת זאת על‑ידי בחינת הזוויות הנוצרות על‑ידי קצוות תפר שכנים ובספירת כמות קואורדינטות הטקסטורה השונות המשויכות לקודקוד. היא מזינה מידע זה לעלות הקיפול של הקצה, כך שאלגוריתם הפישוט מעדיף באופן טבעי פעולות המשמרות תפרים ישרים ורציפים ומעניש בחוזקה בחירות שיותירו אותם מעוותים או שבורים.

הגנה על צורות חדות ותבניות צפופות

הטקסטורות אינן המקור היחיד לפרטים עדינים. גם אובייקטים טבעיים ומעשי ידי אדם מכילים קפלים, סנטרים וזיזים המגדירים את אופיים. לכן המחברים מוסיפים שני אמצעי זהירות נוספים. ראשית, הם מחשבים מדד חדות קודקוד המבוסס על כמה המשטח מתכופף סביב כל נקודה. קודקודים לאורך קצוות חדים או בליטות בולטות מקבלים ערכים גבוהים, מה שמגדיל את העלות לאלגוריתם לפשט אותם. שנית, הם מודדים את מורכבות הטקסטורה בשכונה קטנה על‑ידי ספירת כמות קואורדינטות הטקסטורה השונות הנמצאות שם. אזורים עם דוגמאות מורכבות, כגון פרווה, גרעין אבן או עבודת גילוף, זוכים להגנה מוגברת. משקלים גיאומטריים וטקסטורליים אלה משולבים עם שגיאת זווית התפר ועם מונח QEM המקורי לתוך עלות אחת שמכוונת אילו קצוות יקרסו ובאיזה סדר.

מה הניסויים מראים בפועל

החוקרים מבחינים בשיטתם על ארבעה סוגי מודלים: שני בעלי חיים עם תפירת טקסטורה מסובכת, פסל מפורט עם קצוות מלאכותיים חדים, ודגם פרה חסר טקסטורה המדגיש צורה טהורה. לאורך מגוון רמות פישוט הם משווים את תוצאותיהם מול כמה טכניקות נפוצות, כולל QEM הקלאסי, הרחבה המודעת לטקסטורה ומימוש MeshLab המוכר לרבים. מבחינה חזותית, השיטה החדשה יוצרת מעט פחות עיוות לאורך תפרי טקסטורה ומשמרת טוב יותר גבולות חדים ותכונות קטנות. מדידות כמותיות מאששות זאת: בהפחתה של כ‑80% במספר המשולשים, האלגוריתם החדש מצמצם את שגיאת הטקסטורה על התפרים בכ‑שלושה רבעים בהשוואה לשיטה מודעת טקסטורה פופולרית, אם כי שגיאת הגיאומטריה הממוצעת על פני כל המשטח מעט גבוהה יותר. בדגם הפרה, שבו הצורה היא היחידה החשובה, הוא שומר על פרטים מזוהים כמו קרניים למשך זמן רב יותר משיטות מתחרות, אפילו בפישוט אגרסיבי.

איזון בין מהירות לאיכות חזותית

השיפורים בנאמנות החזותית מגיעים עם עלות מתונה: מכיוון שהאלגוריתם מבצע בדיקות נוספות סביב תפרים, קצוות חדים וטקסטורות מורכבות, הוא רץ לאט יותר מאשר סכמות בסיסיות יותר — על חלק מהמודלים הגדולים והמסובכים הוא איטי בכמה וכמה פעמים בהשוואה ל‑QEM סטנדרטי. המחברים טוענים כי זהו פיצוי מקובל למשימות לא בזמן אמת כגון הכנת רמות פירוט למשחקים, סימולציות ותאומים דיגיטליים, שבהן הימנעות מתפרים מהבהבים וה preservation של מאפיינים אופייניים חשובה יותר מהשגת כל מילישנייה אחרונה. במובן זה, עבודתם מראה שניתן להפוך מודלים תלת‑ממדיים לקלים באופן דרמטי לשימוש בזמן אמת ועדיין לשמור על מראה עשיר ומשכנע לצופים אנושיים.

ציטוט: Bo, L., Liu, Y., Shaohua, L. et al. Detail-preserving simplification of textured mesh models for natural objects. Sci Rep 16, 13698 (2026). https://doi.org/10.1038/s41598-026-43736-w

מילות מפתח: פישוט רשתות תלת‑ממד, תפרי טקסטורה, רמות פירוט, תאומים דיגיטליים, גרפיקת מחשב
