אופטימיזציה של פרמטרי המשיכה על בסיס חוקי הזרימה של פחם עליון בכרייה בייבוש שכבה עבה

מדוע המחקר הזה חשוב

כאשר מאגרי הפחם הקלים מנוצלים, הכריות חייבות לפנות לשכבות עמוקות ועבות יותר שהן קשות ומסוכנות יותר לעבודה. בהקשר כזה, שיטה הנקראת longwall top-coal caving יכולה להפיק הרבה יותר פחם מכל פרוסה תת-קרקעית—אבל רק אם הפחם השבור זורם באופן חלק בעוד שהסלע הבלתי רצוי נשאר מחוץ לתערובת. המחקר בוחן מכרה אמיתי בדרום-מערב סין ושואל שאלה פשוטה אך מכרעת: איך לתזמן ולרצף את פעולות המשיכה של הפחם השבור כדי להפיק את מירב הדלק עם המינימום של פסולת?

האתגר של קבלת פחם בלי יותר מדי סלע

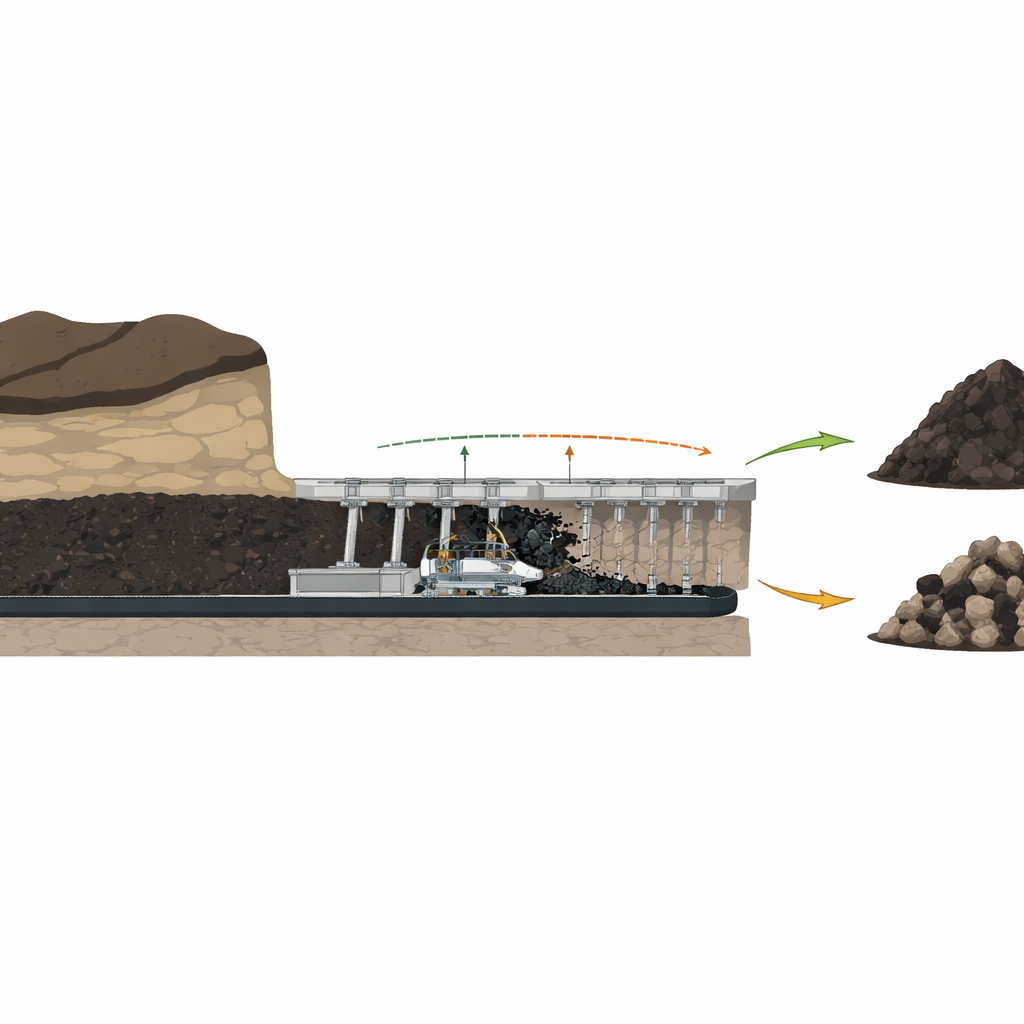

בשכבות עבות, המכונות המודרניות חותכות רק את החלק התחתון של הפחם. ה"פחם העליון" נשאר לקרוס ולזרום דרך פתחים מאחורי שורה של תומכים הידראוליים כבדים. באופן אידיאלי, הפחם השבור נשפך לממגורות ולמסועי הובלה, בעוד הסלע שמעליו—המוכר כגנג—נשאר במקום. במציאות, הזרימה מתנהגת יותר כמו חול וחצץ בשעון חול נטוי: אם הפתחים גדולים מדי, מרוחקים מדי או נפתחים לזמן רב מדי, הסלע יחתור פנימה, מדלל את הפחם ומעלה את עלויות העיבוד. אם הפתחים קטנים מדי או נסגרים מוקדם מדי, חלק גדול מהפחם יישאר תקוע מעל ויאבד לצמיתות.

חקר הזרימה בעזרת מודלים וניסויים בקנה מידה

החוקרים התמקדו בפתח העבודה 11508 במכרה שייג'יאגואו, שבו השכבה המרכזית בעובי של כ־חמישה מטרים ובעלת יציבות מבנית. תחילה מדדו את העמידות והשבר של הפחם והסלעים הסמוכים, ואישרו שהפחם העליון שבור דיו כדי לקרוס ולזרום בקלות. לאחר מכן בנו מודלי מחשב מפורטים עם אלפי חלקיקים לחיקוי הפחם וסלע התקרה סביב חזית ה-longwall. בסימולציות אלה יכלו לכוונן שני מנופים מרכזיים: כמה התקדם מכונת החיתוך לפני כל פרק משיכה (מרחק הצעד) ואת היחס בין הגובה שיחתכו על ידי ה-shearer לבין גובה הפחם שנמשך מלמעלה (יחס כרייה-משיכה).

מציאת נקודת האיזון בתזמון ובפרופורציות

באמצעות הרצת מחזורים וירטואליים רבים השוו החוקרים קומבינציות שונות של מנופים אלה. כאשר הכרייה והמשיכה תואמו מרחק אחת-לאחת, תפוקת הפחם מכל צעד הייתה יחסית אחידה; כאשר שלושה צעדי חיתוך הובילו לצעד משיכה אחד, הכמות שנמשכה בכל פרק התנדנדה באופן קיצוני ויותר פחם נותר מאחור. סדרה שיטתית של שתים-עשרה סימולציות הראתה כי המרווח בין אירועי המשיכה הוא הגורם המשפיע ביותר על כמות השחזור הסופית—כמעט פי שש יותר חשוב מהיחס בגובה. מרווחים קצרים יותר של 0.8 מטר, בשילוב יחס כרייה-משיכה מתון של כ־1:1.5, הניבו את השחזור המדומה הגבוה ביותר, מעל 85 אחוז, עם זרימה יציבה מצעד לצעד.

בדיקת התנהגות מציאותית במעבדה

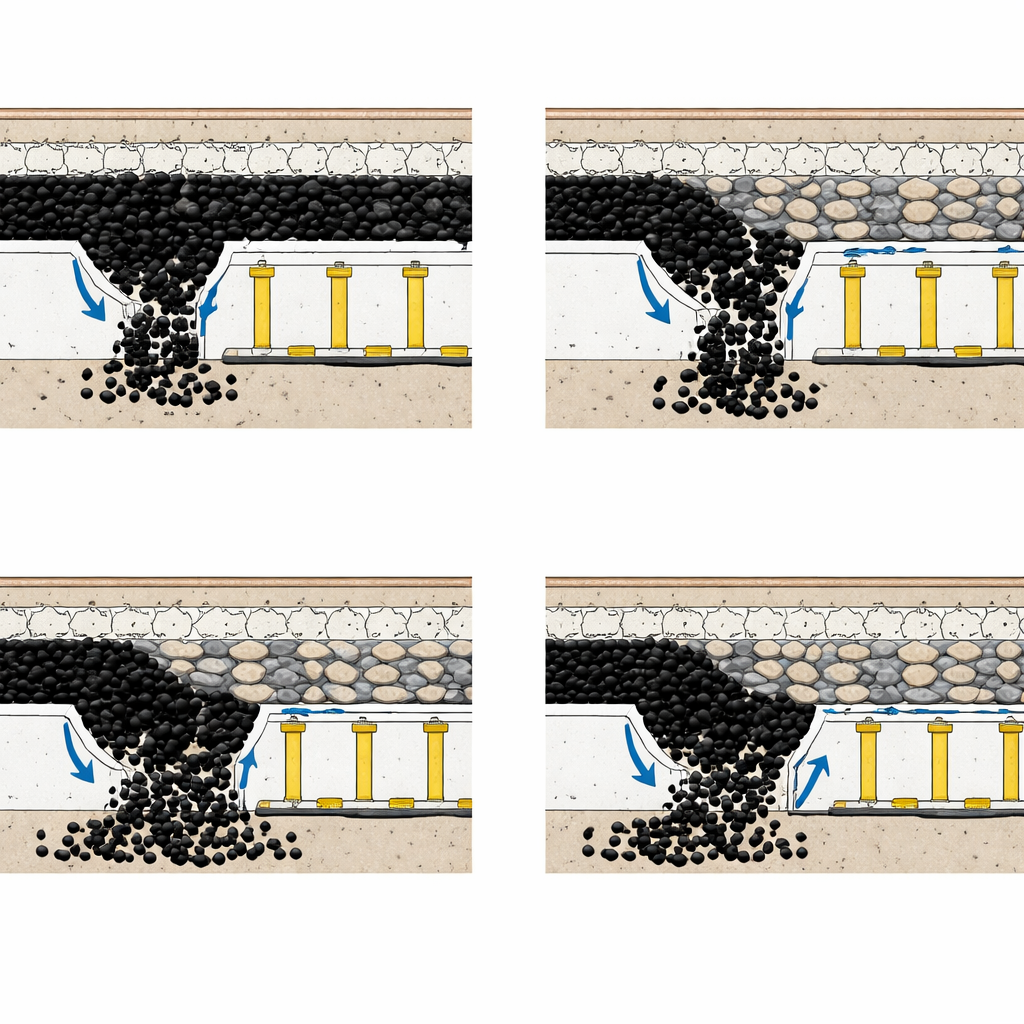

כדי לאמת את התוצאות הווירטואליות הכפילו המחברים את הניסויים עם מיכל שקוף מלא בחצץ שחור לחיקוי הפחם וחצץ לבן לחיקוי סלע התקרה, בקנה מידה שתאם את הגיאומטריה של השכבה האמיתית. חריצים מתכווננים בתחתית שימשו כפתחים למשיכה על התומכים. על ידי שינוי מרחקי הצעד ודפוסי פתיחה ושקילה של החומרים שיוצאו מכל חריץ, יכלו לצפות כיצד שינויים קטנים בתזמון משנים הן את כמות הפחם המשוחזרת והן את חלקו של הסלע. מרחקי צעד קצרים החזירו את מרב הפחם אך גם נטו למשוך יותר סלע כאשר המשיכה נמשכה זמן רב מדי. מרחקי צעד גדולים יותר הפחיתו במעט את הסלע אך השאירו יותר פחם תקוע בחלל הדוגמאי מאחורי התומכים.

מתי לסגור את "החלון" לזרימת סלע

מכיוון שכל פעילות אמיתית חייבת לאזן בין מחיר הפחם להוצאה על הסרת מזהמים, הצוות קבע כללים לכיבוי המשיכה בכל פרץ. בעבודה עם המודל הפיזי מדדו כיצד שיעור הסלע בתערובת עולה ככל שהמשיכה נמשכת לאחר הופעת הגנג הראשונה. מכך הציעו עקרונות מעשיים ל"סגירת חלון": במשיכה מוקדמת, אפשרות אחת היא לאפשר לסלע להגיע לכ־חמישית מהנפח כדי להשיג שחזור כמעט מלא של הפחם, או לעצור מוקדם יותר כאשר הסלע קרוב לכ־שמונה לעשרה אם איכות הפחם היא העדיפות. במחזורים חוזרים הם מציעים גבולות רופפים יותר—כ־שישית מהנפח—מפני שפחות פחם נותר וההכרעה הכלכלית משתנה.

מהסימולציה לעמדת העבודה במכרה

בהטמעת ההגדרות הממוּטבות בחזית העבודה 11508—חיתוך של 1.96 מטר, משיכה של 2.94 מטר, והזזת החזית בכל 0.8 מטר תוך אימוץ כלל מוצק של "לסגור עם הופעת סלע"—המכרה השיג שחזור מדוד של כ־91.5 אחוז לפחם העליון תוך הורדת תכולת הסלע לכ־30 אחוז, שיפור מהותי לעומת הפרקטיקה הקודמת. לקוראים שאינם מומחים, המשמעות היא יותר פחם שימושי מאותו נפח תת-קרקעי, פחות פסולת להובלה ולשטיפה, ופחות הפרעה לסלע הסובב לכל טונה מיוצרת. העבודה מדגימה כיצד הבנה מדויקת של אופן הזרימה של פחם שבור יכולה להתבטא בכללים קונקרטיים שהופכים כרייה בשכבות עמוקות ועבות ליעילה וכלכלית יותר.

ציטוט: Wu, S., Xu, X., Wang, J. et al. Optimization of drawing parameters based on top-coal flow law in thick-seam caving mining. Sci Rep 16, 12078 (2026). https://doi.org/10.1038/s41598-026-35742-9

מילות מפתח: כרייה ארוכה של פחם עליון בהתמוטטות, שחזור פחם, אופטימיזציה של כרייה, בקרת זיהום סלע (גנג), שכבת פחם עבה
