Transporte balístico en nanodispositivos basados en películas delgadas de Cu monocristalinas

Electrones en una autopista supersónica

La electrónica moderna depende de dirigir corrientes masivas de electrones a través de cables metálicos cada vez más estrechos. A medida que los chips se miniaturizan, esos electrones se encuentran con más obstáculos, convirtiendo energía eléctrica valiosa en calor y limitando el rendimiento. Este estudio revela una forma de fabricar hilos de cobre tan limpios y ordenados que los electrones pueden atravesarlos casi como en una autopista sin fricción, allanando el camino hacia dispositivos más fríos, rápidos y fiables.

Por qué importa viajar en línea recta

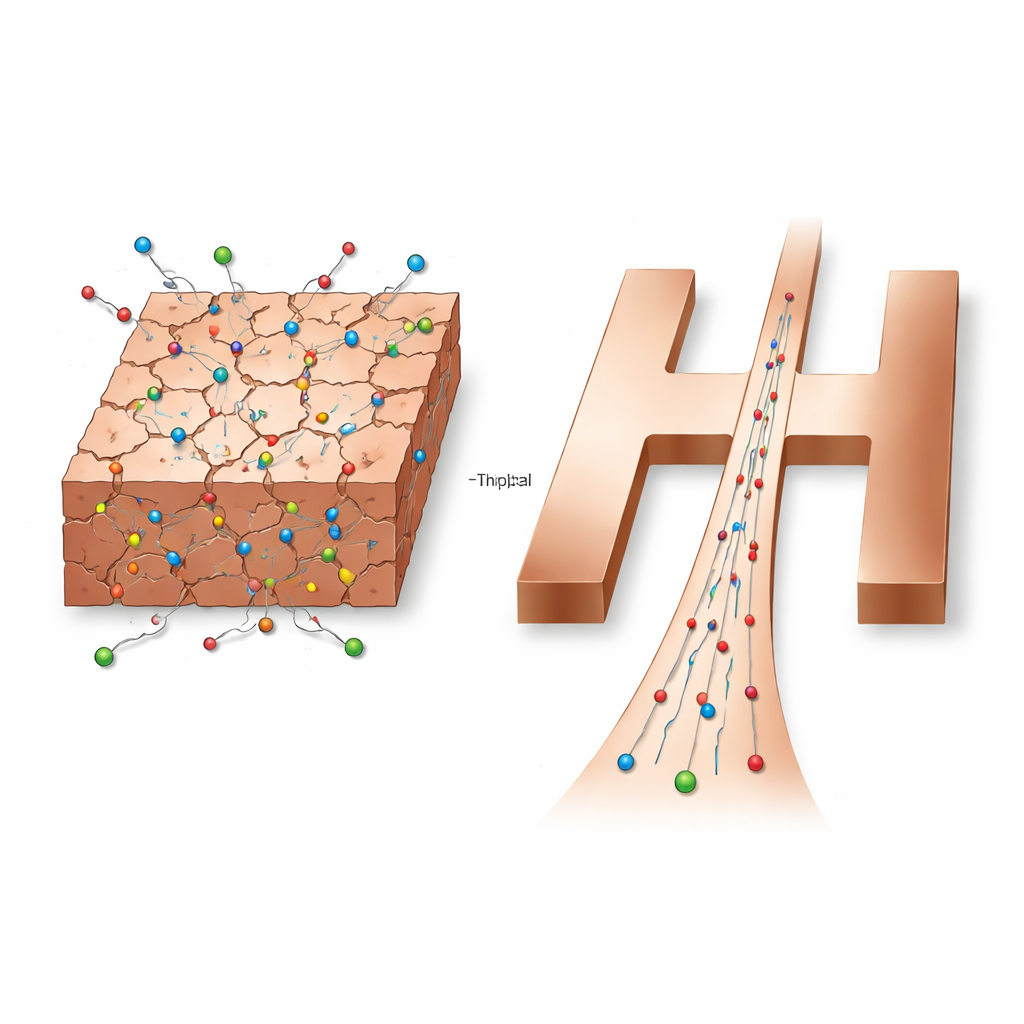

En los metales ordinarios, los electrones suelen desplazarse en zigzag, rebotando constantemente contra impurezas, defectos cristalinos y las fronteras entre granos orientados de forma diferente. Cuando la distancia que un electrón puede recorrer sin colisión es menor que el tamaño del dispositivo, su movimiento se denomina difusivo, similar a una multitud abriéndose paso en un mercado concurrido. En el caso opuesto, cuando esa distancia supera el tamaño del dispositivo, los electrones entran en el régimen balístico. Allí preservan propiedades cuánticas delicadas como el momento, el espín y la fase, ingredientes clave para la próxima generación de electrónica cuántica y de bajo consumo.

Fabricando películas de cobre casi perfectas

El cobre ya es el metal empleado habitualmente para cables y conexiones en circuitos integrados, pero las películas de cobre estándar son policristalinas: están formadas por innumerables granos diminutos unidos por bordes de grano. Estas costuras internas actúan como obstáculos que dispersan a los electrones y limitan la distancia que pueden recorrer. Los investigadores utilizaron un método de sputtering refinado llamado epitaxia por sputtering atómico para crecer películas de cobre monocristalinas con una orientación favorecida, conocida como Cu(111). En estas películas, los átomos se alinean en una red continua y muy ordenada a gran escala, eliminando los bordes de grano y dejando únicamente gemelos de estructura (twin boundaries), que perturban a los electrones en mucha menor medida.

Observando a los electrones seguir la ruta más corta

Para comprobar cómo se mueven los electrones en estas películas ultra‑limpias, el equipo las talló en canales estrechos en forma de cruz, con anchuras de hasta 150 nanómetros y un espesor alrededor de 90 nanómetros. Al hacer pasar corriente por un brazo de la cruz y medir la tensión en un brazo vecino, monitorizaron una magnitud llamada resistencia de curvatura (bend resistance). En el caso difusivo habitual, esta resistencia es positiva y varía con la temperatura de forma coherente con teorías bien conocidas sobre cómo los electrones se dispersan con los átomos en vibración. En dispositivos más anchos, sus datos siguieron este comportamiento clásico. Pero en los canales más estrechos, la resistencia de curvatura cayó por debajo de cero a temperaturas inferiores a unos 85 kelvin, una señal contraintuitiva de que los electrones viajaban de forma balística, yendo directamente desde la fuente de corriente hasta el brazo opuesto en lugar de dispersarse uniformemente.

Desentrañando el papel de defectos ocultos

El equipo preguntó entonces qué características microscópicas del cobre determinan más fuertemente si los electrones pueden moverse de forma balística. Mediante mapeos por difracción de electrones retrodispersados y microscopía electrónica, compararon tres tipos de películas: cobre policristalino convencional, cobre con un número reducido de bordes de grano y cobre verdaderamente monocristalino que contiene solo gemelos de estructura. Encontraron que la resistividad —qué tanto se resiste la película al flujo eléctrico— aumentaba sistemáticamente con la longitud total de bordes de grano. En contraste, los gemelos de estructura apenas afectaban la resistividad porque no atrapan carga ni alteran fuertemente la estructura electrónica. En los canales más estrechos, una vez eliminados los bordes de grano, los electrones pudieron recorrer distancias mayores que la anchura del dispositivo, permitiendo el transporte balístico y la aparición de resistencia de curvatura negativa.

Curvas magnéticas y cambios en los portadores de carga

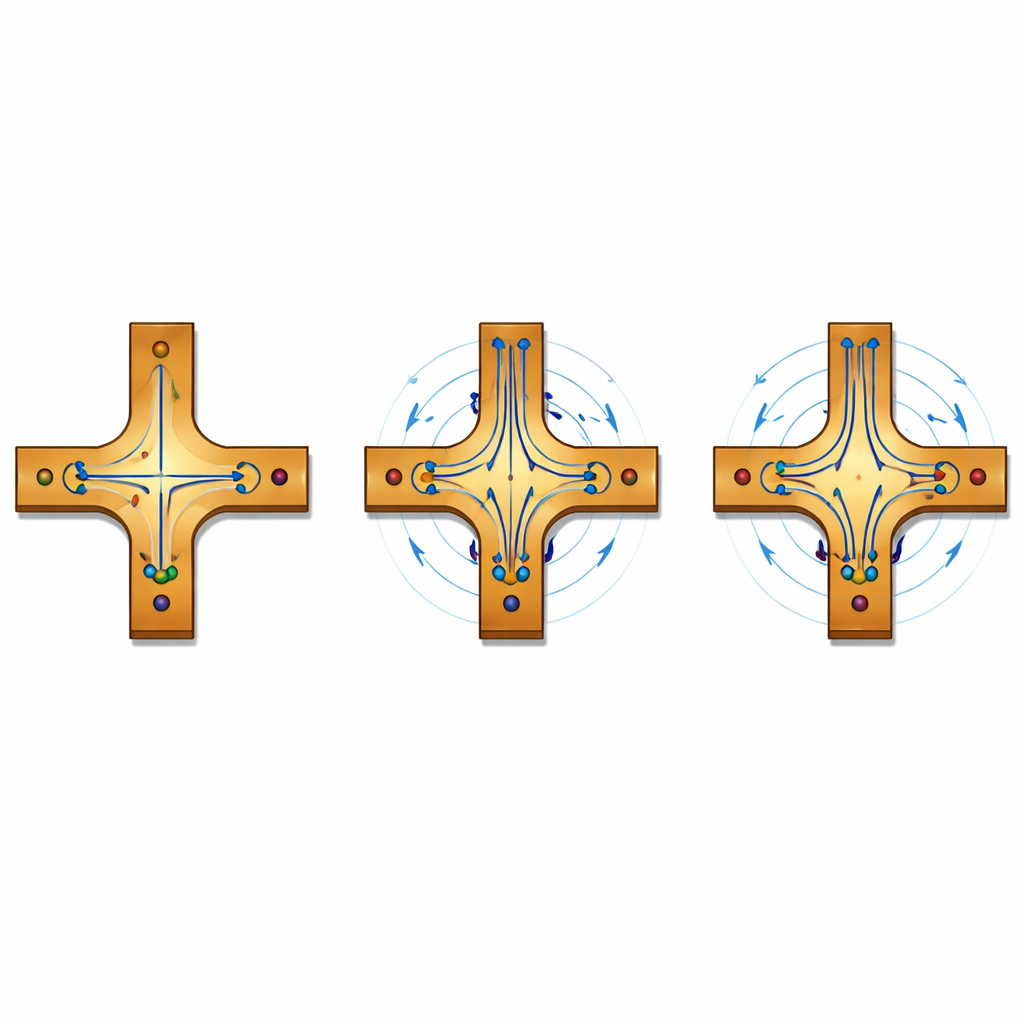

Aplicar un campo magnético perpendicular a la película añadió otra vuelta de tuerca. En dispositivos balísticos, este campo curva suavemente las trayectorias rectilíneas de los electrones, reduciendo el número que alcanza el contacto opuesto y llevando así la resistencia de curvatura de nuevo hacia valores positivos. Las mediciones coincidieron con lo esperado a partir de la teoría del transporte cuántico, reforzando el panorama balístico. Las mediciones del efecto Hall, que revelan los tipos de portadores de carga, mostraron que en películas monocristalinas más anchas se comportan como si tanto electrones como huecos contribuyeran a la corriente. A medida que los canales se reducen hacia hilos unidimensionales, cálculos y experimentos indican que la contribución de los huecos se atenúa, dejando a los electrones como portadores dominantes, una consecuencia directa del confinamiento cuántico en la geometría diminuta.

Qué significa esto para dispositivos futuros

Al demostrar el transporte balístico en películas de cobre depositadas y escalables, este trabajo convierte a un metal industrial conocido en un prometedor terreno para la electrónica cuántica y ultraficiente. Los nanodispositivos de Cu(111) monocristalino pueden preservar la información cuántica transportada por los electrones a distancias sorprendentemente largas, lo que podría ayudar a abordar problemas persistentes como el sobrecalentamiento y la fatiga de materiales en chips densamente empaquetados. Más allá de los beneficios inmediatos de ingeniería, estas estructuras también proporcionan una plataforma limpia para explorar la sutil topología del paisaje electrónico del cobre y otros efectos cuánticos que solo se hacen visibles cuando los electrones pueden viajar sin interrupciones.

Cita: Cho, Y., Kim, S.J., Jung, MH. et al. Ballistic transport in nanodevices based on single-crystalline Cu thin films. Nat Commun 17, 3602 (2026). https://doi.org/10.1038/s41467-026-70252-2

Palabras clave: transporte balístico, cobre monocristalino, nanodispositivos, electrónica cuántica, bordes de grano
