Entwurf eines Tubusobjektivs mit einer fokussierbaren Linse für optische Inspektionssysteme

Scharfere Augen für winzige Fehler

Von Computerchips bis zu medizinischen Geräten sind moderne Produkte mit Merkmalen gespickt, die so klein sind, dass nur leistungsstarke Mikroskope sie erkennen können. Dieselben hochauflösenden Optiken haben jedoch eine Schwäche: Sie verlieren den Fokus, wenn ein Bauteil um nur wenige Tausendstel Millimeter verrutscht. Diese Arbeit stellt eine neue Art von Mikroskopobjektivsystem vor, das solche Bilder scharf hält, nicht durch Hin- und Herbewegen von Glaselementen, sondern durch sanftes Umformen einer speziellen Flüssiglinse mittels elektrischer Steuerung.

Warum hohe Details meist empfindlichen Fokus bedeuten

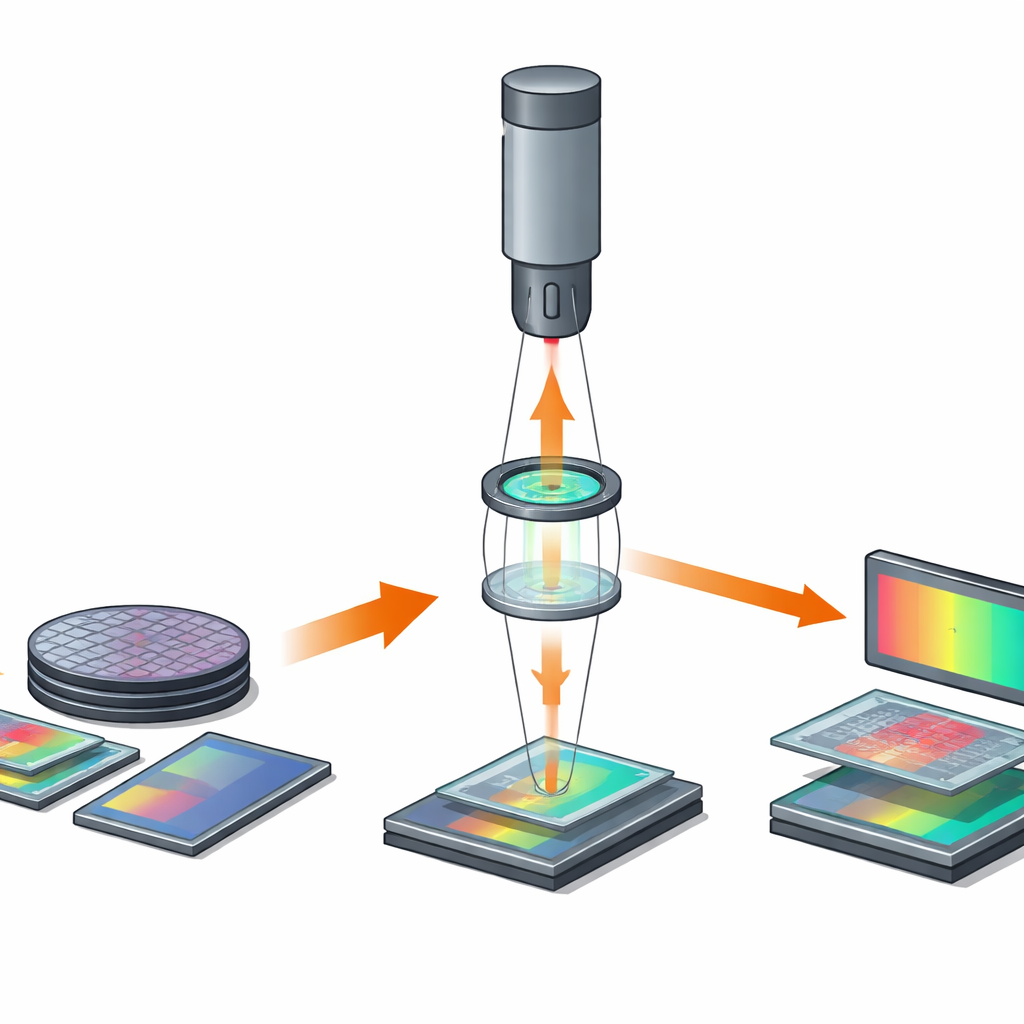

Industrielle Inspektionssysteme sind darauf ausgelegt, winzige Kratzer, Staubpartikel oder Musterfehler mit Produktionsgeschwindigkeit zu erkennen. Um solche kleinen Details zu sehen, verwenden sie Optiken mit einem großen Lichteinfallswinkel, ähnlich wie bei weit geöffneter Kamerablende. Das erhöht die Auflösung, verkleinert jedoch die „Schärfentiefe“ – den Bereich, über den Objekte im Fokus bleiben. In den hier untersuchten Systemen ist der natürliche Schärfebereich nur wenige Mikrometer dick, also dünner als die meisten menschlichen Zellen. Auf einer vibrierenden Produktionslinie oder wenn die Wafer-Oberfläche nicht vollkommen eben ist, führt dieses rasiermesserscharfe Fokusband schnell zu Unschärfe, was das Risiko erhöht, Defekte zu übersehen oder Fehlalarme zu produzieren.

Probleme beim Bewegen schwerer Glasteile

Traditionelle Mikroskope gleichen Fokusverschiebungen dadurch aus, dass entweder die Probe, das Objektiv oder eine interne Linsengruppe physisch bewegt wird. Im Labor mag das akzeptabel sein, in industriellen Werkzeugen wird es jedoch zum Problem. Bewegte Optiken benötigen präzise mechanische Schlitten, schnelle Motoren und sorgfältige Trägheitssteuerung, besonders wenn die Linsengruppen schwer sind. Das erhöht Größe, Kosten und Komplexität und kann die Reaktionsgeschwindigkeit des Systems bei wechselnden Teilen oder Scanmustern begrenzen. Wenn Hersteller auf schnellere Inspektion und immer kleinere Merkmale drängen, wirken diese mechanischen Lösungen zunehmend wie Engpässe.

Eine Linse, die sich auf Knopfdruck verformt

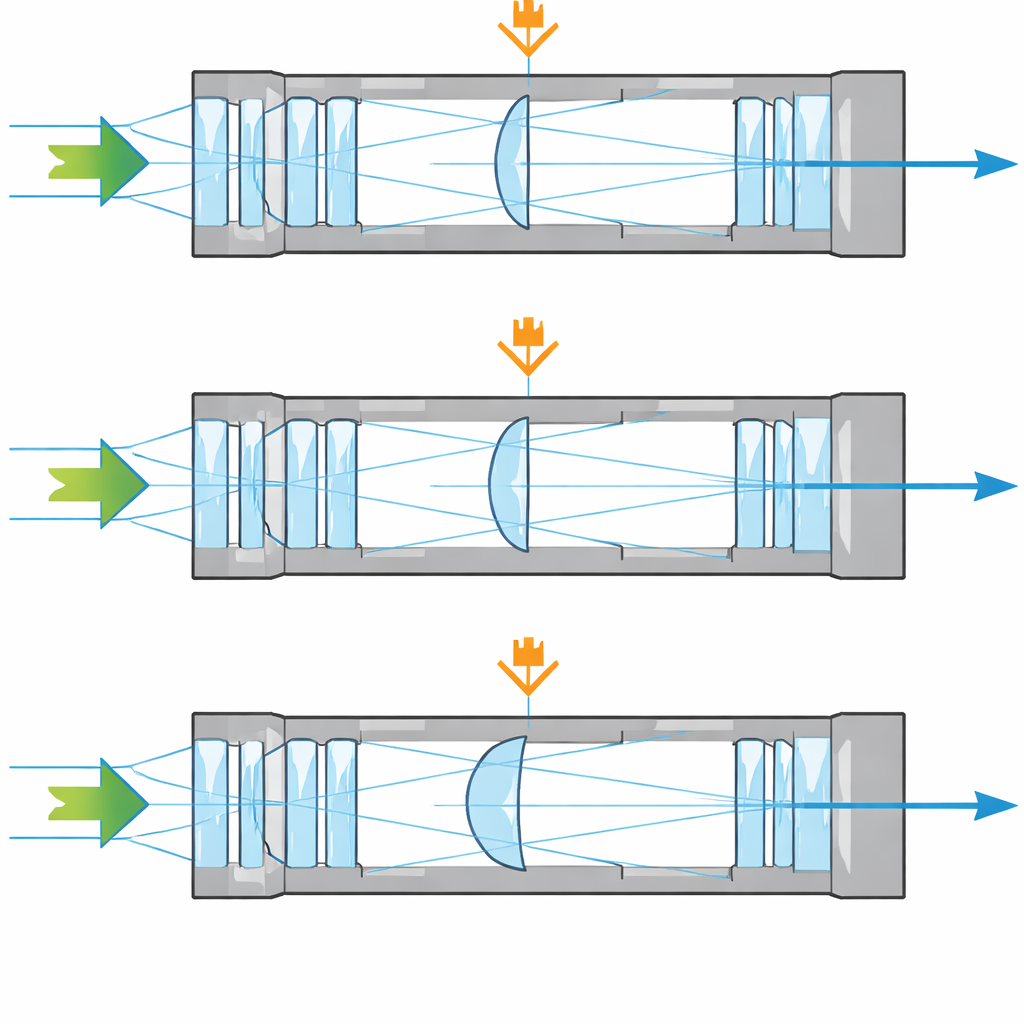

Die Forscher ersetzen einen Großteil dieser Mechanik durch eine fokussierbare Linse – einen versiegelten Tropfen optischer Flüssigkeit hinter einer flexiblen Membran. Durch Anpassen eines elektrischen Stroms wölbt sich die Membran mehr oder weniger, wodurch sich die Krümmung und damit die Brennweite der Linse ändert. In ihrem Entwurf ist dieses verstellbare Element in das Tubusobjektiv integriert, eine Zwischenlinse, die hinter dem Objektiv und vor dem Bildsensor sitzt. Diese Platzierung ist ein entscheidender Entwurfsschritt: Das Tubusobjektiv arbeitet unter einem geringeren Lichteinfallswinkel als das Objektiv und ist daher weniger empfindlich gegenüber kleinen Designänderungen. Dadurch lässt sich die Gesamtvergrößerung und Bildqualität stabil halten, während sich die fokussierbare Linse verformt.

Fokus erhalten, ohne das Bild zu verschieben

Um dies praktisch umzusetzen, nutzte das Team optische Theorie und detaillierte Simulationen, um genau zu berechnen, wie stark die fokussierbare Linse für unterschiedliche Objektabstände gebogen werden muss. Sie modellierten die Linsenform, die interne Flüssigkeit und eine dünne Deckscheibe und betteten dieses Modell in ein Dreigruppen-Linsensystem ein. Damit entwarfen sie zwei Inspektionskonfigurationen: ein 10×-System für feinere Details und ein 5×-System für größere Sichtfelder. In beiden Fällen passt sich die fokussierbare Linse so an, dass der endgültige Bildsensor an derselben Position bleibt, selbst wenn sich die Probe entlang der Blickachse um Beträge verschiebt, die um ein Vielfaches größer sind als die natürliche Schärfentiefe.

Bildqualitätsprüfung in virtuellen Prototypen

Da die Fertigung so präziser Optiken teuer ist, verließen sich die Autoren auf fortgeschrittene Linsendesign-Software, um umfangreiche Simulationen durchzuführen, bevor Hardware gebaut wurde. Sie untersuchten, wie eng Lichtstrahlen auf dem Sensor im Vergleich zum kleinsten durch Beugung erlaubten Fleck zusammenlaufen, und prüften, ob Bildformen durch Verzerrung nicht verzerrt werden. Bei beiden Vergrößerungen blieben die simulierten Fleckgrößen über den gesamten Fokusbereich nahe der Beugungsgrenze, und die geometrische Verzerrung war praktisch null. Außerdem führten sie tausende Monte-Carlo-Durchläufe durch, die reale Herstellungsfehler in Glasformen, Abständen und Ausrichtung nachahmten. Selbst mit diesen Unvollkommenheiten hielten die meisten simulierten Systeme die Fleckgrößen auf etwa dem Doppelten des theoretischen Minimums – ausreichend für anspruchsvolle Inspektionsaufgaben.

Was das für reale Maschinen bedeutet

Einfach gesagt zeigt die Studie, dass ein Mikroskop scharfe, präzise Bilder behalten kann, während der Fokus allein durch Formänderung einer Flüssiglinse angepasst wird, ohne Glas zu verschieben oder die Probenbühne zu bewegen. Das neue Tubusobjektiv-Design bewältigt realistische Probenverschiebungen, hält Vergrößerungsänderungen auf etwa einem Prozent und bewahrt eine nahezu ideale Auflösung. Diese Kombination aus schneller elektronischer Fokussierung, kompakten Mechaniken und präziser Bildgebung macht den Ansatz attraktiv für viele hochwertige Inspektionswerkzeuge, von Wafer-Scannern in der Halbleiterfertigung bis zu automatisierten Prüfungen von Präzisionsteilen. Sie weist den Weg zu zukünftigen Fabrikmikroskopen, die so schnell und sanft scharfstellen wie eine Digitalkamera und dennoch die winzigsten Fehler auflösen, die in der modernen Fertigung entscheidend sind.

Zitation: Park, Y., Jo, Y.J., Ryu, J. et al. Design of a tube lens with a focus tunable lens for optical inspection systems. Sci Rep 16, 13067 (2026). https://doi.org/10.1038/s41598-026-41904-6

Schlüsselwörter: optische Inspektion, fokussierbare Linse, Autofokus, Maschinenvision, Mikroskopie
