Abtrennung großer Tropfen aus einer Öl-in-Wasser-Emulsion mithilfe eines deterministischen lateralen Verschiebungs-(DLD)-Mikrofluidikchips

Warum winzige Öltröpfchen wichtig sind

Von Salatdressings und Hautcremes bis zu Wirkstoffträgersystemen: Viele Alltagsprodukte beruhen auf winzigen Öltröpfchen, die in Wasser verteilt sind. Wenn einige Tröpfchen deutlich größer sind als andere, neigen sie zum Zusammenfließen und Aufsteigen oder zur Phasentrennung, wodurch glatte Cremes körnig werden und die Haltbarkeit sinkt. Diese Studie untersucht eine schonende Methode, um genau jene störenden großen Tröpfchen mit einem kleinen Kunststoffchip mit mikroskopischen Strukturen zu entfernen, mit dem Ziel, stabilere, gleichmäßigere Emulsionen ohne zusätzliche Chemikalien zu erhalten.

Gleichmäßigere Mischungen durch Entfernung der Großen

Öl-in-Wasser-Emulsionen sind Gemische, bei denen Öltröpfchen in Wasser dispergiert sind. Sie sind zentral in Kosmetik, Lebensmitteln und Medikamenten, denn Haptik, Aussehen und die Freisetzung aktiver Inhaltsstoffe hängen stark von der Tropfengröße ab. Größere Tröpfchen wirken wie Keime, die das Zusammenfließen und die Phasentrennung beschleunigen, insbesondere wenn keine Tenside (stabilisierende Chemikalien) verwendet werden. Können die Tropfengrößen auf etwa einen Mikrometer oder darunter gebracht und eng verteilt gehalten werden, kann die zufällige thermische Bewegung die Schwerkraft ausgleichen und das Gemisch länger homogen halten. Die Autoren konzentrieren sich daher weniger auf die Herstellung einer Emulsion von Grund auf als auf die nachträgliche Aufbereitung einer bestehenden Emulsion durch gezielte Entfernung der größeren Tröpfchen.

Ein Chip, der Tröpfchen nach Größe sortiert

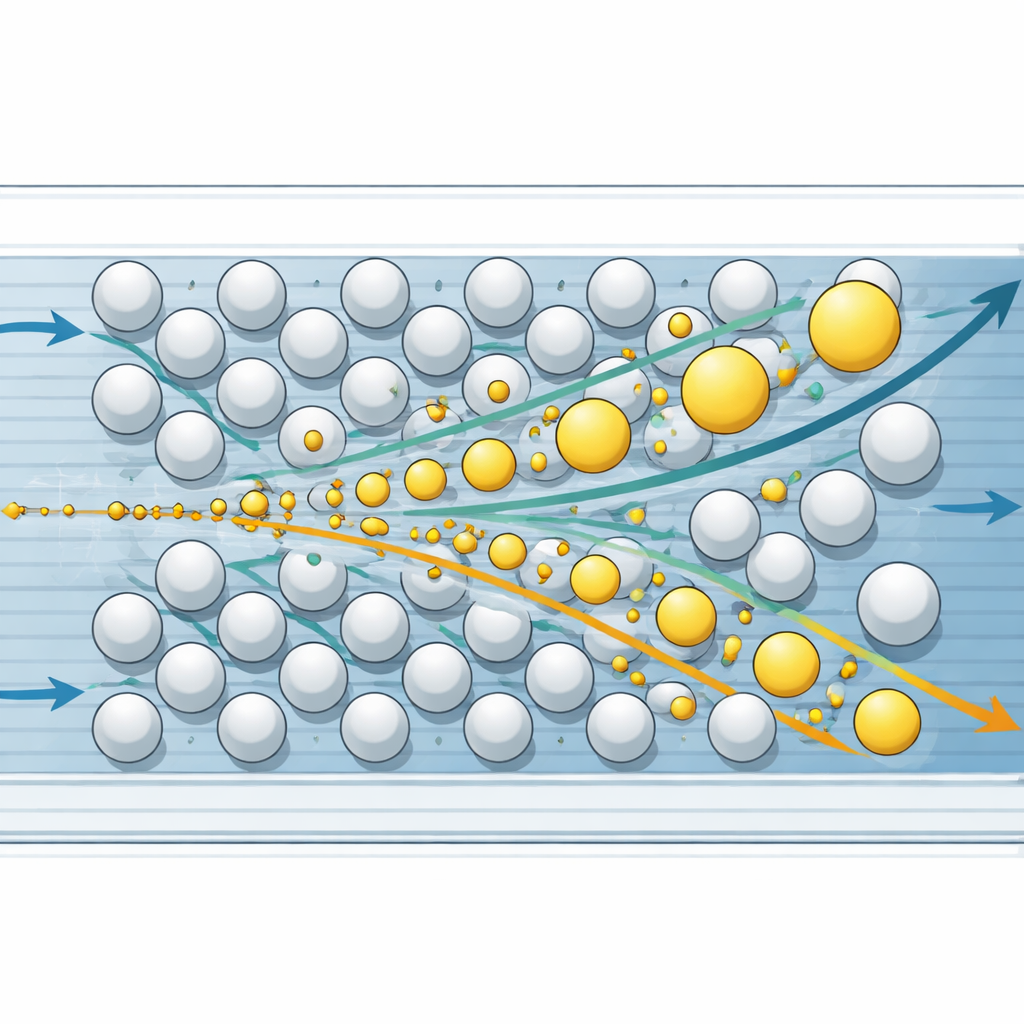

Zu diesem Zweck nutzte das Team eine mikrofluidische Technologie namens deterministische laterale Verschiebung (DLD). In einem transparenten, kreditkartengroßen Chip liegt ein Wald winziger Pillars, die in leicht versetzten Reihen angeordnet sind. Strömt Flüssigkeit zwischen diesen Säulen hindurch, folgen kleine Tröpfchen glatten, zickzackförmigen Bahnen, die vom Wasser vorgegeben werden, während Tröpfchen oberhalb einer bestimmten Größe bei jedem Zusammenstoß mit einer Säule seitlich abgelenkt werden. So entstehen in einem Durchgang zwei unterschiedliche Wege: einer für kleine Tröpfchen, die in der Mitte des Kanals bleiben, und einer für größere Tröpfchen, die allmählich zu den Seitenwänden gedrängt werden. Durch gezielte Wahl von Säulendurchmesser, Abstand und Reihenversatz entwarfen die Forschenden einen Chip mit einem „Cutoff“-Durchmesser von etwa 1,7 Mikrometern; größere Tröpfchen werden demnach vom Rest abgetrennt.

Tests der Sortierung mit Modellpartikeln

Bevor echte Emulsionen eingesetzt wurden, prüften die Forschenden, wie gut der Chip Partikel bekannter Größe trennen kann. Computersimulationen der Strömung zwischen den Säulen zeigten, wie Stromlinien gebogen und komprimiert werden, und erklärten, warum größere Objekte seitlich gesteuert werden, während kleinere hindurchfließen. Experimente mit fluoreszierenden Kunststoffkügelchen von einem und zwei Mikrometern bestätigten den Mechanismus: Kleine Kügelchen verteilten sich über den Kanal, während größere Kügelchen in einem engen Band nahe der Wand transportiert und über einen anderen Auslass abgeführt wurden. Die Strömungsbedingungen wurden so gewählt, dass sich die Tropfen nahezu wie starre Kugeln und nicht wie verformbare Gebilde verhielten, sodass die Größe — nicht die Deformation — den Pfad bestimmte.

Reinigung realer Emulsionen und Prüfung der Stabilität

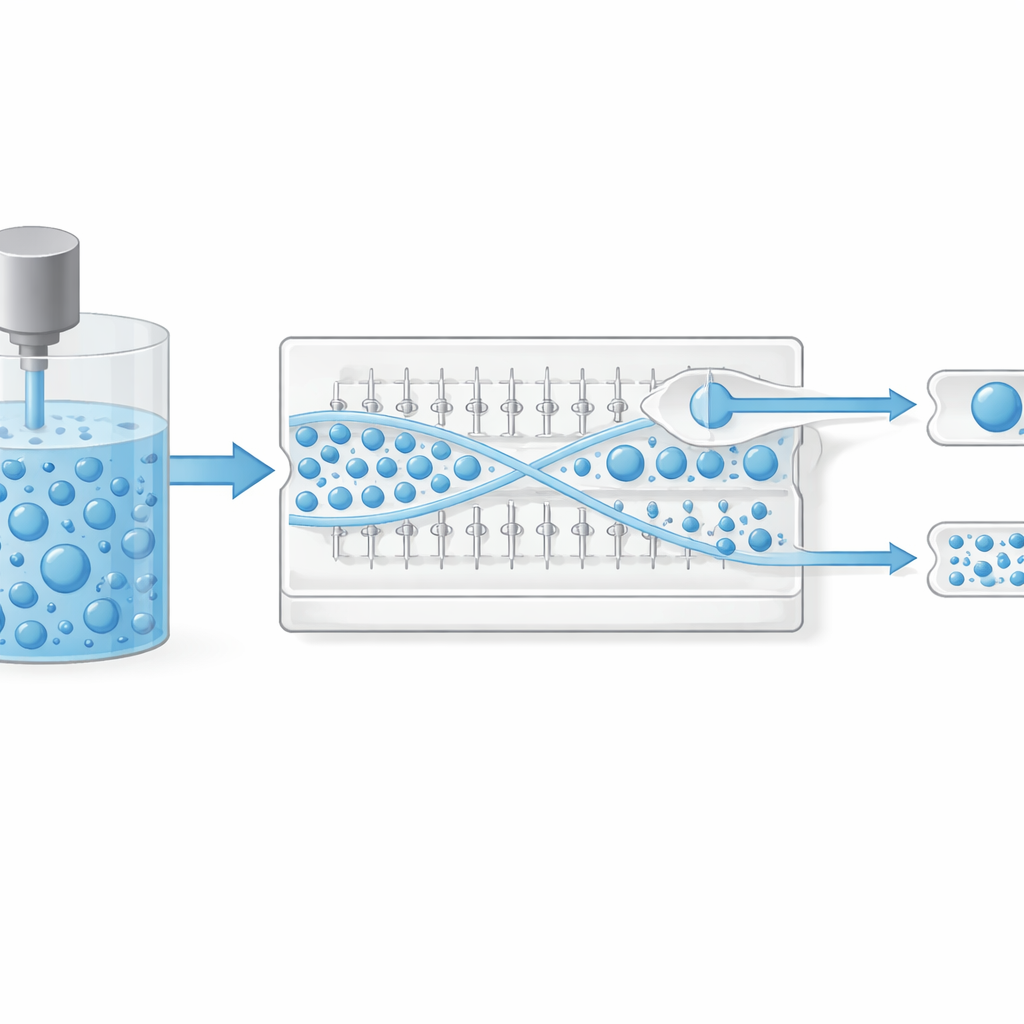

Das Team wandte den Chip anschließend auf Öl-in-Wasser-Nanoemulsionen an, die mit einem Ultraschallgerät hergestellt wurden; dieses nutzt fokussierte Schallwellen, um Öl ohne Tenside in feine Tröpfchen zu zerteilen. Die Anfangsemulsionen hatten mediane Tropfengrößen von etwa 1,1 Mikrometern. Nach dem Durchgang durch den DLD-Chip sank die Median-Größe in einer Probe auf rund 0,77 Mikrometer und in einer anderen auf etwa 0,73 Mikrometer, und der Anteil größerer Tröpfchen war deutlich reduziert. Wiederholte Durchläufe mit mehreren identischen Chips lieferten nahezu identische Größeverteilungen, was die Reproduzierbarkeit des Verfahrens belegt. Lagerten die nachbehandelten Emulsionen eine Woche lang und wurden auf Anzeichen von Phasentrennung überwacht, zeigten sich keine signifikanten Veränderungen — ein Hinweis darauf, dass die Verkleinerung der Tropfen und die Verschmälerung der Verteilung die Stabilität tatsächlich verbesserten.

Aussichten und praktische Hürden

Obgleich das Konzept gut funktioniert, stößt das aktuelle Gerät auf praktische Grenzen. Um kleinere Cutoff-Größen anzustreben oder mehr Flüssigkeit pro Stunde zu verarbeiten, müssten die Zwischenräume zwischen den Säulen enger und die Kanäle höher werden — was in weichem Silikon schwierig herzustellen ist und unter höherem Druck zu Verformungen oder Undichtigkeiten führen kann. Die Autoren schlagen vor, künftige Versionen aus steiferen Materialien wie Glas oder harten Polymeren zu fertigen und viele parallele Kanäle zu verwenden; so könnten höhere Durchsatzraten für industrielle Anwendungen erreicht werden, während das gleiche schonende, passive Sortierprinzip erhalten bliebe.

Was das für Alltagsprodukte bedeutet

Kurz gesagt zeigt die Studie, dass ein geschickt gestalteter Microchip die größeren, instabilen Tröpfchen aus einer Öl-in-Wasser-Mischung herauskämmen kann und so eine feiner abgestimmte, gleichmäßigere Emulsion zurücklässt, die länger homogen bleibt — ganz ohne zusätzliche Stabilisatoren oder energieaufwändige Geräte. Wird die Methode hochskaliert, könnte sie Herstellern von Lebensmitteln, Kosmetika und Medikamenten helfen, Textur und Haltbarkeit durch einen kompakten, kontinuierlichen Nachbearbeitungsschritt zu optimieren und präzise Kontrolle der Tropfengröße zu einem praktikablen Werkzeug für bessere, verlässlichere Produkte zu machen.

Zitation: Hong, H., Lee, E., Hwangbo, S. et al. Separation of large droplets from an oil-in-water emulsion using a deterministic lateral displacement (DLD) microfluidic chip. Sci Rep 16, 9985 (2026). https://doi.org/10.1038/s41598-026-39347-0

Schlüsselwörter: Nanoemulsion, Mikrofluidikchip, Tropfentrennung, Emulsionsstabilität, deterministische laterale Verschiebung
