Elektromagnetische Kraftcharakteristika von EDS-Hochgeschwindigkeits-Maglev mit Neigungswinkel

Warum die Neigung des Zuges für schwebende Züge wichtig ist

Stellen Sie sich einen Hochgeschwindigkeitszug vor, der seine Schienen nie berührt und mit Flugzeuggeschwindigkeit dahingleitet, während die Fahrgäste kaum eine Unebenheit spüren. Das ist das Versprechen von Hochgeschwindigkeits-Magnetbahnen, den sogenannten Maglev-Zügen. In der Praxis jedoch krümmen sich die Strecken, Bauwerke verformen sich und Wagen können sich neigen oder kippen. Diese Studie stellt eine einfache, aber entscheidende Frage: Was geschieht mit den unsichtbaren magnetischen Kräften, die den Zug in der Luft halten und stabilisieren, wenn ein schwebender Maglev-Zug sich neigt? Das Verständnis dieses verborgenen Verhaltens ist entscheidend für den Bau schnellerer, sichererer und energieeffizienterer Züge der Zukunft.

Wie schwebende Züge ohne Räder oben bleiben

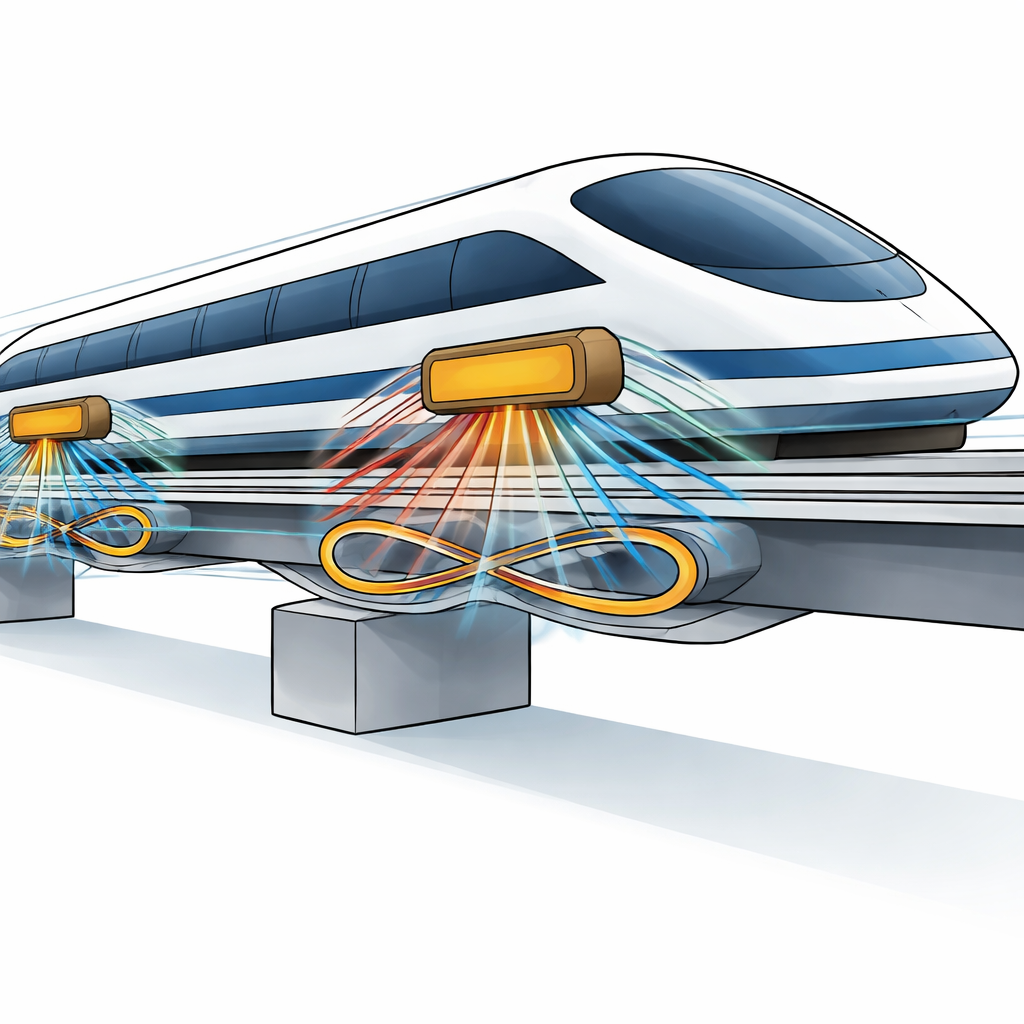

Das hier untersuchte Maglev-System gehört zur Gruppe der elektrodynamischen Aufhängung (EDS). Anstelle von Rädern trägt der Zug leistungsstarke supraleitende Magnete—Spulen, die so weit gekühlt sind, dass der elektrische Widerstand nahezu verschwindet. Während sich der Zug bewegt, ziehen diese Magnete an speziellen Achter-förmigen Spulen im Gleis vorbei. Die Bewegung induziert elektrische Ströme in den Gleisspulen, die wiederum magnetische Kräfte erzeugen, die den Zug anheben und zentrieren. Weil diese Gleisspulen clever verschaltet sind, schieben sie den Zug auf natürliche Weise zurück in eine stabile Lage, sobald er abdriftet, und verleihen dem System ein inhärentes selbstkorrigierendes Verhalten.

Was passiert, wenn die Magnete kippen

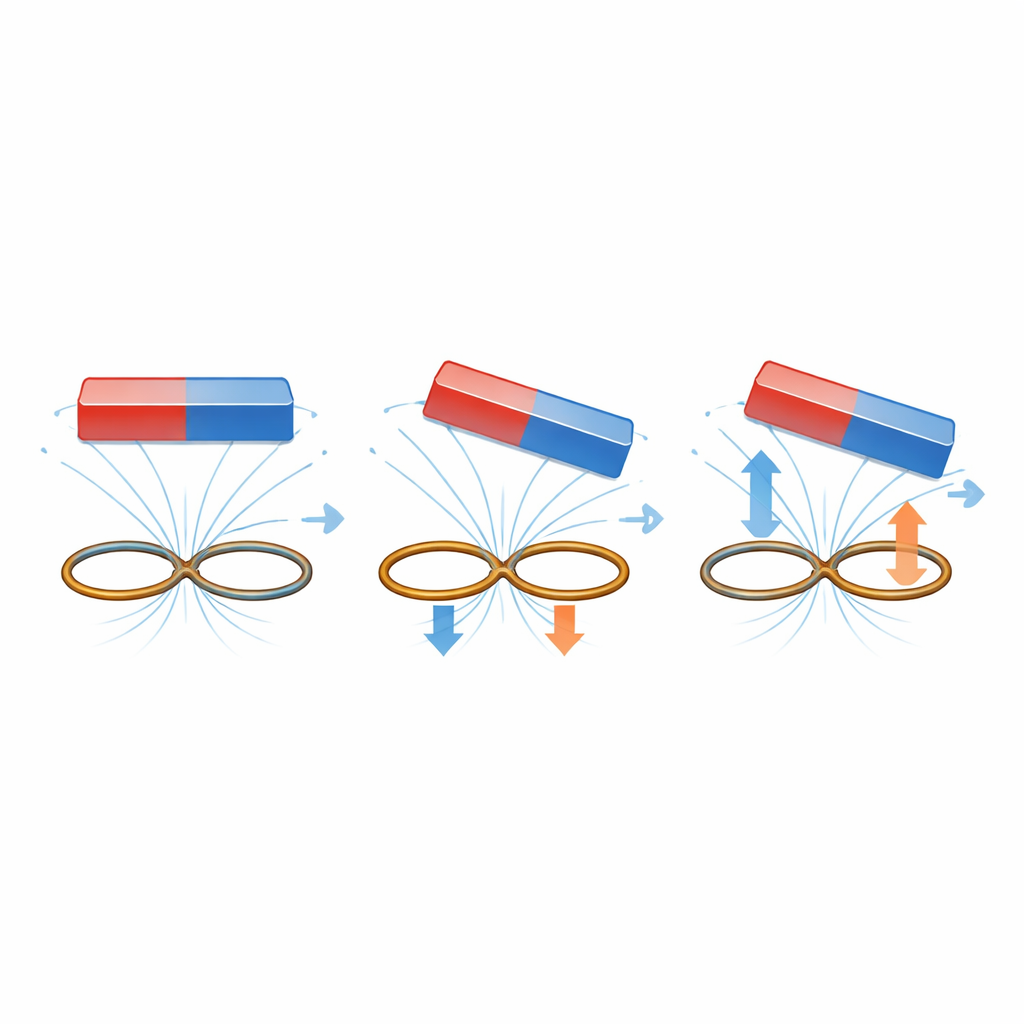

Theoretisch sind die Magnete am Zug perfekt zur Schiene ausgerichtet. In der Praxis können sie sich aufgrund enger Kurven, Fertigungstoleranzen oder langfristiger Verformungen von Bauwerken neigen. Eine solche Neigung bricht die Symmetrie des Magnetfelds um die Spulen. Um diesen Effekt zu untersuchen, bauten die Autoren ein detailliertes dreidimensionales Computer-Modell eines Maglev-Drehgestells—eines Zugabschnitts mit zwei Paaren supraleitender Magnete, die über sechs Paar Gleisspulen laufen. Sie simulierten den Zug bei 600 Kilometern pro Stunde und erhöhten schrittweise den Neigungswinkel der Magnete von aufrecht bis etwa 11 Grad, wobei sie verfolgten, wie sich Magnetfeld, induzierte Ströme und Kräfte räumlich und zeitlich veränderten.

Veränderung magnetischer Fußabdrücke und verschobener Ströme

Die Simulationen zeigen, dass schon moderate Neigungen die „magnetische Fußspur“, die die Zuginagnete auf die Gleisspulen projizieren, subtil umformen. Wenn die Magnete sich neigen, rückt die untere Seite näher an die Spulen heran, die obere Seite rückt weiter weg. Diese Asymmetrie erweitert den Bereich, in dem die Gleisspulen starken magnetischen Fluss spüren, und verschiebt die Zone mit dem höchsten Feld nach unten. Insgesamt erhöht sich das Spitzenfeld in den Spulen zwischen keiner Neigung und der größten betrachteten Neigung um etwa fünf Prozent. In den Gleisspulen reagieren die induzierten Ströme richtungsabhängig: Ströme in Fahrtrichtung werden schwächer, seitliche Ströme werden unregelmäßiger und weniger sinusförmig, und vertikale Ströme werden stärker und treten etwas früher zeitlich auf, wobei sich ihr Rhythmus um eine Viertelperiode verschiebt.

Kräfte, die sich anpassen, um die Fahrt stabil zu halten

Diese Änderungen der Ströme führen direkt zu Änderungen der elektromagnetischen Kräfte, die auf den Zug wirken. Entlang der Strecke steigen Schub- und Zugkräfte mit wachsender Neigung schneller an. Seitlich werden die Führungs- oder Lenkkräfte etwas stärker und zeitlich wellenförmiger. Am auffälligsten ist die vertikale Richtung: Mit zunehmender Neigung wachsen die Levitationkräfte und zeigen deutliche, wiederkehrende Oszillationen. Die Studie legt nahe, dass die geschlossene Natur der Gleisspulen—die Art, wie ihre Schaltkreise miteinander verbunden sind—es ihnen erlaubt, aktiv die ungleichmäßige magnetische Kopplung durch die Neigung zu kompensieren. Effektiv passen die Spulen ihre eigenen Ströme in drei Dimensionen an, um die Störung auszugleichen und dem Zug zu helfen, eine stabile, zentrierte Levitation beizubehalten.

Was das für zukünftige Maglev-Strecken bedeutet

Für Nichtfachleute lautet die Kernbotschaft: Ein schwebender Zug „kippt“ nicht einfach um, wenn er sich neigt. Vielmehr spüren die Gleisspulen das Ungleichgewicht und formen ihre Ströme automatisch so um, dass das Gleichgewicht wiederhergestellt wird—dank des eingebauten Rückkopplungsmechanismus des magnetischen Kreises. Dennoch gibt es Grenzen: Wird die Neigung zu groß, können die Kräfte stark nichtlinear und schwerer vorhersehbar werden, was Komfort und Sicherheit bedrohen kann. Die Autoren argumentieren, dass künftige Maglev-Systeme praktische Grenzwerte für zulässige Neigungen festlegen sollten und von aktiven Steuerungseinrichtungen profitieren könnten, die bei Bedarf zusätzliche Korrekturkraft bereitstellen. Ihr Modellierungsrahmen bietet einen neuen Weg, zu quantifizieren, wie Neigung, Magnetfelder und Kräfte zusammenhängen, und hilft Ingenieuren, Gleisgestaltung, Aufhängungsanordnungen und Sicherheitsmargen für den ultrahochgeschwindigkeits-Maglev-Verkehr zu verfeinern.

Zitation: Fu, L., Chen, Z., Chen, Y. et al. Electromagnetic-force characteristics of EDS high-speed maglev with tilting angle. Sci Rep 16, 10053 (2026). https://doi.org/10.1038/s41598-026-39303-y

Schlüsselwörter: Hochgeschwindigkeits-Maglev, elektrodynamische Aufhängung, Supraleitende Magnete, Zugstabilität, magnetische Levitation
