基于齿轮系统动态行为的动态系数预测与减小

为什么高速旋转的齿轮可能成为隐性薄弱环节

从电动汽车到风力发电机，许多现代机械依赖于每分钟数千转的齿轮。在这些高转速下，即使是极小的缺陷也会导致齿轮振动、载荷放大及加速磨损。本文研究如何预测并抑制直齿圆柱齿轮中的这些隐性力，从而使工程师能够设计既可靠又更轻的齿轮组，而无需“以防万一”过度设计。

当齿轮齿面达到极限时

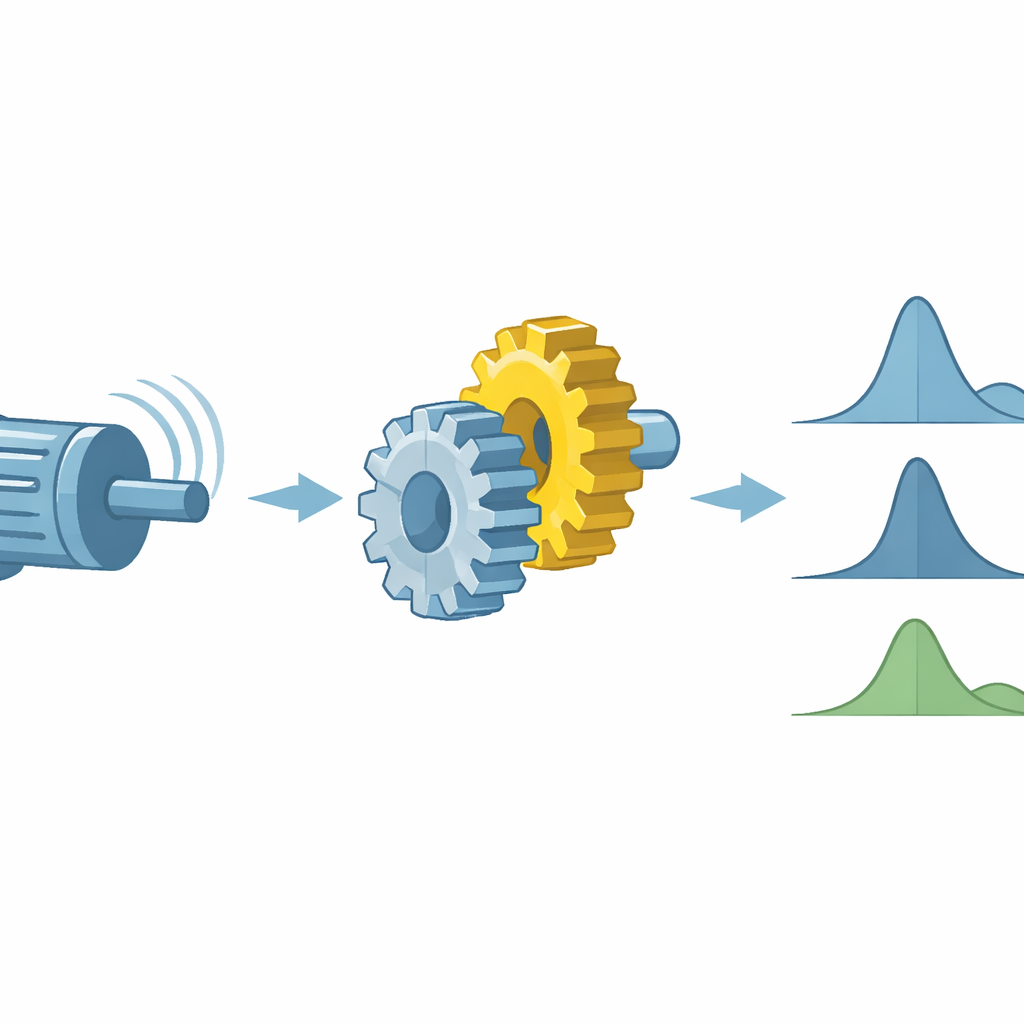

随着齿轮组转动，每一对齿反复接触与脱离。理想情况下这一过程应平稳进行，但实际上存在形状误差、啮合过程中刚度变化以及齿面可能存在的微小间隙。在某些转速下，这些效应会与系统的固有振动频率相叠加，形成共振——类似于在秋千上恰到好处的推力。由此产生的“动态系数”是最不利动态齿面载荷与简单静态载荷的比值：当它远大于1时，齿面疲劳、表面损伤和噪声都会恶化，安全工作窗口随之缩小。

超越经验法则与标准

齿轮设计师通常依赖国际标准 ISO 6336 来估算该动态系数。该标准中广泛使用的一种方案称为方法B，它使用简化公式将齿轮对视作单个质量连接弹簧。虽计算快捷方便，但无法完全捕捉阻尼、啮合过程中变化的齿刚度或支撑轴与轴承等实际特征的影响。作者建立了更为详尽的直齿圆柱齿轮多体动力学模型，包含时变刚度和精心选择的阻尼，并将其在500至4000 rpm范围内的齿面力随速变化结果与已有实验测量进行了验证。

精细仿真揭示的内容

该精细模型再现了齿轮对在3450 rpm处的主共振——与实验观测一致——并在该峰值处将计算的动态系数与测量值匹配在约2.5%的误差范围内。它还捕捉到了主共振分数频率处的较小“次谐波”峰，这些峰与更高阶的刚度变化有关，并对制造与润滑条件敏感。当研究者将结果与 ISO 6336 方法B 比较时，标准高估了共振发生的转速及动态系数的幅值，尤其在较高转速下更为明显。例如，在一个假定的运行转速7500 rpm时，标准预测的动态系数约为1.8，而仿真给出的值接近1.1——说明该标准可能过于保守，导致齿轮设计不必要地笨重。

载荷与齿形如何平抑系统

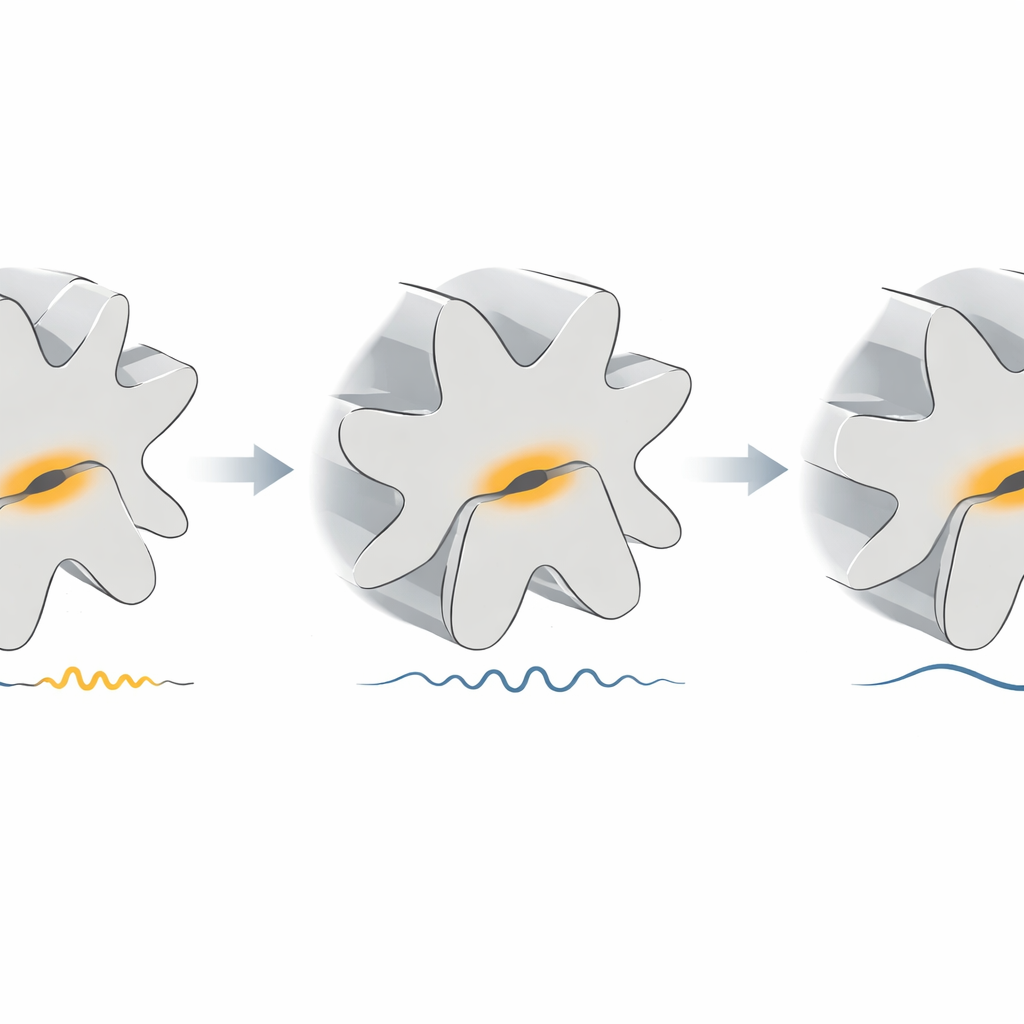

团队随后探讨了两个设计杠杆——传递扭矩与齿形修整——如何改变动态特性。出人意料的是，将传递扭矩从100 N·m 增加到500 N·m 实际上使动态系数降低了最多约14%，并将主共振向稍高转速移动。在较高载荷下，齿面接触区扩大且局部刚度增加，相对于增长的静载荷更有利于抑制振动。接着，他们引入了“冠形修整”，即沿齿高及齿宽方向对齿形进行温和圆整。此种修形将峰峰传动误差（驱动齿轮在旋转过程中滞后或超前的量）从4.5微米降至2.0微米。随着传动误差的降低，动态系数下降了约22%，共振附近的接触应力峰值也大幅减小。

设计更轻、更安静、更耐用的齿轮

对非专业读者而言，关键信息是：齿轮并不需要为在高转速下生存而被大幅度过度设计。通过使用与实际齿轮行为相符并经验证的仿真，工程师可以精确定位共振造成问题的狭窄转速区间，然后要么避开这些转速，要么调整刚度与齿形以将其平滑化。研究表明，恰当选择的扭矩水平和适度的齿冠修形可以在不超出安全极限的情况下降低振动与表面应力。在实际应用中，这意味着更低噪声、更长寿命以及从工业传动到未来电力传动系统的更轻齿轮组。

引用: Lee, D., Shim, SB. & Kim, S. Prediction and reduction of dynamic factor based on dynamic behavior of gear systems. Sci Rep 16, 11835 (2026). https://doi.org/10.1038/s41598-026-40793-z

关键词: 齿轮共振, 动态系数, 多体动力学, 齿面修形, 高速传动
