用于无线通信应用的紧凑型双频四端口 MIMO 贴片天线，采用倒 U 形谐振器与缺陷接地结构

为什么微小天线对日常设备很重要

从手机和平板到智能传感器，现代设备依赖能在更小空间内发送和接收更多数据的天线。本文描述了一种非常小的天线，可装入紧凑的无线设备中，同时在两段常用于雷达、卫星和高速数据连接的不同频段上维持快速且可靠的链路。

一块小方块却完成重要的无线任务

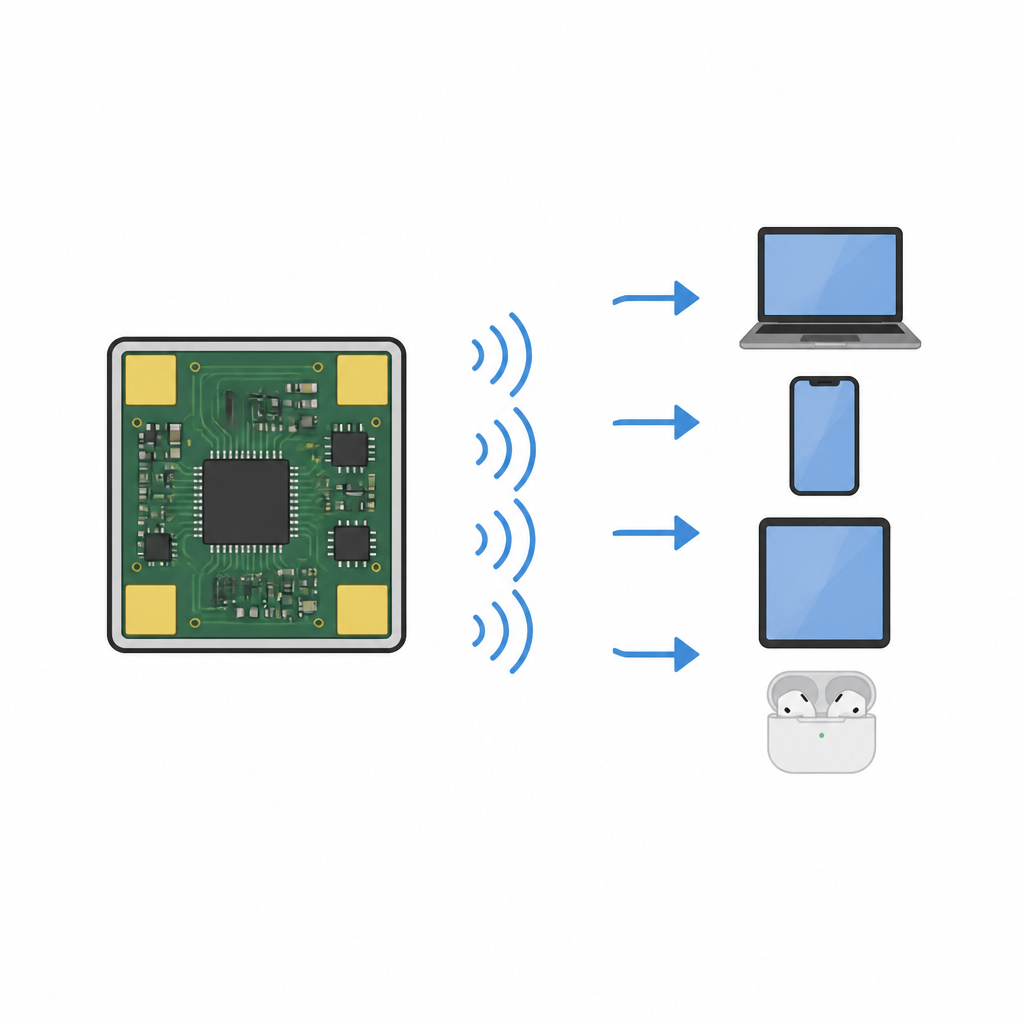

研究人员设计了一种四端口天线，可安装在仅 38 × 38 毫米的电路板上，面积大约相当于一枚小硬币的占地。四个天线单元彼此成直角排列，使它们发送和接收的信号尽可能互不干扰。该天线在两个独立频段工作，一个在约 7.9 吉赫，另一个在约 11 吉赫，两者都适用于先进无线链路。尽管体积很小，但它在拥挤的电子设备中仍能实现足以实用通信的信号增益。

通过金属形状来调谐信号

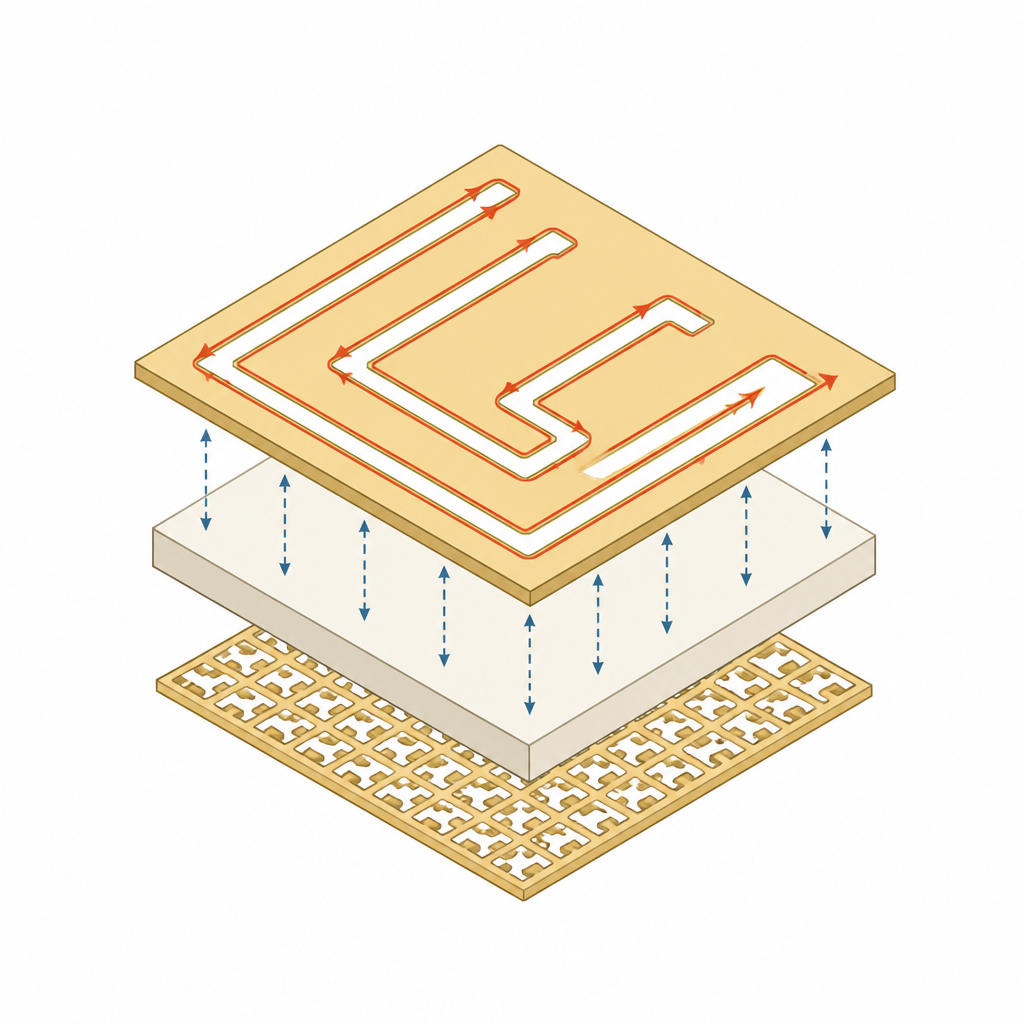

为达到这种性能，团队并非只是缩小标准天线。他们把主金属贴片雕塑成阶梯状轮廓，并在其上开出三个倒 U 形的槽。这些槽强制电流沿更长、更复杂的路径流动，自然地产生两个清晰的工作频带而非一个。通过仔细选择槽的高度、宽度和间距，并调整贴片的阶梯结构，他们能够在保持天线紧凑的同时拓宽有效带宽并提高两个目标频率处的增益。

清理接地以减少干扰

在紧凑设备中，信号可能沿共享的金属接地平面泄漏，导致多天线系统的端口相互干扰。为应对这一点，作者将接地平面重新设计为所谓的缺陷接地结构，在四个天线元件之间加入了一条缝隙和一条小的解耦条。这个改进的接地有点像内置滤波器：它阻断本会耦合端口的不需要电流，同时允许期望的辐射进入自由空间。因此，邻近端口和对角端口之间的隔离在两个频带上均保持在 25 分贝以上，对于如此小的布局而言这是很高的数值。

测试端口协同工作的表现

由于这是一个多输入多输出系统，团队不仅检查了原始增益，还评估了四个端口的独立性。他们测量了关键的分集指标，包括不同端口信号的相关性、可实现的组合增益以及多个端口同时工作时信息容量的损失。在计算机仿真和实验室测量中，端口间的相关性保持极低，分集增益接近理想值，信道容量损失仅为每秒每赫兹不到一小部分比特。这些结果表明四个端口能够协同工作而互不干扰。

这对未来设备意味着什么

简而言之，该研究表明，通过在微小电路板的上下两面对金属进行巧妙造型，可以实现一种紧凑的天线，在两个高频段上通信同时保持四个独立信道的清晰与强劲。对非专业读者而言，这意味着未来的无线设备可以做得更小，但仍能在多天线被挤压在有限空间时快速且可靠地传输数据。

引用: Naik, K.K., Phaneendra, C.N., Zidan, M.S. et al. Compact dual-band four-port MIMO patch antenna with inverse U-shaped resonators and defected ground structure for wireless communication applications. Sci Rep 16, 15214 (2026). https://doi.org/10.1038/s41598-026-40390-0

关键词: MIMO 天线, 双频天线, 紧凑无线, 贴片天线设计, 缺陷接地结构
