用于射频等离子体放电实验的同轴双向开关的开发与表征

这对未来清洁能源为何重要

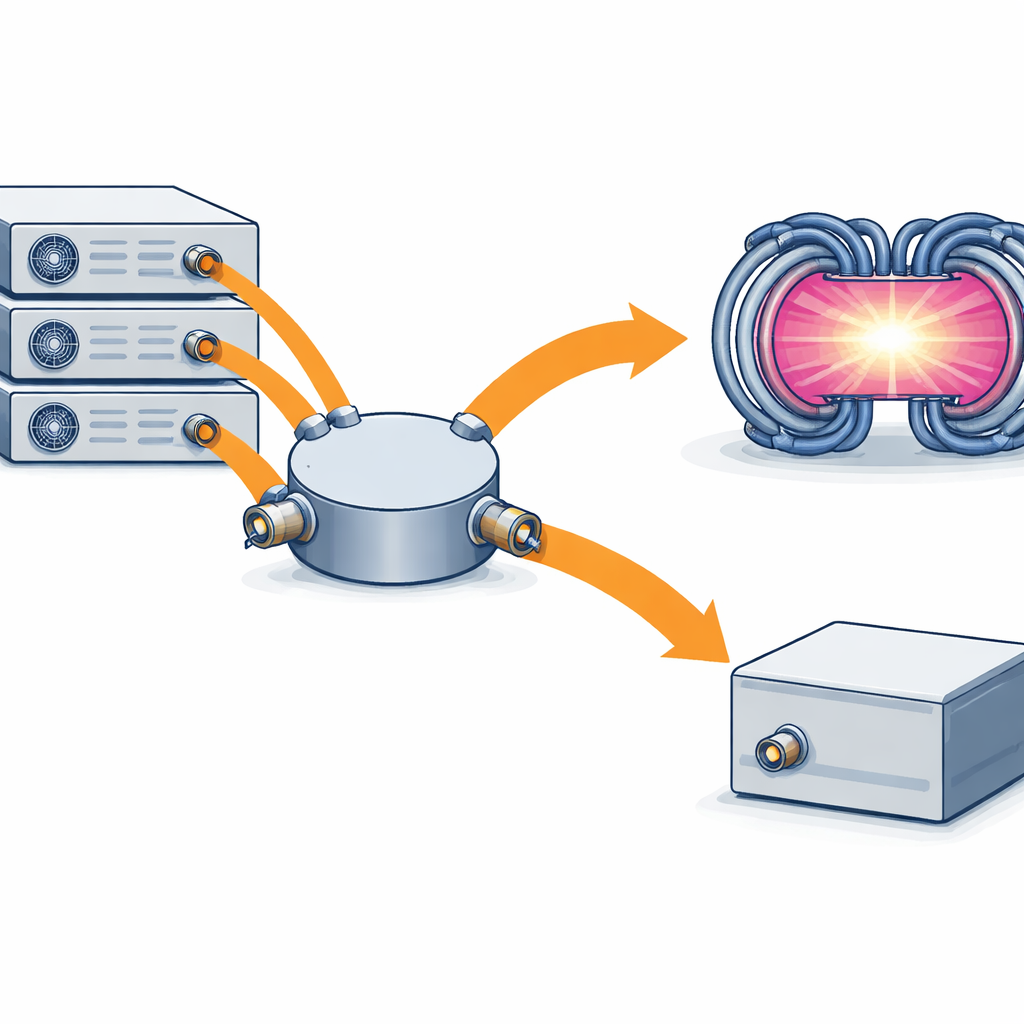

要将聚变发电的梦想变为现实，科学家必须精确控制用于在甜甜圈形的聚变装置（称为托卡马克）内点燃并塑造超高温等离子体的大量射频（RF）能量脉冲。本文提出了一种新型射频“交通指挥器”——一种坚固的同轴双向开关，能够让工程师迅速且可靠地在实验装置与测试设备之间重定向强大的射频波，节省时间和成本，同时保护精密硬件。

引导强大的电磁波

在印度的 ADITYA 和 SST‑1 等大型聚变实验中，数十兆赫范围的射频波用于若干关键任务：温和启动等离子体、清洁真空壁，以及通过离子回旋共振过程对离子加热。所有这些都依赖于由厚金属管——同轴传输线——组成的长链射频放大器传输功率。传统上，在工作实验与测试负载之间切换这些功率需要单向开关，并且常常需要物理重新布线刚性铜管——这些操作既慢又不灵活且成本高昂。

一台能做双份工作的开关

本研究中介绍的器件是一种为这些聚变射频系统专门设计的 3‑1/8 英寸同轴双向开关。与标准的单刀双掷开关只允许一次建立一条连接不同，这种设计能够在其四个端口之间同时建立两个独立的连接。这意味着射频功率可以同时从一级放大器流向下一级并流向用于测试或小型等离子体实验的独立线路。同一射频负载因此可以承担多种角色，从小功率的 2 千瓦级到 1.5 兆瓦系统，极大提高现有硬件的使用效率。

打造精确的金属十字路口

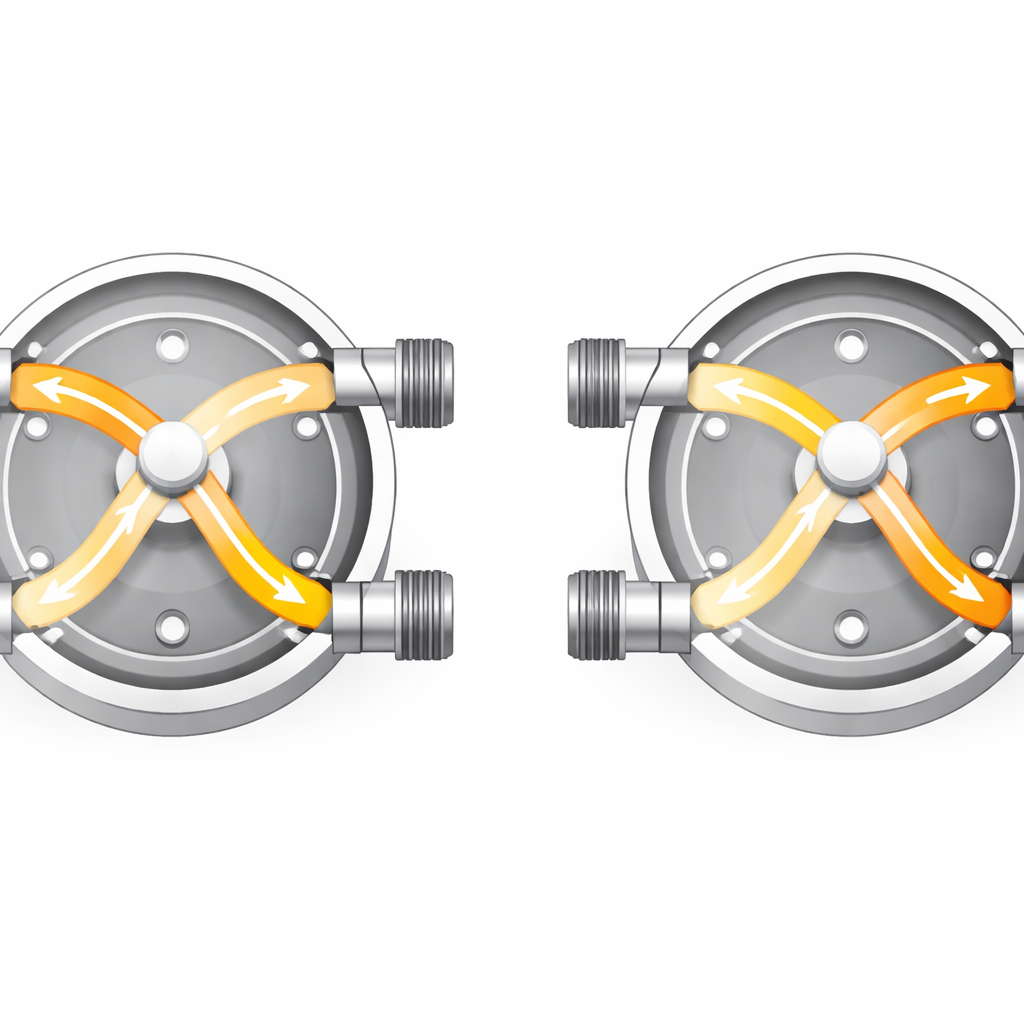

由于该开关本身就是一段短的同轴线，其内部几何形状必须与其余 50 欧姆传输系统紧密匹配，以使几乎所有射频功率通过而不是被反射回去。作者描述了他们如何设计内外导体、弯曲和连接处，使电磁波看到一条平滑的路径。一根可旋转的黄铜轴携带一组可在两个位置之间转动的铜导体，可连接一对相对端口或另一组交叉端口。弹簧加载的“指状”触点压在固定端口上以在允许运动的同时保持良好电接触，精心选择的塑料支撑将内导体居中而不会增加过多损耗。

将设计付诸测试

团队使用计算机仿真预测了该开关在 10–100 兆赫范围内的性能，这一频段与他们的聚变实验相关。他们关注三项指标：反射回去的功率多少（回波损耗）、开关自身损耗多少（插入损耗）以及未使用端口的隔离度如何（隔离度）。仿真显示在两种连接状态下损耗极小且隔离度高。随后他们构建了该开关并用网络分析仪进行了测量，证实了低损耗——仅为分贝的零头级别——且未连接端口之间通常有几十分贝或更高的隔离度。额外的低功率测试（高达 100 瓦）显示只有极小一部分功率被反射，表明与其余射频系统的匹配非常好。

为聚变实验室提供的灵活工具

简言之，作者们创造了一个坚固的射频汇流箱，能够以极少的能量损耗将大功率射频电流引导到聚变实验室内的不同目的地。通过将精确的机械设计与详尽的电磁建模和测量相结合，他们展示了一种紧凑、经济、易于重新配置且对宝贵射频放大器友好的开关。对于致力于实用聚变能的实验室来说，这类硬件提供了一种在减少停机时间和昂贵的铜管重新铺设的同时，更高效利用每个高功率射频源来获取更多科学成果的实用方式。

引用: Singh, R., Gahlaut, V., Babu, V.V. et al. Development and characterization of coaxial two-way switch for RF plasma discharge experiments. Sci Rep 16, 10255 (2026). https://doi.org/10.1038/s41598-026-39452-0

关键词: 聚变托卡马克, 射频功率, 同轴开关, 等离子体加热, 射频工程
