Li-CO2 电池中可持续反应动力学的途径

将气候问题转化为电能

锂–二氧化碳（Li–CO2）电池旨在同时完成两项任务：高效存储能量并消耗导致气候变化的二氧化碳。这项研究探讨了通过精确控制二氧化碳和氧气在电池内部反应中的参与方式，如何使这些电池在苛刻条件下仍能高效且可靠地工作。研究结果指出了可供未来设备参考的设计原则，有望在为电子设备和电动汽车供电的同时实现 CO2 捕集。

这些新型电池为何重要

传统的锂离子电池已为手机、笔记本和电动汽车提供动力，但它们在能量密度上已接近实际极限。Li–CO2 电池承诺提供远高于现有电池的能量密度，即在相同重量下带来更长的续航里程或使用时间。它们通过锂与二氧化碳反应生成碳酸锂和碳来放电，并在充电时逆转该反应。理论上，这不仅储存能量，还可辅助从空气中去除 CO2。然而在实际应用中，目前的 Li–CO2 电池通常只能在低电流下工作、循环寿命短，而且反应路径不明确，可能导致能量浪费并损伤电池。

一种新催化剂与创纪录的耐久性

研究人员设计了一种由铜、钒、铋和硒构成的稳健催化剂，形成所谓的中熵结构并加工成薄纳米片。配合包含离子液体和锡基添加剂的专门电解液，这种催化剂使 Li–CO2 电池在异常高的电流密度下仍可循环，并可充放电数百至一千多次。在纯二氧化碳环境下，团队在中等电流条件下实现了多达 1200 个稳定的充放电循环，远超许多早期报告。通过一系列成像和光谱工具，他们证实了主要放电产物为碳酸锂和固态碳，并且这些产物在充电时能够完全去除，电解液中未发生显著副反应。

氧气作为隐藏的性能调节器

一个关键的惊喜是少量氧气对电池行为有极强的重塑作用。当电池在纯 CO2 中运行时，在高电流下其放电电压会急剧下降，从而降低可用能量。团队追踪到这是由固态碳生成缓慢造成的，这些碳往往以致密、堵塞催化剂表面的片状形式堆积。向气体混合物中引入氧气则改变了这一局面。仅 5% 的氧气即可使放电电压跃升超过三分之一；在 20% 氧气且高电流时，与纯 CO2 情况相比，电压上升超过一半。结构测量显示，随着氧气的加入，形成的碳量减少，主要的固体产物变为更为开放、片状的碳酸锂，这种形态更易形成与去除。

电池内部的两条竞争通路

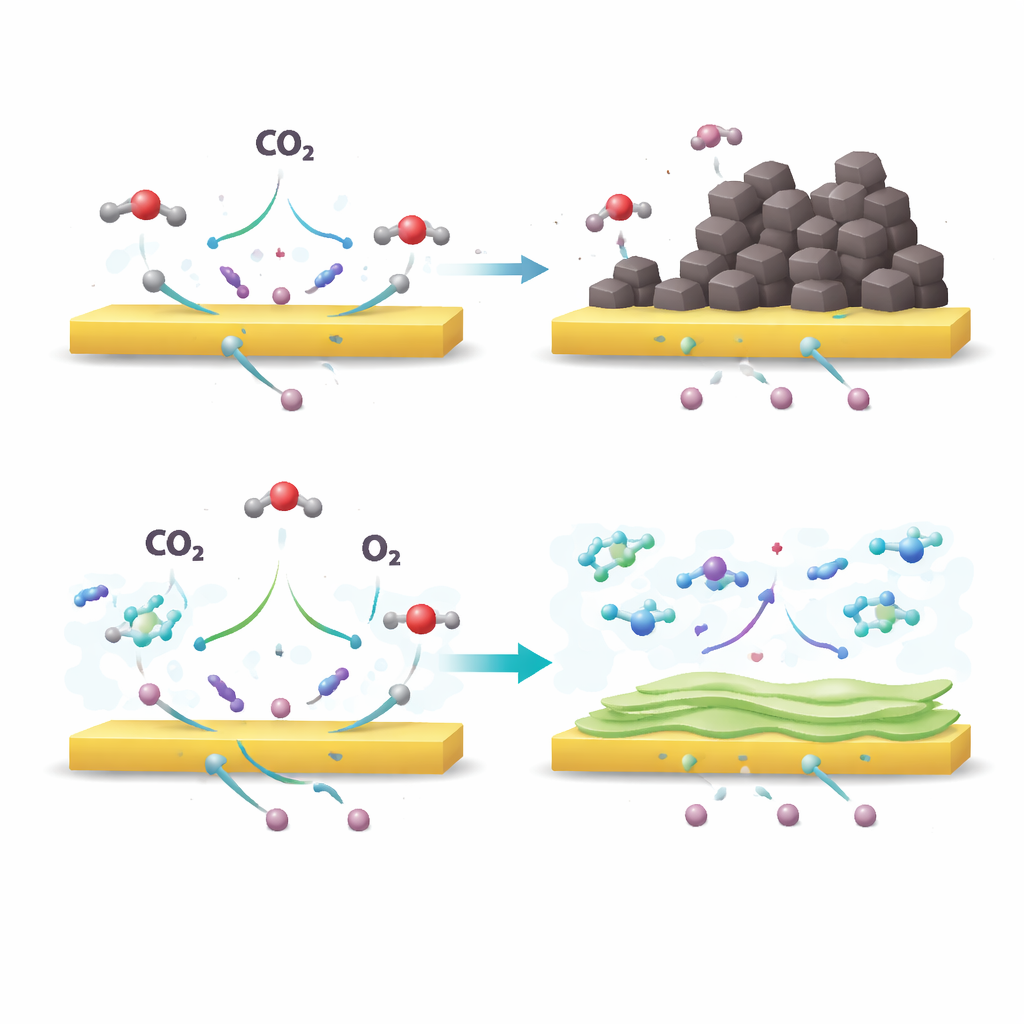

为了解氧气为何有如此强的影响，作者将原位气体分析与计算机模拟结合起来研究。在纯 CO2 条件下，反应主要在催化剂表面发生：CO2 吸附、与锂反应，最终产生碳酸锂和碳。这一路径中生成碳的缓慢步骤会拖低电压，尤其在高电流下更明显。当存在足够氧气时，机理发生转变：氧气先在表面被还原，随后其活性形态溶解到液相电解液中，并在溶液中与 CO2 反应。这种“溶液相”路线高效地产生碳酸锂而不生成碳，产物随后再沉淀回到表面。计算表明这些溶液反应在能量上是有利的，实验证据也确认在 20% 氧气时碳几乎消失。

把氧气保持在最佳区间

研究还表明，氧气在循环过程中会被逐渐消耗，不能在封闭电池内简单地循环利用。随着氧气被耗尽，放电电压会慢慢回落到纯 CO2 时的较低值，碳形成的表面通路再次占据主导。然而，当研究人员用新鲜的 CO2/O2 混合气体置换电池后，更高的电压立即恢复，即使使用另一种更常规的碳催化剂亦是如此。这表明维持少量且稳定的氧气供应，是使 Li–CO2 电池保持在快速、无碳生成工作状态的一般策略。

对未来能量存储的意义

对于非专业读者，核心信息是：输入 Li–CO2 电池的气体混合物配比可以决定其性能成败。在纯 CO2 中，电池容易形成浪费能量的碳沉积，这会在实际功率水平下降低电压。加入适量氧气，化学反应则重组织为一种更清洁、更高效的路径，主要生成碳酸锂，从而提高能量输出并延长有效运行时间。通过阐明这两条通路何时以及如何出现，并展示一种耐久的催化剂—电解液组合，本工作为未来能大量储能并将温室气体转化为资源的 Li–气体电池提供了工程指导。

引用: Papailias, I., Namaeighasemi, A., Ncube, M.K. et al. Pathways for sustainable reaction kinetics in Li-CO₂ batteries. Nat Commun 17, 4048 (2026). https://doi.org/10.1038/s41467-026-69751-z

关键词: 锂–二氧化碳电池, 碳捕集, 电化学能量存储, 氧气增强的动力学, 电池反应机理
