Beden üzeri X-bant iletişim sistemleri için SAR uygun mini çift girişli dairesel polarize MIMO yama anteni

Daha Küçük, Daha Güvenli Vücut Üzerindeki Kablosuz Donanım

Akıllı saatler, fitness bantları ve tıbbi giyilebilir cihazların tümü doğrudan derimiz üzerinde duran küçük radyo birimlerine dayanır. Bu cihazlar daha fazla veriyi daha yüksek hızlarda işlerken, antenlerinin küçülmesi, hareket halindeyken güvenilir çalışması ve vücutla uzun süreli temasta güvenli kalması gerekir. Bu çalışma, çubuk sakızı büyüklüğündeki bir antenin, az kullanılan yüksek frekans bandında bu gereksinimlerin hepsini aynı anda nasıl karşılayabildiğini göstererek, daha yetenekli ama konforlu giyilebilir cihazların önünü açıyor.

Bu Az Kullanılan Bant Neden Önemli?

Çalışma, çoğunlukla gemi, uçak ve uydu radarlarında kullanılan 9 gigahertz civarındaki X bandına odaklanıyor. Bu frekanslarda radyo dalgalarının dalga boyları kısadır, bu yüzden antenler çok küçük olabilir; yine de hava içindeki sinyal kaybı milimetre dalga bantlarına göre hâlâ ılımlıdır. 6 gigahertzin altındaki kalabalık Wi‑Fi ve hücresel bantların aksine, 9,0–9,3 gigahertz aralığında tüketici cihazı sayısı çok daha azdır; bu da paraziti azaltır. Bu özellik, kompakt donanım ve temiz kanallar gerektiren kısa menzilli, vücuda takılan bağlantılar için cazip kılar.

Bir Antene Birçok Gereksinimi Sığdırma Zorluğu

Bu frekanslardaki bir bilek veya yama tipi cihaz için anten tasarlamak basitçe her şeyi ölçeklendirmek değildir. Vücut üzerindeki kullanılabilir yüzey çok küçüktür; oysa daha önceki dairesel olarak polarize edilmiş X‑bant antenleri genellikle birkaç santimetre boyutundaydı. Deriye yakın olmak ayarı kaydırır ve anten dikkatle korunmazsa sinyal gücünü azaltabilir. Mühendisler ayrıca bir cihazın çoklu giriş çoklu çıkış (MIMO) teknikleriyle sinyal zayıflamasına karşı koyabilmesi için birden fazla anten girişi ister. Aynı zamanda antenin, yakın doku tarafından soğurulan enerji miktarını gösteren özgül soğurma oranı (SAR) açısından katı güvenlik sınırları içinde yayın yapması gerekir. Önceki tasarımlar genellikle bu hedeflerin yalnızca bazılarını karşılıyordu.

Çubuk Sakızı Büyüklüğünde İkiz Anten

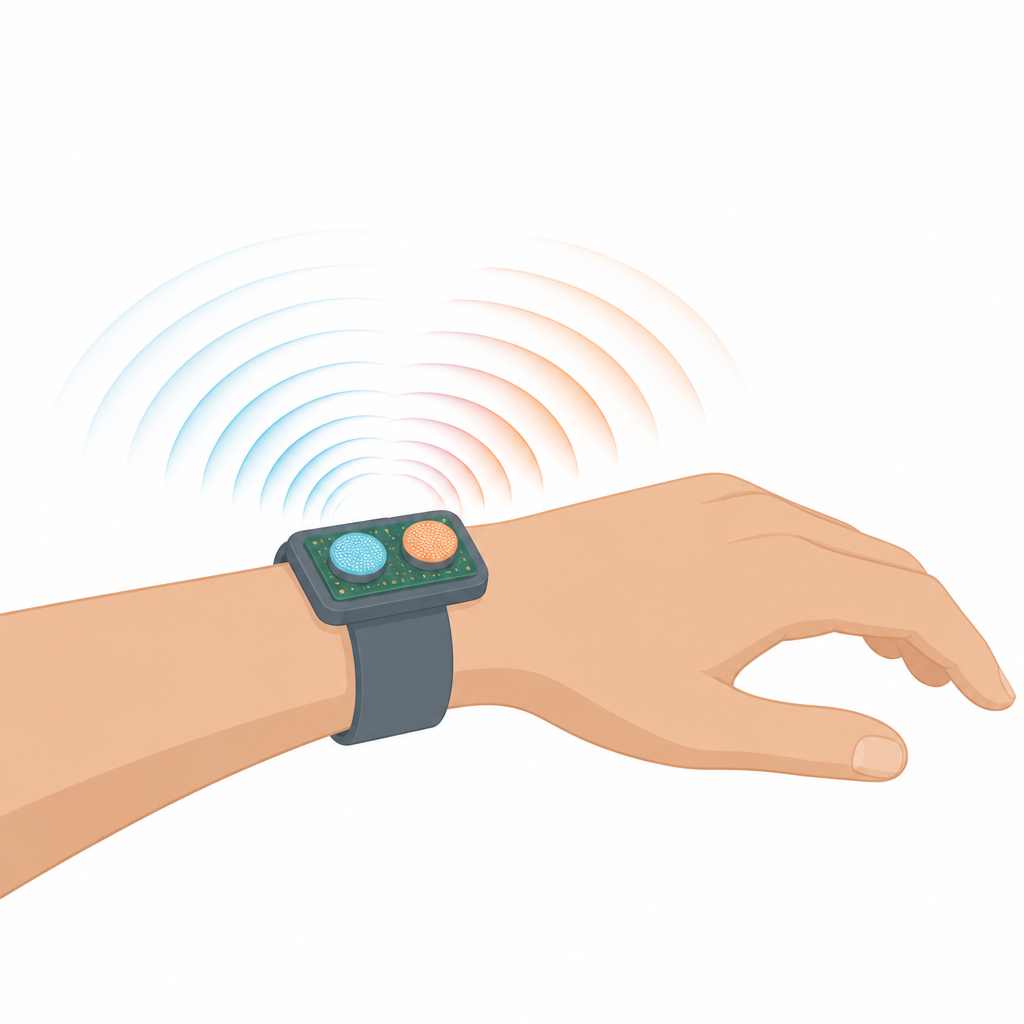

Araştırma ekibi, yalnızca 40 by 15 milimetre ve 1,6 milimetre kalınlığında, ince bir sakız çubuğu boyutuna denk çift girişli bir anten inşa etti. Ortak bir destek levhası üzerinde yan yana iki küçük dairesel metal yama kullanıyor ve altında hem yayın desenini stabilize eden hem de vücudu koruyan sürekli bir metal tabaka bulunuyor. Her yama, merkezden biraz kaydırılmış kısa bir koaksiyal prob ile alttan besleniyor. Bu basit geometrik kayış ve dairenin kavisli kenarı, ekstra yarıklar, köşe kesimleri veya karmaşık besleme ağları olmadan, eşit güçte ancak çeyrek döngü faz farkıyla iki radyo dalgası bileşeni doğal olarak oluşturuyor ve böylece dairesel polarizasyon sağlanıyor.

Nasıl Parazitsiz ve Net Konuşuyor?

İki yama sadece birkaç milimetre arayla yerleştirilmiş; bu, küçük bir giyilebilir için yeterince sıkı ama yakın alanlarının güçlü şekilde örtüşmemesi için de yeterli uzaklıkta. Simülasyonlar ve ölçümler, bir port aktifken diğer yamadaki akımın çok daha zayıf kaldığını ve her yamanın uzaya gönderdiği enerjinin biraz farklı yönlere baktığını ve sarmal davrandığını gösteriyor. Bu, iki sinyal arasında düşük korelasyon veriyor; bu da MIMO sistemleri için hayati önemde. 9,0–9,3 gigahertz bandı boyunca her iki port standart radyo donanımına iyi uyum sağlıyor, etkileşimleri çeşitlilik kazançlarını bozacak seviyenin altında kalıyor ve dairesel polarizasyon stabil kalıyor; bu sayede kullanıcı bileğini çevirdiğinde veya karmaşık iç mekanlarda hareket ettiğinde sinyal gücü çöküş göstermiyor.

Kullanıcının Güvenliğini Sağlamak

Güvenliği kontrol etmek için araştırmacılar anten modelini deri, yağ ve kastan oluşan gerçekçi üç katmanlı dijital bir elin üzerine yerleştirdiler ve dokuların ne kadar güç soğurduğunu hesapladılar. İşletim frekansında bile, tepe SAR değerleri bir ve on gram doku üzerinden ortalandığında uluslararası maruz kalma sınırlarının çok altında kaldı. Yayılım deseninin güçlü ön‑arka oranı, gücün çoğunun vücuttan uzaklaştığını gösteriyor; metal arka plaka ve kompakt geometri de derideki sıcak noktaları sınırlıyor. Bu, antenin gerçek giyilebilir cihazlarda sürekli veya uzun süreli kullanımda düzenleyici eşiklerin üzerine çıkmadan destek sağlayabileceğini gösteriyor.

Gelecek Giyilebilir Cihazlar İçin Anlamı

Pratik açıdan, çalışma çok kompakt antenler inşa etmek için bir yol haritası sunuyor; bunlar yine de modern kablosuz sistemlerin gerektirdiği güvenilir, yönelimden bağımsız bağlantıları ve çok kanallı kapasiteyi sağlayabiliyor ve tüm bunları güvenlik standartlarına uygun şekilde yapıyor. X bandında tek, basit bir yapıda minyatürleşmenin, dairesel polarizasyonun, MIMO performansının ve düşük SAR’ın bir arada bulunabileceğini kanıtlayarak, çalışma geleceğin akıllı bantları, sağlık izleyicileri ve küçük radar sensörleri gibi hem güçlü hem de takması konforlu cihazlara işaret ediyor.

Atıf: Gloria, J.P., Anbarasu, M.M., Liakath, J.A. et al. A miniaturized dual-port circularly polarized MIMO patch antenna for SAR-compliant wearable X-band communication systems. Sci Rep 16, 16150 (2026). https://doi.org/10.1038/s41598-026-47610-7

Anahtar kelimeler: giyilebilir anten, X bantı, dairesel polarizasyon, MIMO, SAR güvenliği
