Tek Fazlı SiC Güç MOSFET İnvertörde Anahtarlama Geçişleri ve Termal Performans Üzerine Parazitik Kapasitansın Etkileri

Neden küçük elektriksel ayrıntılar temiz güç için önemli

Her elektrikli araç, güneş invertörü veya hızlı şarj cihazı, enerjiyi bir biçimden diğerine sessizce aktaran güç elektroniğine dayanır. Mühendisler bu sistemleri daha küçük, daha serin ve daha verimli yapmak için çalıştıkça, geleneksel silikon bileşenlere göre yüksek gerilim ve sıcaklığı daha iyi idare eden silisyum karbür (SiC) anahtarlara giderek daha çok yönelirler. Bu çalışma, bu SiC anahtarlarda şaşırtıcı derecede ince ama önemli bir şeyi inceliyor: her açma‑kapama olayında küçük paketler halinde yük depolayıp serbest bırakan gizli kapasitanslar. Çalışma, bu “parazitik” etkilerin verimliliği, elektriksel gürültüyü ve ısı oluşumunu nasıl şekillendirdiğini gösteriyor ve elektrikli scooter tahrikleri gibi daha güvenilir, kompakt güç sistemleri tasarlamak için bir yol haritası sunuyor.

Daha küçük, daha soğuk bir gelecek için yeni anahtarlar

Modern güç sistemleri daha yüksek anahtarlama hızları ve kompakt tasarımlar talep ediyor ve SiC transistörler bunun önemli bir bileşeni haline geldi. Eski silikon cihazlara veya izole kapılı bipolar transistörlere kıyasla, SiC anahtarlar daha hızlı açılıp kapanabilir, daha yüksek gerilimleri taşıyabilir ve daha sıcak çalışırken daha düşük elektriksel direnç sergileyebilir. Bu, güneş mikro‑invertörlerinden endüstriyel motor sürücülerine ve hafif elektrikli taşıtlara kadar soğutma sistemleri ve filtrelerin küçültülmesine olanak tanır. Yine de bu avantajların bir bedeli vardır: anahtarlar çok hızlı çalıştığında, kısa süreli elektrik yükü depolayan küçük iç kapasitanslar davranışı baskın hale getirir; bu da hem anahtarlama dalga formlarının kalitesini hem de modül içinde üretilen ısıyı etkiler.

Gizli yük ve yan etkileri

Her SiC transistör modülünde üç temel kapasitans rol oynar: giriş kapısında bir kapasitans, ana terminaller arasında bir kapasitans ve kapı ile drain arasını bağlayan bir kapasitans. Her anahtarlama olayında bu kapasitanslar hızla şarj olur ve deşarj olur. Eğer doğru şekilde modellenmezlerse, gerilim ve akım dalga formları aşım, rezonans veya verimsiz durumlarda kalma eğilimi gösterir; bu da hem elektriksel gürültü hem de enerji kaybını artırır. İşin ilginç yanı, bu kapasitansların sabit olmamasıdır: değerleri gerilimle güçlü şekilde değişir. Geleneksel simülasyonlar genellikle bunları sabit kabul eder; yazarlar bunun anahtarlama sırasında ne kadar enerji kaybedildiğini ve çipin gerçek dünya çalışmasında ne kadar ısındığını dramatik şekilde yanlış tahmin edebileceğini gösteriyor.

Elektrik ve ısı için dijital ikizler

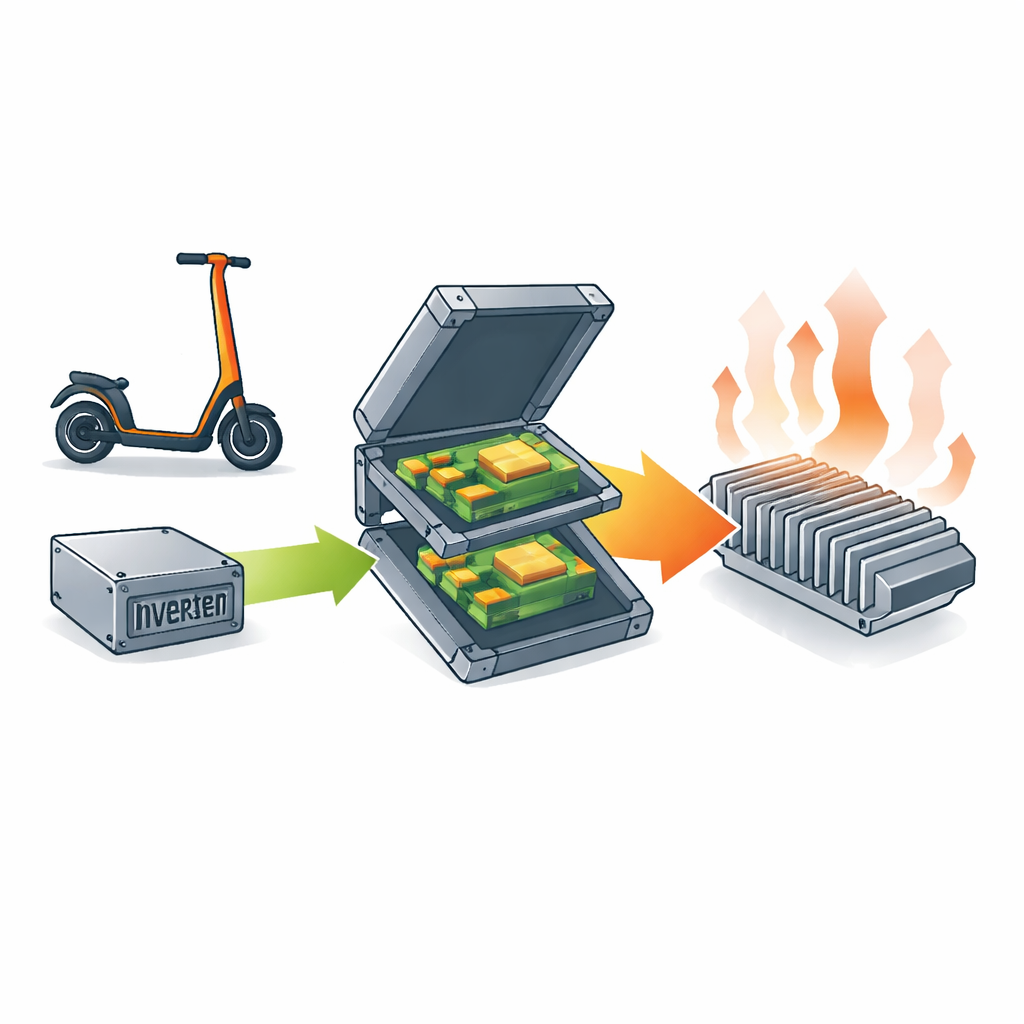

Bunu ele almak için araştırmacılar, ticari bir SiC güç modülünün ve H‑köprüsü şeklinde düzenlenmiş iki modüle dayanan tam tek fazlı bir invertörün entegre bir “dijital ikizini” inşa ettiler; bu yapı bir elektrikli scooter motorunu sürmeye benzer. Çerçeveleri, modülün bakır yol ve kablolarının üç boyutlu elektromanyetik modeli, parazitik indüktans ve kapasitansları içeren eşdeğer devre ve SiC transistörlerin sıcaklık ve gerilimle nasıl davrandığını yakalayan bir cihaz modelini birleştiriyor. Elektrik tarafını standart bir çift atımlı (double‑pulse) testle doğruladılar; bu test gerçek anahtarlama dalga formlarını ölçer. Termal tarafı ise çipten kasa akışına kadar ısının nasıl aktığını izleyen özel bir test cihazı ile doğruladılar. Her iki durumda da simüle edilen ve ölçülen sonuçlar yakından eşleşti; bu da modelin hem elektriksel geçişleri hem de sıcaklık artışını güvenilir şekilde tahmin edebildiğini doğruladı.

Hangi küçük etki en önemli?

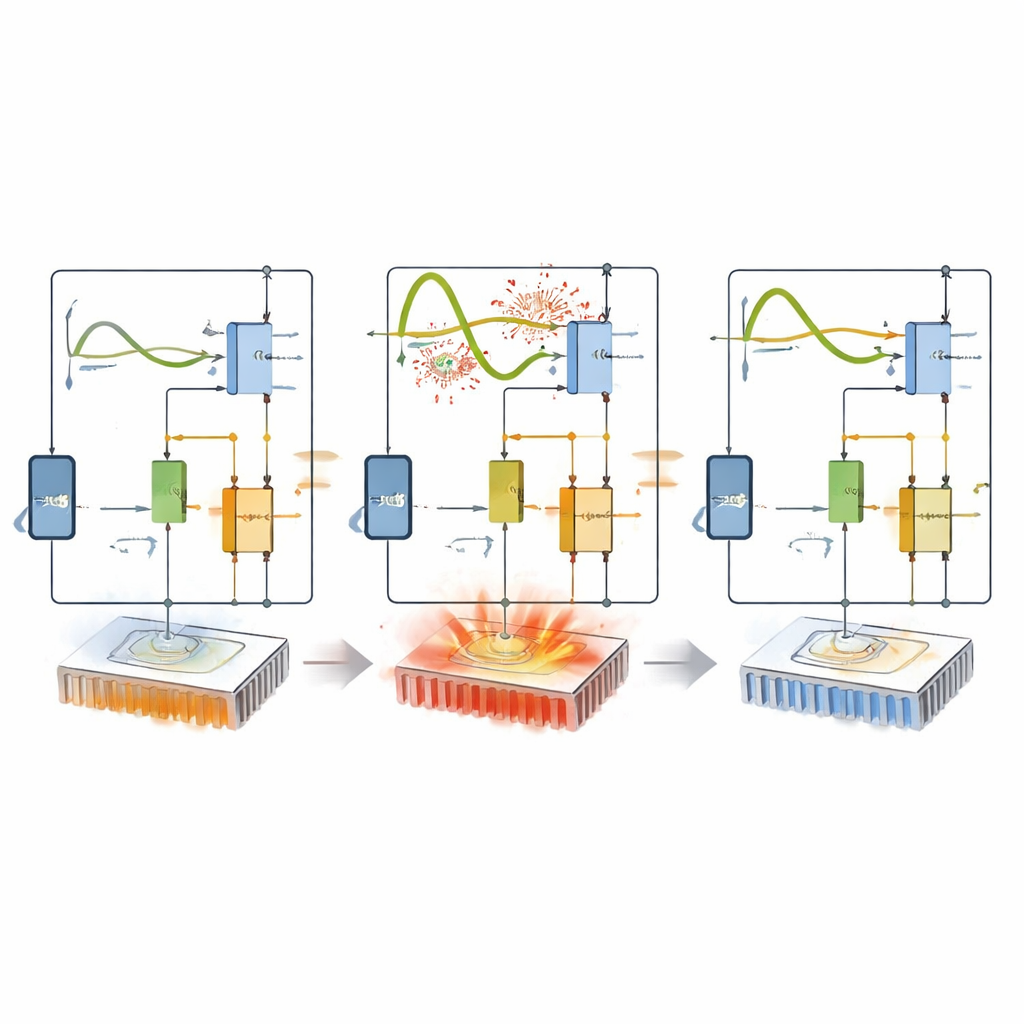

Doğrulanmış modelle ekip, her bir parazitik kapasitansı değiştirmenin invertörde anahtarlama ve ısı üzerindeki etkilerini araştırdı. Kapı‑drain (gate‑drain) arasındaki kapasitansın en güçlü etkiye sahip olduğunu buldular: bunu artırmak, cihazın aynı anda yüksek akım ve gerilim taşıdığı kritik kapı voltajındaki “plateau”yu (düzlük) uzatarak doğrudan anahtarlama kayıplarını ve çip sıcaklığını yükseltiyor. Giriş kapasitansı ağırlıklı olarak anahtarlamanın başladığı ve bittiği zamanı kaydırır; kenarları hafifçe yavaşlatır veya hızlandırır; çıkış kapasitansı ise toplam enerji kaybını büyük ölçüde değiştirmeden rezonans frekansını çoğunlukla değiştirir. Sistem düzeyinde, kapı direnci, anahtarlama frekansı ve DC yol geriliminin etkisini de incelediler; daha hızlı çalışma ve daha yüksek gerilimin, iletim kayıplarının yerine anahtarlama ve diyotla ilişkili kayıpların hızla baskın hale gelmesine nasıl yol açtığını gösterdiler. Termal simülasyonlar, soğutucu üzerindeki hava akışının maksimum çip sıcaklığını 10 Santigrat dereceden fazla düşürebileceğini ortaya koydu; bu da soğutma tasarımının önemini vurguluyor.

Geleceğin elektrikli tahrikleri için tasarım dersleri

Uzman olmayanlar için ana mesaj şudur: yüksek performanslı güç elektroniğinde çok küçük iç etkiler bile gerçek dünyada büyük sonuçlara yol açabilir. Gizli kapasitansların gerilim değiştikçe nasıl davrandığını doğru şekilde yakalayarak, mühendisler her anahtarlama olayında ne kadar enerjinin boşa gittiğini ve çiplerin zaman içinde ne kadar ısınacağını daha iyi tahmin edebilirler. Bu çalışma, kapı‑drain kapasitansına özel dikkat gösterilmesinin, anahtarlama hızı, gerilim ve soğutma konusunda akıllıca seçimlerle birlikte, SiC tabanlı invertörlerin verimliliğini ve güvenilirliğini önemli ölçüde iyileştirebileceğini gösteriyor. Bu iyileştirmeler nihayetinde elektrikli scooterlar, yenilenebilir enerji sistemleri ve endüstriyel tahrikler gibi uygulamalar için daha kompakt, daha uzun ömürlü güç dönüştürücüler anlamına gelir.

Atıf: Cheng, HC., Jhu, WY., Liu, YC. et al. Effects of parasitic capacitance on switching transients and thermal performance in a single-phase SiC power MOSFET inverter. Sci Rep 16, 13537 (2026). https://doi.org/10.1038/s41598-026-44458-9

Anahtar kelimeler: silisyum karbür invertör, güç elektroniği termal, parazitik kapasitans, yüksek frekans anahtarlama, elektrikli araç sürüşü
