III–V SIS yapılarıyla bağlı rezonatör optik dalga kılavuzlu Mach–Zehnder modülatörlerinin performans karşılaştırması

Işıkla daha hızlı çip iletişimleri

Günümüzün yapay zeka ve yüksek performanslı hesaplama çipleri saniyede muazzam miktarda veri alışverişi yapmak zorunda; bu durum metal telleri hız ve güç tüketimi açısından sınırlarına zorluyor. Bu çalışma, çiplerin ışık kullanarak konuşması için yeni bir yol araştırıyor: küçük, enerji açısından verimli ve geleceğin veri taleplerine yetişecek kadar hızlı bir cihaz. Özel bir optik devrede ışığın hareketini dikkatle şekillendirerek, yazarlar bugün piyasadaki en iyi küçük cihazlarla rekabet edebilecek, aynı zamanda sistemlerde daha kararlı ve kullanımı daha kolay bir modülatör tasarlıyorlar.

Bakırdan uzaklaşmanın önemi

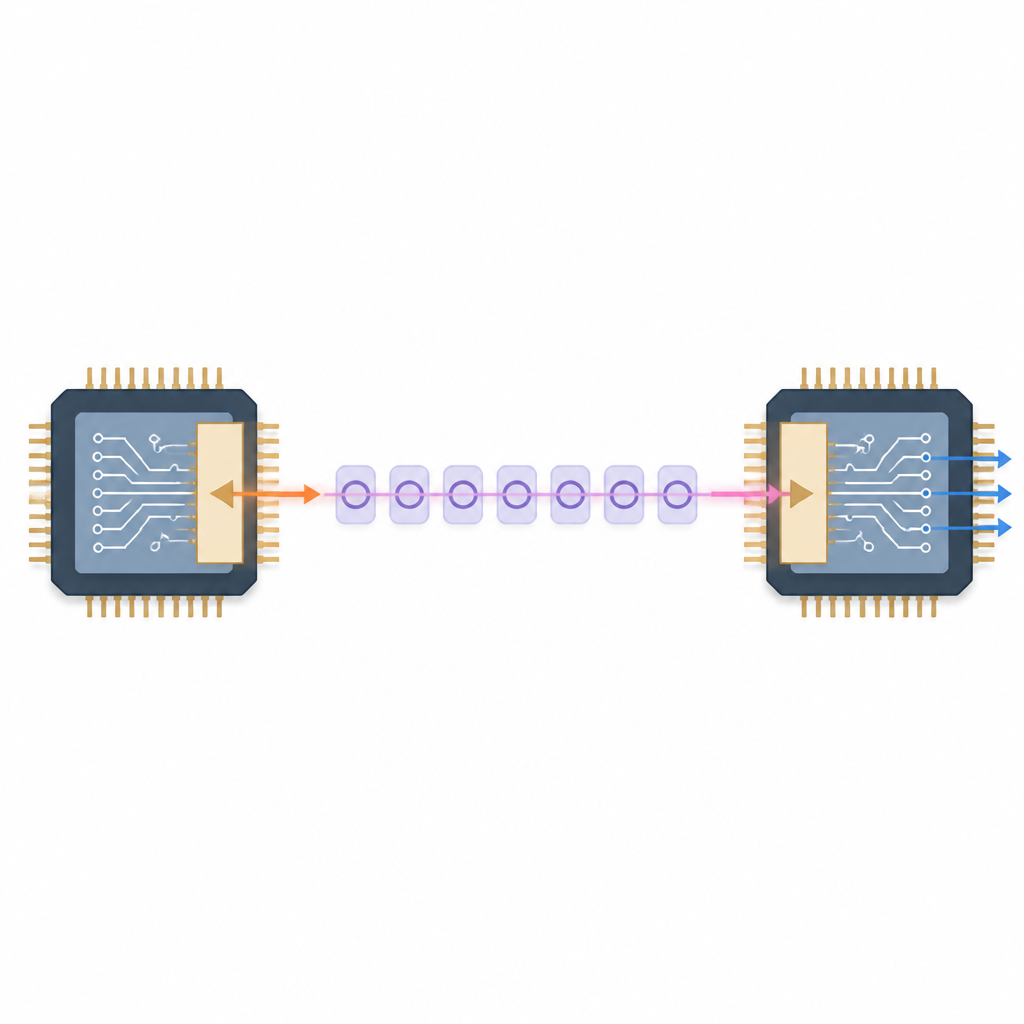

Veri hızları trilyonlarca bit/saat seviyelerine yaklaşırken, çip içi ve çipler arası bakır ara bağlantılar güç israfına yol açıyor ve sinyalleri temiz taşımakta zorlanıyor. Bilgiyi çip üzerinde ışıkla yönlendiren silisyum fotoniği bir gelecek yolu sunuyor, ancak kilit yapı taşı elektriksel sinyalleri optik sinyallere çeviren optik modülatör. Yaygın tasarımlar ya işletmesi kolay ama büyük ve enerji açığına sahip uzun yapılar ya da verimli fakat sıcaklık ve dalga boyu kaymasına karşı çok hassas ultra kompakt halka cihazları kullanıyor. Mühendisler, tek bir platformda küçük boyut, yüksek hız, düşük güç ve toleranslı çalışma koşullarını birleştiren tasarımlar arıyor.

Kompakt, kararlı cihazlar için ışığı yavaşlatmak

Yazarlar, çip içinde ışığı yavaşlatarak kısa mesafede ışığın malzemeyle daha güçlü etkileşime girmesini sağlayan bir cihaz ailesine odaklanıyor. Bir dalga kılavuzunda faz kaydırmalı Bragg ızgaralarıyla oluşturulmuş küçük rezonant bölümlerin zinciri olan bağlı-rezonatör optik dalga kılavuzu (CROW) yapısını kullanıyorlar. Bu zincir, ışığın neredeyse sabit gecikmeyle ve güçlü faz tepkisiyle ilerleyebildiği bir “geçiş bandı” oluşturur; bu, ciddi sinyal bozulması olmadan yavaş ışığın avantajlarını sağlar. Izgara periyodunu ve boyutunu seçerek bant genişliği ile ışığın ne kadar yavaşladığı arasında bir denge ayarlanabiliyor; böylece cihaz uzunluğunu 100 mikrometrenin altında tutarken onlarca ila yüzün üzerindeki gigahertz kullanılabilir bant genişliğini desteklemek mümkün oluyor.

Işığın daha güçlü kontrolü için yeni malzeme istifi

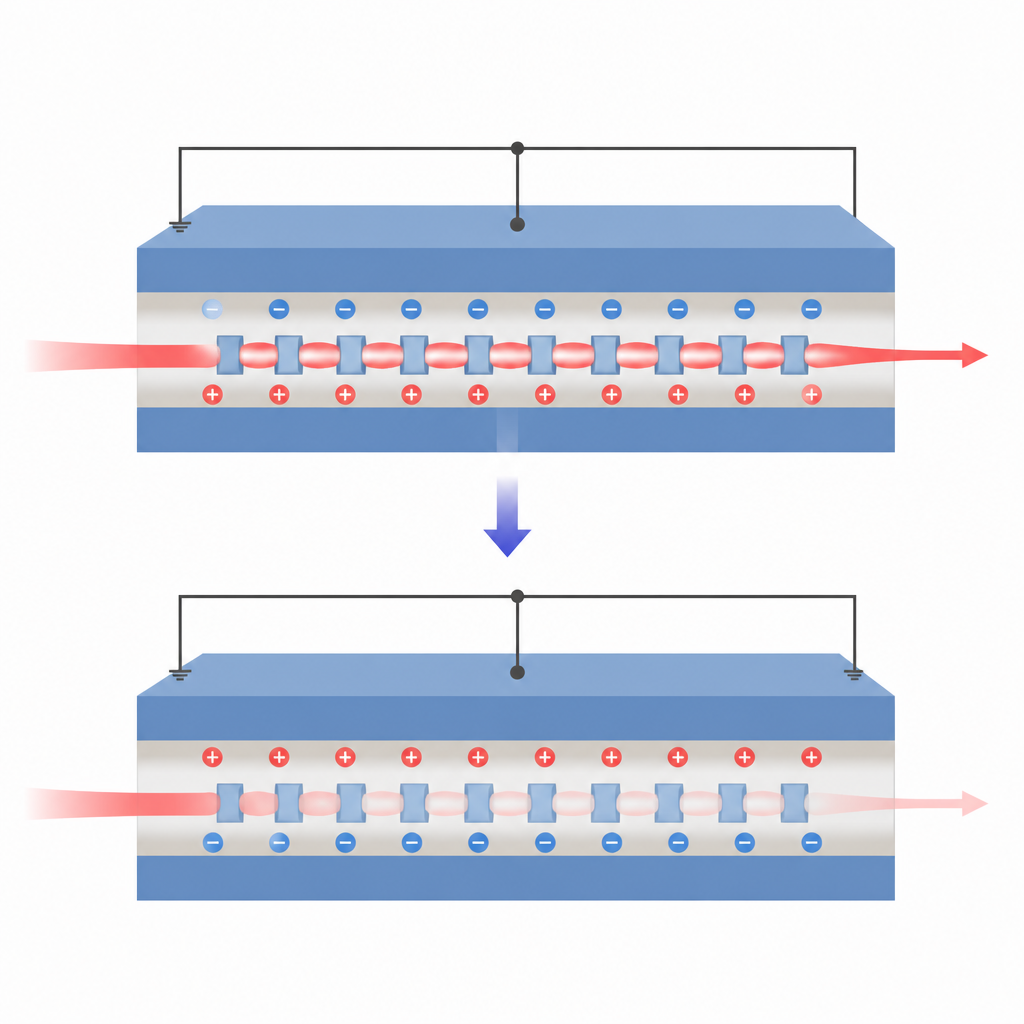

Çalışmanın merkezindeki fikir, sıradan silisyum p–n birleşimini dikey bir yarıiletken–yalıtkan–yarıiletken (SIS) kapasitörle değiştirmek; bu yapı, yükü uzaklaştırmak yerine yük biriktirerek çalışıyor. Silisyum dalga kılavuzunun üzerinde, ince bir oksit ile ayrılmış ya bir silisyum tabakası ya da InGaAsP adı verilen bir III–V bileşiği tabakası ele alınıyor. Gerilim uygulandığında, elektronlar ve delikler oksit arayüzlerinde birikir ve rezonatör zincirindeki yavaş ışığın gördüğü kırılma indisini değiştirir. InGaAsP, silisyuma göre daha hafif yük taşıyıcılarına ve daha güçlü optik yanıta sahip; bu da aynı gerilim için daha büyük bir indis değişimi ve önemlisi daha düşük ek absorbsiyon kaybı anlamına geliyor. Simülasyonlar, InGaAsP ile faz kaymasının konvansiyonel silisyum boşaltma cihazlarına kıyasla 1 voltta yaklaşık yedi kat daha etkili bir şekilde biriktiğini, direnç değerlerinin ise geniş bir elektriksel bant genişliğini koruyacak kadar düşük kaldığını gösteriyor.

Kayıp, hız ve sürücü voltajının dengelenmesi

Yazarlar oksit kalınlığını, katkı düzeyini ve rezonatör tasarımını sistematik olarak değiştirerek bu ayarların kayıp, hız ve verimlilik üzerindeki etkilerini inceliyorlar. İnce oksit ve yüksek katkı, indis değişimini artırırken aynı zamanda serbest taşıyıcı absorbsiyonunu ve direnci yükselttiği için, cihazın güçlü modülasyon sağlarken aşırı cezalara yol açmadığı bir tatlı nokta bulunuyor. Gerçekçi parametrelerle InGaAsP tabanlı modülatör, mütevazı bir grup indisinde yaklaşık 110 gigahertz elektronik-optik bant genişliğine ulaşıyor ve yaklaşık 40 gigahertz veri hızlarında düşük verici cezasını koruyor; bu, hem kristal hem de polikristal silisyum versiyonlarını geride bırakıyor. Geniş işaretli zaman-doma simülasyonları ve göz diyagramları, InGaAsP tasarımının 120 gigabit/s’ye kadar temiz on–off anahtarlamayı sürdürebildiğini, silisyum bazlı muadillerin ise gözlerin kısmen veya tamamen kapandığını gösteriyor.

Geleceğin optik bağlantıları için anlamı

Basit bir ifadeyle, çalışma yavaş-ışık rezonatör zincirlerini dikey kapasitör yapısı ve III–V malzemelerle birleştirmenin, düşük voltaj gerektiren, az enerji harcayan ve çok yüksek hızlarda çalışan küçük bir optik modülatör sunabileceğini gösteriyor. Önerilen tasarım, halka modülatörlerin boyut ve verimlilik yaklaşımına yakınsıyor, ancak Mach–Zehnder cihazlarının daha geniş bant genişliği ve daha iyi kararlılığı avantajlarını koruyor. Çip üreticileri III–V bileşiklerini silisyum üzerine bağlama ve entegrasyon yöntemlerini geliştirdikçe, bu tür bir modülatör çipler arası veriyi hızlı ve verimli taşıyan yeni nesil optik bağlantıların kilit bir bileşeni haline gelebilir.

Atıf: Kim, K., Lee, J. & Kim, Y. Performance comparison of coupled-resonator optical waveguide Mach–Zehnder modulators with III–V SIS structures. Sci Rep 16, 15595 (2026). https://doi.org/10.1038/s41598-026-43882-1

Anahtar kelimeler: silisyum fotoniği, optik modülatör, yavaş ışık, InGaAsP, çip ara bağlantıları
