n257/n260/n261 bant uygulamaları için kısmi toprak düzlemi içeren çift bantlı dört portlu MIMO anteni

Daha hızlı kablosuz için neden daha akıllı antenler gerekiyor

Yüksek çözünürlüklü video akışı, sürükleyici sanal gerçeklik ve küçük sensör sürüleri, özellikle geniş yeni spektrum dilimlerinin bulunduğu milimetre-dalga frekanslarındaki nesil ötesi 5G ağlarına dayanıyor. Ancak bu çok yüksek radyo frekanslarını güvenilir şekilde kullanmak zordur: sinyaller hızla zayıflar ve antenler hem kompakt hem de aynı anda birden çok veri akışını işleyebilecek yetenekte olmalıdır. Bu makale, bu zorluklarla başa çıkan yeni bir anten tasarımını sunuyor; hedefi, geleceğin telefonlarının, cihazlarının ve bağlı makinelerinin daha hızlı ve daha güvenilir iletişim kurmasını sağlamak.

Büyük 5G talepleri için tasarlanmış küçük bir anten

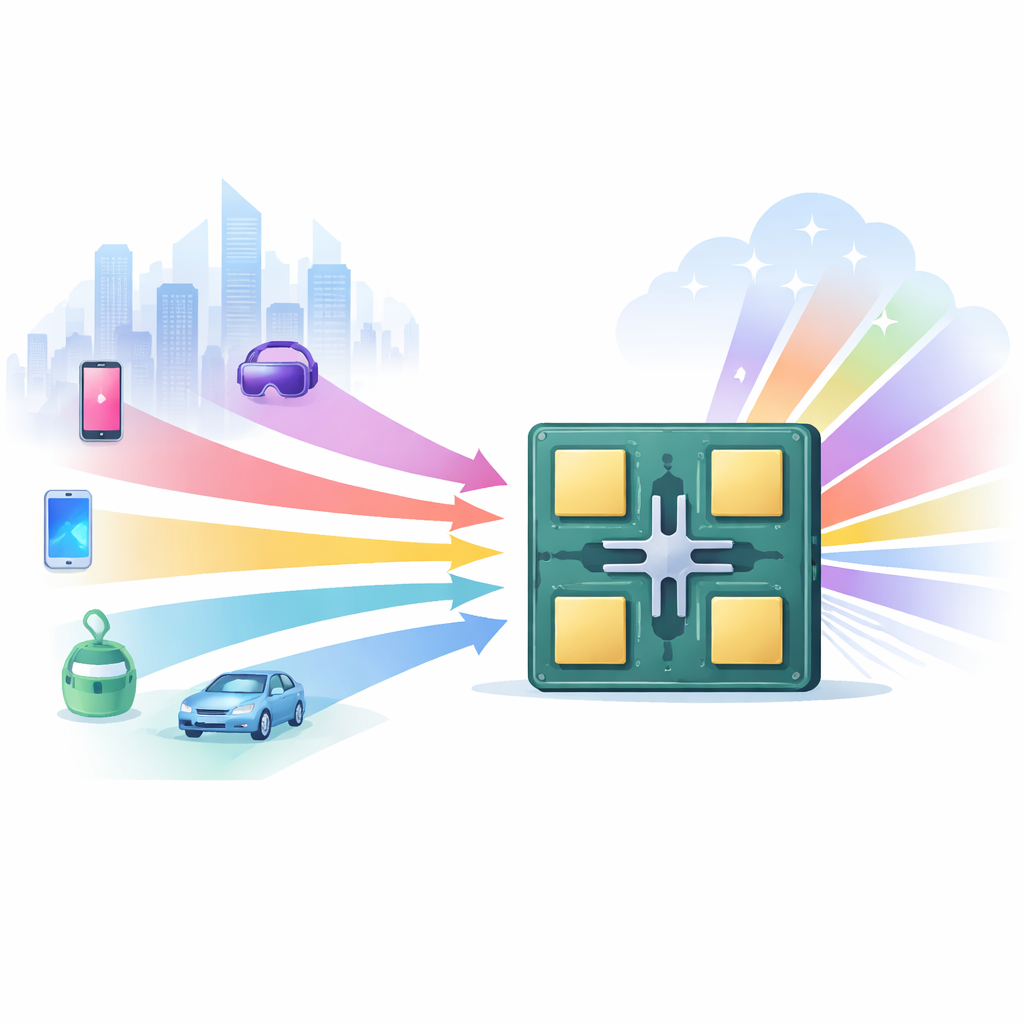

Araştırmacılar, yalnızca bir kenarı 28 milimetre ve bir kredi kartından daha ince olan, 28 ve 38 gigahertz civarındaki 5G "FR2" milimetre-dalga bantları için uyarlanmış kompakt bir anten modülü tanıtıyor. Standart dilinde n257/n261 ve n260 olarak bilinen bu iki bant, geniş bant genişliği ve daha yüksek frekanslı kanallara kıyasla nispeten düşük atmosferik kayıp sundukları için özellikle çekici. Tek bir anten yerine modül, çoklu-giriş çoklu-çıkış (MIMO) sistemi olarak birlikte çalışan dört küçük yayın elemanı içeriyor. Bu düzen, cihazın ayak izini artırmadan birden çok bağımsız veri akışını aynı anda destekleyerek kapasite ve güvenilirliği artırıyor.

Yapı taşının nasıl çalıştığı

Dört elemanın her biri, radyo dalgaları yayan basit bir metal dikdörtgenden başlıyor. Bu tek parçayı iki ayrı frekans bandında verimli çalıştırmak için yazarlar, ona belirli yarık şekilleri oyuyor—biri "H" benzeri, diğeri ters çevrilmiş "T" şeklinde—ve devre kartının arkasının yalnızca bir kısmını kaplayan bir toprak ile eşleştiriyorlar. Kısmi arka yüz, elektrik akımlarının akışını değiştirerek bir yolun alt bantta, diğerinin ise üst bantta baskın olmasını sağlıyor ve yarıklar iki rezonansı ince ayar yapıyor. Aşamalı bilgisayar simülasyonları aracılığıyla ekip, bu değişikliklerin antenin doğal frekanslarını nasıl kaydırıp böldüğünü ve 28 ile 38 gigahertz civarında temiz bir şekilde çalışana kadar nasıl ayarlandığını gösteriyor.

Dört elemanı birbirleriyle çatışmadan düzenlemek

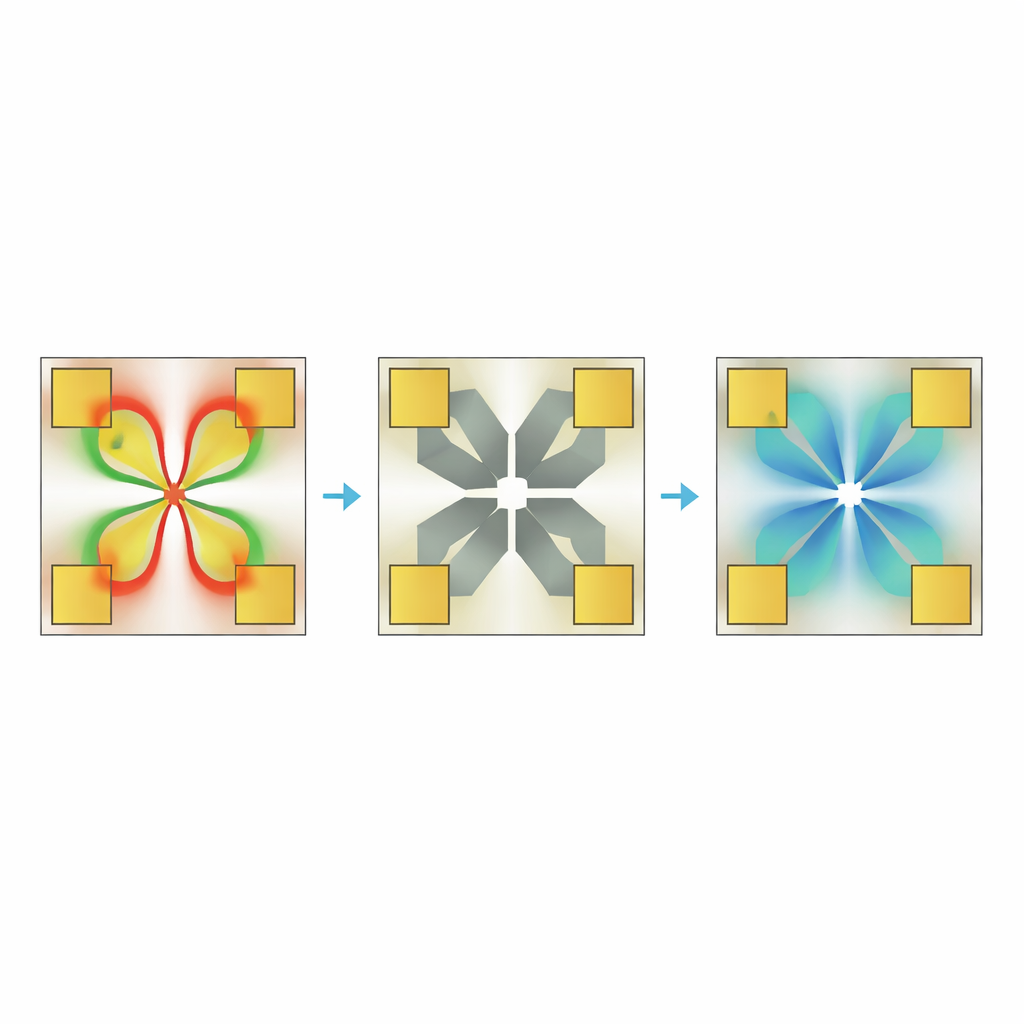

Tam modülü oluşturmak için dört çift bantlı eleman, farklı yönlere bakacak şekilde döndürülür ve kare kartın merkezinin etrafına yerleştirilir. Bu ortogonal düzenleme, MIMO sistemleri için ana gereksinim olan birbirlerini karıştırmamayı zaten destekler. Ancak bir eleman yayın yaptığında, akımlar paylaşılmış toprak alanı üzerinden sızabilir ve komşularını rahatsız edebilir. Bunu önlemek için tasarımcılar kısmi toprak bölgelerini birbirine bağlar ve her bir kenardan içeri doğru ince metal şeritler uzatır, merkezi artı biçimli bir yapı oluştururlar. Bu şekil istenmeyen bazı akımları yönlendirir ve iptal eder, portlar arasındaki elektriksel "yangın duvarını" yükseltir ve aynı zamanda serbest uzaydaki istenen yayını korur.

Tasarımı teste koymak

Boyutları simülasyonda optimize ettikten sonra ekip, anteni düşük kayıplı bir mikrodalga devre malzemesi üzerine üretir ve hassas enstrümanlar ile yankısız test odalarında ölçümler yapar. Prototip, 28 gigahertz civarında yaklaşık 2.6 ila 2.9 gigahertzlik bir bant genişliğini ve 38 gigahertz civarında benzer bir yayılımı kapsıyor—birçok karşılaştırılabilir tasarımdan daha geniş—ve herhangi bir port çifti arasındaki sinyal sızıntısını genellikle 23 ila 27 desibelden daha iyi tutuyor. Radyasyon testleri, alt ve üst bantlarda sırasıyla yaklaşık 6.4 ve 8.5 desibel tepe kazanç ve %75’in üzerinde verimlilik gösteriyor. Antenin sinyallerinin ne kadar bağımsız olduğu ve toplam veri kapasitesinde ne kadar kayıp olduğu gibi önemli MIMO metriklerinin ek analizleri, modülün her iki bantta neredeyse ideal şekilde davrandığını doğruluyor.

Günlük bağlantı açısından anlamı

Basitçe söylemek gerekirse, yazarlar birbirlerinin işine girmeden aynı anda birkaç yüksek frekanslı veri akışı gönderebilen ve alabilen çok küçük, çift bantlı bir anten modülü tasarlamışlar. Yayın yapan metalin ve paylaşılan arka yüzün, özellikle merkezi artı şeklindeki özellik aracılığıyla dikkatlice şekillendirilmesiyle güçlü izolasyon, geniş kullanılabilir bant genişliği ve iki ana 5G milimetre-dalga bandında iyi verimlilik elde ediliyor. Bu tür kompakt, yüksek performanslı yapı taşı, gelişmiş uygulamaların gerektirdiği yüksek veri hızlarını ve düşük gecikmeleri sağlayarak geleceğin akıllı telefonları, araçları ve IoT cihazları için uygun bir çözüm sunuyor.

Atıf: Gautam, P.K., Srivastava, G., Jhariya, D.K. et al. A dual-band four-port MIMO antenna with a partial ground plane for n257/n260/n261 band applications. Sci Rep 16, 13122 (2026). https://doi.org/10.1038/s41598-026-43355-5

Anahtar kelimeler: 5G milimetre-dalga, MIMO anteni, çift bant, milimetre-dalga izolasyonu, kablosuz iletişim donanımı
