Hareketli nesnelerde iletken kaplama altında alt tabaka iletkenliğinin kendi-diferansiyel probları kullanılarak türbülans akım ölçümlerinde gürültü düzeylerinin azaltılması

Metalleri Kesmeden İçini Görmek

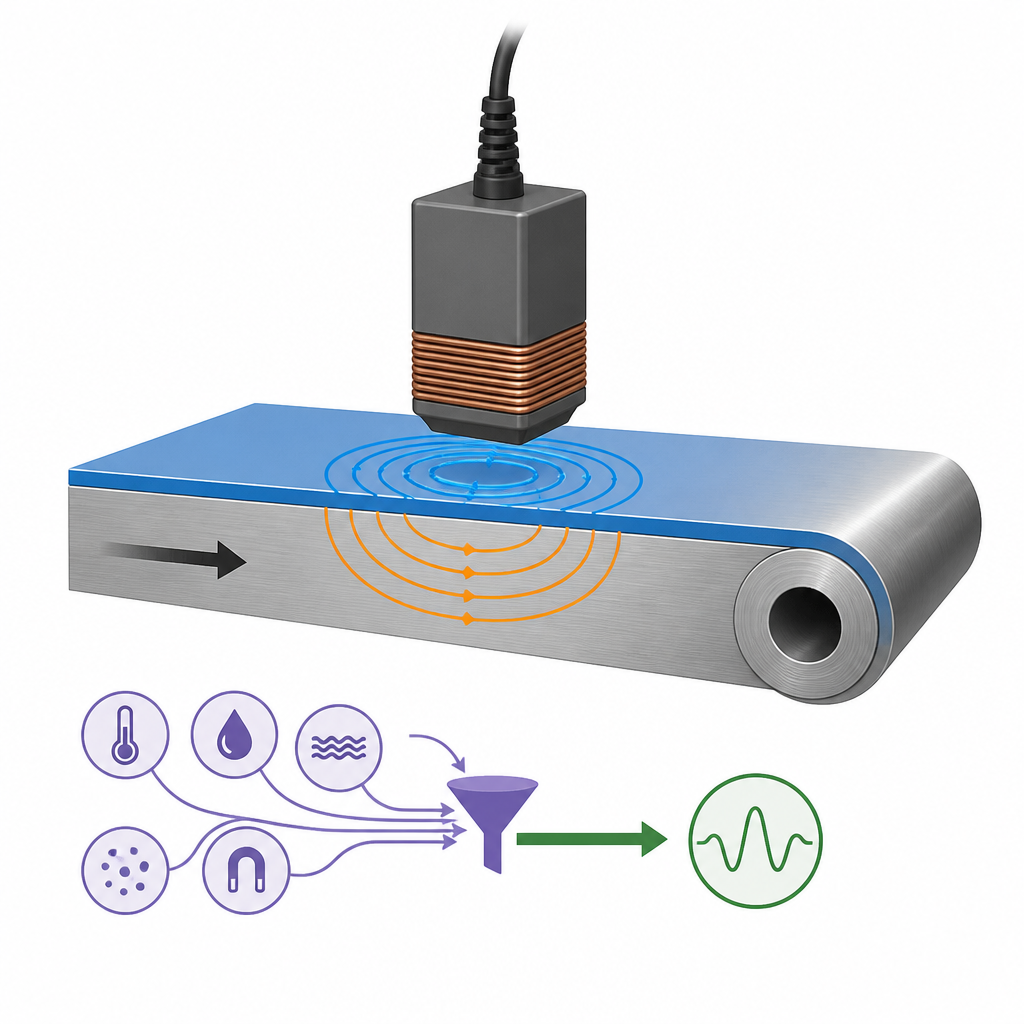

Modern fabrikalar, metal parçaları testereyle kesmeden içinde neler olduğunu bilmek zorunda. Önemli ipuçlarından biri malzemenin elektrik iletkenliğidir; bu, dayanımda, ısıl işlemlerde veya gizli hasarlarda meydana gelen değişiklikleri ortaya çıkarır. Bu makale, metal parçalar üretim hatlarında hızla hareket ederken ve iletken kaplamalarla kaplı olsalar bile bu elektriksel kontrolleri daha güvenilir hale getirme yöntemini anlatır.

Kaplamalar Üzerinden Ölçmenin Neden Zor Olduğu

Gerçek parçaların çoğu çıplak metal değildir. Anodik kaplamalar, korozyon önleyici filmler veya diğer metal kaplamalar taşıyabilirler. Mühendisler sıklıkla ince dış katman değil daha derindeki esas malzemeyle ilgilenir. Türbülans akım yöntemleri küçük sargılardan yayılan manyetik alanları kullanarak metalde girdap elektrik akımları oluşturur ve daha sonra bu yanıtı okur. Uygulamada bu yanıt birçok istenmeyen etkiden bozulur. Probe ile yüzey arasındaki boşluktaki küçük değişimler, düzensiz kaplama kalınlığı, malzeme özelliklerindeki ufak dalgalanmalar ve hatta parçanın hareketinden kaynaklanan ek akımlar hep gürültü gibi davranır. Sadece gizli alt tabakayı yansıtan temiz bir sinyal yerine, prob faydalı bilgi ile parazitin karışımını verir.

Yama Onarımlardan Yerleşik Gürültü Direncine

Sektörde bu tür sinyalleri temizlemek için birçok araç vardır. Tasarımcılar prob şekillerini değiştirir, manyetik çekirdekler ekler veya dikkatle seçilmiş frekanslarda çalışır. Elektronikler ve dijital işleme daha sonra gürültüyü ölçüm sonrası filtrelemeye çalışır ve daha yeni makine öğrenimi yöntemleri kaydedilmiş verilerdeki bozulmaları tanıyıp kaldırmayı dener. Tüm bu adımlar yardımcı olur, fakat genellikle yalnızca gürültü kaynaklarının bir alt kümesine saldırır ve sık sık ölçüm sonrası karmaşık işleme gerektirir. Yazarlar farklı bir yol izliyor: sinyal oluşturulduğu anda zaten çok daha temiz olsun diye probu bu tür bozulmalara karşı kendiliğinden duyarsız hale getirmeye çalışıyorlar.

Akıllı Deney Planlamayla Daha Sessiz Bir Prob Tasarlamak

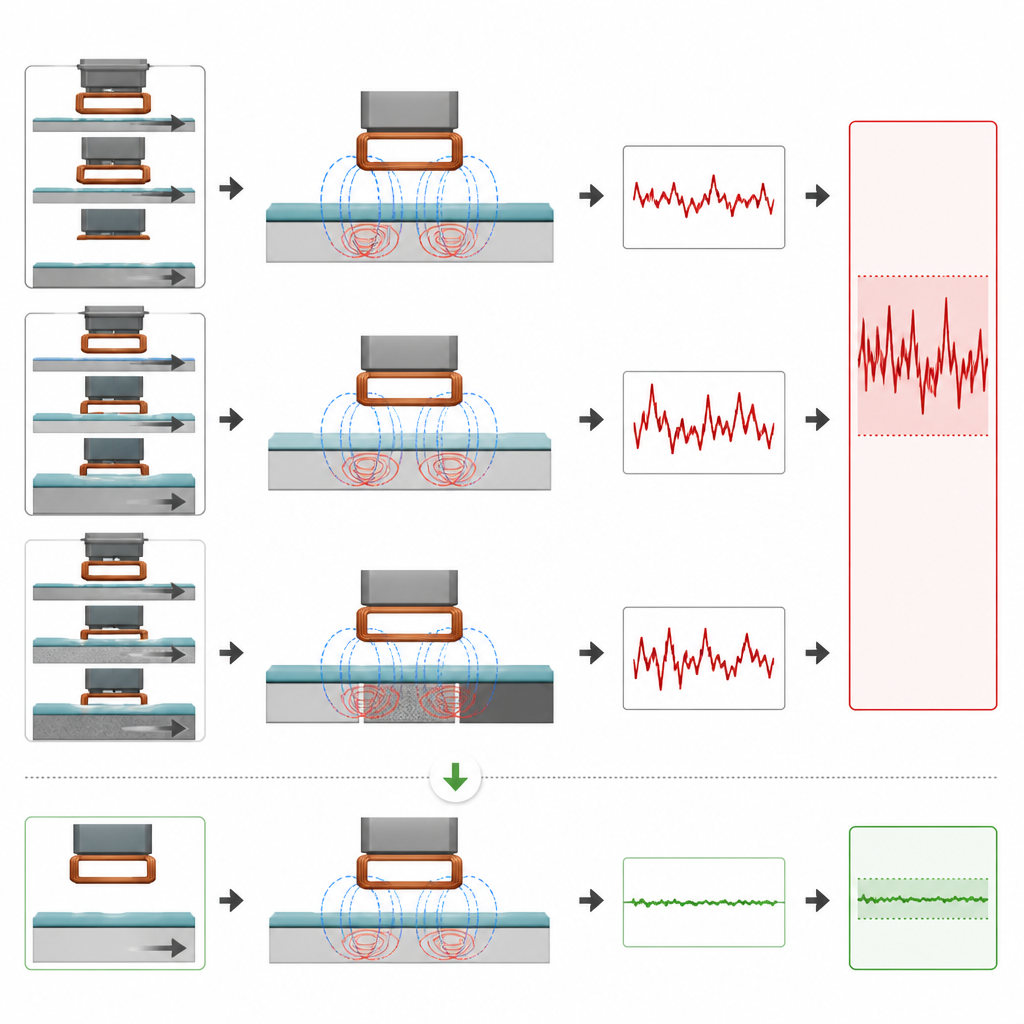

Çalışma özel “kendi-diferansiyel” problara odaklanıyor. Bu cihazlar, ideal koşullarda sinyallerinin birbirini iptal etmesi ve sıfır çıkış bırakması için düzenlenmiş eşleştirilmiş sargı segmentleri kullanır. Metal şerit hareket ettiğinde veya iletkenliği değiştiğinde simetri bozulur ve kullanışlı bir sinyal ortaya çıkar. Araştırmacılar dikdörtgen sargılı bir düzen ve dairesel sargı kullanan teğetsel bir düzen olmak üzere iki ana prob yerleşimini ele aldı. Nesne hareket halindeyken kaplı metaller üzerinde, hem manyetik olmayan hem de zayıfça manyetik olanlar için her tasarımın nasıl davrandığını tanımlayan matematiksel modeller inşa ettiler. Taguchi yöntemini kullanarak —yapılandırılmış bir deney planlama stratejisi— prob boyutlarını, aralıkları, çalışma frekansını ve hareket hızını; aynı zamanda kaplama kalınlığı değişimleri, lift-off değişimleri ve malzeme özelliklerindeki dalgalanmalar gibi gerçekçi gürültü faktörlerini sistematik olarak varyasyonlara tabi tuttular.

En İyi Geometriyi Seçmek ve En Önemli Etkenler

Her sanal deney için ekip, probun alt tabakaya ne kadar güçlü yanıt verdiğini ve yanıtın gürültü altında ne kadar değiştiğini hesapladı. Bu sonuçlar güçlü, stabil sinyalleri tercih eden tek bir ölçüde, sinyal-gürültü oranı adı verilen bir değerde birleştirildi. Taguchi’nin ortogonal dizileriyle birçok kombinasyonu verimli şekilde tarayarak her iki prob türü için de “optimum” boyut ve ayar setlerini belirlediler. İstatistiksel analiz, dikdörtgen sargılı bir tasarımın hem manyetik olmayan hem de zayıfça manyetik alt tabakalar için net biçimde en yüksek sinyal-gürültü oranını sunduğunu gösterdi. Varyans analizleri hangi tasarım seçimlerinin en çok etkilediğini ortaya koydu: uyarım ve alım sargıları arasındaki mesafe açık ara en büyük etkiye sahipken, bazı diğer boyutlar ve hatta şeridin hızı test edilen aralıklarda yalnızca küçük roller oynadı.

Rastgele Gürültü ile Dayanıklılığı Test Etmek

Fabrikanın karışık gerçekliğini taklit etmek için yazarlar ardından Monte Carlo simülasyonları kullandılar. Lift-off, kaplama kalınlığı, kaplama iletkenliği ve zayıfça manyetik alt tabakalar için manyetik geçirgenlikten rastgele kombinasyonlar tekrar tekrar ürettiler. Her rastgele durum için probun çıktısını hesapladılar ve bunu ideal gürültüsüz bir referansla karşılaştırdılar. Düzine kadar denemede optimize edilmiş dikdörtgen-sargılı prob sürekli olarak optimize edilmemiş versiyonlara göre daha küçük dalgalanmalar gösterdi. Bazı senaryolarda sinyal yayılımı optimize tasarım için birkaç puan daha düşük oldu ve birleşik bozulmalar altında bile göreli sapmalar belirgin şekilde azaltılmış kaldı. Bu, yeni prob tasarımının kontrolsüz etkiler düğümünü daha stabil, yorumlaması daha kolay bir sinyale dönüştürdüğü anlamına gelir.

Gerçek Dünyadaki Muayeneler İçin Anlamı

Basitçe söylemek gerekirse makale, ölçüm anında birçok yaygın bozulmayı “görmezden gelen” türbülans akım problarını nasıl ince ayar yapabileceğini gösteriyor. Sargı geometrisini dikkatle şekillendirip çalışma koşullarını planlı bir arama yoluyla seçerek yazarlar, parçalar hareket ederken ve malzeme özellikleri değişirken bile iletken kaplamalar altındaki gizli metali daha temiz biçimde okuyorlar. Müfettişler ve proses mühendisleri için bu, malzeme kalitesi ve ısıl işlemin daha güvenilir izlenmesine; ölçüm sonrası yoğun dijital işleme ihtiyacının azalmasına dönüşebilir. Çalışma, istatistiksel yöntemlerin yol gösterdiği bilinçli tasarımın muayene araçlarını hem daha doğru hem de endüstriyel ortamların gürültülü gerçeklerine karşı daha dayanıklı kılabileceğini gösteriyor.

Atıf: Halchenko, V.Y., Trembovetska, R. & Tychkov, V. Reducing noise levels in eddy current measurements using self-differential probes of the substrate conductivity under a layer of conductive coating in moved objects. Sci Rep 16, 14769 (2026). https://doi.org/10.1038/s41598-026-42808-1

Anahtar kelimeler: türbülans akım testi, iletken kaplamalar, sinyal gürültü oranı, tahribatsız değerlendirme, prob tasarımı
