ECC ve ankraj kabloları kullanılarak kazıklı levha duvar destekli yamaçlarda sismik iyileşme mekanizmaları

Neden daha güvenli yamaçlar önemli

Birçok otoyol, demiryolu ve dağlık bölgelerdeki yerleşimler, deprem sırasında çökmeye yatkın dik yamaçların altında inşa edilmiştir; bu tür çökmeler tonlarca toprak ve kayayı aşağıya doğru sürükleyebilir. Mühendisler bu yamaçları yerinde tutmak için sıklıkla derin kazıklı sıralar ve ince beton yüzeyler kullanır, ancak şiddetli sarsıntılarda bu destekler çatlayıp eğilebilir ve koruyucu etkileri azalır. Bu çalışma, dayanıklı ve esneyebilen bir beton ile çelik ankraj kablolarının yeni bir kombinasyonunu araştırarak dik yamaçların şiddetli depremler sırasında ayakta kalmasını ve altındaki insanları ile altyapıyı daha iyi korumasını amaçlıyor.

Mühendisler yamaçları şu anda nasıl tutuyor

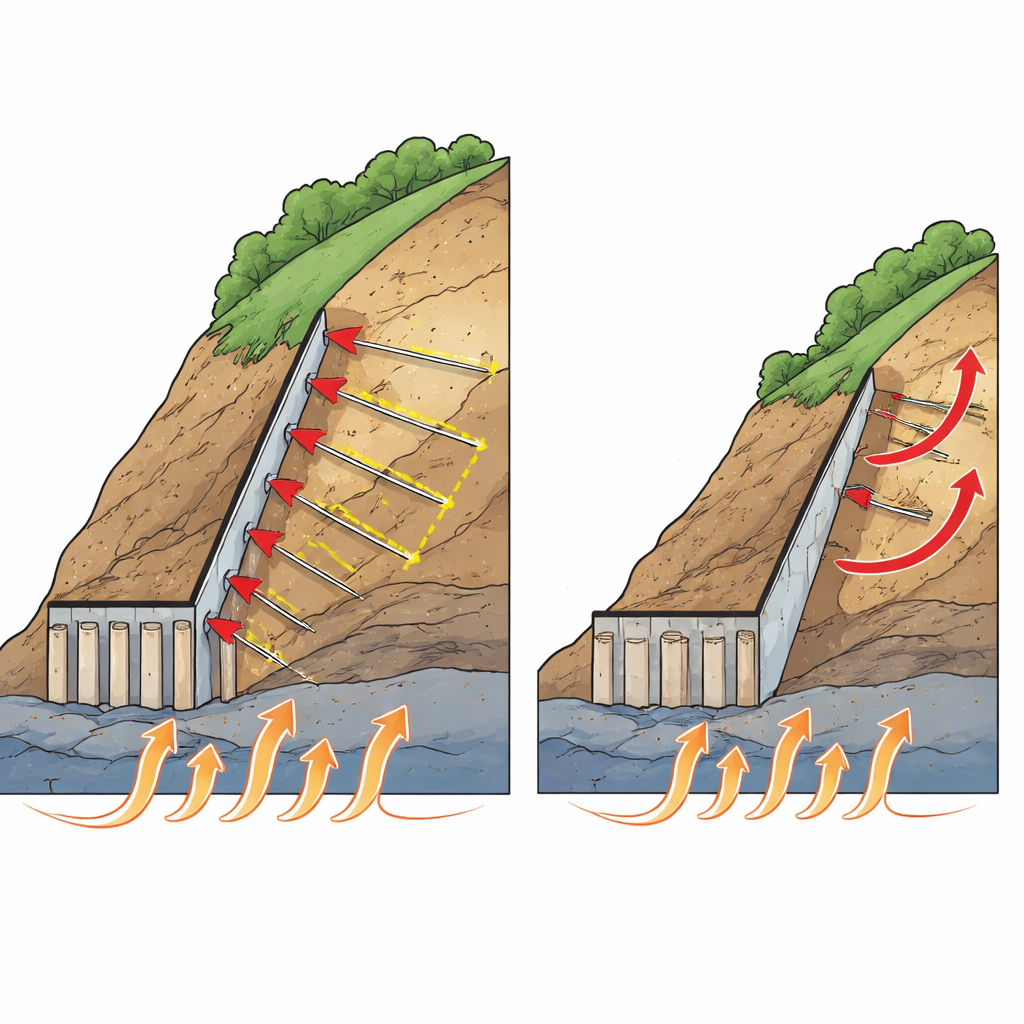

Deprem kaynaklı heyelanları önlemek için mühendisler genellikle “kazık–levha duvar” sistemleri kurar: kayaya gömülü düşey kazıklar ve bunları birbirine bağlayan ince bir kaplama plakası, birlikte toprağı tutan gömülü bir çit gibi davranır. Büyük Çin depremlerinden sonra yapılan saha incelemeleri, bu sistemlerin genellikle büyük kütleli ağırlık duvarlarına göre daha iyi performans gösterdiğini ortaya koydu, ancak hâlâ önemli bir zayıflıkları vardır. Geleneksel donatılı beton sert ve güçlü olmakla birlikte nispeten kırılgandır. Tekrarlı sarsıntılar altında geniş çatlaklar oluşturmaya, rijitliğini kaybetmeye ve hasarı kazık tabanlarında yoğunlaştırmaya eğilimlidir; bu da duvarın kalıcı eğilmesine ve yamaçta kademeli bir çökmeye yol açabilir.

Malzeme ve desteklerin yeni karışımı

Araştırmacılar iki aşamalı bir iyileştirme test etti. Önce sıradan donatılı betonu, gerilim altında uzayabilen ve birkaç geniş çatlak yerine çok sayıda küçük çatlak oluşturan lifçe zengin bir çimento esaslı malzeme olan mühendislik çimentolu kompozit (ECC) ile değiştirdiler. İkinci olarak, duvarın üst kısmını daha stabil zemine bağlayan çelik ankraj kablolar eklediler. Sarsma masasında azaltılmış ölçekli fiziksel bir model kullanarak, ya geleneksel beton duvarlar ve ankrajlarla ya da aynı ankraj düzenine sahip ECC duvarlarla desteklenen dik yamaçlar inşa ettiler; ardından hareket, basınç, deformasyon ve kalıcı yer değiştirmeleri dikkatle ölçerek artan şiddette deprem hareketleriyle salladılar.

Benzeştirilmiş depremler sırasında neler oldu

Orta düzeyde sarsıntı seviyelerinde her iki ankrajlı duvar tipi benzer davranış sergiledi ve tüm yamaç–duvar sistemi birlikte elastik olarak hareket etti. Sarsıntı güçlendikçe farklar ortaya çıktı. Geleneksel betonla desteklenen yamaçlarda, doruk yakınında geniş çatlak ağları ve yamaç ortasında birkaç büyük çatlak gelişti; beton kazıklarda ise sabit tabanlarında belirgin taban atlayıcı çatlaklar görüldü. Buna karşılık, ECC destekli yamaçlar yalnızca lokalize yüzey çatlakları gösterdi ve ECC kazıkları tabanlarında sağlam kaldı. Sistemin doğal frekans ve sönüm ölçümleri, ECC’nin rijitlik kaybını yavaşlattığını ve sarsıntı şiddeti artarken iç hasarı sınırladığını gösterdi. İvme sensörleri tüm durumlarda hareketlerin yükseklikle arttığını ortaya koydu, ancak ECC ve ankraj sistemleri sürekli olarak doruğa doğru iletilen maksimum ivmeyi daha küçük tuttu; bu da daha iyi enerji dağılımı ve daha az içsel kuvvetlendirme anlamına geliyor.

Ankrajlar ve esneyen beton işbölümünü nasıl paylaşıyor

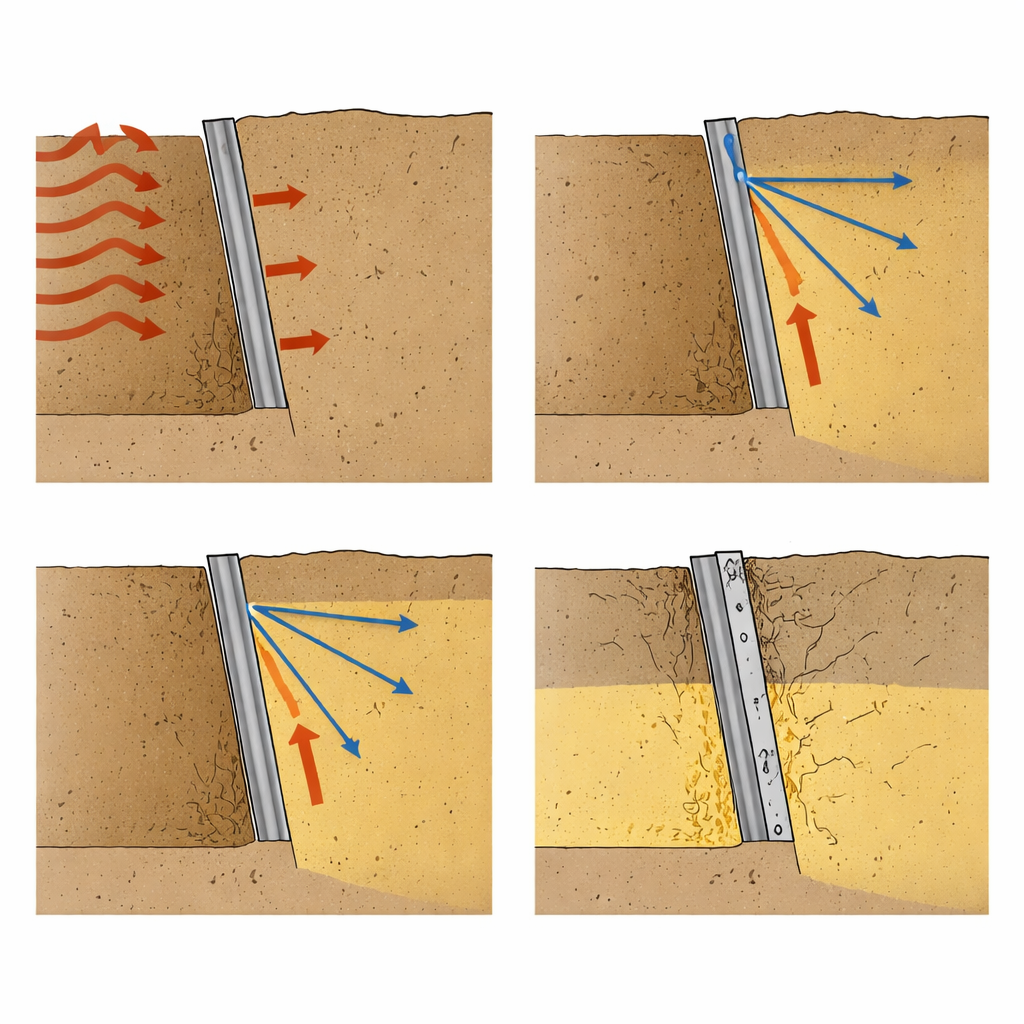

Çalışma ayrıca malzeme ve yapısal değişikliklerin farklı rollerini ayrıştırdı. Ankraj kablolar esas olarak yüklerin toprak–duvar sistemi içinde nasıl yayıldığını değiştirdi. Kazıklardaki eğilme deseninde bir “bükülme” yaratarak, aksi takdirde kazık tabanında yoğunlaşacak bir kısmı alıp yukarıya ve ankrajlı bölgeye doğru dağıttı. Bu, duvarın kalıcı yana kaymasını büyük ölçüde azalttı ve güçlü sarsıntılar altında bile duvar üzerindeki basınç dağılımını stabil tuttu. ECC’nin temel katkısı ise hasara karşı direnç göstermekteydi: kontrollü mikro çatlamaya ve gerinim sertleşmesine izin vererek rijitlik kaybını sınırladı, üst yamaçtaki eğilme momentlerini ve dinamik zemin basınçlarını azalttı ve özellikle geleneksel betonun hızla bozulduğu daha güçlü hareketlerde kalıcı yer değiştirmeleri azalttı.

Daha güvenli tasarım için parçaları bir araya getirmek

ECC ve ankraj kablolar birleştirildiğinde faydalar bileşikleşti. Geleneksel ankrajsız beton duvarlarla karşılaştırıldığında, ankrajlı ECC duvarlar test edilen tüm konfigürasyonlar arasında en küçük ivmeleri, kuvvetleri ve kalıcı deformasyonları gösterdi. Basitçe söylemek gerekirse, ankrajlar yamaçtaki hareket eğilimini azaltır, esneyen beton ise meydana gelen hareketlerin ciddi çatlama veya güç kaybına yol açmamasını sağlar. Yazarlar, hem malzemeyi (ECC kullanımı) hem de yapıyı (ankraj eklenmesi) optimize etmenin deprem riski yüksek dağlık bölgelerde daha güvenilir yamaç destek sistemlerine giden umut verici bir yol sunduğunu; bunun da ulaşım güzergâhlarını ve yakınlardaki toplulukları yer sarsıldığında daha güvende tutmaya yardımcı olduğunu sonucuna varıyor.

Atıf: Wang, R., Shen, J., Ding, X. et al. Mechanisms of seismic improvement in pile-sheet wall supported slopes using ECC and anchor cables. Sci Rep 16, 11482 (2026). https://doi.org/10.1038/s41598-026-42397-z

Anahtar kelimeler: deprem yamaçları, yamaç stabilizasyonu, mühendislik çimentolu kompozitler, ankrajlı set duvarları, sismik performans
