Çok katmanlı kömür aramalarında sayısal model boyutu ve cami parametrelerinin gerilme dağılımı üzerindeki etkileri

Yeraltı gerilmelerinin madencilik güvenliği için önemi

Modern kömür madenciliği giderek daha derinlerde, birbirinin üzerinde yer alan birkaç kömür tabakasının bulunduğu zonlarda yürütülüyor. Bu tabakalardan biri işletildiğinde çevresindeki kaya hareketsiz kalmaz: eğilir, çatlar ve içsel kuvvetlerini yeniden dağıtır. Bu kayma kuvvetleri ya da gerilmeler doğru anlaşılmazsa tavan çökmeleri, payandaların çökmesi ve gazın ani salınımı gibi tehlikeler ortaya çıkabilir. Bu çalışma, büyük güvenlik sonuçları olan aldatıcı derecede basit bir soruyu soruyor: Bu gerilmelerin bilgisayar modelleri ne kadar, model kutusunun nasıl çizildiğine ve madencilik sonrası oluşan boş, çöküntülü alanları nasıl temsil ettiğimize bağlıdır?

Üst üste yığılmış kömür katmanlarına bakmak

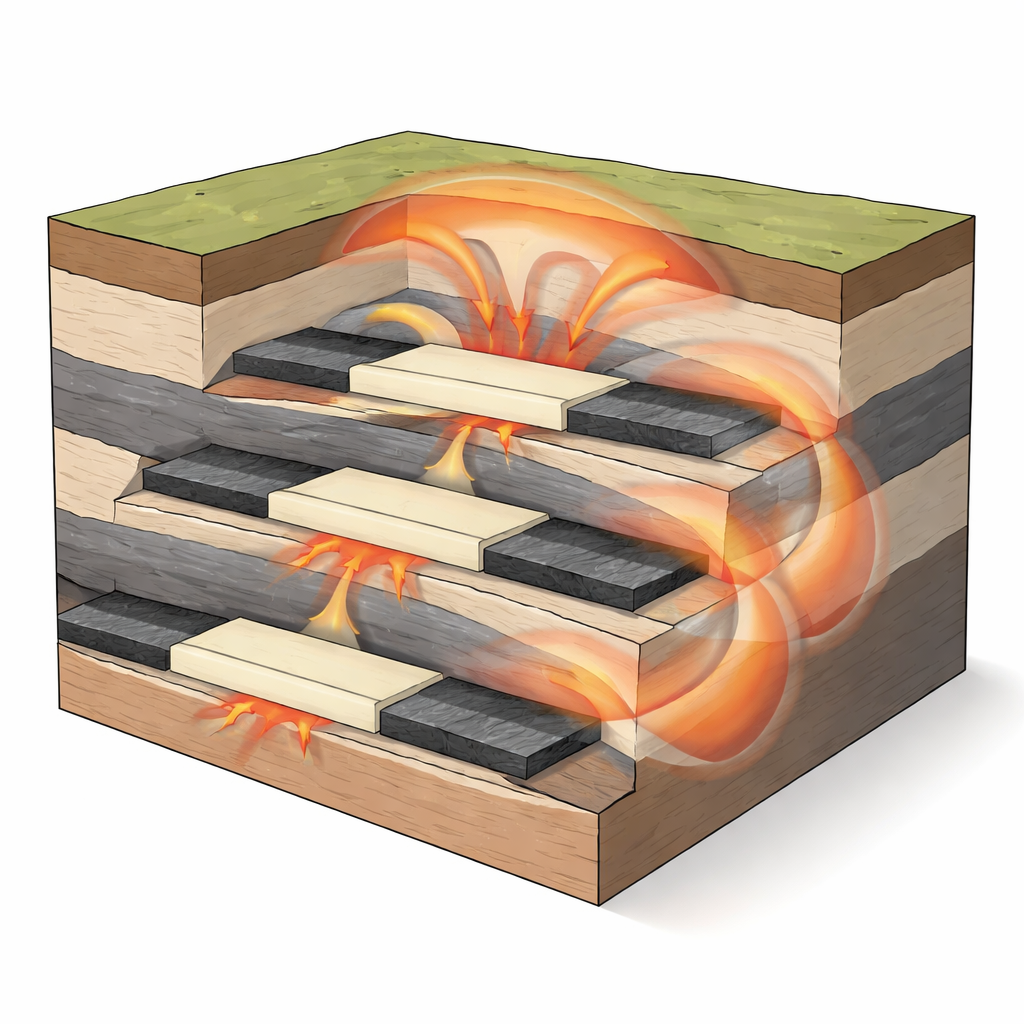

Araştırmacılar beş işletilebilir kömür damarının birbirine nispeten yakın olduğu bir Çin madencilik bölgesine odaklandı. Bu katmanlar işletildikçe, geride kalan boşluklar—cama denir—dikey olarak üst üste gelir ve aralarında farklı dayanımda kaya tabakaları bulunur. Bu tür bir düzenekte gerilmelerin nasıl kaydığını incelemek için ekip, madencilik mühendisliğinde yaygın kullanılan FLAC3D simülasyon programını kullandı. Yeraltı ortamının iki versiyonunu kurdular: tek bir paneli örtecek kadar dar, ince bir model ile yanlara doğru çok daha geniş uzanan tam genişlikte büyük bir model. Ardından farklı damarlar boyunca gerçekçi bir panel işletme dizisini simüle ederek her yeni boşluk oluştuğunda üstteki kayanın ağırlığının kalan kömür ve kayaya nasıl aktarıldığını izlediler.

Model boyutunun resmi nasıl değiştirdiği

Daha küçük bir modelin, madencilik alanına daha yakın yapay yan sınırlarla gerilme dağılımını bozacağını bekleyebilirsiniz—ve gerçekte de öyle, ama belirli bir şekilde. İnce model, özellikle sadece bir veya iki damar işletildiği erken aşamalarda taze işletilmiş panel kenarlarında daha güçlü gerilme birikimi gösterme eğilimindedir. Modelin yanları serbestçe hareket edemediği için sert duvarlar gibi davranır ve gerilmelerin cama kenarlarında yoğunlaşmasına zorlar. Daha büyük modelde gerilmeler daha düzgün yayılır ve kontur paternleri daha gerçekçi görünür. Ancak üç veya daha fazla damar işletildiğinde ince ve büyük modeller arasındaki tepe gerilme değerleri farkı küçülür. Önemli olan, her iki modelin de gerilme tepelerini kömür damarları boyunca neredeyse aynı yerlerde göstermesidir—model boyutu esasen tepelerin nerede olduğundan ziyade ne kadar yüksek olduğunu değiştirir.

İşletilmiş boşluğun içinde gerçekten önemli olan

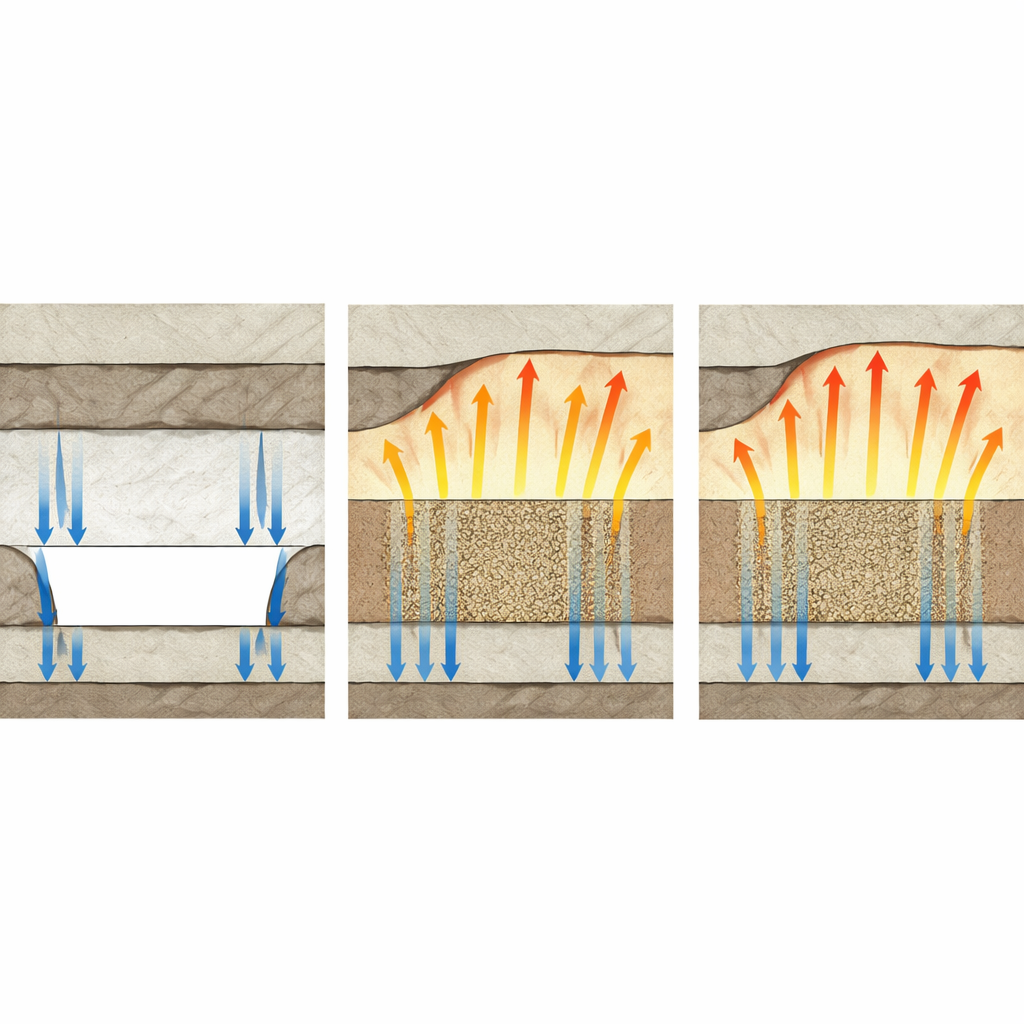

Ekip cama nasıl temsil edildiğini değiştirdiğinde çok daha büyük bir fark ortaya çıktı. Bir versiyonda cama gerçek bir boşluk olarak ele alındı—sözde Null model—herhangi bir direnç sunmayan, bu yüzden gerilmeler çoğunlukla kenarlarda yoğunlaşan bir boşluk. Diğerinde Double-Yield modeli, çöküntü kayasını gevşek ama sıkışabilir bir malzeme olarak ele alarak zamanla belli bir yük taşıyabilmesini sağladı. Bu daha gerçekçi düzenekte gerilmeler yalnızca cama kenarlarında kümelenmez; sıkışan moloz tarafından kısmen yüklenir ve sonra üstteki tavan katmanına yukarı doğru aktarılır. Daha fazla damar işletildikçe ve daha fazla cama üst üste geldikçe Double-Yield modeli, çöküntü zonlarında gerilmelerin nasıl geri kazanılabileceğini ve bu zonlardan nasıl geçebileceğini yakalarken, Null model neredeyse sıfır gerilme bölgeleri bırakarak gerçekçi olmayan sonuçlar verir. Cama modelinin seçimi, sayısal ağın dış boyutundaki herhangi bir değişiklikten çok daha fazla olarak gerilme tepelerinin kömür damarları boyunca nerede görüneceğini güçlü biçimde değiştirir.

Çöken tavanın rolü

Araştırma ayrıca Double-Yield modeli kullanıldığında tavan kayasının cama hangi açıyla çöktüğünün gerilme davranışını nasıl etkilediğini inceledi. Birkaç çökme açısını test ederek yazarlar, daha dik ve daha yaygın tavan çökmelerinin kırık kayanın daha güçlü sıkışmasına ve parçalar arasında daha iyi temasa yol açtığını buldular. Sonuç olarak çöküntü zonu üstteki ağırlığın daha fazlasını taşır, cama içindeki gerilme artar ve ana gerilme yoğunlaşmaları panel kenarlarında sıkı biçimde toplanmak yerine işletilmiş panelin üzerindeki tavan katmanlarına doğru yukarı kayar. Bu davranış, basit boşluk varsayımından daha iyi saha gözlemleriyle uyum gösterir ve cama özelliklerinin, çökmüş kayanın yer altında nasıl sıkıştığına dair gerçek ölçümlerle kalibre edilmesinin önemini vurgular.

Daha güvenli çok katmanlı madencilik için sonuç

Basitçe söylemek gerekirse, çalışma çok katmanlı kömür madenciliğinde modelde camayı doğru temsil etmenin çok büyük bir model kutusu çizmekten daha önemli olduğunu gösteriyor. Dar bir model, tehlikeli gerilme sıcak noktalarının nerede oluşacağını hâlâ tahmin edebilir; ancak mühendisler bunun tepelerin yoğunluğunu abartabileceğini bilmelidir. Yine de gerçekçi, sıkışabilen bir cama modeli—saha koşullarına ve tavan çökme açısına göre ayarlanmış—kullanmak, gerilmelerin üst üste yığılmış işletilmiş zonlar boyunca ve kalan kömür damarlarına nasıl yayıldığını yakalamak için elzemdir. Bu rehberlik, maden tasarımcılarının verimli ama güvenilir simülasyonlar seçmesine yardımcı olur; payanda, destek ve yolların yerleştirilmesini iyileştirerek derin kömür sahalarındaki görünmez kuvvetlerin felaketlere dönüşmeden önce yönetilmesini sağlar.

Atıf: Wang, N., Paneiro, G.A., Li, Y. et al. Mechanisms of stress distribution influenced by numerical model size and goaf parameters in multi-coal seam mining. Sci Rep 16, 11137 (2026). https://doi.org/10.1038/s41598-026-42013-0

Anahtar kelimeler: çok katmanlı kömür madenciliği, cama sıkışması, sayısal modelleme, gerilme yeniden dağılımı, maden tavanı stabilitesi
