CMOS devre uygulamaları için kapsamlı DC, analog/RF ve doğrusal analiz içeren p-tipi çift köprü arası TreeFET tasarımı ve simülasyonu

Günlük Teknoloji İçin Daha Küçük, Daha Hızlı Çipler

Akıllı telefonlardan Wi‑Fi yönlendiricilere kadar modern aletler, transistör adı verilen milyarlarca mikroskobik anahtara dayanır. Mühendisler bu anahtarları daha fazla gücü daha küçük çiplere sığdırmak için sürekli küçültüyor, ancak günümüz tasarımları fiziksel sınırlara dayanıyor: akım sızıntısı, enerji israfı ve yüksek frekanslı sinyallerde bozulma görülebiliyor. Bu makale, gelecekte düşük güçlü, yüksek hızlı elektroniğin performansını artırmaya yardımcı olabilecek, küçük üç boyutlu bir ağaç şeklini andıran yeni bir transistör türünü inceliyor.

Ağaç Benzeri Yeni Bir Transistör Biçimi

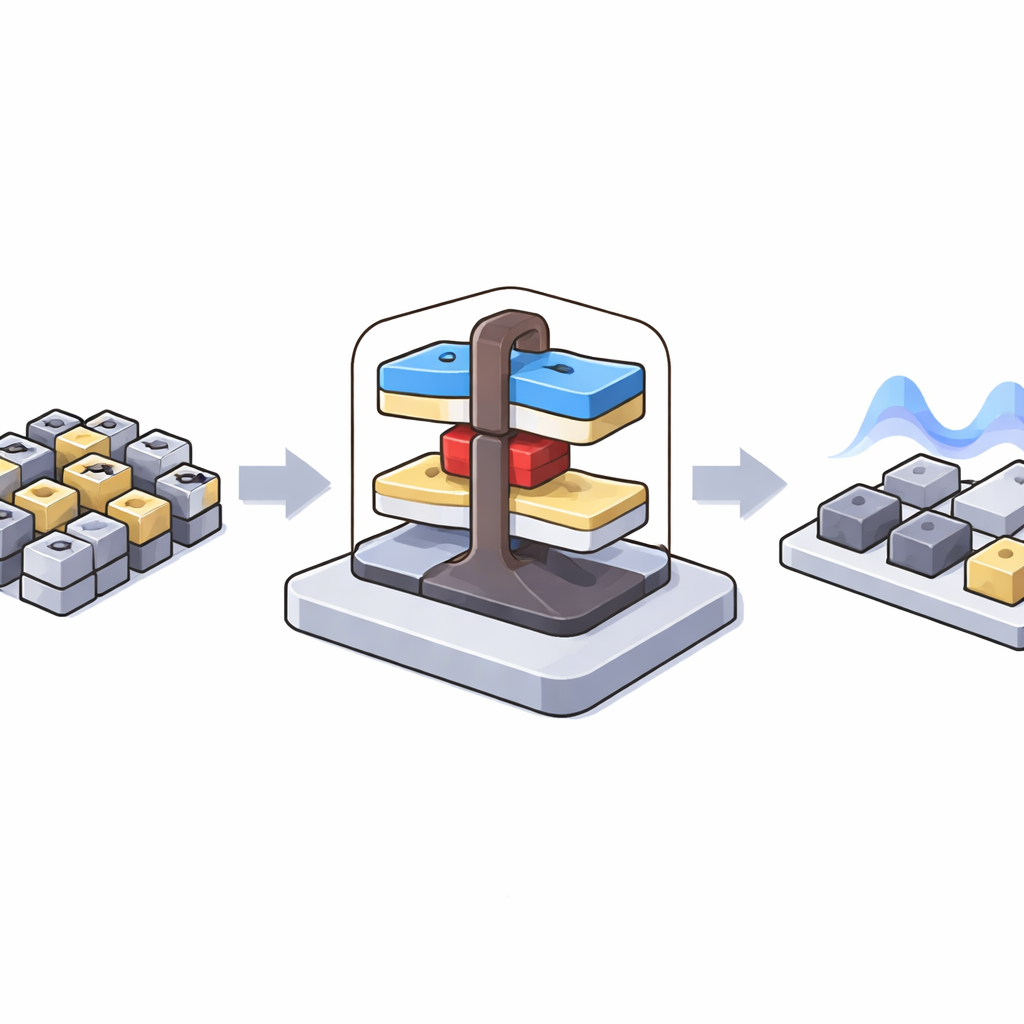

Burada incelenen aygıt, p‑tip Dual Interbridge TreeFET olarak adlandırılıyor; üç nanometreden daha küçük teknoloji kuşakları için tasarlanmış bir anahtar. Basit düz bir kanal yerine, üst üste yığılan iki ince, düz “nanosheet” ve bunları birbirine bağlayan iki dikey köprü kullanıyor; bu yapı ağaç benzeri bir form oluşturuyor. Bu üç boyutlu yapı, akımın aynı anda birden fazla yoldan akmasına izin verirken çevresindeki kapı metalinin içerideki yük üzerinde sıkı kontrol sağlamasına olanak tanıyor. Bu bileşim, transistör açıkken kullanılabilir akımı artırırken kapalıyken istenmeyen akımı azaltıyor ve yoğun mantık çiplerine uygun son derece küçük bir ayak izi içinde çalışıyor.

Anahtarın Çevresindeki Alanı Ayarlamak

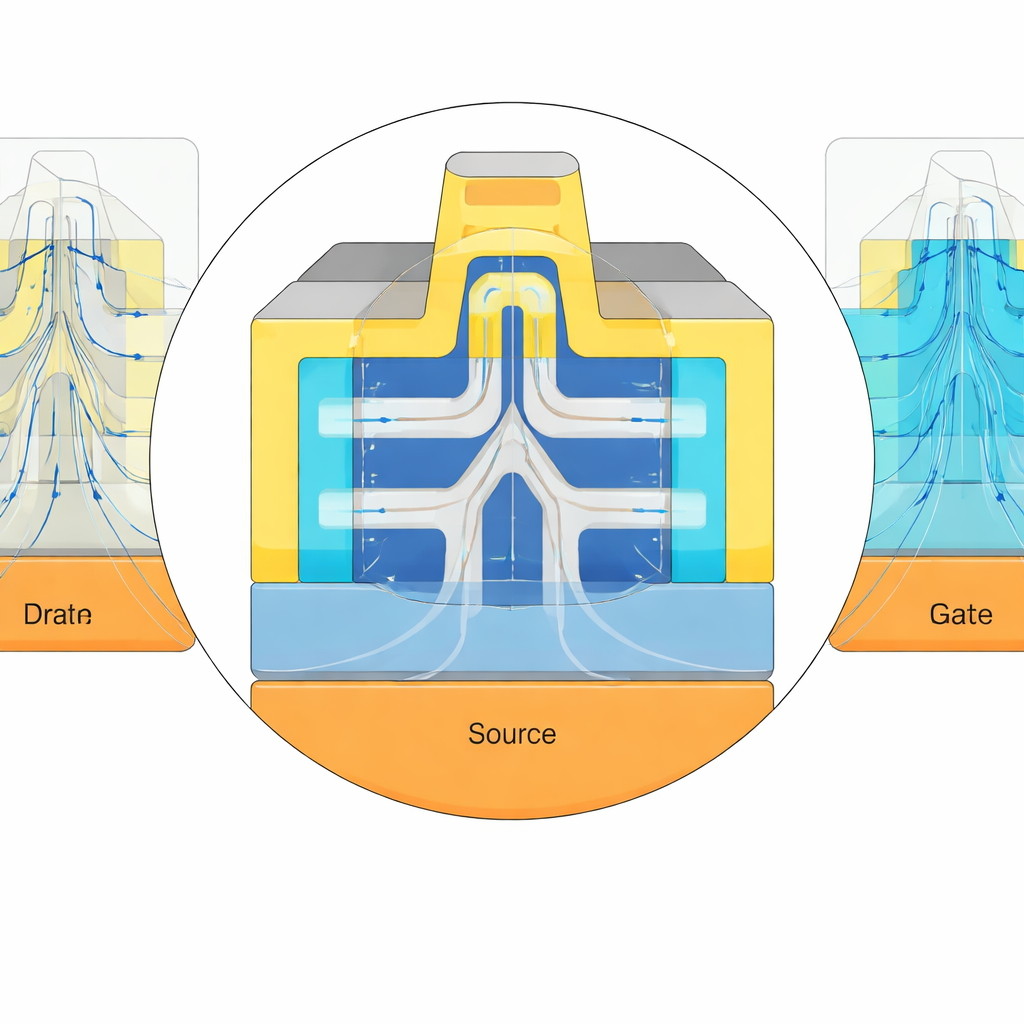

Bu çalışmadaki temel fikir, yalnızca aygıtın çekirdeğinin değil, aynı zamanda kapının yanındaki ince yalıtkan bölgeler olan spacerların da önemli olduğudur. Yazarlar, spacer malzemelerini boşluktan (hava) yaygın oksitlere ve hafniyum oksit adı verilen yüksek‑k bir malzemeye kadar ayrıntılı bilgisayar simülasyonları ile karşılaştırdılar. Yüksek‑k, malzemenin elektrik alanlarına güçlü tepki verdiği anlamına geliyor. Kapının yanında hafniyum oksit kullanıldığında, elektrik alanı kanalı daha etkili biçimde sardı; bu da p‑tip aygıttaki taşıyıcılar olan deliklerin transistör açıkken daha kolay hareket etmesini sağlarken, kapalıyken onları engelleyecek bariyeri yeterince yüksek tutuyor.

Güç, Sızıntı ve Sinyal Kalitesini Dengede Tutmak

Çalışma, hafniyum oksit spacerlarla ağaç benzeri transistörün yaklaşık yüzde 40 daha fazla açık akım, daha keskin açık‑kapalı geçişleri ve genellikle çok küçük aygıtları zorlayan kısa‑kanal etkilerine karşı çok daha iyi direnç sunduğunu gösteriyor. Bu kazanımlar, kapının kanal üzerindeki daha güçlü elektrostatik tutuşundan ve aygıtın giriş voltajına yanıt verme etkinliğini artıran kapı kapasitesindeki artıştan kaynaklanıyor. Ancak bir takas var: yüksek‑k spacerlar ham sürüş gücünü artırırken, aynı zamanda radyo frekansı hızını sınırlayabilecek ve hassas analog ile kablosuz devrelerde sinyal bozulmasına yol açan bazı parazitik kapasiteleri de artırıyor. Buna karşılık, hava gibi daha basit düşük‑k spacerlar daha temiz, daha lineer tepkiler ve daha yüksek kesim‑frekansları sağlıyor, ancak sürüş akımı daha düşük kalıyor.

Tek Bir Aygıttan Çalışan Bir Devreye

Bu tasarımın sadece teorik bir merak olmadığını göstermek için yazarlar, TreeFET’in n‑tip ve p‑tip versiyonlarını kullanarak simüle edilmiş üç aşamalı bir gerilim kontrollü osilatör (VCO) kurdular. Bu tür bir devre, ayarlanabilir periyodik bir sinyal ürettiği için radyo, saat ve iletişim bağlantılarında temel bir yapı taşıdır. Simülasyonlarda osilatör, ılımlı besleme geriliminde 20 gigahertz’in üzerinde frekanslara ulaştı ve frekansı bir kontrol gerilimini değiştirerek düzgün biçimde ayarlanabildi. TreeFET’in güçlü kapı kontrolü ve kompakt geometrisi, salınımların kararlı kalmasına yardımcı olurken, geleceğin kablosuz ve karma sinyal çipleri için çekici olan geniş bir ayar aralığı sundu.

Gelecekteki Elektroniğe Etkisi

Uzman olmayan bir okuyucu için ana mesaj, yazarların temel transistörü küçültmeye devam ederken hem dijital hem de yüksek frekanslı kullanım için davranışını iyileştirmenin gerçekçi bir yolunu tanımlamış olmalarıdır. Üç boyutlu ağaç benzeri kanalı ve onu çevreleyen spacer malzemelerini dikkatle mühendislik ile düzenleyerek, maksimum sürüş gücü ile analog sinyal temizliği arasında nasıl takas yapılabileceğini gösteriyorlar. Yüksek‑k spacerlar mantık devreleri için güçlü, enerji‑verimli anahtarlamayı desteklerken, düşük‑k spacerlar radyo frekansı blokları için daha temiz, daha az bozulmuş sinyaller sunuyor. Bu esneklik, Dual Interbridge TreeFET’lerin yüksek hız, düşük güç ve güvenilir kablosuz iletişim talep eden geleceğin tek çipli sistem tasarımları için çok yönlü yapı taşları haline gelebileceğini gösteriyor.

Atıf: Mounika, S., Nanda, U. Design and simulation of a p-type dual interbridge treeFET with comprehensive DC, analog/RF, and linearity analysis for CMOS circuit applications. Sci Rep 16, 11144 (2026). https://doi.org/10.1038/s41598-026-41484-5

Anahtar kelimeler: nanosheet transistör, gelişmiş CMOS, RF devreleri, aygıt ölçeklendirme, gerilim kontrollü osilatör
