Normal fay hareketinin çok alanlı etkileşim dikkate alınarak su iletim tünellerinin hasar mekanizması üzerindeki etkileri

Yeraltı su tünellerinin depremlerde neden zarar görebildiği

Birçok kent ve tarım bölgesi, suyu dağlardan yerleşim alanlarına taşımak için uzun yeraltı tünellerine güveniyor. Bu yaşamsal tüneller sıklıkla aktif fayları keser—yerkabuğundaki ani hareket edebilen kırık yüzeyler. Bir fay tünelin altında hareket ettiğinde, her iki taraf farklı yönlere itilerek yapıyı çekme ve bükme yüküne sokar. Bu çalışma, böyle bir fay hareketinin büyük su tünellerine nasıl zarar verdiğini ve hangi tasarım tercihlerinin bunları daha güvenli hale getirebileceğini inceliyor.

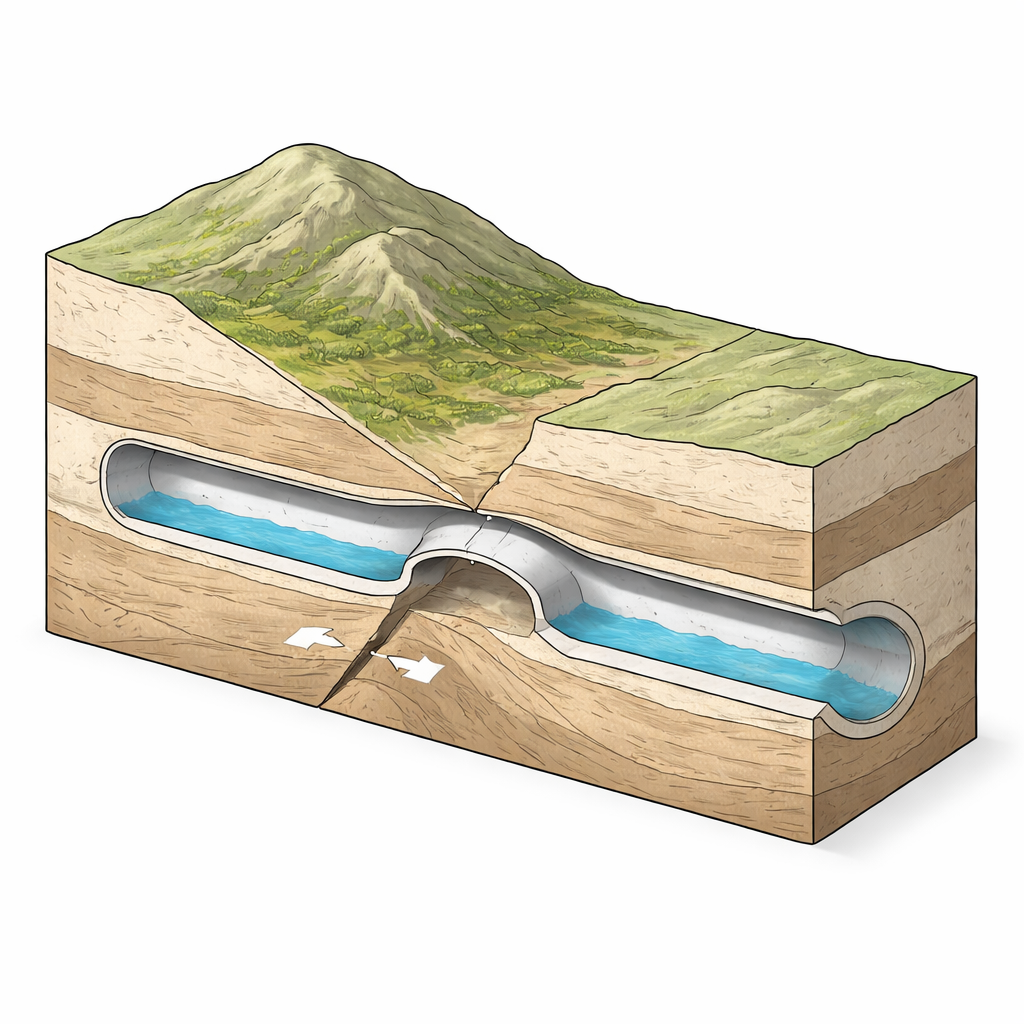

Bir fay su tünelini kestiğinde neler olur

Araştırmacılar, bir blokun diğerine göre aşağı doğru düştüğü normal fay adı verilen yaygın bir fay tipine odaklanıyor. Geçmiş depremlerde, çevreleyen kaya sağlam görünse bile, en ciddi tünel hasarları genellikle tünelin fay hattını kestiği yerde tespit edilmiştir. Bu geçişlerde çatlaklar, kırılmış beton ve hatta çökmeler kaydedilmiştir. İçme suyu ve sulama sistemleri için bu tür başarısızlıklar, tedarikin kesintiye uğramasına, sızıntı ve erozyona neden olur ve derin yeraltında onarımı çok zor ve maliyetli hale getirir.

Kaya, beton ve akan suyu içeren sanal bir deney

Bu sorunu incelemek için yazarlar, normal faydan geçen büyük, basınçlı bir su tünelinin ayrıntılı üç boyutlu bir bilgisayar modelini oluşturdu. Model çevreleyen kayayı, daha zayıf kırıklı bir fay zonunu, tünelin donatılı beton kabuğunu ve içindeki akan suyu içerir. İki özel yazılım aracı birbirine bağlanır: biri katı kaya ve betonun nasıl deforme olduğunu ve çatladığını hesaplarken, diğeri türbülanslı su akışını simüle eder. Bir bağlama platformu bu iki ortamın birbirleriyle “konuşmasına”, tünelin nasıl hareket ettiğini ve suyun ona nasıl kuvvet uyguladığını karşılıklı olarak aktarmasına izin verir. Çok sayıda simülasyon çalıştırmadan önce ekip, modellerini bir ölçekli laboratuvar "kum kutusu" testindeki fayı kesen bir tünel deneyi ile karşılaştırdı. Sayısal tünel, özellikle deformasyonun yoğunlaştığı ve en büyük çatlakların oluştuğu yerler açısından fiziksel modele neredeyse aynı şekilde bükülüp çatladı; bu da sanal düzeneğin ana davranışı yakaladığını gösterdi.

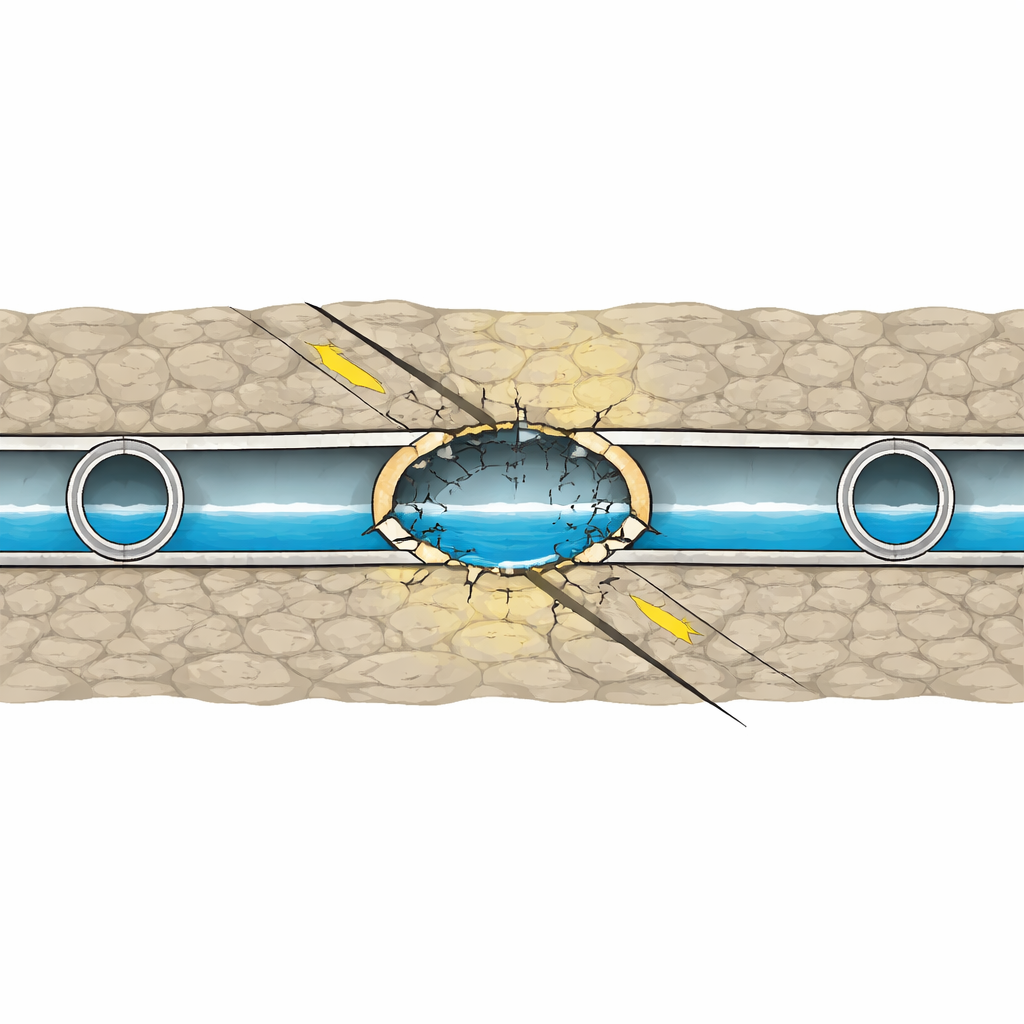

Tünelin neresi ve nasıl zarar görüyor

Tüm simüle edilen senaryolarda bir desen belirgindi: fay hareketi çok lokalize hasar üretti. Fay zonundaki beton kaplama ve her iki tarafta sınırlı bir uzunluk—onlarca metre—şiddetli deformasyon yaşarken, uzun tünelin geri kalanı neredeyse elastik kaldı ve kalıcı değişim azdı. En savunmasız noktalar, fay yakınındaki tünelin taç (üst) ve taban (alt) bölgeleriydi; burada bükülme ve kesme, betonu çekme altında birbirinden ayırmaya yol açtı. Yazarlar, bir tünel kesiti boyunca kaplamanın ne kadar çatladığını özetlemek için Overall Lining Damage in Tension (OLDT) adlı tek bir hasar indeksi kullandılar. Fay kayması arttıkça bu indeks fay zonunda hızla yükseldi ve işlevin neredeyse tamamen kaybına karşılık gelen bir duruma yaklaştı; diğer yerlerde ise düşük kaldı.

Jeoloji ve tasarım tercihleri sonucu nasıl değiştiriyor

Ekip daha sonra beş ana faktörü değiştirdi: fayın ne kadar kaydığı, fayın açısı, kırıklı zonun genişliği, bu zondaki zayıflığın derecesi ve tünel kaplama betonunun dayanımı. Daha büyük fay yer değiştirmeleri, fay zonundaki hasar indeksini güçlü biçimde yükseltti; bu, kalıcı zemin ofsetinin başarısızlığın ana itici güçlerinden biri olduğunu doğruladı. Daha dik fay açılar ve daha geniş kırıklı zonlar, deformasyonların tünel boyunca ne kadar yayıldığını esasen değiştirdi ancak tepe hasarı büyük ölçüde artırmadı. Buna karşılık, fay zonunu daha kohezyonlu (daha dayanıklı) yapmak veya daha yüksek dayanımlı beton kullanmak, şiddetli zarar gören bölgeyi küçülttü ve hasar indeksini düşürdü. İlginç bir şekilde, tünel içindeki basınçlı su kaplama üzerindeki gerilme düzenlerini hafifçe kaydırdı ama tünelin nasıl çöktüğünü temel olarak değiştirmedi; birincil kontrol, kaya, fay zonu ve kaplama arasındaki göreli rijitlik olarak kaldı.

Daha güvenli su altyapıları için anlamı

Mühendisler için mesaj şudur: tasarım çabası tünelin tüm hattı yerine fayı kesen kesite odaklanmalıdır. Çok zayıf bir fay zonunu güçlendirmek veya enjeksiyonla doldurmak ve tünelin fay ile kesiştiği yerde daha dayanıklı kaplama malzemeleri veya özel detaylandırma kullanmak, büyük bir fay kayması olsa bile tam çatlama ve çökme riskini büyük ölçüde azaltabilir. Çalışma ayrıca OLDT gibi tek bir nicel hasar indeksinin tasarım seçeneklerini karşılaştırmaya ve performans hedefleri belirlemeye yardımcı olabileceğini gösteriyor. Özetle, normal fay hareketi ciddi bir tehlike oluşturmakla birlikte, fay çevresindeki kaya tedavisi ve tünel kaplamasının dikkatli tasarımı, bu hayati su iletim tünellerinin gerektiğinde çalışır durumda kalmasını sağlayabilir.

Atıf: Xinwei, Z., Zhanxiang, C. & Weiheng, L. The effects of normal fault movement on the failure mechanism of water conveyance tunnels considering multi-field interaction. Sci Rep 16, 12447 (2026). https://doi.org/10.1038/s41598-026-41070-9

Anahtar kelimeler: su iletim tünelleri, normal faylar, deprem kaynaklı tünel hasarı, akışkan-yapı etkileşimi, yeraltı altyapı güvenliği
