Manyetik akı görüntüleme: 3B bir süper iletken entegre devrede

Neden Gizli Manyetik Desenler Önemlidir

Bilgisayarlar daha yüksek hızlara ve daha düşük enerji tüketimine yöneldikçe mühendisler neredeyse sıfır dirençle elektrik sinyallerini taşıyan süperiletken devrelere yöneliyor. Ancak bu hassas devreler, Dünya’nın manyetik alanı da dahil olmak üzere çok küçük manyetik alanlardan etkilenebiliyor. Bu makale, manyetik akının gerçek, sekiz katmanlı bir süperiletken lojik çip boyunca nasıl geçtiğini inceliyor ve devreyi ya koruyan ya da sessizce bozabilen görünmez desenleri ortaya koyuyor.

Katmanlı Bir Süperiletken Şehir

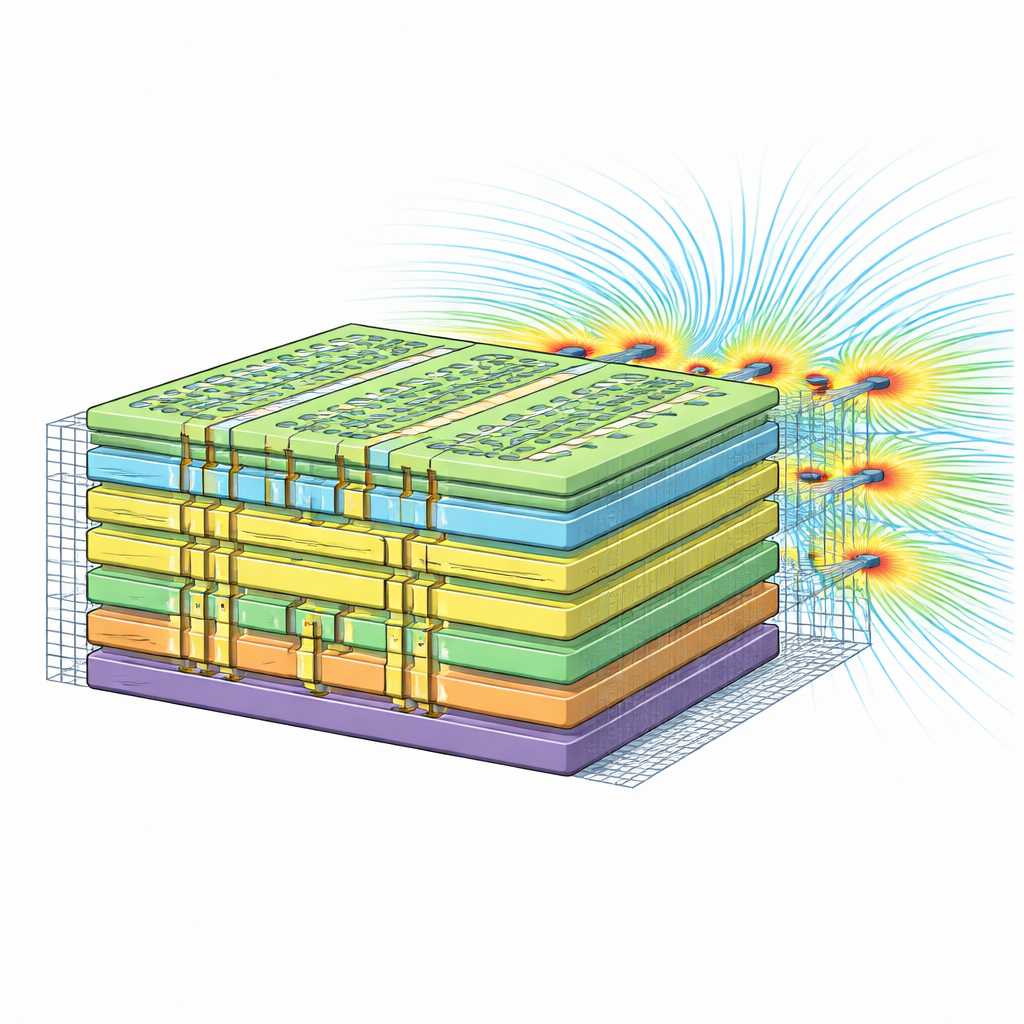

İncelenen aygıt, karmaşık bir dijital kaydırma kaydından oluşuyor: Josephson birleşimlerinden ve süperiletken iletkenlerden inşa edilmiş binlerce tekrarlayan lojik hücre, sekiz ultra ince niyobyum katmanına yayılmış durumda. Bu aktif katmanlar, sinyalleri stabilize etmeye yardımcı olan geniş süperiletken “toprak düzlemleri” ile arasına sıkıştırılmış ve bir manyetik koruma görevi gören ince bir tel ızgarası ile çevrelenmiştir. Tüm çip yalnızca birkaç milimetre genişliğinde olmasına rağmen, hendekler, köprüler ve metal dolgu için küçük kareler içererek manyetik alanlar için üç boyutlu bir labirent oluşturur.

Görünmez Alanların Fotoğraflarını Çekmek

Manyetik akının bu labirente nasıl girdiğini görmek için araştırmacılar magneto-optik görüntülemeyi kullandı. Çipi süperiletkenlik geçiş sıcaklığının altına soğuttular ve üstüne özel şeffaf bir indikatör film yerleştirdiler. Manyetik alan uygulandığında filmin optik özellikleri yerel alana orantılı olarak değişir ve bir kamera çip yüzeyindeki manyetik indüksiyonun ayrıntılı haritalarını kaydedebilir. Alanı artırıp azaltarak veya aygıtı sabit bir alanda soğutarak ekip, akının kenarlardan sürünerek girdiğini, tercih edilen yollar boyunca aktığını ve düzen yerleşiminin belirli özelliklerinde tuzağa düşmesini izleyebildi.

Yönlendirilmiş Yollar ve Manyetik Boğazlar

Görüntüler manyetik akının eşit şekilde sızmadığını gösteriyor. Öncelikle çip kenarındaki büyük bağlantı pedleri etrafında birikir ve ardından akıyı ana toprak düzlemlerine yönlendiren diyagonal kanallar oluşturarak çevredeki tel ızgarası arasından geçer. Oraya ulaştığında, akı tuzlanmış girdapları yönetmek için toprak düzlemlerine açılmış uzun yarık benzeri boşluklarda güçlü şekilde yoğunlaşır. Bazı yarıklar şerit kenarına kadar uzanırken bazıları kısa kalır; bu ince fark, bağlı yarıklar boyunca akının hızla aktığı “hızlı şeritler” yaratır ve bunların arasındaki dar köprülerin yakınında boncuk benzeri kümeler oluşur. Derin katmanlardaki küçük kare dolgu yapıları alanı daha da modüle eder, girdapların tercih ettiği bölgeleri oyup yüksek ve düşük manyetik yoğunlukların karmaşık desenlerini şekillendirir.

Çok Katmanlı Pedler ve Kapanmış Akı Manzaraları

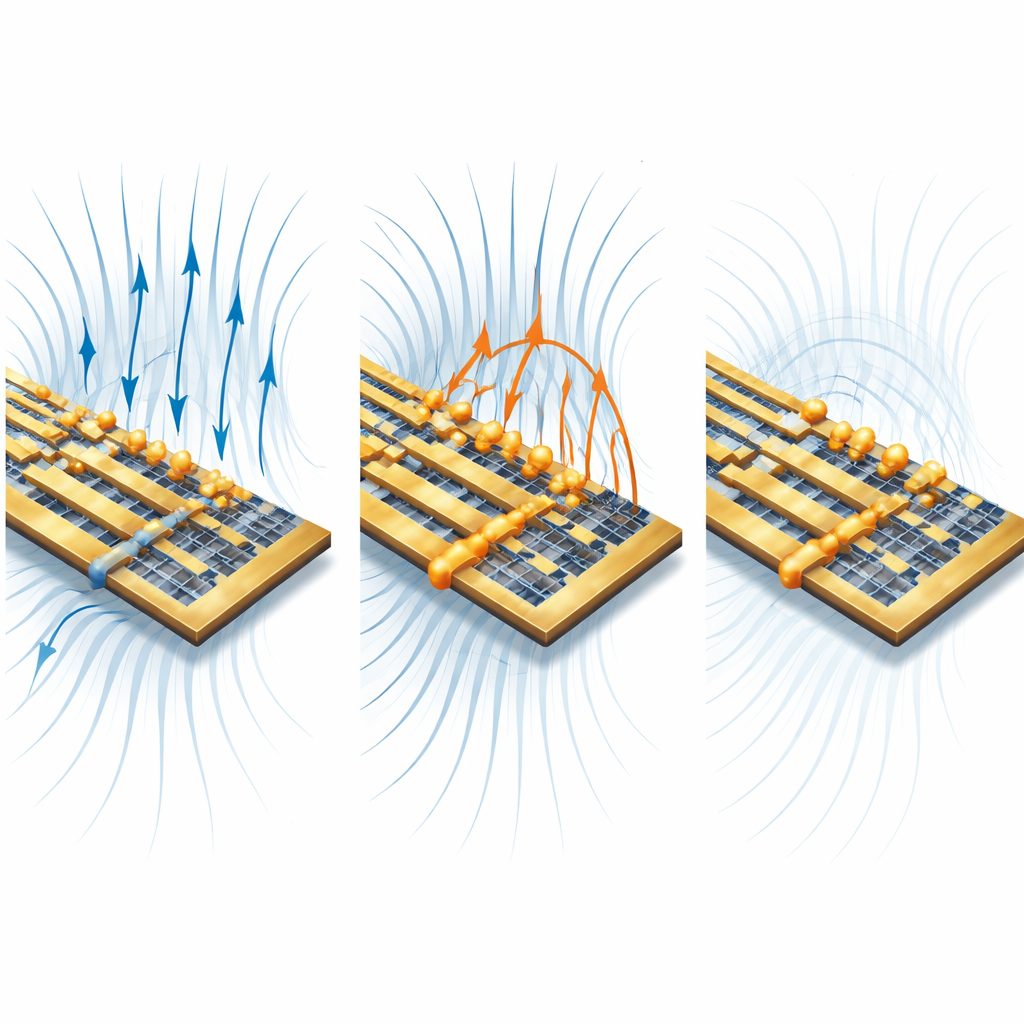

Çipi dış dünyaya bağlayan bağlantı pedlerinin kendi iç yapısı vardır: bazı katmanlar sürekli süperiletken dikdörtgenler iken diğerleri paralel şeritler dizisidir. Alan arttıkça akı önce bu pedlerden kaçınır, sonra şerit projeksiyonları arasındaki kare cepelere nüfuz ederek yoğunlaşmış girdapların tekrar eden bir satranç tahtası deseni oluşturur. Alan azaltıldığında akının büyük bir kısmı, özellikle şerit ağları boyunca ve toprak düzlemlerinin hendeklerinde, hapsolmuş olarak kalır. Hatta çipi çok küçük bir arka plan alanında soğutmak bile zayıf ama düzenli bir desen bırakır: akı kütle süperiletken bölgelerden itilerek tasarlanmış yarıklarda ve ceplerde tercihli olarak depolanır.

Gelecek Süperiletken Çipler İçin Tasarım Dersleri

Genel olarak çip, katı bölgelerdeki akımların manyetik akıyı dikkatle düzenlenmiş deliklere ve kanallara yönlendirdiği bir dilim “süperiletken İsviçre peyniri” gibi davranır. Çalışma, çevreleyen tel ızgarasının orta dereceli manyetik alanları etkili biçimde sildiğini gösterirken, aynı zamanda hendeklerin ve yakın aralıklı yarıkların alanları yerel olarak güçlendirip kararsızlıklara yol açabileceğini; zayıf ortamlarda bile ikincil girdapları tetikleyebileceğini ortaya koyuyor. Akının gerçekte nereye gittiğini ve nerede takıldığını ortaya koyarak bu manyetik görüntüler, toprak düzlemlerinin, yarıkların, ızgaraların ve dolgu yapıların şekillerinin ve yerleşimlerinin iyileştirilmesi için bir plan sağlar. Bu bilgi, enerji verimli, sağlam süperiletken elektroniklerin ve kuantum teknolojileri bileşenlerinin bir sonraki neslini inşa etmek için hayati önem taşıyacaktır.

Atıf: Ren, T., Glatz, A., Jankó, B. et al. Magnetic flux imaging in a 3D superconductor integrated circuit. Sci Rep 16, 12452 (2026). https://doi.org/10.1038/s41598-026-40711-3

Anahtar kelimeler: süperiletken devreler, manyetik akı görüntüleme, Josephson birleşimi lojistiği, akı kapanması, süperiletken elektronik tasarımı
