Düşük gerilimli U-şekilli RF MEMS şönt anahtarı entegrasyonu ile K-bant faz dizisi ışın yönlendirme

Günlük bağlantılar için daha akıllı kablosuz ışınlar

Uçaklardaki uydu internetinden yolu gözetleyen otomobil radarlarına kadar birçok modern sistem, hareketli parça olmadan ışınlarını hızla yönlendirebilen antenlere dayanır. Bu makale, böyle antenlerin ışınlarını çok az enerji harcayarak daha verimli yönlendirmesine yardımcı olan, çip üzerinde inşa edilmiş küçük bir mekanik anahtarı tanımlar. Bu gelişme, geleceğin 5G/6G ağlarını, uydu bağlantılarını ve radar sensörlerini daha küçük, daha ucuz ve sınırlı güç kaynaklarıyla çalıştırması daha kolay hale getirebilir.

Radyo ışınlarını yönlendirmenin önemi

Geleneksel antenler enerjiyi sabit yönlerde yayar, tıpkı bir ampul gibi. Buna karşılık faz dizisi antenler, bir arama lambası gibi işler: birçok küçük anten elemanı ve dikkatle zamanlanmış sinyaller kullanarak ışını ihtiyaç duyulan yere iterler. Bu elektronik yönlendirme, hızlı hareket eden uydular, yüksek hızlı araçlar ve yoğun kentsel kablosuz ağlar için hayati öneme sahiptir. Ancak sinyal zamanlamasını ayarlayan devreler genellikle güç israfına ve sinyal bozulmasına yol açar; özellikle gelecek nesil iletişimler için önemli olan K-bantında (yaklaşık 18–27 GHz) bu sorunlar daha belirgindir.

Radyo dalgalarını yönlendiren minik hareketli parçalar

Yazarlar RF MEMS anahtarı olarak adlandırılan özel bir bileşene odaklanır—esasen küçük bir metal kiriş olup, radyo sinyalinin akışını değiştirmek için küçük bir voltajla çekilip yere temas ettirilebilir. Bu çalışmada, her iki uçtan sabitlenmiş ve katlanmış bir yay gibi ileri geri kıvrılan yeni bir “U-şekilli meander” kiriş tasarlamışlardır. Bu şekil kirişi daha esnek kılar; böylece önceki tasarımlara göre çok daha düşük kontrol voltajı ile hareket ederken, yere temas ettiğinde güçlü bir elektriksel bağlantı oluşturur. Kiriş yukarıdayken radyo dalgaları neredeyse bozulmadan geçer; çekildiğinde ise sinyali yönlendiren güçlü bir kapı gibi davranır.

Kontrollü bir gecikme hattı inşa etmek

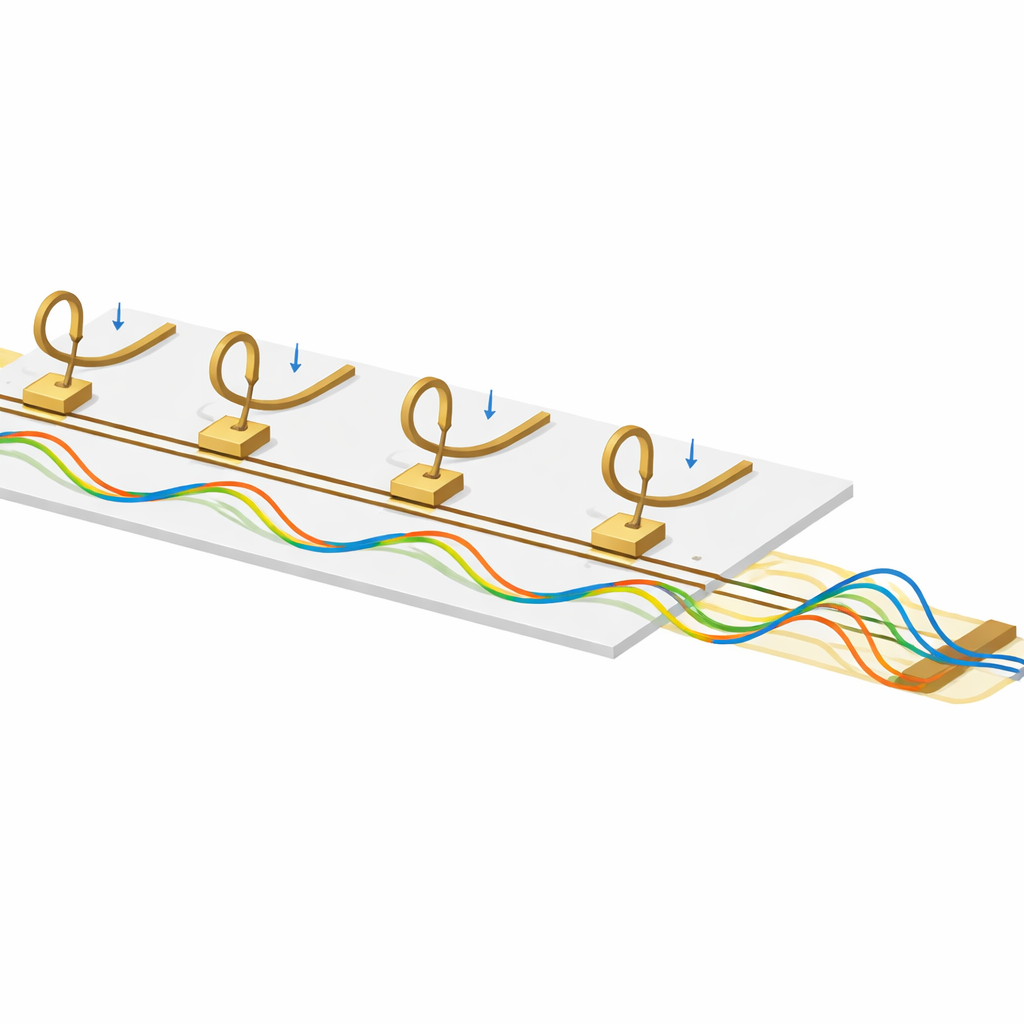

Bu anahtarları kullanışlı bir yönlendirme aracına dönüştürmek için ekip, bunları özel bir yüksek empedanslı iletim hattı boyunca sıralayarak dağıtılmış MEMS iletim hattı faz kaydırıcı oluşturur. Her anahtar etkinleştirildiğinde hatta küçük ek bir kapasitans ekleyerek dalgayı biraz yavaşlatır. Belirli bir bölümde kaç anahtarın açık olduğu seçilerek sinyalin toplam gecikmesi ayrık adımlarda ayarlanabilir. Bu faz kaydırıcıları dört elemanlı K-bant yama dizisindeki bireysel anten elemanlarına bağlayarak araştırmacılar, bileşik ışını eğmek için gerekli olan her elemandan bir sonrakine kontrollü bir gecikme ilerleyişi uygulayabilirler.

Dayanıklılık, kararlılık ve düşük kayıp için mühendislik

Bu kirişler fiziksel olarak hareket ettiğinden, yazarlar cihazın gerçek dünya koşullarına dayanmasını sağlamak için ayrıntılı mekanik ve termal simülasyonlar yapar. Metaldeki gerilmelerin kırılma sınırının çok altında kaldığını ve üretim değişkenlikleri dahil edildiğinde bile sağlam bir emniyet payı olduğunu gösterirler. Yapının doğal titreşim frekansları günlük titreşimlerin sorun çıkarma olasılığını düşük tutacak kadar yüksektir. Yükseltilmiş sıcaklıklara ısıtma performansta yalnızca küçük değişikliklere yol açar ve elektrostatik tahrik yöntemi neredeyse hiç sürekli güç çekmez: her anahtarlama olayı için gereken enerji yalnızca birkaç pikojuldür, bu da tipik yönlendirme hızlarında ortalama güç kullanımını ihmal edilebilir kılar.

Daha keskin ışınlar, daha nazik kontrol

Faz kaydırıcı anten dizisiyle birleştirildiğinde simülasyonlar, ışının yüksek verimliliği korurken ve istenmeyen yan lobları düşük tutarken ±30 derece civarında düzgün bir şekilde yönlendirilebildiğini gösterir. K-bantı genelinde yeni anahtar çok düşük sinyal kaybı ve açık-kapalı durumlar arasında güçlü izolasyon sağlar; bu da radyo gücünün neredeyse tamamının korunup temiz bir şekilde yönlendirildiği anlamına gelir. Literatürde bildirilen benzer cihazlarla karşılaştırıldığında, bu tasarım önemli ölçüde daha düşük kontrol voltajı, daha düşük kayıp ve daha iyi güvenilirlik sunar; üstelik ön uç modüllerle uyumlu kompakt bir düzen içinde.

Gelecek kablosuz ekipman için anlamı

Basitçe söylemek gerekirse, çalışma, bir akıllı telefonla benzer bir voltaj kullanarak yüksek frekanslı ışınları yeniden şekillendirebilen, neredeyse hiç güç harcamayan veya sinyali bozmayacak mikroskobik bir radyo anahtarını gösterir. Simülasyonlarda hem verimli hem de sağlam olduğundan, yaklaşım 6G baz istasyonları, gelişmiş otomobil radarları veya yeniden yapılandırılabilir uydu bağlantıları için öngörülen çok elemanlı yoğun diziler için uygundur. Çalışma şu anda simülasyonlara dayalıdır; bir sonraki adımlar cihazı üretmek ve laboratuvarda test etmek olsa da, şimdiden daha çevik ve enerji tasarruflu kablosuz donanıma umut vadeden bir yol çiziyor.

Atıf: Anusha, Y., Guha, K., Mummaneni, K. et al. Low-voltage U-shaped RF MEMS shunt switch integration for K-band phased array beam steering. Sci Rep 16, 11585 (2026). https://doi.org/10.1038/s41598-026-36980-7

Anahtar kelimeler: fazlı dizi antenler, RF MEMS anahtarları, ışın yönlendirme, milimetre dalga iletişimi, 6G ve uydu sistemleri
