Kristallerdeki küçük bükülmelerin geleceğin elektroniğine nasıl güç verebileceği

Birçok modern elektronik malzemenin içinde, elektrik yükleri sadece durağan durmaz—bilgi depolayabilecek veya çok küçük sinyallere yanıt verebilecek karmaşık düzenler halinde dizilirler. Bu çalışma, kristallerdeki en yaygın kusurlardan biri olan dislokasyonların bile, elektriği nanometre ölçeğinde son derece düzenli bir şekilde organize etmek için kullanılabileceğini gösteriyor. Antiferroelektrik olarak bilinen önemli bir malzeme sınıfında bunu yaparak, çalışma basit açık–kapalı haller yerine gizli “topolojik” desenleri kullanan ultra verimli kondansatörler, sensörler ve diğer nanoelektronik aygıtlara yeni yollar açıyor.

Figure 1
Figure 1.

Kristal kusurlarıyla elektriği şekillendirmek

Türbülanslar, skyrmiyonlar ve diğer dönen yük dokuları gibi bu egzotik desenler üzerine önceki araştırmaların çoğu, yerleşik bir elektrik kutuplaşması koruyan ferroelektriklere odaklandı. Antiferroelektrikler bunların yakın akrabalarıdır, ancak iç dipolleri birbirini yok eder; güçlü bir elektrik alan uygulanmadıkça net bir kutuplaşma oluşmaz. Bu iptal durumu, onları yüksek enerjili kondansatörler ve soğutma cihazları için çekici kılarken, aynı zamanda küçük elektrik dipollerini karmaşık şekillere büküp döndürmeyi zorlaştırır. Yazarlar, bu zorluğu atlatmak için kristallerin doğal olarak bol miktarda sunduğu bir şeyi kullanıp kullanamayacaklarını sordular: bir film ile uyumsuz bir alt tabaka buluştuğunda gerilmeyi hafifleten, tek boyutlu çizgi kusurları olan dislokasyonları.

Uyumsuzluktan düzenli bir örgü oluşturmak

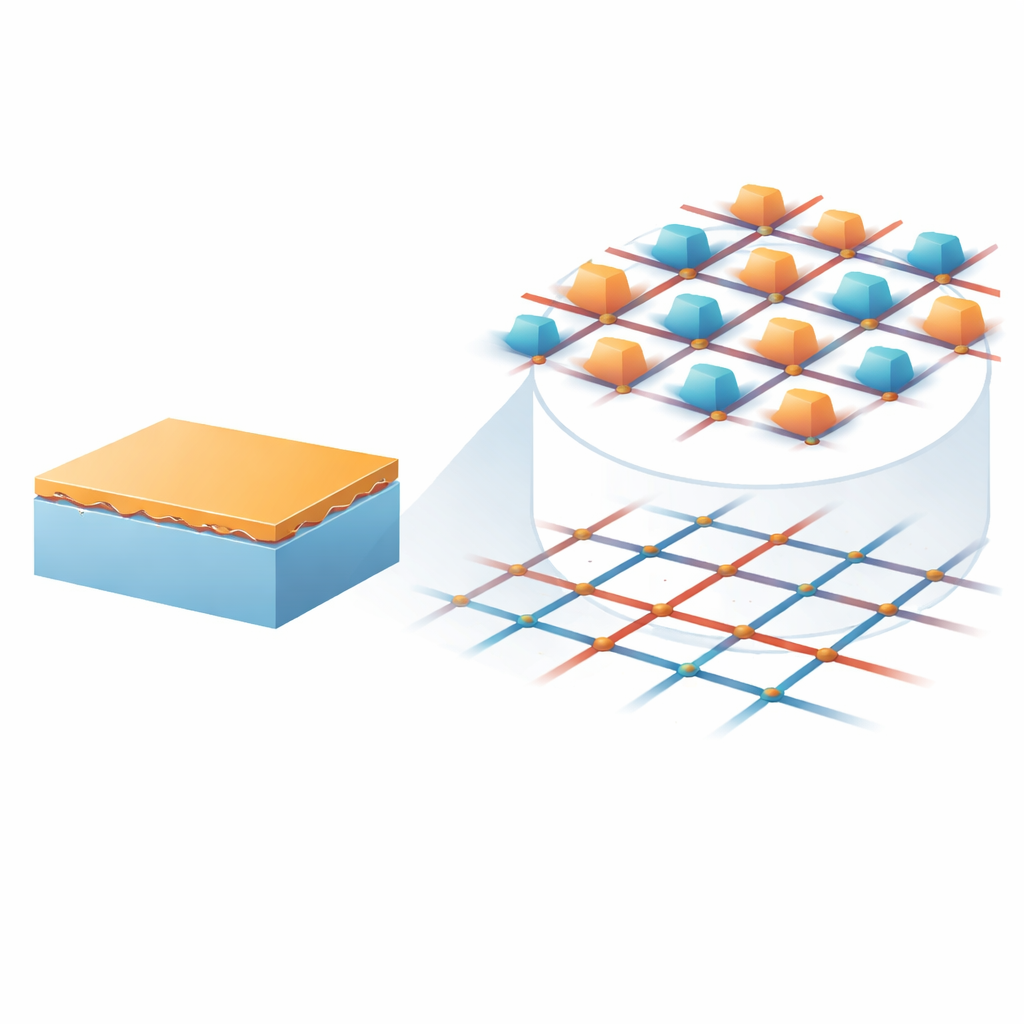

Takım, klasik antiferroelektrik bileşik kurşun zirkonat (PbZrO3) in ultrathin filmlerini—sadece yaklaşık 5 nanometre kalınlığında—potasyum tantalat (KTaO3) kristalleri üzerine büyüttü. İki malzemenin atomik aralıkları biraz farklı olduğu için film ve alt tabaka mükemmel şekilde uymuyor. Yüksek çözünürlüklü elektron mikroskopisi, arayüzün dikey yönde geçen yoğun, iki boyutlu bir dislokasyon ızgarası oluşturarak tepki verdiğini ortaya koydu. Geometrik gerilme haritalaması, bu dislokasyonların sıkıştırılmış ve gerilmiş bölgelerden oluşan periyodik bir manzara yarattığını; her dislokasyon çekirdeği yakınında çok keskin gerilme gradyanları bulunduğunu ve bunların filme yalnızca birkaç nanometre kadar nüfuz ettiğini gösterdi.

Birleşen ve dağılan elektrik desenleri

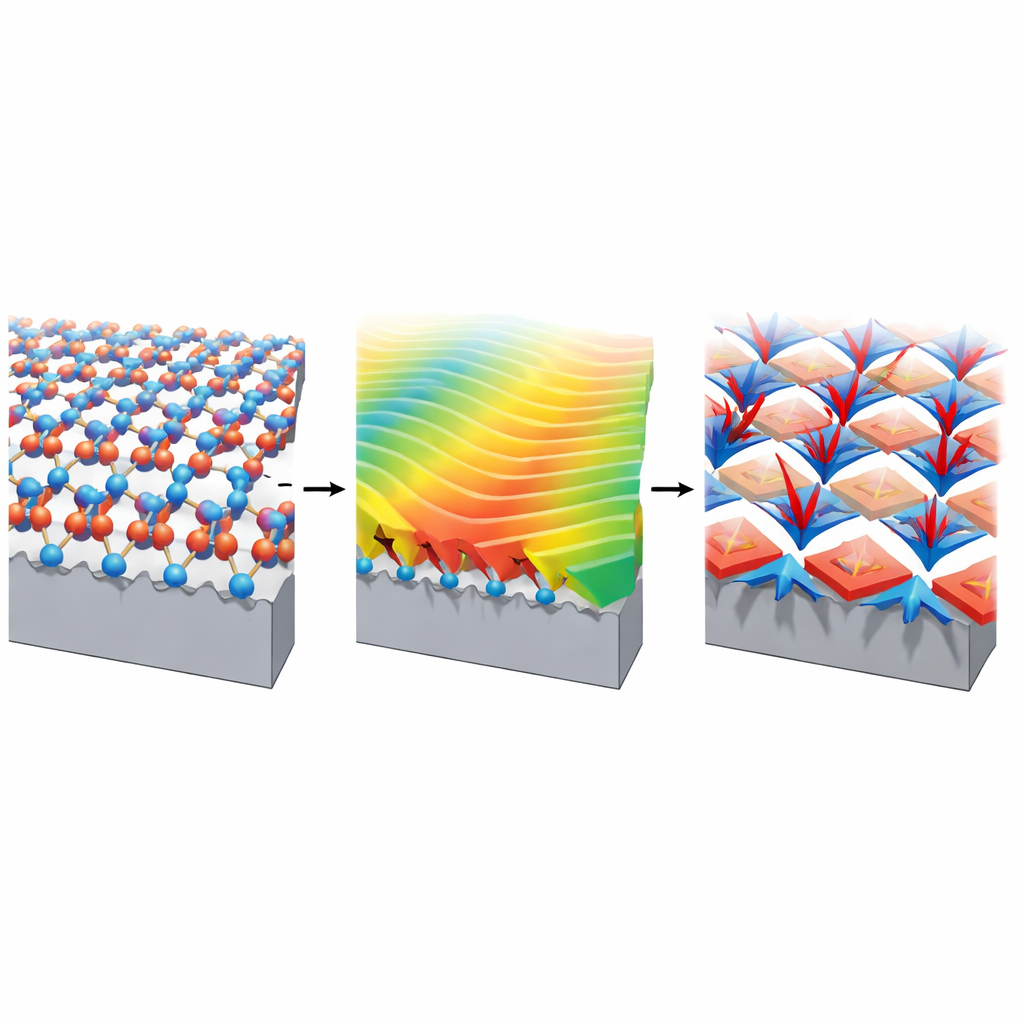

Yapısal ızgaranın filmin elektriksel davranışını nasıl etkilediğini görmek için araştırmacılar, yerel kutuplaşmanın parmak izleri olan kurşun atomlarının çok küçük yer değiştirmelerini haritaladılar. Kutuplaşım vektörlerinin dislokasyon çekirdeklerine doğru birleştiğini ve aralarındaki boşluklarda dağıldığını; filmin tamamında düzenli bir desen oluşturduğunu buldular. Üçboyutlu yapıda, her çekirdek merkezine doğru birleşen bir “antikirpi” bölge barındırırken çevreleyen bölgeler tamamlayıcı dağılan yapılar oluşturuyordu. Bu birimler birlikte, dönüşümlü birleşen ve dağılan kutupsal dokuların dama tahtası benzeri bir örgüsünü döşüyor. Plan-görünüm görüntüleri ve gelişmiş faz-kontrast teknikleri, bu desenin yerel bir tesadüf değil, dislokasyon ağının doğrudan bağlı olduğu genişletilmiş, son derece düzenli bir topolojik dizi olduğunu doğruladı.

Figure 2
Figure 2.

Gerilme gradyanlarının gizli düzeni nasıl yönlendirdiği

Bu düzenin arkasındaki mekanizmayı anlamak için yazarlar, elastisite, elektrostatik ve bir gerilme gradyanının kutuplaşma indükleyebildiği flexoelektrik etkiyi birleştiren faz-alan (phase-field) simülasyonları kullandılar. Simülasyonlar, birleşen ve dağılan kutupsal merkezlerin dama tahtası düzenini yeniden üretti; birleşen merkezler dislokasyon hatlarına sabitlenmişti. Analiz, iki bileşenin iş birliği yaptığını gösterdi: gerilmenin belirli kutupsal yönelimleri tercih ettiği konvansiyonel elektrostriksiyon ve dislokasyonlar yakınındaki keskin gerilme gradyanları tarafından üretilen çok güçlü, yerel flexoelektrik alanlar. Bu alanlar santimetre başına onlarla megavolta ulaşabilir ve yerel kutuplaşma yönünü tersine çevirecek kadar güçlü olup antikirpi örgüsünü stabilize edebiliyor. Kimyasal haritalama bileşim değişikliklerini dışladı; bu etkinin safsızlıklardan değil, tamamen mekanik–elektrik kökenli olduğunu gösterdi.

Akıllı, uyarlanabilir malzemeler tasarlamanın yeni yolları

Antikirpi örgüsü mikroskop altında güzel görünmenin ötesinde işlevler barındırıyor. Simülasyonlar, hem birleşen hem de dağılan çekirdeklerde negatif dielektrik geçirgenliği cepleri ortaya koyuyor—bu, elektronik anahtarlardaki güç tüketimini azaltmaya yardımcı olabilecek yerel negatif kapasitans formu. Deneyler ayrıca bu örgüyü barındıran filmlerin, dislokasyon etkisinin zayıfladığı daha kalın filmlere kıyasla geliştirilmiş elektro-mekanik yanıt gösterdiğini ortaya koyuyor. Dislokasyonlar kristal malzemelerde neredeyse evrensel olduğu için çalışma genel bir strateji öneriyor: yerleşik yapısal kusurları, sadece ferroelektrikler değil antiferroelektrikler ve diğer kuantum malzemeler de dahil olmak üzere birçok bileşende kutupsal desenleri şekillendirmek için tasarım aracı olarak kullanmak. Basitçe söylemek gerekirse, çalışma kaçınılmaz kusurları nanoskopik elektrik dokuları için hassas bir “bağlantı şeması”na dönüştürmenin yollarını gösteriyor ve topolojiden başlayan yeni nesil aygıtlara işaret ediyor.

Atıf: Jiang, RJ., Zhu, MX., Liu, SZ. et al. Strong interplay between polar and structural topologies. Nat Commun 17, 3882 (2026). https://doi.org/10.1038/s41467-026-70515-y
