Piezorezistif diferansiyel basınç sensörünün aşırı yük kapasitesini artırmak için mikroskala etkisinden yararlanma

Neden küçük basınç sensörleri önemli

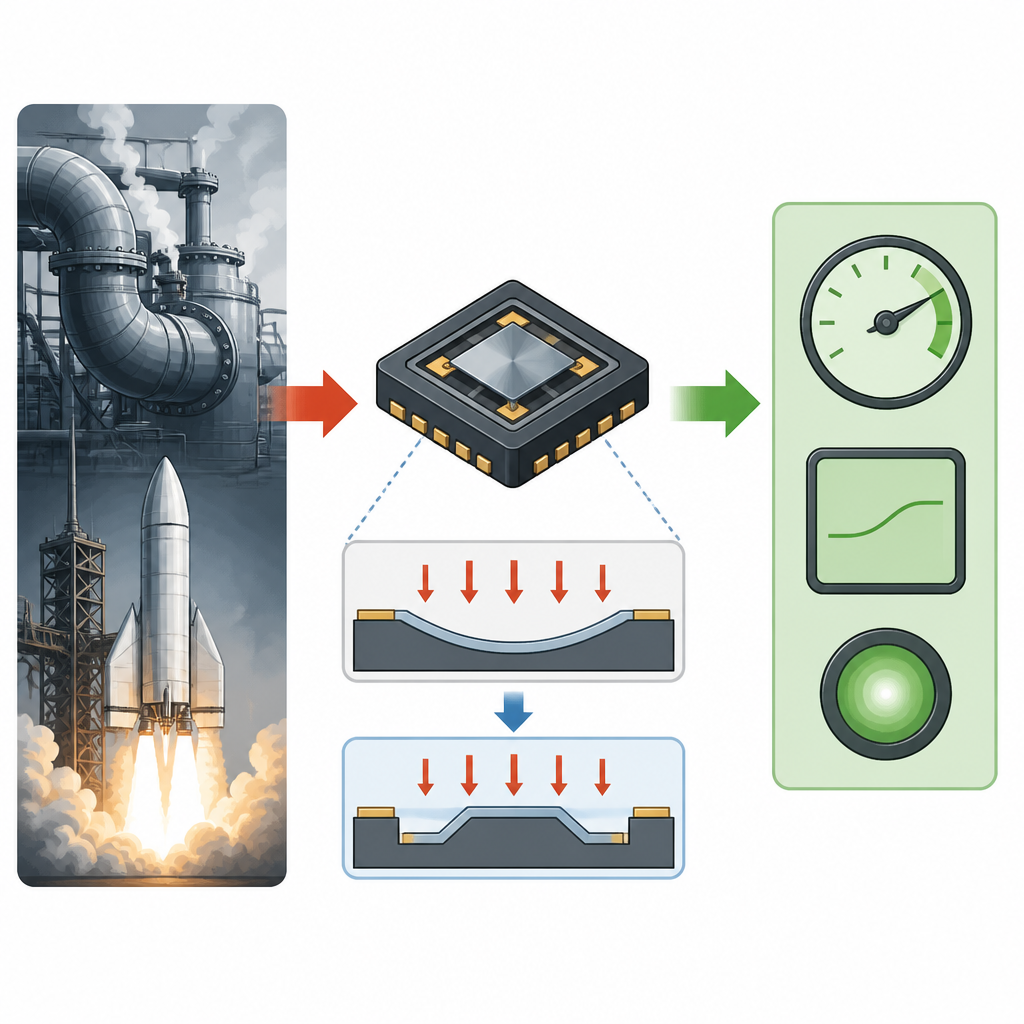

Uçaklardan roketlere, otomobillerden petrol kuyularına kadar birçok makine güvenli ve doğru çalışmak için basınç sensörlerine dayanır. Ancak ani basınç artışları, bu sensörlerin içindeki hassas silikon parçaları çatlatıp, en çok ihtiyaç duyulduğunda iş göremez hale getirebilir. Bu çalışma, bir basınç sensörünün kalbini dikkatle yeniden şekillendirip incelterek faydasından ödün vermeden nasıl çok daha dayanıklı hâle getirilebileceğini gösteriyor.

Küçük ölçeğe daha yakından bakış

Modern birçok basınç sensörünün özü, basınç değiştiğinde hafifçe bükülen tek kristal silikonun ince bir tabakasıdır. Çok küçük boyutlarda, malzemeler günlük nesnelerde gözlemlediğimizden farklı davranabilir. Yazarlar, bu silikon tabakanın kalınlığı yüzlerce mikrometreden sadece birkaç düzine mikrometreye inerken dayanımının nasıl değiştiğini araştırdı. Küçük membranları patlatana kadar basınç uygulayıp ardından içlerindeki gerilmeleri bilgisayar modelleriyle haritalayarak, daha ince membranların kırılmadan önce aslında daha yüksek gerilmelere dayanabildiğini buldular.

Boyut küçüldükçe dayanım nasıl artıyor

Deneyler, silikon membranlar inceldikçe kırılmaları için gereken gerilmenin önce arttığını sonra da sabitlendiğini gösterdi. Ekip bunu yüzeydeki mikroskobik çatlaklar fikriyle açıklıyor. Daha kalın parçalar daha geniş bir yüksek gerilmeli alan içerir; dolayısıyla bu küçük kusurlardan birinin arızayı tetikleme olasılığı daha yüksektir. Daha ince parçalar ise daha küçük bir gerilmeli alana ve daha az tehlikeli kusura sahiptir, bu yüzden daha yüksek gerilimi taşıyabilirler. Bilgisayar simülasyonları, daha kalın membranların çatlağın yayılma olasılığını artıran daha geniş gerilme yoğunlaşma bölgeleri geliştirdiğini doğruladı.

Daha sağlam bir sensör membranı tasarlamak

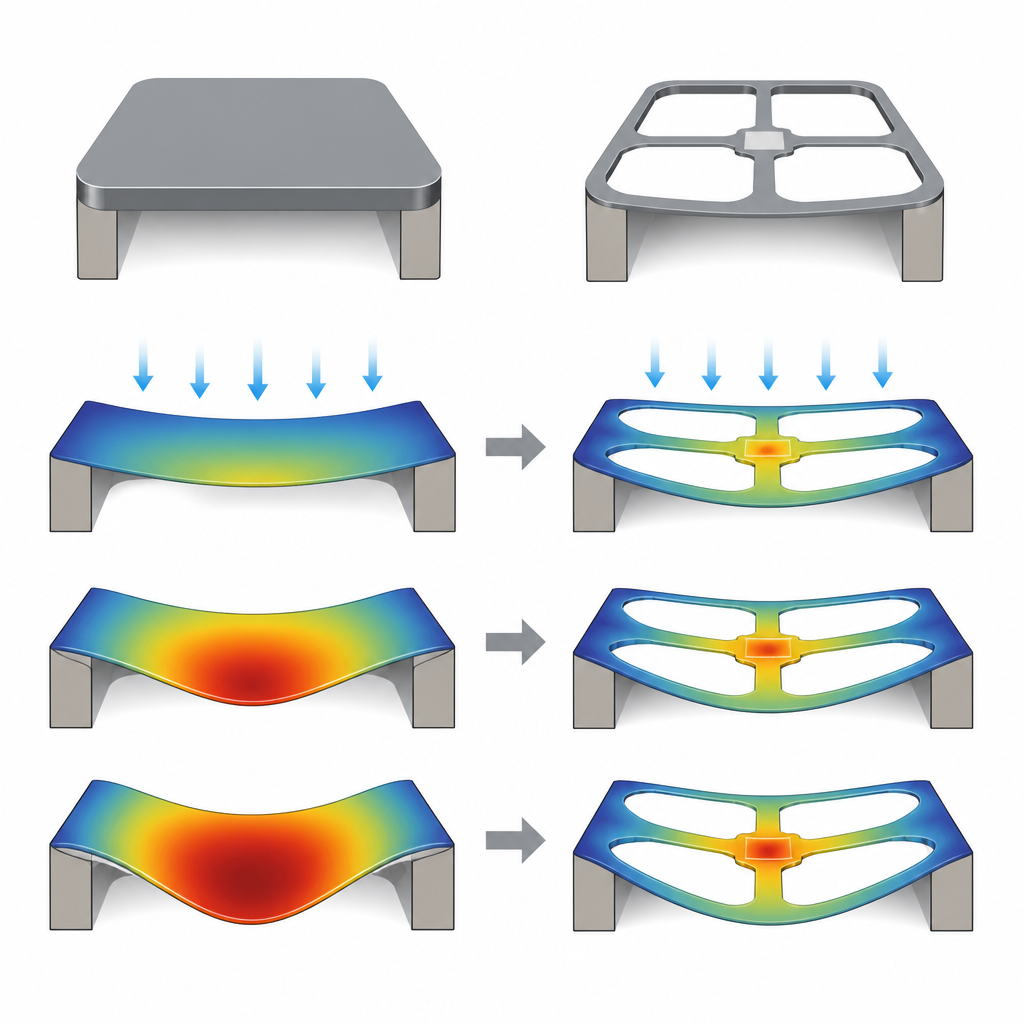

Bu anlayışla güçlenen araştırmacılar, ultra ince silikon tabaka üzerinde haç biçiminde bir kiriş ve yuvarlatılmış köşeleri olan merkezi bir ada ekleyen CBIF adlı yeni bir algılama membranı tasarladı. Haç ve ada, elektrik dirençlerinin bulunduğu yerlerde faydalı gerilmeyi yoğunlaştırmaya yardımcı olarak sensörün duyarlılığını korurken, yuvarlatılmış özellikler çatlak başlatabilecek keskin gerilme doruklarını yumuşatır. Ultra ince membran, inceldikçe ortaya çıkan boyuta bağlı dayanım kazanımından yararlanır. Bilgisayar optimizasyonu kullanarak, sensör normal aralığının çok ötesindeki basınçlar altında bile gerilmenin kırılma sınırının altında kalmasını sağlayacak şekilde membranın ana boyutlarını ayarladılar.

Simülasyondan çalışan çiplere

Ekip daha sonra oksidasyon, ıslak aşındırma ve camla bağlama gibi standart silikon işleme adımlarını kullanarak gerçek basınç sensörü çipleri üretti. Üç tasarımı karşılaştırdılar: geleneksel düz "C-tipi" membran, kalın CBIF membran ve optimize edilmiş ultra ince CBIF versiyonu. Hepsi 0 ila 100 kilopascal aralığını ölçecek şekilde üretildi. Elektriksel testler, yeni CBIF sensörünün pratik bir duyarlılığı yaygın cihazlarla benzer düzeyde koruduğunu gösterdi. Sınırlarına kadar zorlama durumunda, geleneksel membran normal maksimum basıncının biraz üzerinde altı katı civarında başarısız olurken, kalın CBIF versiyonu yaklaşık sekiz kat dayanabildi; mikroskala güçlendirme içeren ultra ince CBIF tasarımı ise yaklaşık on buçuk kata kadar dayanabildi.

Gerçek dünya cihazları için ne anlama geliyor

Basitçe söylemek gerekirse, çalışma sensör membranını daha ince ve şekil olarak daha akıllı yapmakla bir basınç sensörünün ne kadar kötü muameleye dayanabileceğinin önemli ölçüde artırılabileceğini gösteriyor. Silikon çok ince yapıldığında ortaya çıkan doğal dayanım artışını ve gerilmeye uygun bir düzenlemeyi birleştirerek, araştırmacılar ani aşırı yüklemeler altında kırılması çok daha zor fakat yine de net okumalar veren bir sensör yarattı. Bu yaklaşım, uçaklarda, otomobillerde ve enerji sistemlerinde gelecekteki sensörlerin daha uzun ömürlü olmasına ve sert basınç sıçramalarına maruz kaldıklarında daha az arıza yapmasına yardımcı olabilir.

Atıf: Li, M., Qiu, H., Yang, X. et al. Leveraging the microscale effect to enhance the overload capacity of a piezoresistive differential pressure sensor. Microsyst Nanoeng 12, 188 (2026). https://doi.org/10.1038/s41378-026-01332-y

Anahtar kelimeler: MEMS basınç sensörü, silikon diyafram, mikroskala etkisi, sensör aşırı yükü, piezorezistif algılama
