Desenlenmiş kaplama teknolojisiyle 8 milyon Q-faktörlü mikro yarım küresel rezonatör jiroskopların üretimi

Daha sabit hareket sensörleri için akıllı kaplamalar

Akıllı telefonlardan uzay araçlarına kadar modern navigasyon, temiz ve öngörülebilir titreşmesi gereken küçük hareket sensörlerine dayanır. Bu makale, metal kaplamaların çukur biçimli bir cam sensör üzerine yeni bir yerleştirme yönteminin gizli enerji kayıplarını önemli ölçüde nasıl azalttığını ve bu cihazları daha önce hantal, pahalı aletlere ayrılmış doğruluğa yaklaştırdığını gösteriyor.

Neden bir cam kase yön gösterebilir

Çalışma, bir şişkinlik büyüklüğünde titreşen bir kadeh gibi titreşen başparmak boyutunda bir mikro yarım küresel rezonatör jiroskopa odaklanıyor. Kabuğun titreşmesi ve cihazın dönmesiyle birlikte, titreşim deseni dönme hızı ve yönünü açığa çıkaracak şekilde kayar. Bu titreşimin keskinliği, kalite faktörü adı verilen bir nicelikle yakalanır ve sensörün gürültü içinden hareketi ne kadar temiz ayırt edebileceğini belirler. Daha yüksek kalite faktörleri daha az enerji kaybı ve daha hassas okumalar anlamına gelir; bu da uzay aracı rehberliği ve yüksek uç ataletli navigasyon gibi zorlu görevler için hayati önemdedir.

Metal kaplama sorunu

Cam kabuk kendi başına çok az kayıpla doğal olarak titreşse de, yalıtkandır ve elektroniklerin hareketi sürmesi ve okuması için metal ile kaplanması gerekir. Geleneksel yaklaşım iç yüzeyin tamamını kesintisiz bir metal filmle kaplamaktır. Bu, kablolamayı kolaylaştırır ama ciddi dezavantajlar getirir. Metal tabaka mikroskobik bir fren gibi davranarak titreşim enerjisini ısıya çevirir ve bazı cihazlarda kalite faktörünü yarı yarıya düşürür. Film kalınlığını değiştirmek, ısıl işlemi iyileştirmek veya malzemeleri ayarlamak gibi önceki girişimler bu kaybı azaltmaya yardımcı oldu, ancak yine de bu mikro cihazlar ile daha büyük ve daha doğru olan akrabaları arasındaki boşluğu büyük ölçüde kapatamadı.

Desenler gizli sürtünmeyi nasıl dizginliyor

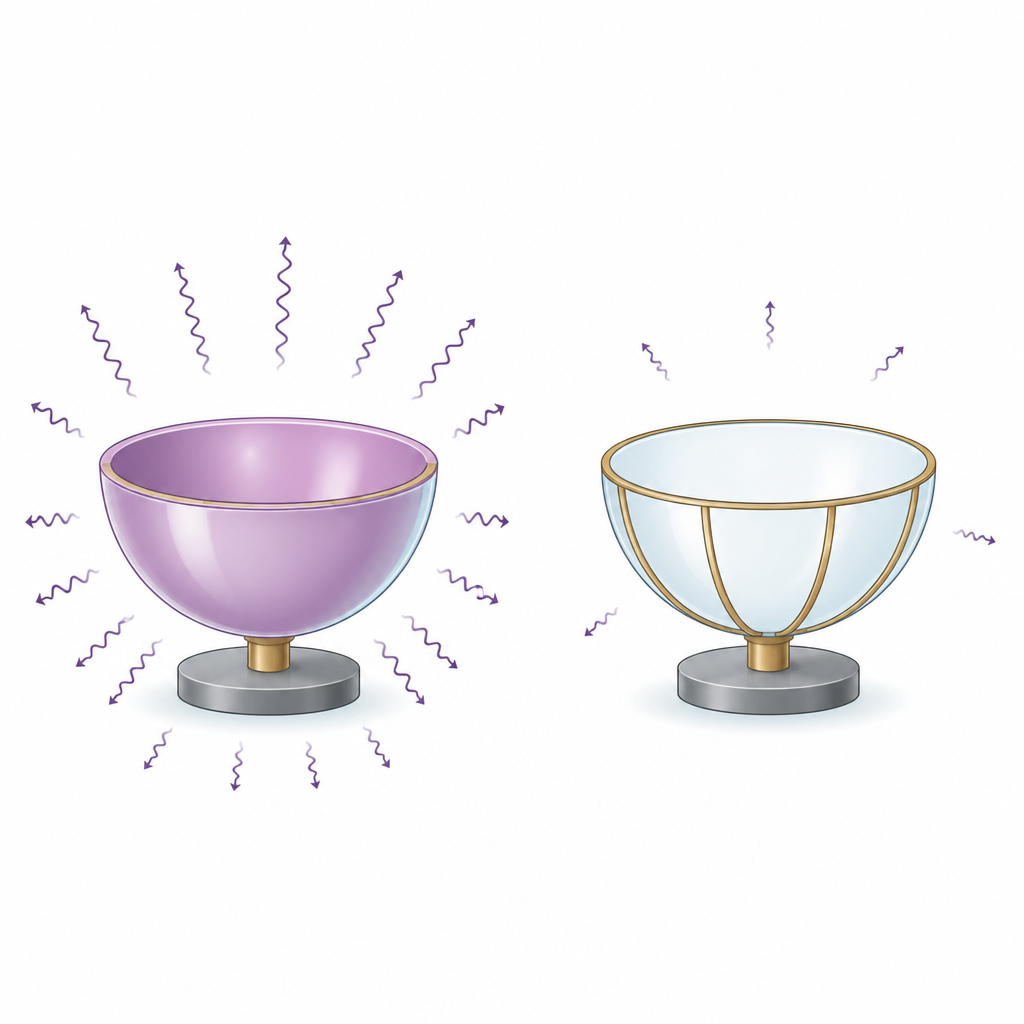

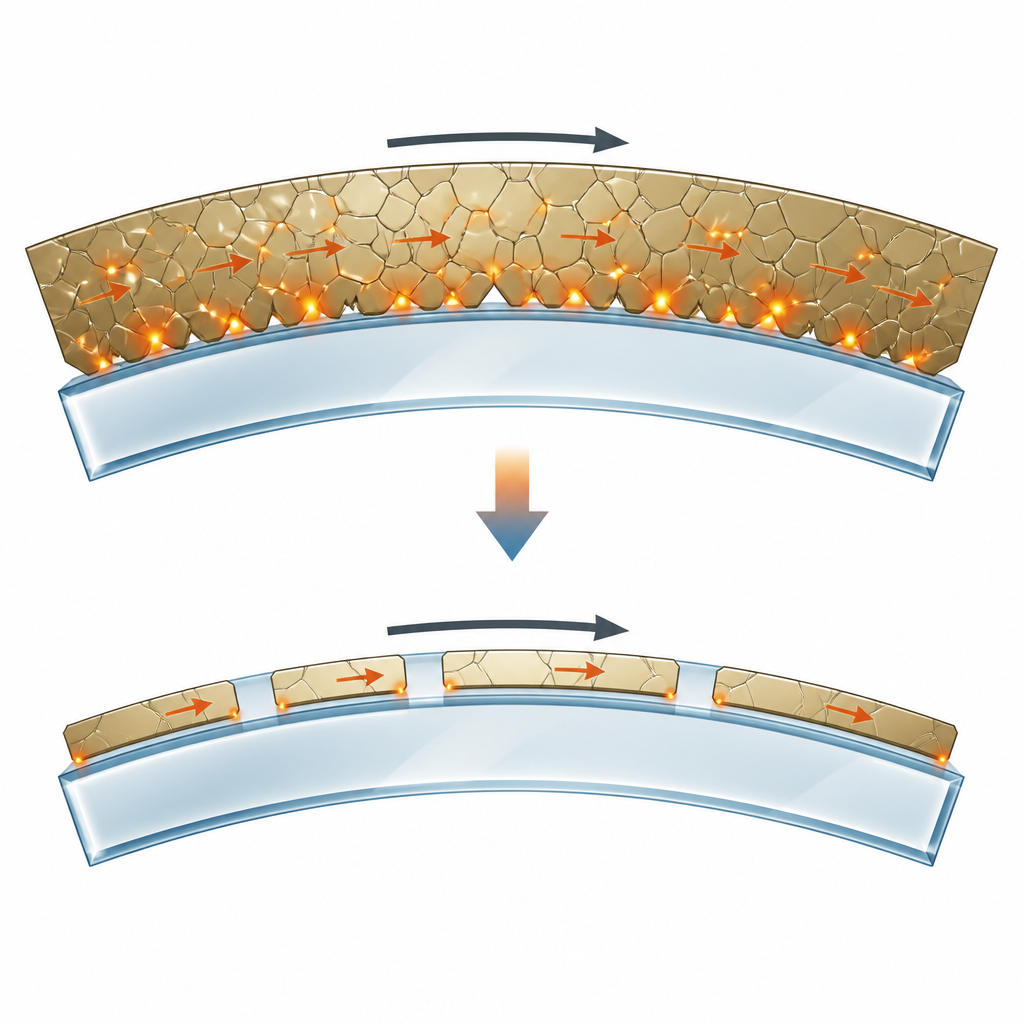

Yazarlar farklı bir fikir öneriyor: kabuğun tamamını kaplamak yerine, yalnızca gerçekten bağlanması gerekenleri merkezi ankraj noktasından hareketi algılayan dişli kenara bağlayan desenli bir metal düzeni kullanıyorlar. 3B baskılı maskeler ve magnetron püskürtme kullanarak, ince titanyum ve platin filmleri bir battaniye tabaka yerine birkaç eğri yol şeklinde düşürüyorlar. Ekip daha sonra bunun mikroskobik düzeyde neden işe yaradığını analiz ediyor. Metal içinde taneler ve sınırları kabuk esnediğinde birbirine sürtünür ve metal ile cam arasındaki sertlik uyuşmazlığı arayüzde kaymaya neden olur. Her iki etki de sürtünme ve ısı üretir. Bu kayıplar kaplanmış alanla ölçeklendiği için, metal örtüyü küçültmek görünmez sürtünmenin meydana geldiği bölgeleri doğrudan azaltır.

Kayıpları azaltırken dengeyi koruma

Sadece metali çıkarmak yeterli değildir, çünkü kabuk etrafında düzensiz bir düzen doğal simetrisini bozabilir. Bu bozulma titreşim deseninde istenmeyen harmonikler ve jiroskop kararlılığını zedeleyen rezonans frekansında küçük ayrışmalar olarak ortaya çıkar. Araştırmacılar, bir müzik tonunu saf notalara ayırmaya benzer bir matematiksel araç olan harmonik analizi kullanarak ilk birkaç simetri hatası çok küçük olan desenleri tasarlıyor. Dikkatle seçilmiş aralık ve genişliğe sahip beş şeritli bir desen, metal alanı büyük ölçüde azaltırken bu hataları yaklaşık yüzde iki civarında tutar. Ayrıca püskürtme sırasında kenar etkileri gibi pratik sorunları hesaba katarak, üretim sırasında desen şekli ve film birliğini koruyan bir şerit genişliğinde karar kılarlar.

Gerçek cihazlarda ölçülen kazançlar

Optimum desen uygulandığında ekip komple jiroskoplar inşa edip test ediyor. Kaplamadan önce bir cihaz yaklaşık 9,3 milyon civarında bir kalite faktörüne ulaşabiliyor. Desenli film eklendikten sonra bu değerin yaklaşık yüzde 86’sını koruyarak hâlâ 8 milyonun üzerinde kalıyor. Buna karşılık, tamamen kaplanmış eş cihaz 8,5 milyondan yaklaşık 4,2 milyona düşerek orijinal keskinliğinin yarısından fazlasını kaybediyor. Desenli cihazlar ayrıca kabuk boyunca daha dengeli performans gösteriyor; kalite faktörü varyasyonları yüzde birin altında ve ince lazer ayarı sonrası ana titreşim modları arasındaki frekans farkları bir hertzin binde birinden az tutuluyor. Bu sonuçlar, kaplanmış alanı azaltırken simetriyi korumanın yüksek performansa giden etkili bir yol olduğunu doğruluyor.

Gelecek sensörler için anlamı

Okuyucular için çıkarım, minyatür titreşen yapıların üzerine metal kablolamayı nasıl ve nereye yerleştirdiğimizin malzeme kadar önemli olabileceğidir. Düzgün bir metal kabuğu iyi tasarlanmış bir dizi yola dönüştürerek araştırmacılar cam kabuğun nazik, uzun süreli çınlamasını korurken elektronik kontrolü de mümkün kılıyor. Bu yaklaşım diğer hassas rezonatörlere uyarlanabilir ve çip boyutlu navigasyon ve algılama cihazlarını temel çalışma ilkelerini değiştirmeden oda büyüklüğündeki aletlerin kararlılığına daha da yaklaştırmaya yardımcı olabilir.

Atıf: Zhu, F., Wu, X., Shi, Y. et al. Manufacturing of 8 million Q-factor micro hemispherical resonator gyroscopes via patterned coating technology. Microsyst Nanoeng 12, 198 (2026). https://doi.org/10.1038/s41378-026-01321-1
