Gerçek zamanlı iz gazı kimyasal analizi için silikon mikiiğne dizili atmosfer basıncı plazma iyonizasyon kaynağı

Havada neden küçük iğneler sizin için önemli olabilir

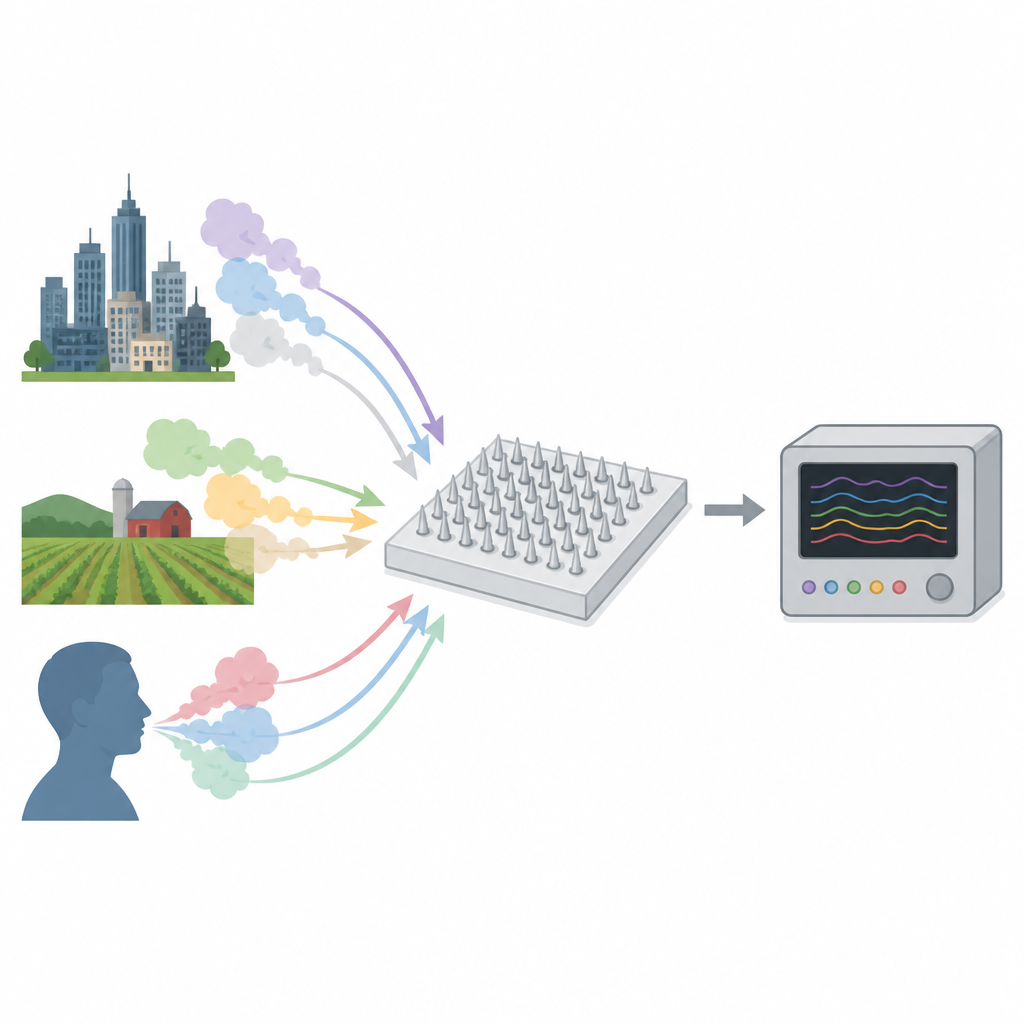

Bir pul büyüklüğünde olup havayı gerçek zamanlı koklayabilen ve sağlık, kirlilik veya tehlikeli gazlarla ilişkili zayıf kimyasal izleri tespit edebilen bir cihaz hayal edin. Bu makale, mikroskobik boş iğneler ve görünmez gaz moleküllerini bilim insanlarının okuyabileceği sinyallere çeviren küçük bir elektrik parıltısı kullanan ZAPPI adlı bir silikon çipi tanımlıyor. Amaç, laboratuvar sınıfı gaz analizini hantal makinelerin dışına çıkarıp bir gün cebinizde, bir dron üzerinde veya tıbbi ekipmanın içinde taşınabilecek taşınabilir cihazlara getirmek.

Havayı koklamanın zorluğu

Artık pek çok alan havadaki çok küçük kimyasal miktarlarını algılamaya dayanıyor. Doktorlar hastalıkların erken belirtilerini görmek için solunmuş nefesi inceliyor. Çiftçiler bitki sağlığı konusunda hızlı geri bildirim istiyor. Topluluklar dumanı ve kirliliği izlemek zorunda. Bugün bu tür iz gazı analizleri için en güçlü yöntem, molekülleri son derece hassas biçimde tartan kütle spektrometrisi; ancak bu genellikle laboratuvarlarda sınırlı kalan büyük ve pahalı cihazlar gerektiriyor. Hava temizleyicilerde kullanılan metal oksit çipler gibi daha küçük ticari sensörler mevcut, ancak benzer kimyasalları ayırt etmekte ve çok düşük konsantrasyonları tespit etmekte genellikle zorlanıyorlar; bu da onları zorlu gerçek dünya koşullarında kullanışsız kılıyor.

Yeni tür bir mikro hava sensörü

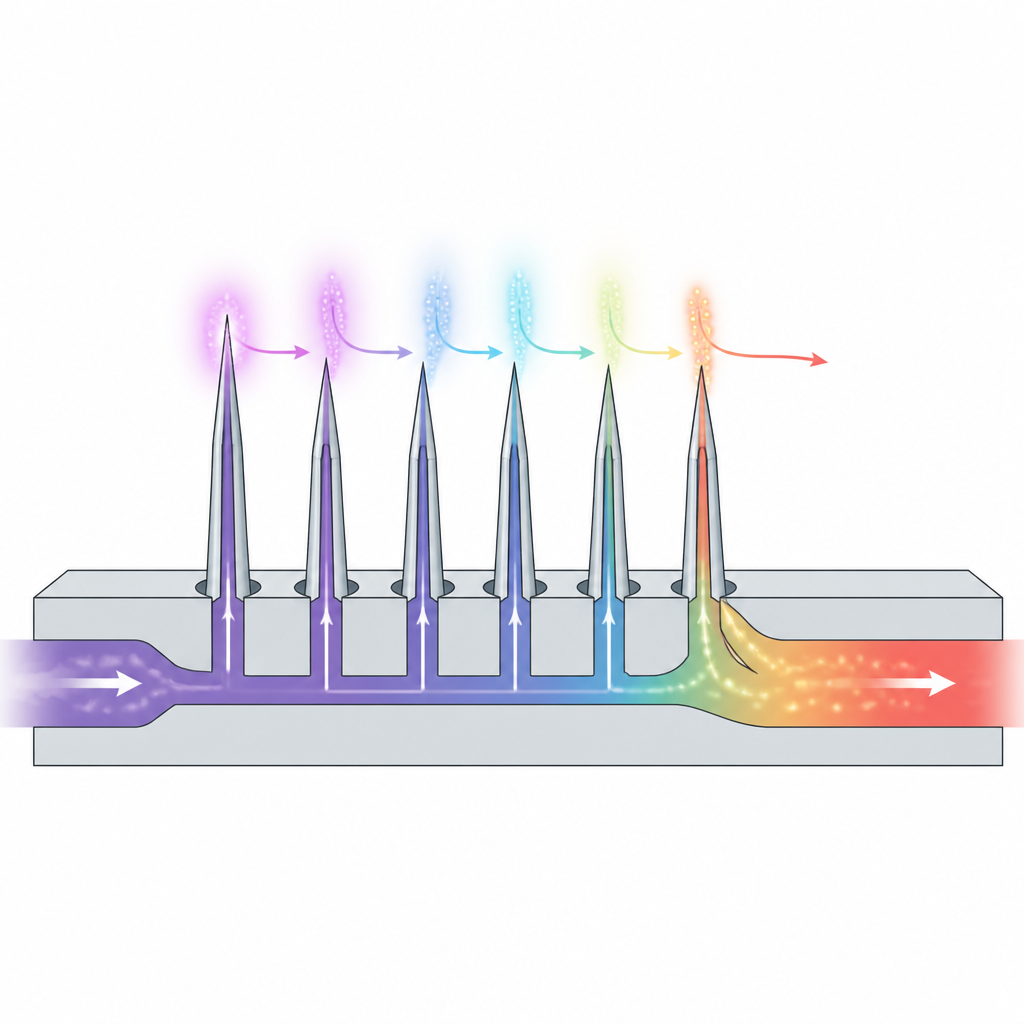

Yazarlar, nötr gaz moleküllerini ölçülebilir yüklü parçacıklara dönüştüren bir kimyasal dedektörün ön ucu olan yeni bir iyonizasyon kaynağı geliştirdiler. Cihazları ZAPPI, bilgisayar çipleri için kullanılanla aynı mikroüretim tarzıyla bir silikon wafer üzerine oyulmuş boş mikiiğnelerden oluşan küçük bir dizidir. Hedef kimyasalları taşıyan gaz bu iğnelerin içinden yukarı doğru akar; ayrıca üstten bir taşıyıcı gaz akışı kana dikkatlice yönlendirilir. Keskin iğne uçları ile altındaki düz metal plaka arasına uygulanan gerilim, havada korona olarak bilinen hafif, stabil bir elektrik parıltısı oluşturur; bu parıltı geçen molekülleri radyoaktif maddelere veya hantal ultraviyole lambalara ihtiyaç duymadan şarj eder.

Şekillendirilmiş iğnelerle gazın yönlendirilmesi

Bu parıltıdan en iyi şekilde yararlanmak için ekip, iğneleri ve çevresindeki akış kanallarını özenle biçimlendirdi. Her iğnenin üç helisel kanatçıkla çevrelenmiş merkezi bir desteği vardır ve analit gazı için yarı kapalı yollar oluşturur. Bilgisayar simülasyonları, taşıyıcı gazın iğne uçları ile kanal tavanı arasında hızla aktığını ve en yoğun plazma bölgesine enjekte edilen kimyasalları çeken düşük basınçlı bir bölge yarattığını gösterdi. Görünür dumanla yapılan deneyler, iğne uçlarından çıkan tül benzeri gazların hızla kanal boyunca süpürüldüğünü, oysa iğne tabanlarına yakın bölgelerin nispeten temiz kaldığını doğruladı. Bu tasarım, değerli iz moleküllerinin iyonizasyonun en güçlü olduğu bölgede kalmasını sağlayarak hassasiyeti artırıyor.

Parıltıyı ve kimyayı test etmek

Araştırmacılar cihazın elektriksel davranışını incelediler. Gerilimi yavaşça artırarak üç rejimi haritaladılar: neredeyse akım olmayan sessiz bir durum, korona etkinleştiğinde akımın hızla yükseldiği orta bir bölge ve tam bir kıvılcımın oluştuğu kırılma bölgesi. Ölçümleri dar bir boşlukta kontrollü bir korona deşarjı için beklenenlerle uyumluydu ve başlangıç gerilimi farklı gaz akış hızları arasında neredeyse sabit kaldı. Son olarak, ZAPPI’yi yüksek sınıf bir laboratuvar kütle spektrometresi ve kompakt bir iyon akımı sensörüne bağladılar. Her iki durumda da çip, son derece düşük akış hızları ve güç seviyelerinde bir sinir gazı simulanı, bir nefes biyobelirteci, bir aroma bileşiği ve toksik bir kirletici dahil olmak üzere birkaç test kimyasalını başarıyla iyonize etti.

Geleceğin koku algılayıcıları için ne anlama geliyor

Çalışma, boş mikiiğne dizisi ve nazik bir elektrik parıltısı kullanan bir silikon çipin, atmosferik basınçta iz gazlarını çok az enerji kullanarak güvenilir biçimde ölçülebilir sinyallere dönüştürebileceğini gösteriyor. Bir meraklı için bunun anlamı, yarı iletken endüstrisinin kitlesel üretim teknikleriyle uyumlu bir biçimde akıllı, taşınabilir bir elektronik burunun ana yapı taşının gösterilmiş olmasıdır. İleri geliştirme ve minyatür ayrım ile algılama aşamalarıyla birleştirildiğinde, ZAPPI hava kalitesini izleyen, zararlı buharlara kişisel maruziyeti takip eden veya bir hastanın nefesinin kimyasını gerçek zamanlı okuyarak doktorlara yardımcı olan elde taşınır cihazların önünü açabilir.

Atıf: Chew, B.S., Koch, D.T., Gibson, P. et al. A silicon microneedle array atmospheric pressure plasma ionization source for real-time trace gas chemical analysis. Microsyst Nanoeng 12, 197 (2026). https://doi.org/10.1038/s41378-026-01291-4

Anahtar kelimeler: iz gazı algılama, mikiiğne plazma, iyonizasyon kaynağı, taşınabilir dedektörler, nefes analizi
