Elektromagnetisk skulptör: ett differentierbart geometriskt optimeringsramverk för att manipulera elektromagnetiska fält

Formar osynliga vågor

När radiovågor, radar- eller trådlösa signaler träffar ett föremål sprids de på komplicerade sätt som påverkar allt från stealth-teknik till mobiltäckning. Ingenjörer har länge försökt att ”skulptera” dessa objekt så att de elektromagnetiska vågorna reflekteras precis dit man vill — men att göra detta tillförlitligt för verkliga, tredimensionella former är extremt svårt. Denna artikel presenterar Electromagnetic Sculptor, ett nytt beräkningsramverk som behandlar objekt som digitalt lera och automatiskt omformar dem så att de interagerar med vågor på noggrant kontrollerade sätt, samtidigt som de fortfarande går att tillverka i verkligheten.

Varför geometri spelar roll för trådlöst och radar

Elektromagnetiska enheter — från antenner i telefoner till ytor på flygplan — beror inte bara på material och elektronik. Deras fysiska form spelar en avgörande roll i hur de reflekterar, fokuserar eller absorberar energi. Att optimera den formen är som att lösa ett pussel med tusentals justerbara rattar, eftersom varje liten ojämnhet kan ändra hur vågorna sprids. Traditionella sökmetoder inspirerade av naturen, såsom genetiska algoritmer eller svärmstrategier, kan utforska detta enorma utrymme men blir smärtsamt långsamma och instabila när antalet designvariabler växer till tusentals. Nyare artificiell intelligens-metoder kan vara snabbare, men kräver stora träningsdataset och har ofta svårt att generalisera till nya former, särskilt fullt tredimensionella.

En digital skulptör för elektromagnetiska former

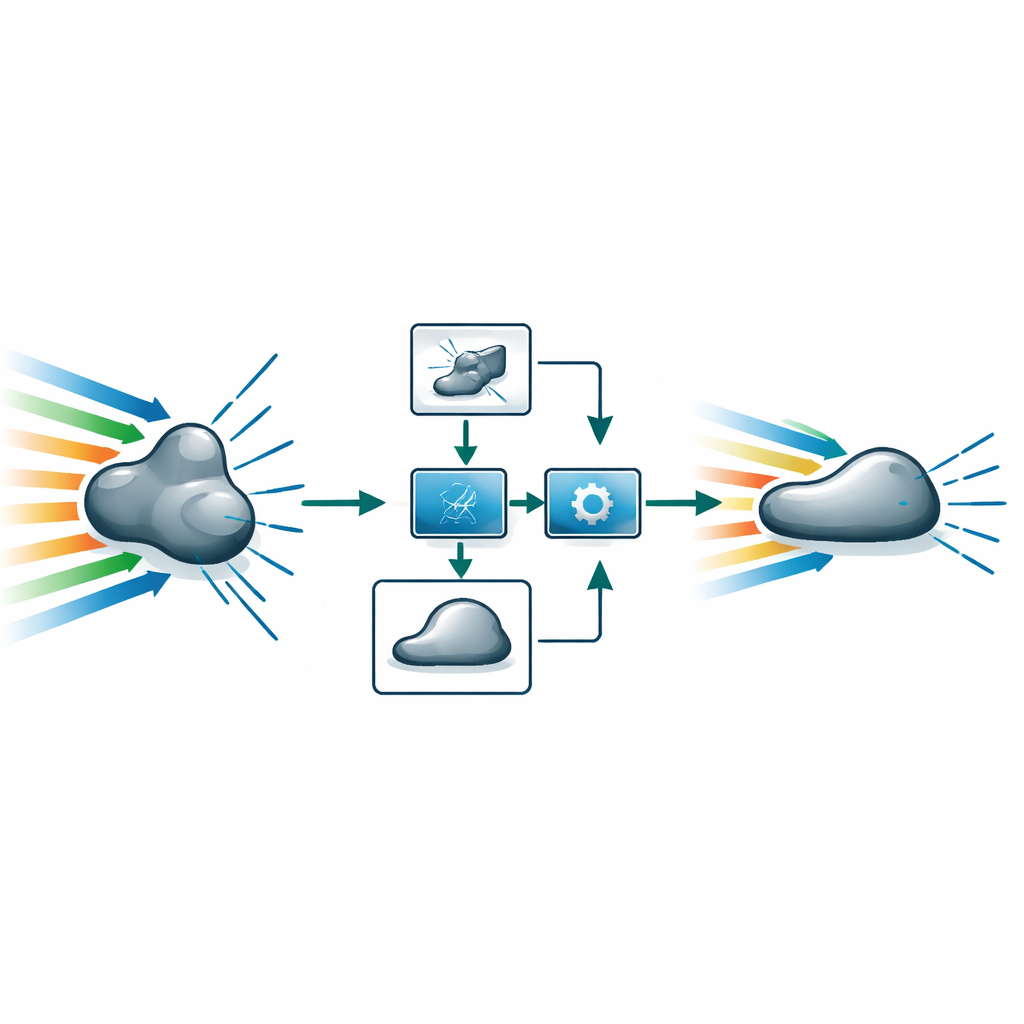

Electromagnetic Sculptor tar en annan väg: den använder gradientbaserad optimering, samma matematiska motor som tränar moderna neurala nätverk, men applicerar den direkt på geometrin hos ett 3D-mesh. Objektet som ska utformas representeras som ett nätverk av hörn (vertices) och trianglar, och ramverket beräknar hur små förskjutningar av varje hörn förändrar det spridda fältet. För att hålla detta effektivt undviker författarna långsamma fullvågs-simulatorer och förlitar sig istället på en högfrekvent "shooting and bouncing rays"-modell kombinerad med en fysisk optik-approximation. Denna modell spårar många strålar när de reflekteras runt ytan, översätter sedan deras interaktioner till en kontinuerlig prediktion av hur mycket energi som sprids i olika riktningar, och vilket är avgörande — hur den spridningen förändras om ytan knuffas något.

Bevara stabila och tillverkningsbara former

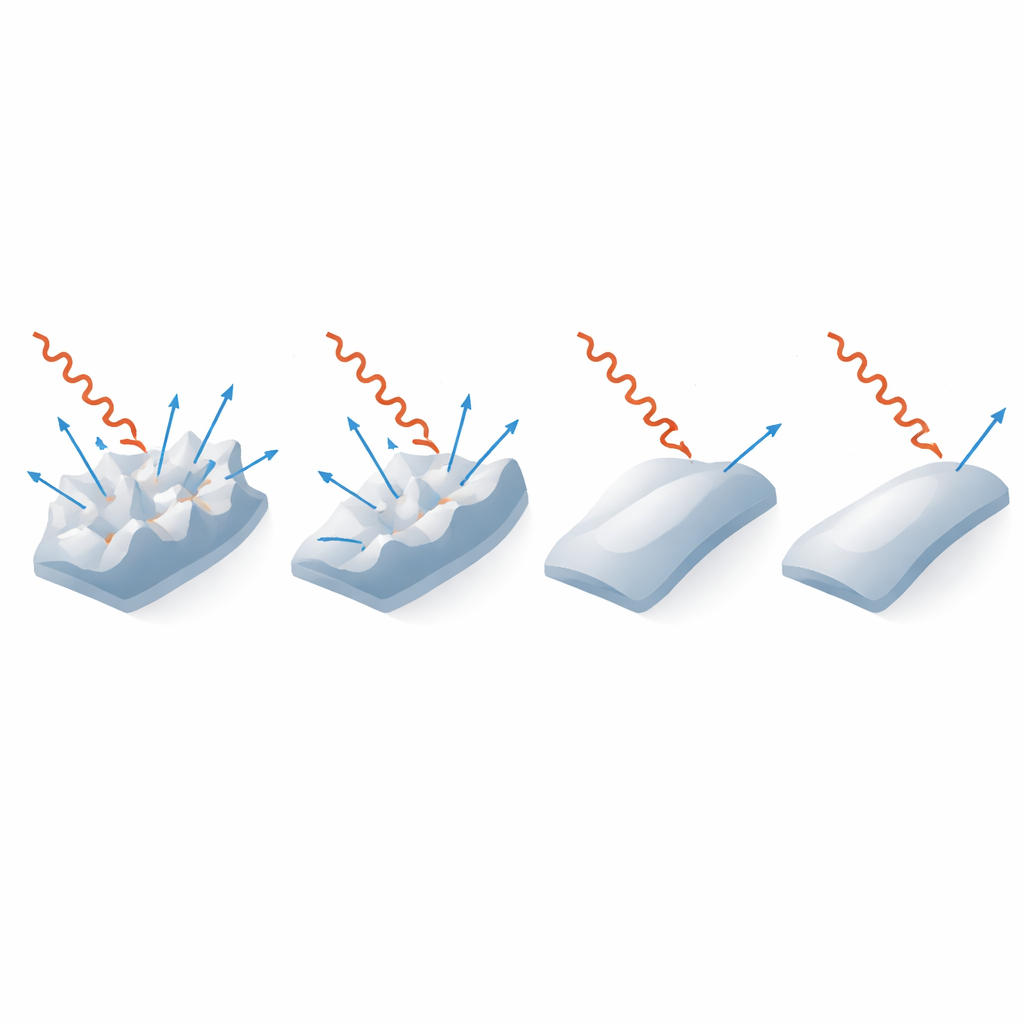

En naiv strategi att flytta tusentals mesh-hörn med gradientnedstigning tenderar att vrida, vika eller riva sönder geometrin till orealistiska former. Electromagnetic Sculptor inför två viktiga skyddsmekanismer. För det första slätas de råa gradienterna rumsligt med ett omsorgsfullt utformat filter baserat på Fibonacci-latticer på en sfär, vilket sprider lokal känslighetsinformation till närliggande regioner. Detta uppmuntrar koordinerade, mjuka deformationer istället för sågtandade veck. För det andra införs ett formbevarande regulariseringssteg, lånat från datorgrafik, som upprätthåller en "så styv som möjligt"-begränsning som håller det optimerade objektet nära dess ursprungliga silhuett. Tillsammans tillåter dessa mekanismer algoritmen att utnyttja fin geometrisk frihet samtidigt som släta konturer och tillverkningsbarhet bibehålls.

Bevisa att det fungerar: gömma sig för radar

För att demonstrera ramverket fokuserar författarna på att minska radarreflektansen — den effektiva storlek ett objekt presenterar för radar. De tillämpar Electromagnetic Sculptor på flera välkända 3D-modeller, inklusive en sfär, ett flygplan, en kanin och en kalv, vardera beskriven av tusentals hörn. I scenarier med enkel frekvens, flera observationsvinklar och bredband (1–5 GHz) formar metoden konsekvent om ytor så att starka reflektioner omdirigeras bort från viktiga observationsriktningar. Typiska resultat visar omkring 6 decibel i genomsnittlig reduktion av radarreflektansen över breda frekvensband och synfält, vilket innebär att objektet framstår som ungefär fyra gånger mindre reflekterande för radarn. Viktigt är att de optimerade formerna ser ut som subtilt förskärpta och utjämnade versioner av originalen, inte exotiska eller opraktiska former.

Från simulering till fysisk värld

Teamet validerar sina simuleringar genom att 3D-printa en skalad kalvmodell, belägga den med koppar för att efterlikna ett målföremål i metall, och mäta dess radarsignatur i ett kompakttesträck. De uppmätta minskningarna följer prediktionerna nära och skiljer sig med mindre än 1 decibel i genomsnitt över 1–4 GHz. Författarna undersöker också när metoden förblir tillförlitlig: de visar att riktningar och frekvenser som provtas under optimeringen måste fånga majoriteten av mönstrets energi; annars kan spridning växa i oprovtagna regioner. De diskuterar nuvarande begränsningar — såsom att förbise diffraktion från skarpa kanter, kostnaden för tät provtagning för mycket stora eller högfrekventa strukturer, och bristen på direkta CAD-begränsningar — men argumenterar för att detta är naturliga nästa steg. Sammantaget pekar Electromagnetic Sculptor mot en framtid där ingenjörer rutinmässigt och effektivt kan forma hur objekt interagerar med osynliga vågor, på samma sätt som industridesigners idag formar synliga ytor.

Citering: Yang, K., Liu, C., Yu, W. et al. Electromagnetic Sculptor: a differentiable geometric optimization framework to manipulate electromagnetic fields. Commun Eng 5, 84 (2026). https://doi.org/10.1038/s44172-026-00642-3

Nyckelord: elektromagnetisk optimering, radarreflektans (radar cross section), gradientbaserad design, differentierbar simulering, stealth-teknik
