Visualisering av text på böjda blad via högupplöst 3D-magnetresonansmikroavbildning för potentiell avläsning av slutna böcker: proof-of-concept

Se ord utan att öppna boken

Föreställ dig att kunna läsa en århundraden gammal, skör bok utan att någonsin knäcka dess rygg. Historiker skulle kunna utforska förlorade verk, museer skulle kunna studera ovärderliga dokument och privata brev skulle kunna bevaras utan skada. Denna studie presenterar en proof-of-concept-metod för just detta: att använda ultrahögupplösta magnetresonanstekniker för att visualisera tunna lager av trycksvärta på staplade pappersark, vilket antyder en framtid där vi faktiskt skulle kunna ”läsa slutna böcker.”

Varför det är så svårt att läsa dolda sidor

Konventionella skannrar och medicinska bildgivare har svårt att kika in i böcker. Vanliga MR-apparater är utformade för människokroppar och kan typiskt skilja detaljer inte finare än ungefär en tiondels millimeter—alltså långt ifrån tillräckligt för att urskilja svärtelager som bara är några tiotals mikrometer tjocka. Röntgenmetoder kan ibland avslöja text i rullade eller vikta dokument, men de är starkt beroende av att svärtan innehåller metaller som järn, och de har problem med vanliga moderna eller historiska bläck som till största delen består av kol eller organiska pigment. Terahertz-avbildning och neutrontekniker erbjuder andra möjligheter, men de begränsas antingen i upplösning, kontrast, synfält eller tillgänglighet.

Att förvandla osynliga svärtelager till en synlig kontur

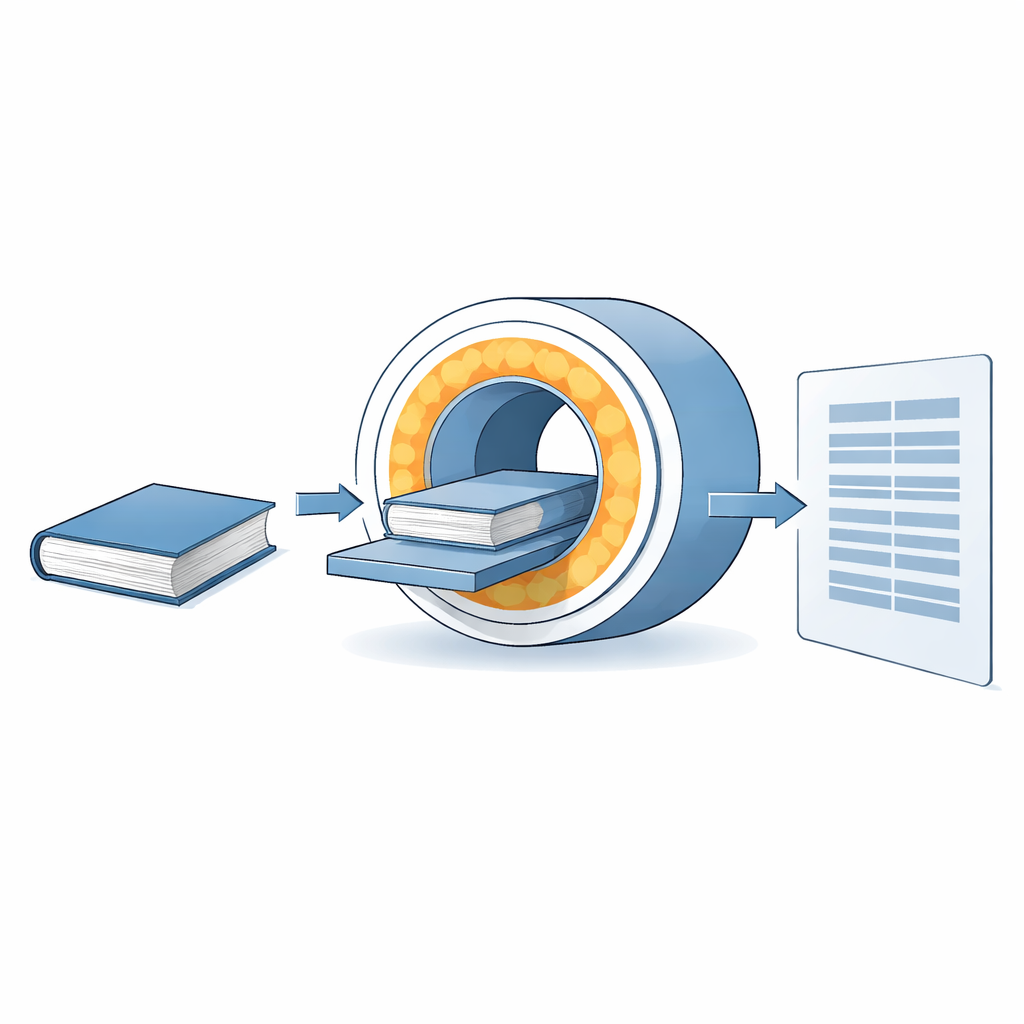

Författarna angriper dessa hinder genom att föra magnetresonansavbildning in i mikroskopins domän. Istället för att försöka detektera den solida svärtan direkt—which ger nästan ingen användbar signal—tillsätter de en ofarlig, MR-synlig vätska som tränger in i de små springorna runt de tryckta regionerna på och mellan pappersarken. De bläckade områdena själva förblir mörka medan den omgivande vätskan framträder ljus, vilket skapar en slags ”negativ” bild där upphöjda svärtelager framträder som subtila upphöjningar i papperet. Med en prototypinsats i en kraftfull 7-tesla människomagnetkamera, utrustad med ovanligt starka magnetfältgradienter och mycket känsliga radiomottagare, krymper de den tredimensionella pixeltalen till ungefär 20 mikrometer, tillräckligt litet för att matcha tjockleken hos lager av tryck.

Från staplade sidor till utplattade, läsbara ytor

För att testa tillvägagångssättet tryckte teamet bokstäver och korta textstycken på flera ark, staplade nio sidor och varierade hur många gånger svärtan övertrycktes på samma ställe. Detta gav kontrollerade svärtetjocklekar i intervallet cirka 15 till 60 mikrometer, liknande eller bara något tjockare än vanlig tryckning. Efter att ha blötlagt stacket i silikonolja förvärvade de högupplösta tredimensionella data över många timmar och ”skar” sedan virtuella snitt genom volymen för att söka efter texten. Enkel platt snittning fungerade när sidorna var nästan raka, men verkliga ark tenderar att bukta och kröka sig, vilket suddade ut eller dolde delar av bokstäverna.

Lära datorn att följa välvda sidor

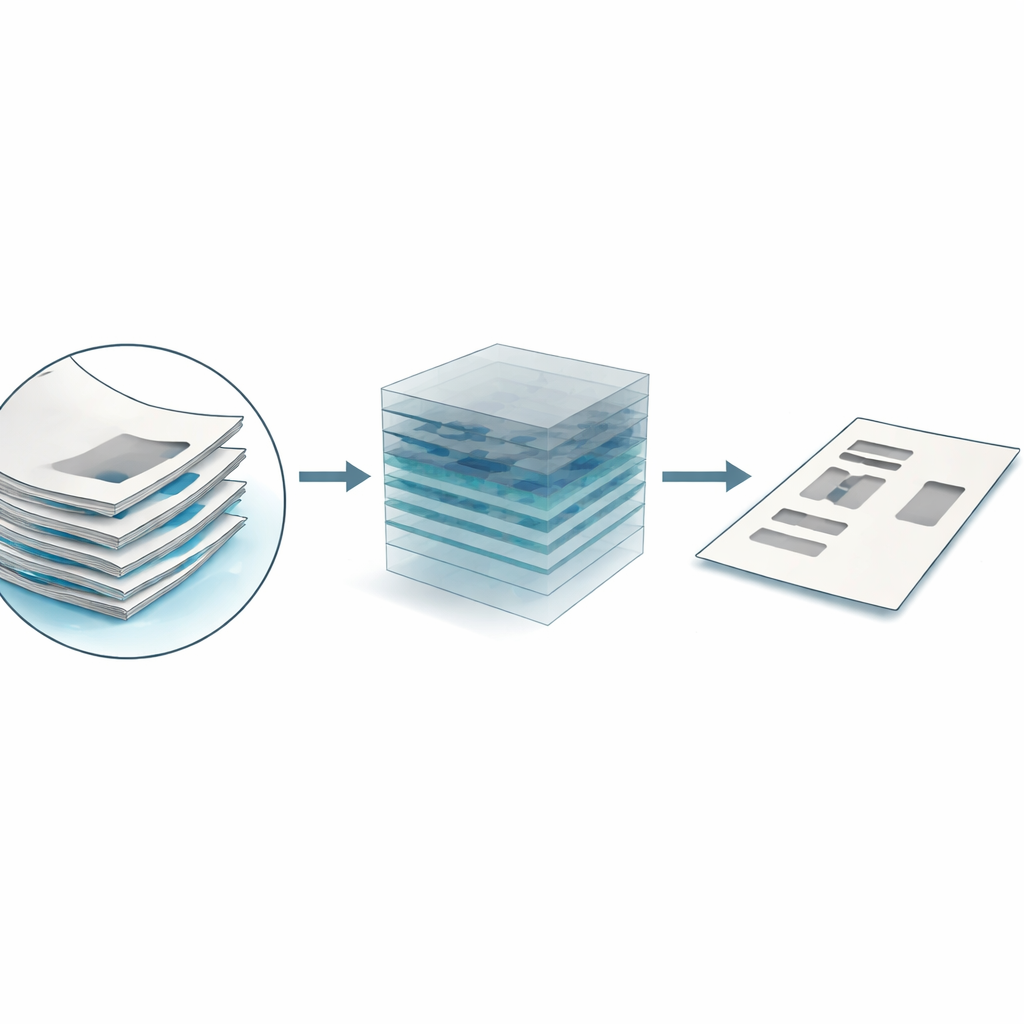

För att lösa detta utvecklade forskarna en semi-automatisk mjukvarumetod, med smeknamnet TRIPATRA, som spårar den tredimensionella ytan av varje sida inne i volymen. Algoritmen följer sidornas mittlinjer från snitt till snitt, uppskattar glatta matematiska ytor som matchar de böjda arken och ”plattar” sedan digitalt ut dessa ytor till tvådimensionella bilder. Genom att reprojektera de ursprungliga data på dessa anpassade ytor och förstärka kontrasten ger metoden mycket klarare vyer av texten, även när sidorna är märkbart böjda. För tjockare svärtelager kan hela meningar kännas igen, och till och med tunnare, knappt synliga bokstäver blir mer läsbara än med manuell snittning ensam.

Hur detta står sig mot andra tekniker

Denna magnetresonansmikroavbildningsmetod kompletterar befintliga verktyg snarare än att ersätta dem. Jämfört med mikro-datoriserad tomografi kräver den inte tunga metaller i svärtan och kan därför hantera många moderna pigmentbaserade bläck som röntgenstrålning har svårt att skilja från papper. Den erbjuder också högre rumslig upplösning än nuvarande terahertz-avbildning och använder mycket lägre energi än röntgen eller högfrekvent strålning, vilket är fördelaktigt för ömtåliga material. Metoden kräver dock i nuläget att proverna nedsänks i en MR-synlig vätska—något som kan skada känsliga eller historiska dokument—och är begränsad till små synfält av storleken på de specialiserade detektorcoilarna.

Vart denna proof of concept kan leda

I vardagstermer visar studien att den grundläggande fysiken och ingenjörskonsten som behövs för att ”se” tryckta bokstäver genom slutna, lätt böjda sidor faktiskt fungerar, åtminstone på små teststaplar. Forskarna kan mäta papperstjocklek, urskilja upphöjda svärtelager på endast cirka 30 mikrometer och rekonstruera läsbar text från böjda, överlappande ark. För att göra detta till ett praktiskt verktyg för arkiv och museer krävs större skannervolymer, mildare kontrastmedel och mer automation. Principen är dock nu demonstrerad: med rätt hårdvara och smart mjukvara skulle magnetresonans en dag kunna låta oss utforska dold skrift och bilder djupt inne i värdefulla föremål—utan att någonsin behöva öppna, rulla upp eller försegla upp dem.

Citering: Berg, A.G., Seewald, A.K. Visualization of text on bowed sheets via High-resolution 3D-Magnetic Resonance Micro-imaging for potential reading of closed books: the proof-of-concept. Commun Eng 5, 71 (2026). https://doi.org/10.1038/s44172-026-00614-7

Nyckelord: icke-invasiv bokavläsning, magnetresonansmikroskopi, avbildning av dold text, bevarande av kulturarv, 3D-sidorsrekonstruktion
