En multifunktionell bi-anisotrop metasurface med reflektions-transmissions polariseringskonvertering och snäv bandpass-transmissionsegenskap

Formar radiovågor på ett ark

När vår värld fylls med trådlösa enheter behöver ingenjörer nya sätt att styra, filtrera och dämpa radiovågor utan klumpig hårdvara. Denna artikel presenterar en ultratunn konstruerad yta — en ”metasurface” bara några millimeter tjock — som både kan plocka ut ett snävt frekvensområde att släppa igenom och vrida polarisationen hos oönskade signaler. Sådan kontroll kan hjälpa antenner att kommunicera klarare samtidigt som de blir mindre synliga för radar.

En smart tapet för mikrovågor

Författarna utformar ett särskilt mönstrat metall- och dielektriskt ark som fungerar som en smart tapet för mikrovågor. Istället för att förlita sig på traditionella tredimensionella komponenter arrangerar de små upprepade former på platt kretskortsmaterial. När en radiovåg träffar denna mönstrade yta avgörs vilka frekvenser som släpps igenom, vilka som reflekteras och hur vågens polarisation — riktningen för det elektriska fältets svängning — roteras av den detaljerade geometrin hos ringar, kors och glipor. Målet är att kombinera flera funktioner som vanligtvis kräver flera enheter: ett rent frekvens"fönster" för önskade signaler, stark avvisning utanför det fönstret och kontrollerade polariseringsförändringar som kan minska störningar och spridning.

Kombination av två smarta lager

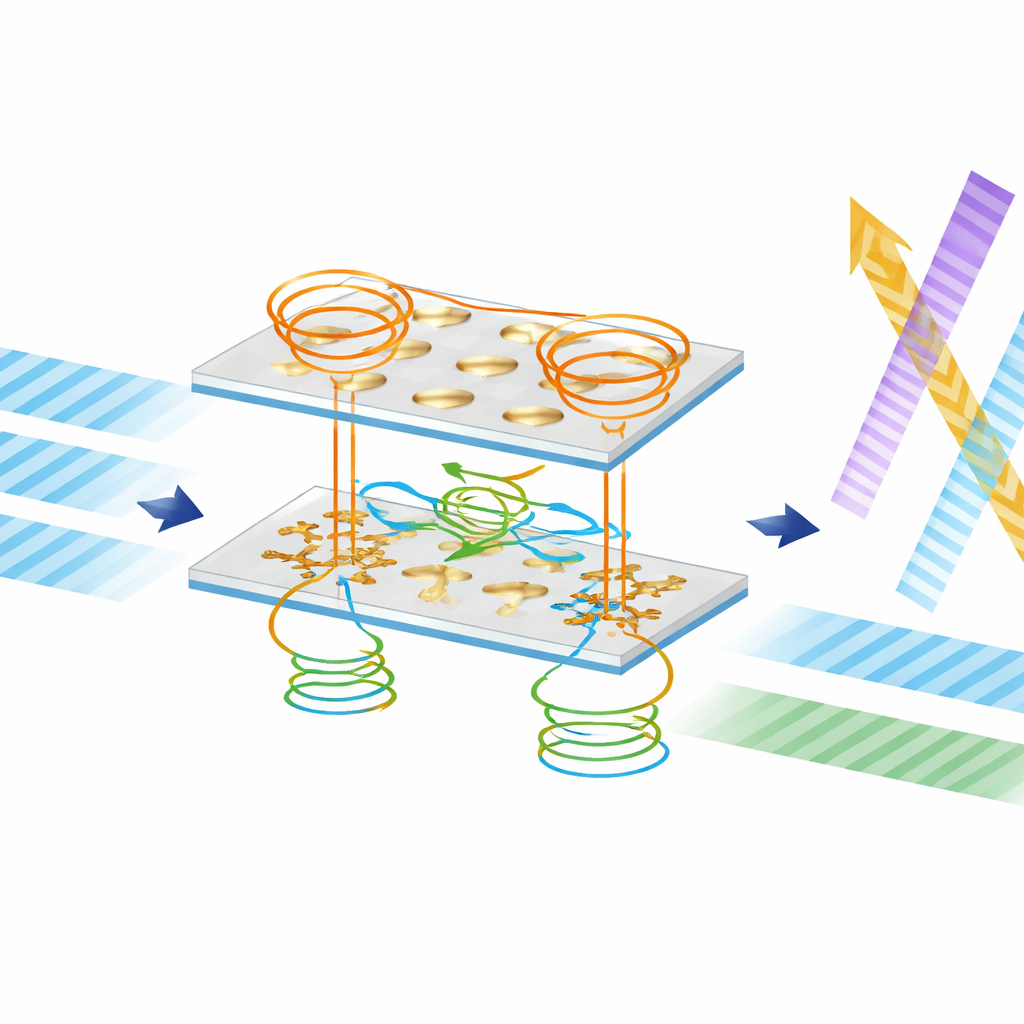

Metaysurfacen byggs av två samverkande lager. Topplagret är ett polariseringskonverterande mönster bestående av fyrkantiga och cirkulära ringar med små diagonala snitt och en vinklad metallremsa. Detta lager är utformat så att inkommande linjärt polariserade vågor över ett brett frekvensområde reflekteras med sin polariseringsriktning vriden 90 grader, eller till och med konverteras till cirkulär polarisation i vissa band. Bottenlagret, etsad i vad som normalt skulle vara en solid metalljord, är en korsformad struktur som beter sig som ett bandpassfilter: det reflekterar starkt de flesta frekvenser men tillåter ett smalt band runt 15,5 GHz att passera med mycket liten förlust. Genom att stapla dessa lager med ett noga valt mellanrum kan strukturen både filtrera och omforma vågor på ett koordinerat sätt.

Olika beteende från vardera sidan

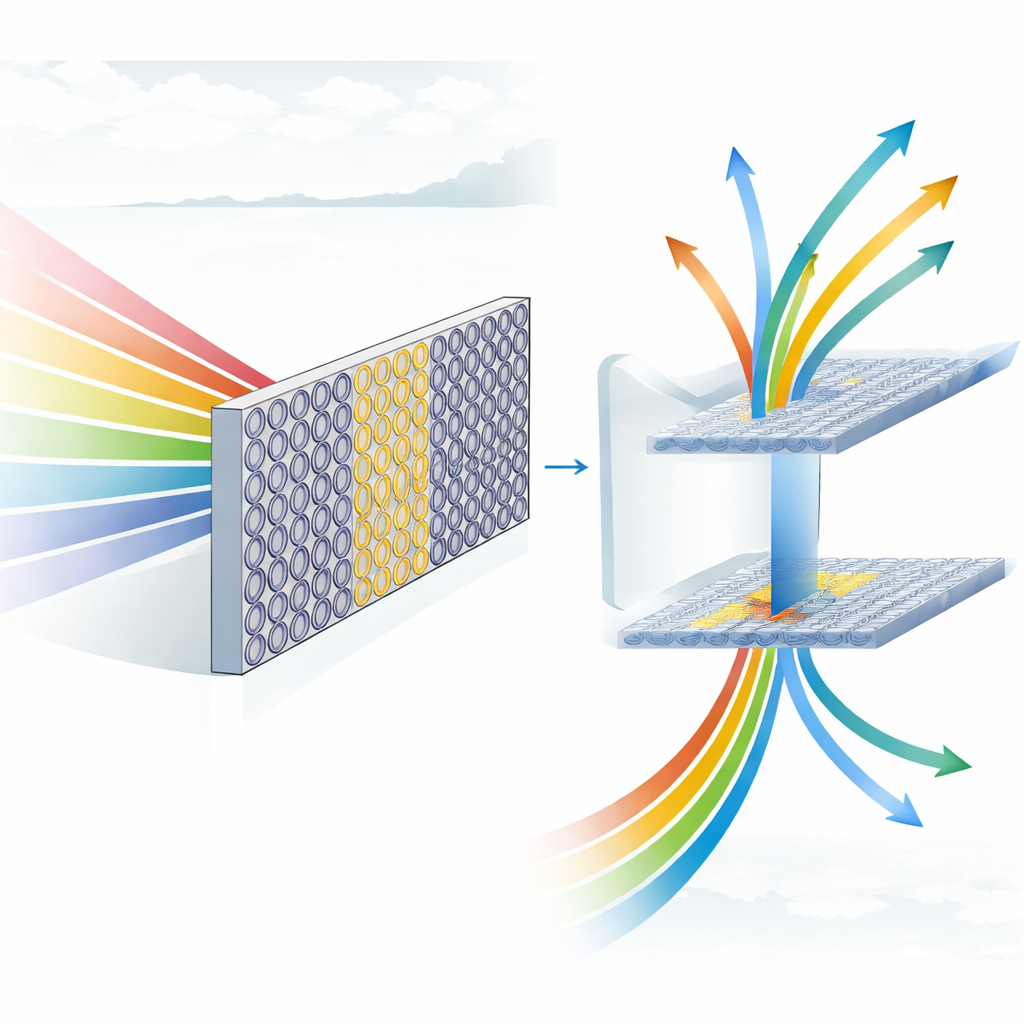

En slående egenskap är att ytan beter sig olika beroende på vilken sida vågen kommer från, samtidigt som den transmiterade signalen i stort sett förblir densamma. För vågor som kommer från "framsidan" reflekterar ytan två breda frekvensband som vågor med vriden eller cirkulär polarisation, medan ett smalt band däremellan glider igenom nästan opåverkat. Författarna observerar också partiell korspolariserad transmission vid två närliggande frekvenser, ett resultat av en kavitetsliknande interaktion mellan lagren. När vågor kommer från "baksidan" ger ytan fortfarande samma snäva transmissionsfönster och partiell korspolariserad transmission, men beter sig nu främst som en enkel partiell reflektor utanför det fönstret, med liten polariseringsvridning. Denna asymmetriska reflektion men symmetriska transmission är ett kännetecken för vad fysiker kallar en bi-anisotrop omega-yta.

Från datormodell till verklig hårdvara

För att verifiera att konceptet fungerar utöver simulering byggde teamet en prototyppanel bestående av 17 gånger 29 upprepade celler på standardmaterial med låg förlust för kretskort. I ett anekoisk kammare belyste de denna metasurface med hornantenner och mätte hur stor del av signalen som reflekterades och transmitterades, och i vilket polarisationstillstånd, för både framside- och baksidesillumination. Mätningarna överensstämde väl med datorprognoserna: ett smalt, lågförlustigt transmissionsband dök upp mellan två starka polariseringskonverterande reflectionsband från framsidan, och samma transmissionsfönster med enkel partiell reflektion från baksidan. De undersökte också vad som händer när vågor träffar i en vinkel och fann att prestandan förblir god nära normal infallsvinkel men gradvis försämras vid högre vinklar, vilket antyder en framtida väg för att förbättra vinkelstabiliteten genom vidare miniaturisering.

Varför detta är viktigt för framtida antenner

Kort sagt fungerar denna metasurface som en mycket tunn, passiv grindvakt som behandlar signaler inom och utanför bandet olika både i riktning och polarisation, utan att använda aktiv elektronik eller energikrävande resistiva lager. Den kan släppa igenom en önskad kanal till en antenn medan den vänder eller reflekterar oönskade frekvenser på sätt som minskar störningar och radarsynlighet. Eftersom den packar flera roller — filtrering, polariseringskonversion och partiell reflektion — i ett enda kompakt ark erbjuder den en lovande byggsten för nästa generations kommunikationssystem, radarradomer och plattformar där många antenner måste samexistera utan att störa varandra.

Citering: Nasir, M., Koziel, S. & Pietrenko-Dabrowska, A. A multifunctional bi-anisotropic metasurface with reflection-transmission polarization conversion and narrow bandpass transmission characteristics. Sci Rep 16, 13838 (2026). https://doi.org/10.1038/s41598-026-44437-0

Nyckelord: metaflater, polariseringskonvertering, bandpassfilter, frekvensselektiv yta, minskning av radarskärningsarea
