Rumsligt fördelad vätbarhetskaraktärisering i porösa medier

Varför små vätskekontakter spelar roll för stora energifrågor

Hur rör sig olja, vatten och gaser som väte eller koldioxid egentligen och hur fastnar de i bergarter djupt under marken? Svaret hänger på ”vätbarhet” – hur mycket bergytan föredrar en vätska framför en annan – på skalor som är alldeles för små för att se med blotta ögat. Denna artikel presenterar ett nytt sätt att kartlägga den preferensen i tre dimensioner, por för por, och avslöjar ett dolt lapptäcke av beteenden som starkt påverkar underjordisk CO₂‑lagring, vätelagring och oljeåtervinning, samt prestandan hos avancerade batterier och bränsleceller.

Se in i berg i tre dimensioner

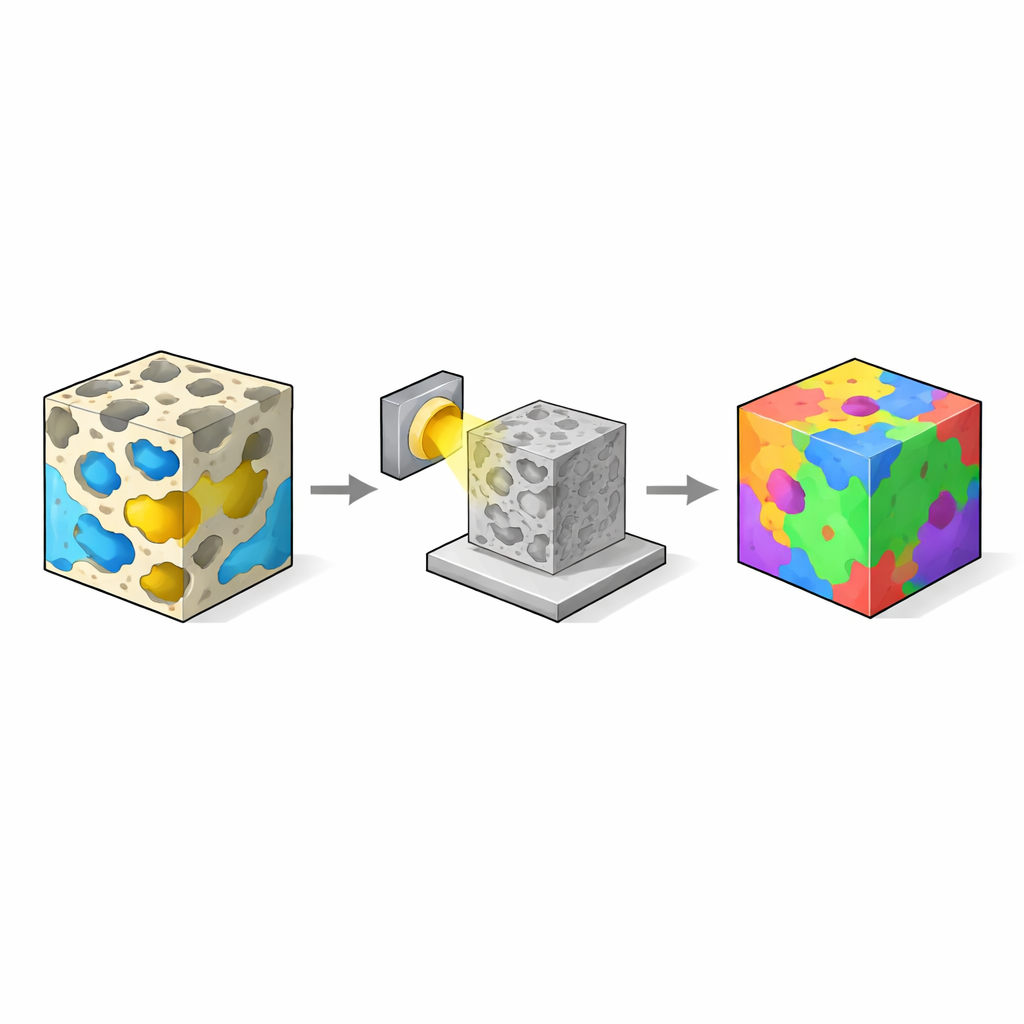

Modern röntgenmikrotomografi (micro‑CT) låter forskare titta in i små bergprover i 3D och se var olika vätskor sitter i porutrymmet. Från dessa bilder försöker man härleda ”kontaktvinkeln” där en vätskefas möter den fasta ytan, ett enkelt geometriskt mått på vätbarhet. I teorin berättar denna vinkel om bergarten beter sig vattenälskande, oljeälskande eller någonstans däremellan. I praktiken är det extremt svårt att läsa av den vinkeln direkt från bilderna: den exakta linjen där berg, vatten och olja möts är suddig över flera pixlar, ytorna är ojämna och datorbaserad segmentering av faserna är aldrig perfekt. Befintliga automatiska metoder jämnar ofta bort viktiga detaljer, förflyttar gränser med några pixlar och snedvrider därför vinklarna, särskilt i komplexa bergarter eller blandade våta system där beteendet varierar kraftigt från por till por.

Ett nytt sätt att följa vätskekanterna

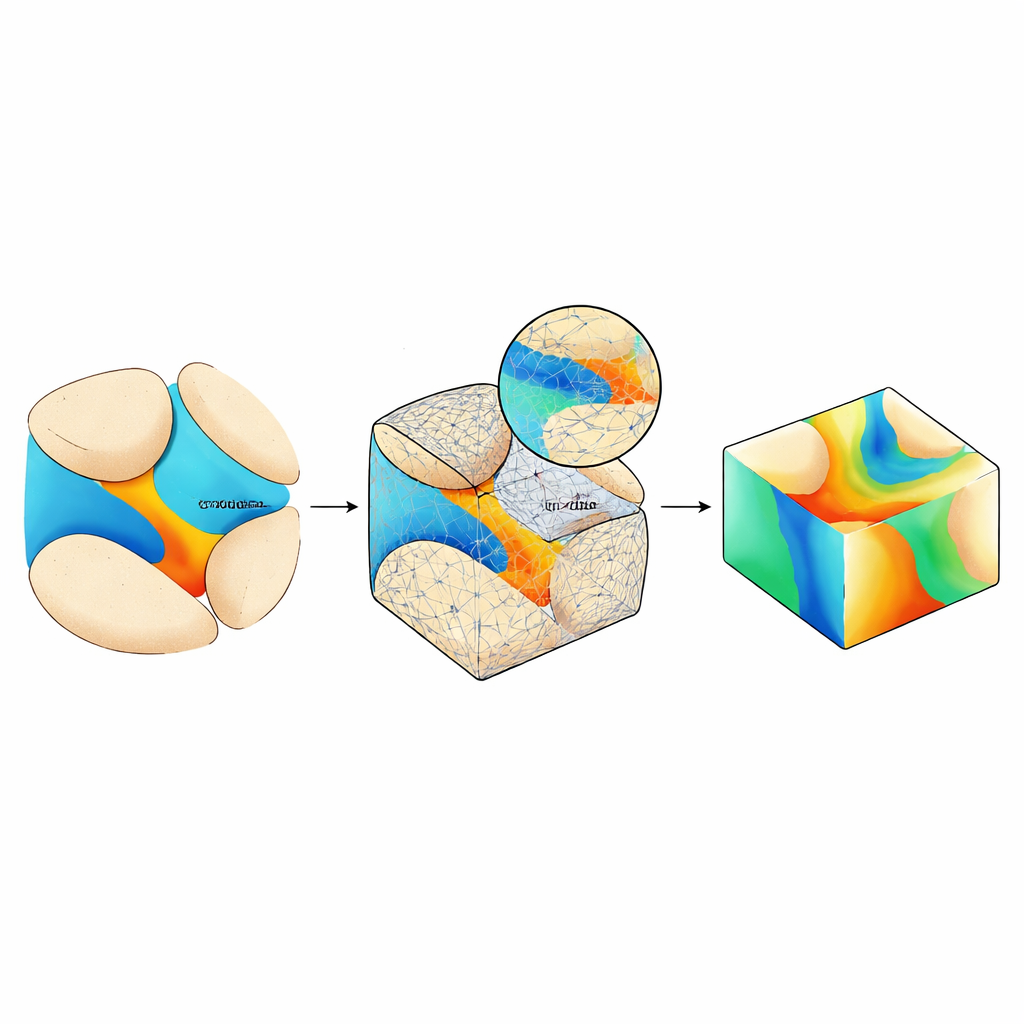

Författarna presenterar en automatisk geometrisk algoritm som kringgår den mest besvärliga delen av problemet: att lokalisera den exakta trefaslinjen. Istället för att mäta precis vid denna tvetydiga linje bygger metoden detaljerade ytmesh för berg‑vätska‑ och vätska‑vätska‑gränserna och extrapolerar därefter lokala ytriktningar (normaler) från närliggande, bättre upplösta områden mot kontakten. Dessa normaler kombineras för att beräkna kontaktvinklar vid många punkter längs varje kontaktloop. Arbetsflödet inkluderar noggrann brusreducering, en robust segmenteringsmetod som följer verkliga intensitetskanter i bilderna och en mild ytslätning som tar bort pixlade ”trappstegs”‑artefakter utan att krympa eller snedvrida porytorna. En inbyggd kvalitetskontroll avvisar avvikande mätningar som tydligt står i konflikt med det lokala grannskapet, vilket byter kvantitet mot tillförlitlighet.

Test av metoden på ideala former och verkliga berg

För att kontrollera noggrannheten applicerade teamet först algoritmen på helt syntetiska datamängder: digitala droppar vilande på plana och krökta fasta ytor där den sanna kontaktvinkeln är exakt känd. Över ett brett spektrum av vinklar och bildupplösningar återvann den nya metoden de sanna värdena inom ungefär fem grader och presterade bättre och mer konsekvent än allmänt använda verktyg, särskilt vid låga och höga vinklar där felen vanligtvis växer. Forskarna gick sedan vidare till verkliga micro‑CT‑bilder från flera bergarter, inklusive kalkstenar och sandstenar, innehållande olja‑vatten och väte‑vatten system under flödesförhållanden som är relevanta för oljeåtervinning och underjordisk gaslagring. Genom att jämföra automatiska resultat med mödosamma manuella vinkelmätningar visade de att deras metod stämmer väl överens med mänskliga experter samtidigt som den undviker de starka bias som introduceras av äldre automatiska tekniker som över‑slätar gränserna.

Avslöjar dolda mönster i berg‑vätske‑beteende

Med tusentals pålitliga lokala mätningar byggde författarna 3D‑kartor över kontaktvinkeln i hela porutrymmet. I berg som överlag är vattenvåta är vinklarna relativt uniforma och låga, vilket bekräftar att vatten tenderar att klänga sig till de fasta ytorna och flöda genom smala hörn medan olja fyller porernas mitt. I en ”blandvåt” sandsten, förändrad av långvarig exponering för råolja, antyder medelvärdet endast svagt vattenvåt beteende. Den rumsliga kartan berättar dock en rikare historia: nästan 60 % av ytorna förblir vattenvåta, medan omkring 40 % skiftar in i ett mellantillstånd där ingen av vätskorna är starkt favoriserad. Dessa intermediära fläckar är precis där ovanliga sadelformade gränsytor och komplexa fyllnadsmönster observeras i bilderna, vilket förklarar förbryllande kombinationer av fångst och flöde som inte kan fångas av en enda, bulkgenomsnittlig kontaktvinkel.

Varför detta är viktigt för energi och miljö

För ingenjörer som försöker förutsäga hur CO₂ eller väte kommer att sprida sig och förbli fångade under jord, eller hur elektrolyter och gaser rör sig genom porösa lager i bränsleceller och batterier, räcker det inte längre att känna till en enda ”genomsnittlig” vätbarhet. Denna studie visar att subtilt rumsligt varierande våtförhållande styr hur vätskor invaderar, hakas fast eller kringgår vissa vägar. Den nya algoritmen levererar por‑för‑por vätbarhetskartor, tillsammans med en tydlig uppskattning av mätosäkerhet, i ett öppen‑källkod mjukvarupaket. Enkelt uttryckt omvandlar den suddiga röntgenbilder av berg till detaljerade ”preferenskartor” för vätskor, och erbjuder ett kraftfullt verktyg för att designa säkrare koldioxidlagringsprojekt, mer stabila vätreservoarer, förbättrade strategier för oljeåtervinning och mer effektiva elektrokemiska enheter.

Citering: Aljaberi, F., Belhaj, H., Foroughi, S. et al. Spatially distributed wettability characterization in porous media. Sci Rep 16, 12643 (2026). https://doi.org/10.1038/s41598-026-43688-1

Nyckelord: vätbarhet, porösa medier, kontaktvinkel, CO2‑lagring, vätelagring
