Experimentell och mekanistisk analys av förbättring av deformationsmodulen i soilbag

Bygga starkare mark med enkla säckar jord

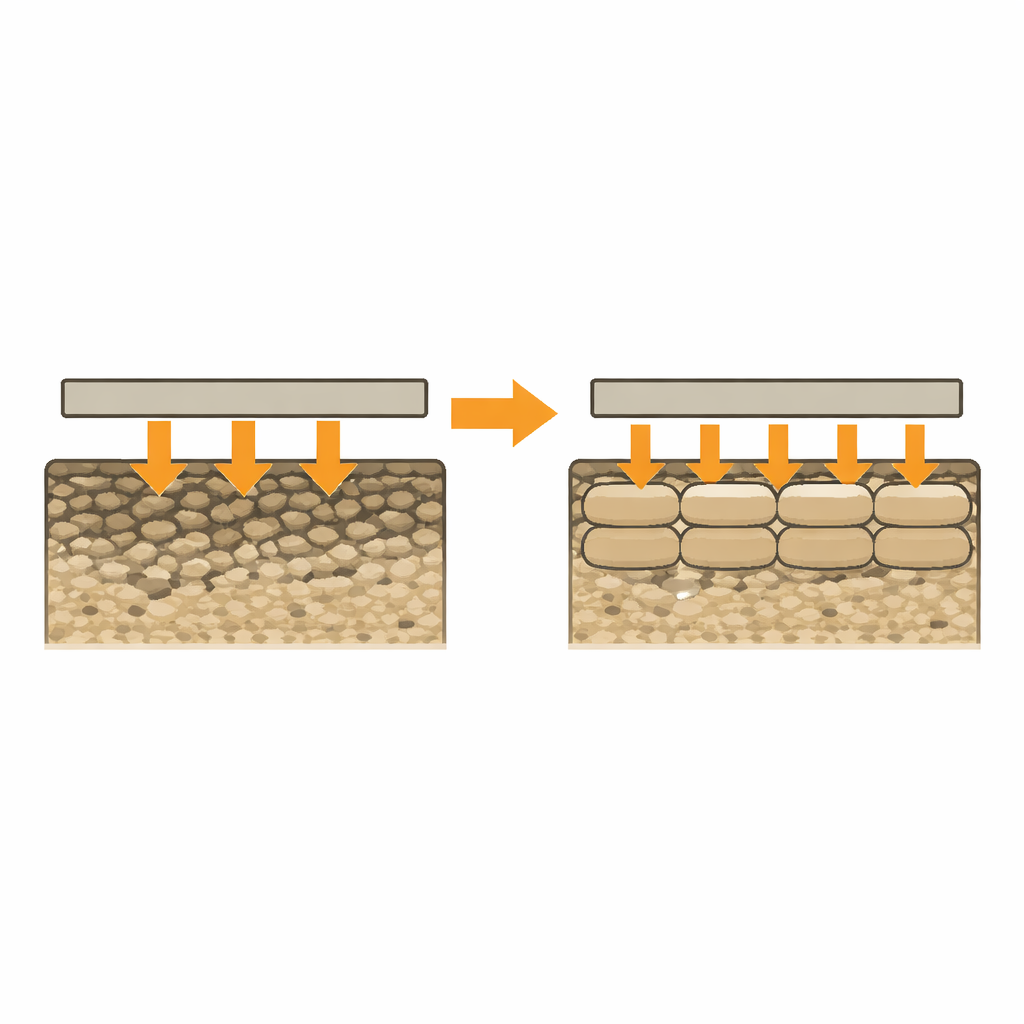

När ingenjörer bygger dammar, vägar eller reservoarer på svag eller blandad mark oroar de sig för att jorden gradvis ska pressas ihop och sjunka under lasten. En relativt enkel teknik — starka tygsäckar fyllda med lokal jord och berg, kallade soilbags — kan få marken att uppträda mer som en fast madrass än som en mjuk dyna. Denna studie förklarar inte bara att soilbags fungerar, utan också varför de gör marken styvare och mer pålitlig, genom fullskaliga fälttester, laboratorieexperiment och en enhetlig mekanisk modell.

Vad är soilbags och varför de är viktiga

Soilbags är slitstarka vävda tygsäckar, vanligtvis av geotextil, som fylls med jord, sand eller jord–bergblandningar och staplas eller läggs i ett lager. Till skillnad från platta förstärkningsskikt som främst verkar i ett plan, omsluter varje säck jorden på alla sidor och bildar en tredimensionell ”cell” som kan förspänna lösa material. Eftersom säckarna kan fyllas med lokalt uppgrävt material — även sådant som ofta betraktas som byggavfall — lovar de billigare och mer hållbara grundkonstruktioner. Tidigare forskning visade att soilbags ökar den last marken kan bära innan brott inträffar, men ingenjörer behöver också veta hur de kontrollerar vardaglig deformation: hur mycket marken komprimeras under normala driftslaster.

Verklighetstest vid en vattenkraftsreservoar

Författarna testade först soilbags vid en pumpkraftstation i Jiangsu, Kina, där reservoarbotten är byggd av mycket varierande jord–bergblandningar. Två intilliggande testytor förbereddes under nästan identiska förhållanden: en med ett enkelt lager stora soilbags placerade på den kompakterade basen, och en utan säckar. Efter noggrann kompaktering användes stålplattor för att stegvis pressa ned varje yta samtidigt som man mätte hur mycket marken satte sig. Med hjälp av standardiserade ingenjörsformler fann de att sektionen med soilbags hade en deformationsmodul — i princip ett mått på hur motståndskraftig marken är mot ihoppressning — som var cirka 23 procent högre än den oförstärkta sektionen. Detta bekräftade att även ett enda lager soilbags märkbart kan styva upp en problematisk grund samtidigt som man använder material på plats.

Titt in i säcken: en enhetlig mekanisk bild

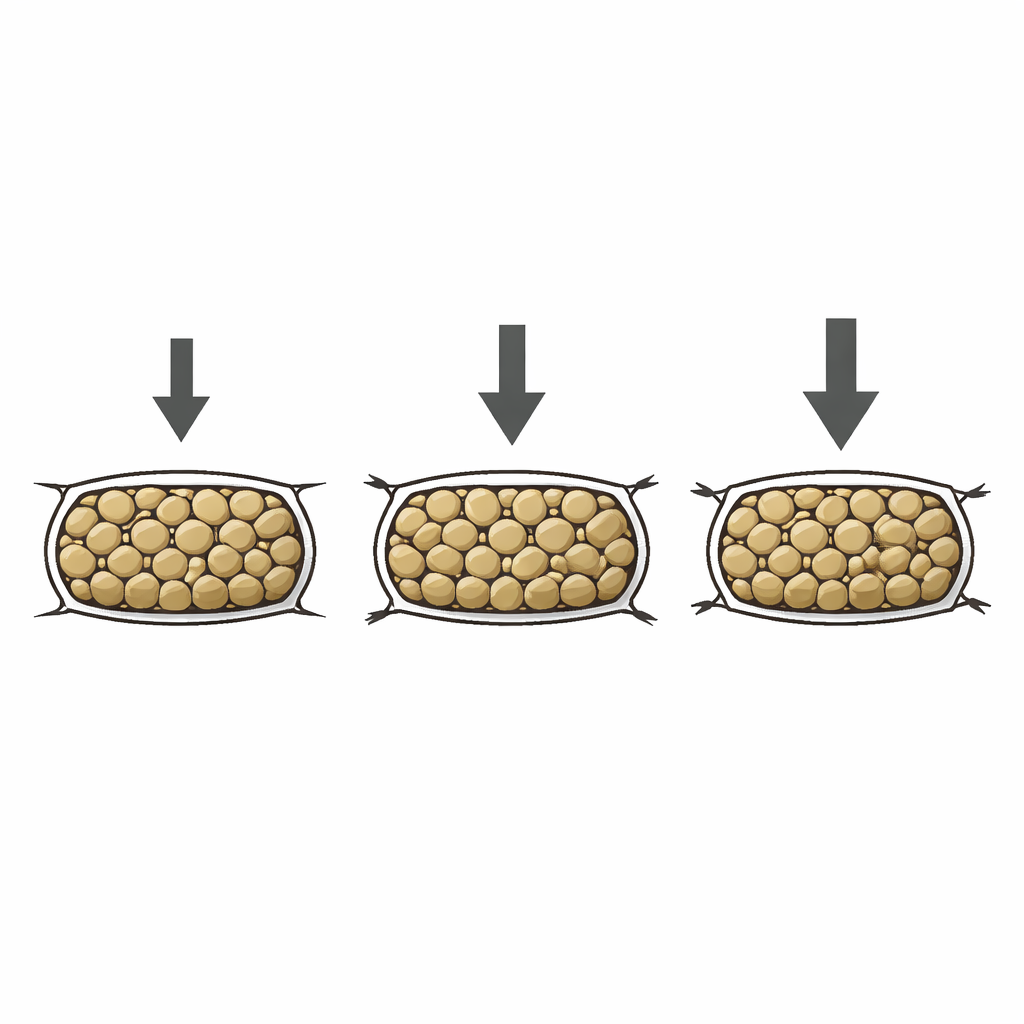

För att förstå vad som händer inne i varje säck utvecklade teamet ett spännings‑töjningsramverk som behandlar jorden och tyget som ett samverkande system. När vertikal last pressar ner på säcken försöker jorden bukta ut åt sidorna. Geotextilen töjer sig och utvecklar dragspänning, vilket i sin tur pressar jorden lateralt. Mekaniskt sett är den totala spänningen inne i jorden summan av den externa lasten och denna extra inneslutande spänning från säckens drag. Genom att följa hur dessa spänningar utvecklas visar modellen att jorden inne i en säck följer en annan bana i spänningsrummet än oförstärkt jord: den upplever högre övergripande inneslutning och en mer gynnsam balans mellan skjuv- och normalskrafter. Denna förskjutning flyttar jorden bort från för tidigt brott och in i ett ’förhärdat’ tillstånd där den kan bära större last med mindre deformation.

Lera, sand och hur säcken förändrar deras beteende

Laboratoriekompressionsprov på mindre soilbags fyllda med antingen lera eller sand bidrog till att validera modellen och avslöja hur olika jordarter reagerar. För lerfyllda säckar steg tygets dragspänning snabbt vid låga laster när den mjuka leran deformerades och säcken ballongerade, för att sedan öka långsammare när leran och säcken blev tätare och styvare. När forskarna jämförde lera i en säck med lera innesluten i en styv cylinder under samma vertikala tryck visade den säckade leran en högre ”förkonsoliderings”spänning — ett bevis på att den ökade inneslutningen pressat den in i ett starkare, mer kompakt tillstånd. Sandfyllda säckar uppträdde annorlunda: eftersom sand har liten kohesion löpte dess spänningsbana initialt nära brottgränsen, men friktionen mellan sandkornen och tyget, plus sands tendens att dilatera vid skjuvning, hjälpte säcken att mobilisera stark lateral dragspänning. Denna interaktion gjorde att sanden höll ihop och ökade i styvhet istället för att snabbt skjuvas sönder.

Hur mycket av uppstyvningen kommer från säcken

Studien delar upp uppstyvningen i två delar: naturlig jordförkompaktning under tryck och extra uppstyvning orsakad av tygspänningen. För lerfyllda säckar bidrog tyginneslutningen med mer än en tredjedel av den totala deformationsmodulen för jorden inne i säcken, särskilt vid lägre laster när deformationen är större. För sandfyllda säckar var den tillförda modulen från säcken mindre — cirka 15 procent — men ändå avgörande för att förhindra skjuvbrott och låta sanden uppnå hög styrka under förhållanden som annars skulle vara instabila. Författarna skisserar också praktiska designtips: använd en förlängd säcksform (längd minst fyra gånger höjden), välj tyg med tillräcklig draghållfasthet för säckstorleken och lämna små luckor vid förkompaktering så att säckarna kan expandera och fullt mobilisera dragspänning innan luckorna återfylls.

Varför detta har betydelse för framtida byggande

I vardagliga termer visar denna forskning att soilbags låter ingenjörer omvandla lös eller blandad jord till ett styvare, mer pålitligt grundlager utan att behöva använda djupa pålar eller dyra importerade ballastmaterial. Säckarna gör mer än att bara omsluta jorden — de pressar aktivt ihop den när lasterna ökar, styr de interna krafterna längs säkrare banor och komprimerar materialet inifrån. Genom att kvantifiera både fältprestanda och de interna mekanismerna ger studien konstruktörerna en stabil grund för att med större förtroende använda soilbags i dammar, slänter, vägar och annan infrastruktur, vilket möjliggör bättre användning av lokala jordarter samtidigt som sättningar kontrolleras och säkerheten förbättras.

Citering: Liao, J., Song, Y., Tao, Y. et al. Experimental and mechanistic analysis of deformation modulus enhancement in soilbag. Sci Rep 16, 12646 (2026). https://doi.org/10.1038/s41598-026-43444-5

Nyckelord: soilbags, grundförstärkning, geotextila grundkonstruktioner, jord–bergblandningar, civil infrastruktur
