Beräkning av elektrisk ledningsförmåga för polymersammansättningar med kolsvarta nanopartiklar utifrån interfasdjup, tunnlingsegenskaper och nätverksprocent

Varför smartare plaster spelar roll

Från telefonhöljen till bildelar finns plaster överallt — men de flesta av dem är dåliga på att leda elektricitet. Ingenjörer löser detta genom att blanda in små ledande partiklar och förvandla vanliga plaster till material som kan avleda statisk elektricitet, blockera elektromagnetisk störning eller fungera som flexibla sensorer. Denna artikel tar sig an en praktisk fråga i centrum för detta arbete: hur kan vi pålitligt förutsäga och anpassa den elektriska ledningsförmågan hos plaster fyllda med kolsvarta nanopartiklar, så att tillverkare kan designa dessa material istället för att förlita sig på försök och misstag?

Bygga en sammanhängande väg

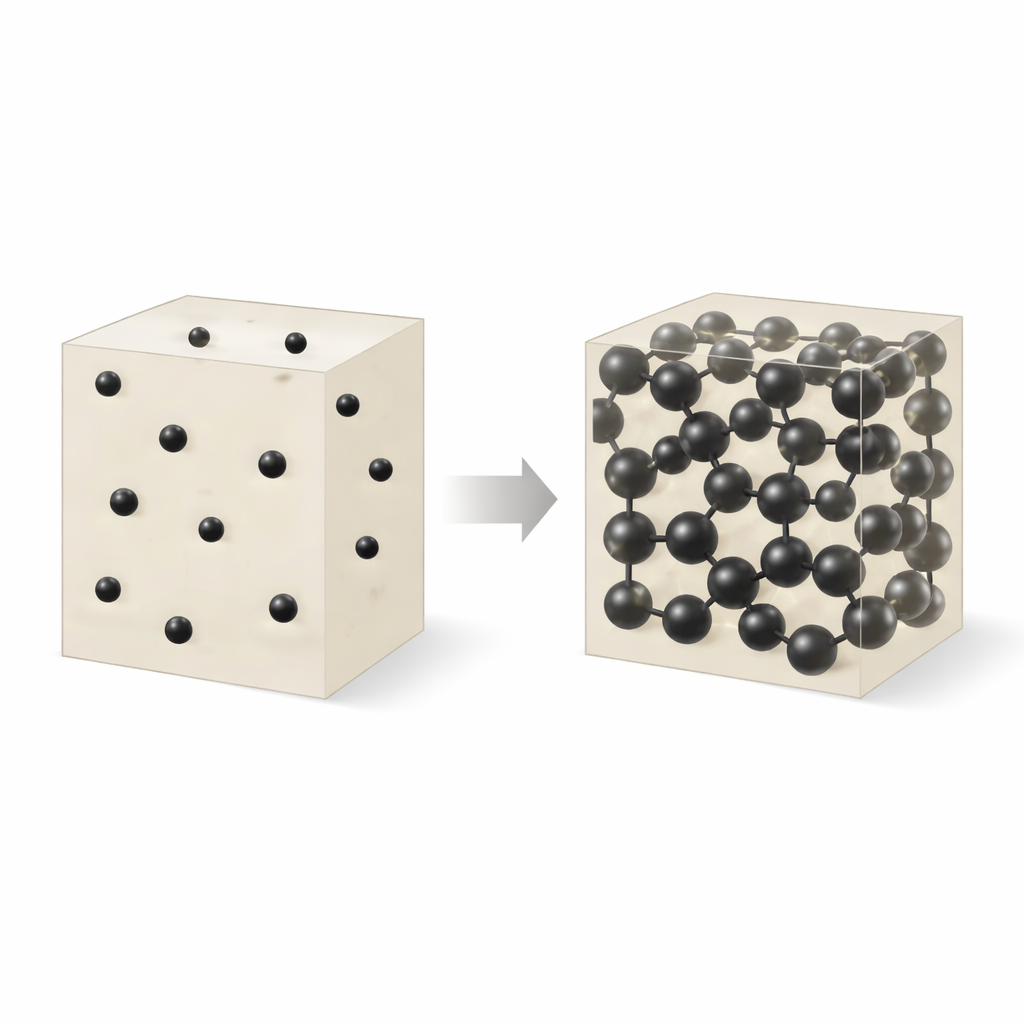

Författarna fokuserar på polymersammansättningar som innehåller kolsvart, en form av nästan rent kol bestående av partiklar i nanometerskala. I sig är dessa partiklar utmärkta ledare. Men när de är utspridda i en plast förblir hela materialet en isolator tills tillräckligt många partiklar rör vid eller nästan rör vid varandra för att bilda ett kontinuerligt nätverk som spänner över provet. Denna brytpunkt kallas perkolationströskeln: under den finns ingen obruten väg för elektroner; ovanför den kan de slingra sig genom ett nätverk av partiklar. Teamet noterar att denna tröskel inte bara beror på hur mycket kolsvart som tillsätts, utan också på partikelstorlek, hur jämnt partiklarna är dispergerade och hur de interagerar med den omgivande polymeren.

Dolda zoner och små luckor

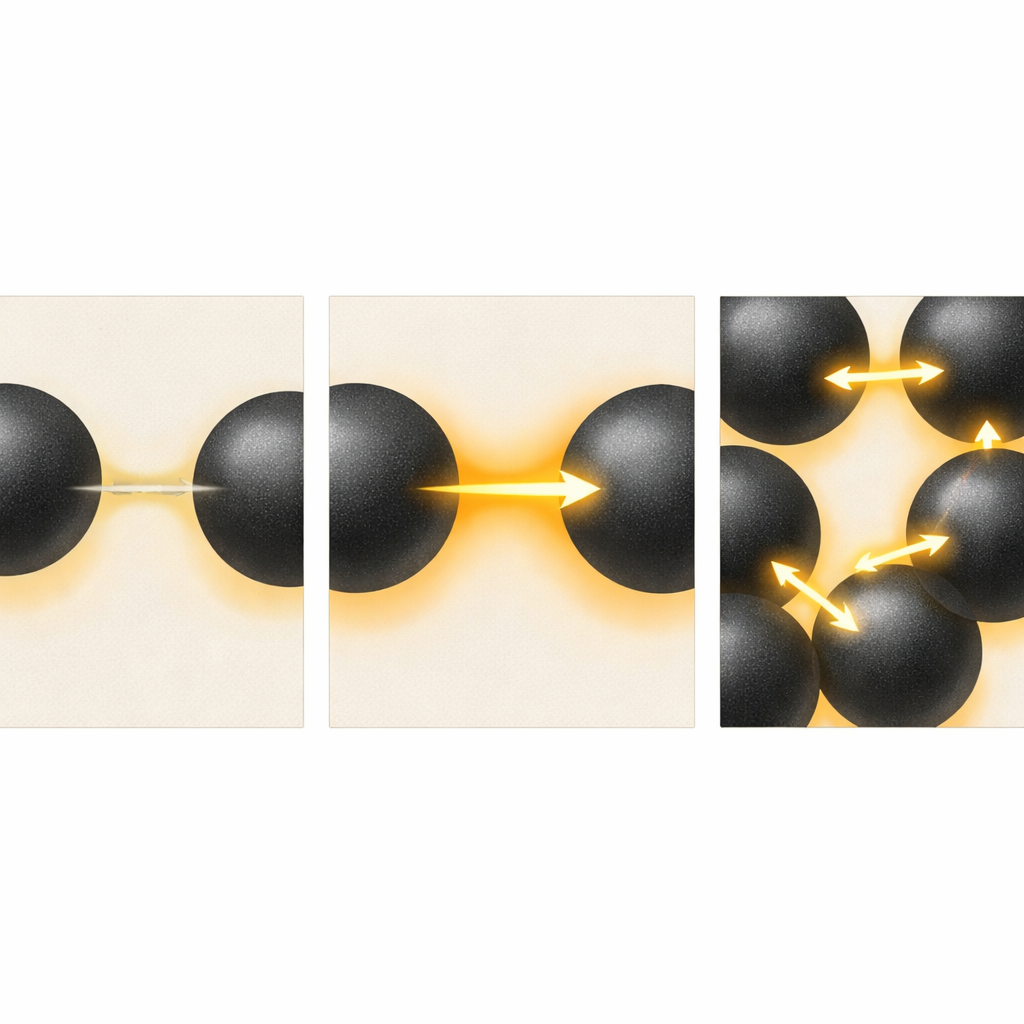

Två mindre uppenbara egenskaper visar sig vara avgörande. Först är "interfasen" — ett tunt skal av polymer runt varje nanopartikel vars egenskaper skiljer sig från bulkplastiken eftersom det interagerar starkt med partikelns yta. Dessa skal kan i praktiken förstora varje partikel och hjälpa till att överbrygga luckor, vilket gör det lättare att bilda ett kontinuerligt nätverk vid lägre fyllnadsgrader. För det andra är elektrontunnelering: även när partiklar inte riktigt rör vid varandra kan elektroner hoppa över nanometersmå gap mellan dem. Sannolikheten för sådana hopp beror på separationsavståndet, storleken på kontaktregionen och hur resistiv polymeren i det gapet är. Tidigare modeller ignorerade till stor del antingen interfasen, tunnlingsregionen eller båda, vilket begränsade deras noggrannhet.

En enda ekvation som knyter ihop allt

För att överbrygga dessa brister föreslår författarna en kompakt matematisk modell som kopplar kompositens ledningsförmåga till fysiskt meningsfulla designparametrar. Deras formel sammanväver partikelradie, interfasens tjocklek, polymerkraft och kolsvarts ytenergier, storleken och avståndet för tunnlingsgap, den totala andelen partiklar som tillhör det sammanlänkade nätverket och perkolationströskeln själv. I enkla termer ökar ledningsförmågan när mer av kolsvarten tillhör nätverket, när interfasregionerna är tjockare, när tunnlarna mellan partiklar är korta och breda, och när polymeren i dessa tunnlar erbjuder låg resistans. Däremot gör större partiklar, tunna interfaslager, långa tunnlingsgap och hög tunnlingsresistivitet att materialet beter sig mer som en isolator.

Vad modellen avslöjar om designval

Med hjälp av sin ekvation varierar forskarna systematiskt varje parameter för att se hur den förändrar den förutsagda ledningsförmågan. De finner att bästa prestanda kommer från små kolsvarta partiklar inbäddade i relativt tjocka interfaslager, som tillsammans skapar ett tätt nätverk. Kortare tunnlingsavstånd på omkring två miljarddelar av en meter och breda kontaktregioner mellan partiklar kan öka ledningsförmågan dramatiskt, medan gap längre än ungefär fem nanometer eller mycket små kontaktområden lämnar kompositen isolerande. Ytenergier spelar också roll: en lägre ytspänning för polymeren och en högre för kolsvarten uppmuntrar partiklar att klustra och röra vid varandra, vilket stärker ledande vägar — även om det kan låta kontraintuitivt i förhållande till traditionella idéer om god dispergering.

Att pröva teorin mot verkligheten

För att se om modellen speglar verkligheten jämför teamet dess förutsägelser med publicerade mätningar från sex olika kolsvart–plastkombinationer, från vardaglig polyeten till mer specialiserade polymerer. För varje system justerar de några svårmätta tunnlingsparametrar tills de beräknade ledningsförmågorna stämmer överens med de experimentella kurvorna över olika fyllnadsgrader. Överensstämmelsen är stark, och de utvunna tunnlingsavstånden och kontakstorlekarna ligger inom rimliga nanometerskaliga intervall. Detta tyder på att modellen fångar den väsentliga fysiken samtidigt som den är tillräckligt enkel för att användas som ett designverktyg.

Vad detta betyder för vardagsteknik

I praktiska termer erbjuder studien en färdplan för ingenjörer som vill ha plaster som är precis så ledande som krävs för en given uppgift — vare sig det handlar om att försiktigt avleda statisk laddning, skärma elektronik från störningar eller fungera som responsiva känselskikt. Istället för att gissa hur mycket kolsvart som ska tillsättas eller upprepade gånger testa nya formuleringar kan konstruktörer använda modellen för att välja partikelstorlek, ytbehandlingar och bearbetningsförhållanden som kontrollerar nätverket, interfasen och de små tunnlingsgapren. För icke-specialister är huvudbudskapet att den elektriska beteendet hos dessa nanokompositer inte är en svart låda: det kan förutses och justeras genom att förstå och påverka strukturen på miljarddels meters skala.

Citering: Zare, Y., Munir, M.T., Choi, JH. et al. Estimation of electrical conductivity for polymer composites with carbon black nanoparticles by interphase depth, tunneling characteristics and network percentage. Sci Rep 16, 11023 (2026). https://doi.org/10.1038/s41598-026-41789-5

Nyckelord: ledande polymerer, kolsvarta nanokompositer, perkolationströskel, elektrontunnelering, interfaseffekter
