En ny strut-injektor med sidouttryckt munstycke för effektiv väteblandning i överljudsförbränningskammare

Varför snabb bränsleblandning spelar roll för framtidens flyg

Scramjetmotorer, som förbränner bränsle i ett luftflöde som rör sig snabbare än ljudets hastighet, är en av huvudkandidaterna för hypersonisk flygning. Men inne i dessa motorer strömmar luften genom förbränningskammaren på bara tusendelar av en sekund, vilket lämnar mycket lite tid för bränsle och luft att blanda sig innan förbränningen. Denna artikel undersöker ett nytt sätt att injicera vätgas i den framrusande luften så att den blandas snabbare och mer jämnt — ett nyckelsteg mot effektiv och pålitlig högfartflygning.

En ny variant på hur bränslet tillförs strömmen

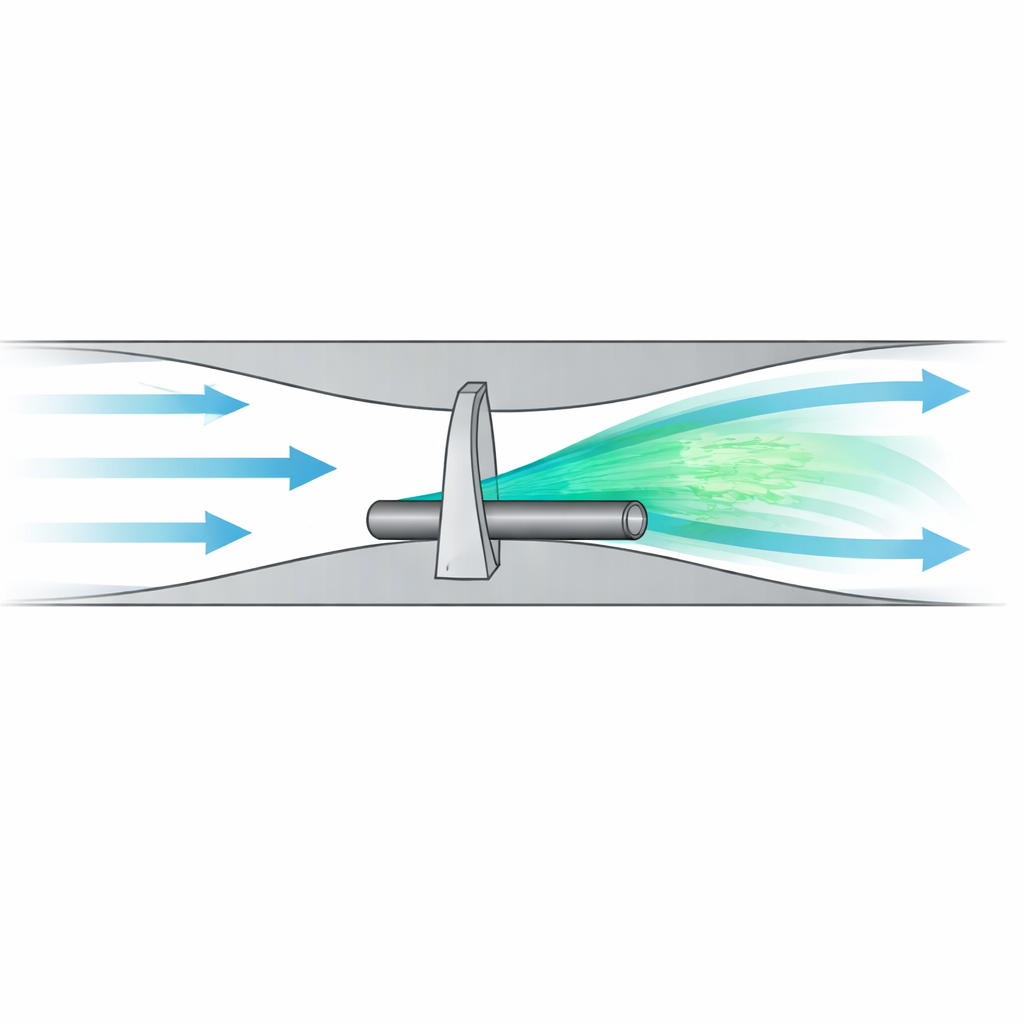

I stället för att injicera bränsle genom hål i kammarens vägg fokuserar studien på en smal finner eller strut som sticker in i huvudluftströmmen som en liten vinge. Bakom denna strut sitter en kort stav som förser vätgas. När luften passerar struten bildas virvlande vakor och små låg-hastighetsfickor som kan hjälpa till att röra om bränslet i luften. Författarna utformar om staven så att bränslet kan matas sidledes in i flödet längs dess längd, antingen via några separata runda hål eller en kontinuerlig springa. Målet är att utnyttja strutens naturliga våkbildning samtidigt som man formar hur bränslet går in i luften för att uppnå bättre blandning utan att överdrivet störa flödet.

Test av tre sätt att mata bränslet

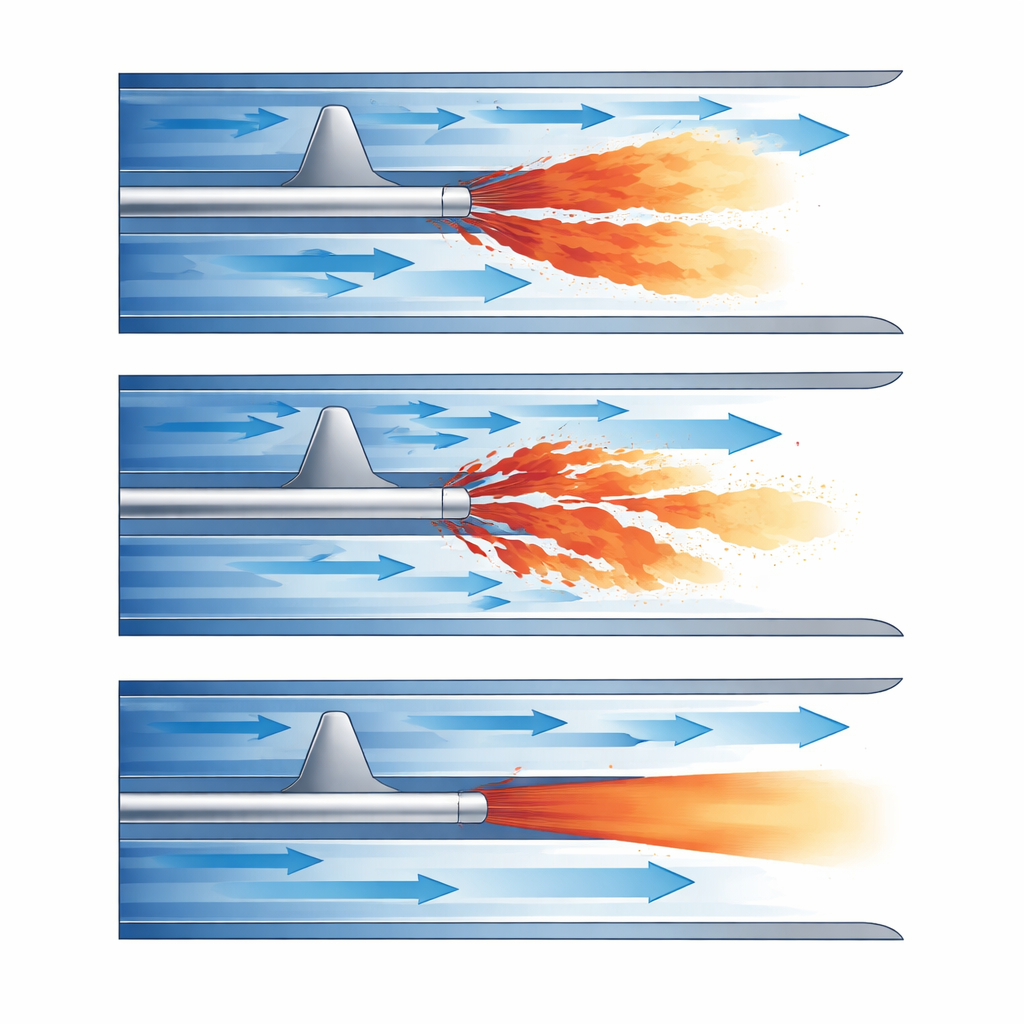

Teamet jämför tre bränsleupplägg, alla med samma totala bränslemängd under identiska förhållanden. I Fall 1 kommer vätgasen genom tre cirkulära sidhål i staven, var och en skickar en smal jetstråle in i den överljudiga luften. Fall 2 använder fler, mindre hål och skapar ett tätare sett av jetstrålar. Fall 3 ersätter hålen med en enda tunn springa som löper längs staven och släpper ut ett skikt av bränsle sidledes in i vaket bakom struten. Med detaljerade datorsimuleringar av luftflödet, tryck, temperatur och vätgaskoncentration följer forskarna hur varje design formar chockvågor, virvelregioner och bränslets utbredning nedströms.

Hur flödet beter sig i varje design

Simuleringarna visar att hålbaserade designer (Fall 1 och 2) skapar starka lokala chockvågor och stora recirkulationszoner där flödet saktar ner och viker tillbaka på sig själv. Dessa regioner rör om bränslet kraftigt men gör också flödet ojämnt, med klumpar av hög bränslekoncentration och partier av nästan ren luft. Att lägga till fler hål i Fall 2 ökar genomträngning och turbulens men gör också mönstret mer kaotiskt. Däremot producerar springdesignen i Fall 3 ett jämnare skikt av vätgas som ligger an mot vaket och sprids mer regelbundet. Chockvågorna är svagare, temperaturförändringarna mer gradvisa, och flödet återgår snabbare till överljudsförhållanden efter injektorn — vilket tyder på en mildare störning av det övergripande motorflödet.

Mätning av blandningskvalitet och energikostnad

För att gå bortom visuella intryck kvantifierar författarna hur väl bränsle och luft blandas när de färdas nedströms, hur starka de virvlande rörelserna förblir, och hur mycket av flödets tryck som förloras till chockar och turbulens. De finner att springdesignen bibehåller organiserade virvlar längre nedströms och uppnår högst blandningseffektivitet, vilket innebär att mer av vätgasen når när-ideala proportioner med luft över en given sträcka. Multihål-designen i Fall 2, trots kraftig lokal omrörning, drabbas av snabbare sönderfall av koherenta virvelstrukturer och mer fläckvis bränsledistribution. Springinjektorn ger visserligen något högre total tryckförlust än de andra, vilket speglar dess kontinuerliga interaktion med huvudströmmen, men denna nackdel förblir inom acceptabla gränser för en effektiv förbränningskammare.

Vad detta betyder för hypersoniska motorer

För en allmän läsare är huvudresultatet att noggrant utformad tillförsel av bränsle till en mycket snabb luftström kan göra stor skillnad för hur snabbt och jämnt det sprids. Den kontinuerliga laterala springan på en stav bakom en strut ger jämnare, mer enhetliga väte–luftblandningar än ett antal separata jetstrålar, samtidigt som aerodynamiska straffkostnader hålls måttliga. I praktiska termer hjälper denna design scramjetmotorer att förbränna vätgas mer fullständigt inom den lilla tidsfönster som finns, vilket förbättrar dragkraft och tillförlitlighet. Arbetet ger ingenjörerna en tydlig konstruktionsinriktning för framtida hypersoniska förbränningskammare: använd den struktur som redan stör flödet — struten — och kombinera den med en distribuerad springinjektor för bättre blandning där det betyder mest.

Citering: Lajimi, R.H., Alrasheedi, N.H., Ghodratallah, P. et al. A novel strut injector with lateral extruded nozzle for efficient hydrogen mixing in supersonic combustors. Sci Rep 16, 12629 (2026). https://doi.org/10.1038/s41598-026-41674-1

Nyckelord: scramjet, vätedrivmedel, överljudsförbränning, bränsle–luftblandning, flyg- och rymdframdrivning
