Kontaktteknik för metallisk Ni-integrerad niobiumsulfid via H2S-behandling för förbättrad MoS2-transistorrprestanda och CMOS-kompatibilitet

Nya byggstenar för framtida datorchips

När våra enheter krymper och blir kraftfullare närmar sig det traditionella materialet—kislet—sina fysiska gränser. I den här studien undersöks ett smart sätt att koppla upp en ny klass atomtunna material så att de kan fungera pålitligt i framtida datorchip. Genom att utforma om de små metallkontakterna som leder ström in i dessa ultratunna skikt visar forskarna hur man kan bygga snabbare, mer värmetåliga transistorer som kan hålla elektroniken krympande under många år framöver.

Varför atomtunna material behöver bättre förbindelser

Moderna transistorer styr elektrisk ström genom en kanal. I dagens chip är den kanalen vanligtvis kisel, men när kisel hyvlas ner till bara några atomlager sjunker dess prestanda kraftigt. I kontrast kan atomtunna kristaller som övergångsmetall-dikalkogenider (TMDC), som molybden-disulfid (MoS2) och volfram-diselenid (WSe2), bibehålla hög prestanda även vid dessa extrema tjocklekar. Ett stort hinder är dock hur man kopplar metalltrådar till dessa sköra skikt utan att skapa mycket resistans vid gränsytan, vilket slösar energi och saktar ner enheterna. Konventionella metaller tenderar att reagera med eller störa TMDC-materialet, så ingenjörer letar efter metallager som kan vila ovanpå som pappersark och skapa rena, skonsamma ”van der Waals”-kontakter.

Ett skräddarsytt metallager för elektronbärande enheter

Författarna fokuserar på transistorer som transporterar negativa laddningar (elektroner), så kallade n-typ fält-effekttransistorer, byggda med ett enda lager MoS2 som kanal. De utgår från en metallisk TMDC kallad niobiumdisulfid (NbS2), som naturligt har egenskaper lämpade för motsatt typ av enhet—p-typ-transistorer som transporterar positiva laddningar. Genom att införliva en liten mängd nickel (Ni) i NbS2 med en värmebehandling i vätesulfidgas omvandlar de dess inre struktur och elektroniska beteende och skapar en ny förening betecknad Ni0.19Nb1.16S2. Detta nya metallager bildar en ren, skivlik kontakt ovanpå monolager MoS2 och möjliggör att elektroner lättare flyter in i kanalen. Enheter som använder denna kontakt visar betydligt högre ström i ”på”-läget jämfört med enheter med antingen rent NbS2 eller rent nickel.

Hur den nya kontakten bildas utan att skada kanalen

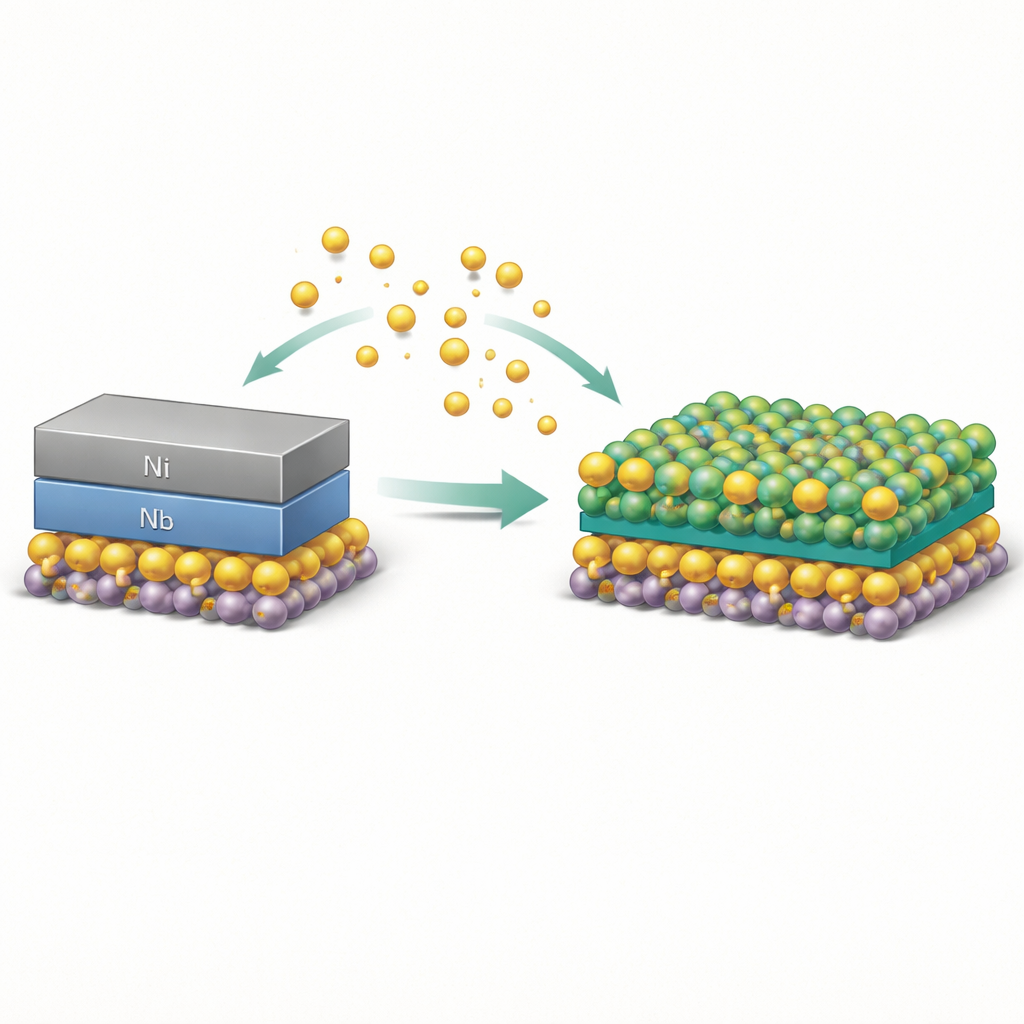

För att förstå vad som händer under värmebehandlingen undersökte forskarna tvärsnitt av skikten noggrant med avancerade elektronmikroskop. De staplade först en ultratunn nickelfilm på MoS2, lade sedan ett tunt niobiumlager ovanpå och exponerade slutligen stacken för het vätesulfidgas. Under dessa förhållanden reagerar svavel med niobium och nickel för att bilda en lageruppbyggd metalsulfid. Mikroskopi och elementkartläggning visar att den resulterande Ni0.19Nb1.16S2 bildar en välordnad kristall som sitter direkt på MoS2 med en van der Waals-gränsyta, och—avgörande—varken nickel eller niobium diffunderar in i MoS2-lagret. När de provade liknande värmebehandlingar med enbart nickel eller enbart niobium diffunderade dessa metaller in i MoS2 och blandades med det, vilket skulle försämra transistorns prestanda. Kombinationsstacken däremot omarrangerar sig naturligt till en stabil lageruppbyggd metall som bevarar integriteten hos det underliggande atomlaget.

Balansera sammansättning för bästa prestanda och värmetålighet

Teamet varierade systematiskt tjocklekarna på utgångslagren av nickel och niobium för att finjustera den slutliga kontakten. De fann att mängden niobium i hög grad bestämmer tjockleken på det resulterande Ni0.19Nb1.16S2-lagret, medan överskott av nickel tenderar att ansamlas på ytan. Elektriska tester på många enheter visade att en viss kombination—ungefär en nanometer niobium på ett ultratunt nickellager—gav kontakter med bästa balans mellan hög ström och reproducerbarhet. Mätningar över ett temperaturintervall indikerade att energibarriären för att elektroner ska korsa från kontakten in i MoS2-kanalen är mycket låg, nära den för rena nickelkontakter men utan nicklets tendens att blandas med MoS2. När forskarna upphettade enheter med vanliga nickelkontakter till 600 °C föll deras prestanda kraftigt, medan enheter med Ni0.19Nb1.16S2-kontakter bibehöll både stark ström och hög elektronrörlighet, vilket visar överlägsen termisk robusthet.

Mot kompletta kretsar med atomtunna material

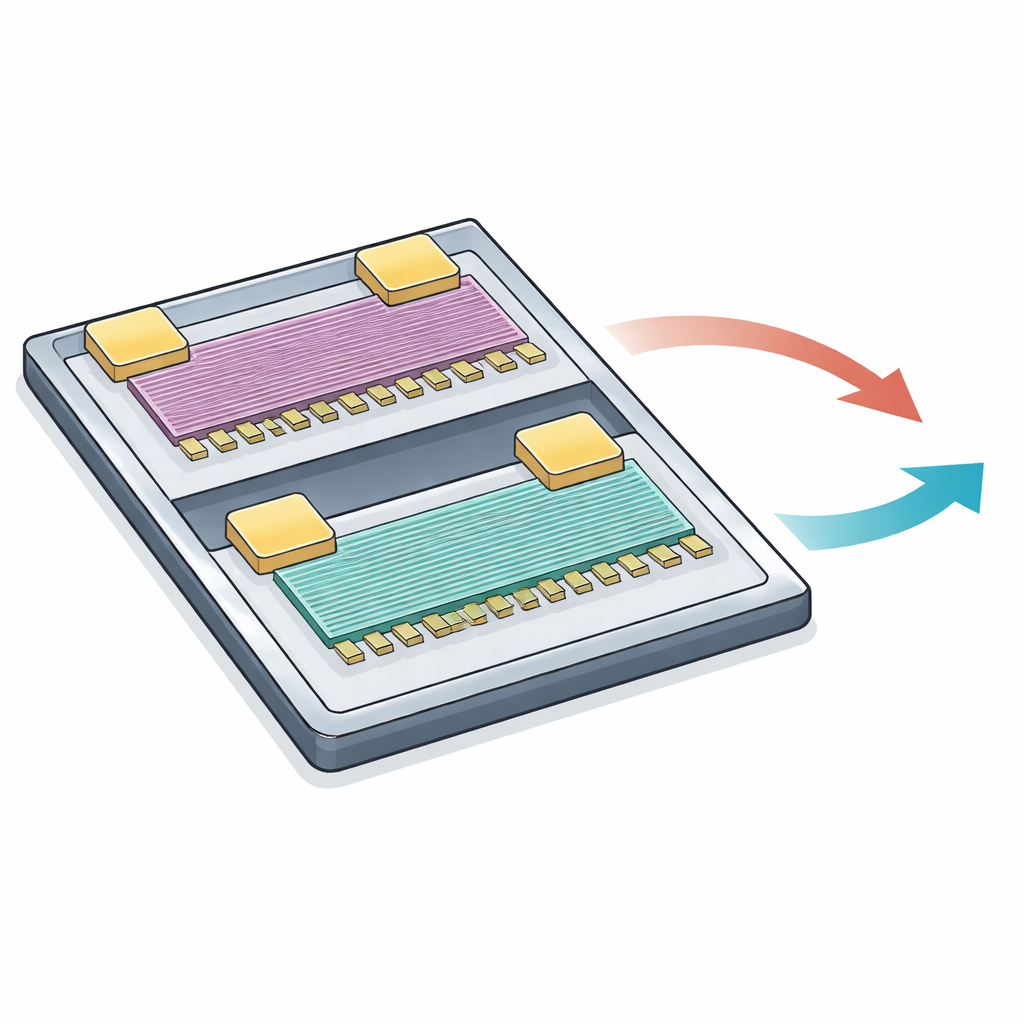

För en komplett logikkrets behöver chiptillverkare både n-typ och p-typ transistorer, en kombination känd som CMOS. Tidigare arbete visade att rent NbS2 är väl lämpat som kontakt för WSe2-baserade p-typ-enheter, men dess egenskaper gör det till ett dåligt val för MoS2 n-typ-enheter. Denna studie visar att genom att noggrant tillsätta nickel och använda samma vätesulfidvärmebehandling kan NbS2 omvandlas till Ni0.19Nb1.16S2, vilket är idealiskt för n-typ MoS2-enheter. Med andra ord kan en enda industriellt kompatibel process skapa två olika, skräddarsydda kontakter—NbS2 för p-typ och Ni0.19Nb1.16S2 för n-typ—vardera anpassad till en viss atomtunn kanal. För icke-specialister är huvudbudskapet att författarna har funnit ett sätt att ”omkoppla” ett lovande metalliskt material så att det ger rena, låg-resistiva och värmetåliga förbindelser till nästa generations ultratunna transistorer, vilket för 2D-CMOS-teknologi ett praktiskt steg närmare verklig användning.

Citering: Hori, K., Chang, W.H., Irisawa, T. et al. Contact engineering of metallic Ni-integrated niobium sulfide via H₂S treatment for enhanced MoS₂ transistor performance and CMOS compatibility. Sci Rep 16, 12591 (2026). https://doi.org/10.1038/s41598-026-41610-3

Nyckelord: 2D-transistorer, MoS2, kontaktteknik, CMOS, van der Waals-kontakter
