Implementering av smarta metasurfasetter för Sub-6 GHz 5G-trådlösa system: design, optimering och syntes för att förbättra antennens prestanda

Varför smartare antenner spelar roll för vardagsapparater

När våra hem, städer och prylar fylls med uppkopplad elektronik ökar intresset för att driva vissa enheter genom att tyst dra energi ur luften istället för att förlita sig enbart på batterier. Denna studie undersöker en ny typ av kompakt antenn som både kan kommunicera med Sub-6 GHz 5G-nät och mer effektivt skörda kringströvande radiovågor för att producera användbar elektrisk kraft. Genom att kombinera en noggrant formad metallyta under antennen med en artificiell intelligens-baserad designmetod visar författarna hur man kan pressa ut mycket bättre prestanda ur ett mycket litet hårdvarufotavtryck.

Från enkel stång till smart signalfångare

Arbetet börjar med en grundläggande tryckt monopolan­tenn—i praktiken en liten metallstång på en plan platta—som normalt tar emot vågor med en enda föredragen orientering. Forskarna modifierar denna enkla struktur så att den kan fånga upp signaler oavsett hur de är orienterade i rymden, en egenskap känd som cirkulär polarisering. De gör detta genom att lägga till extra metallremsor och en liten förbindande bro på jordplanet bakom antennen, vilket omformar strömflödet. Denna omdirigering gör att det elektriska fältet roterar när vågen anländer, vilket hjälper antennen att vara väl anpassad till signaler från olika riktningar—värdefullt vid försök att fånga oförutsägbara 5G- och andra omgivande utsändningar.

Att förvandla ett platt lager till en effektförstärkande yta

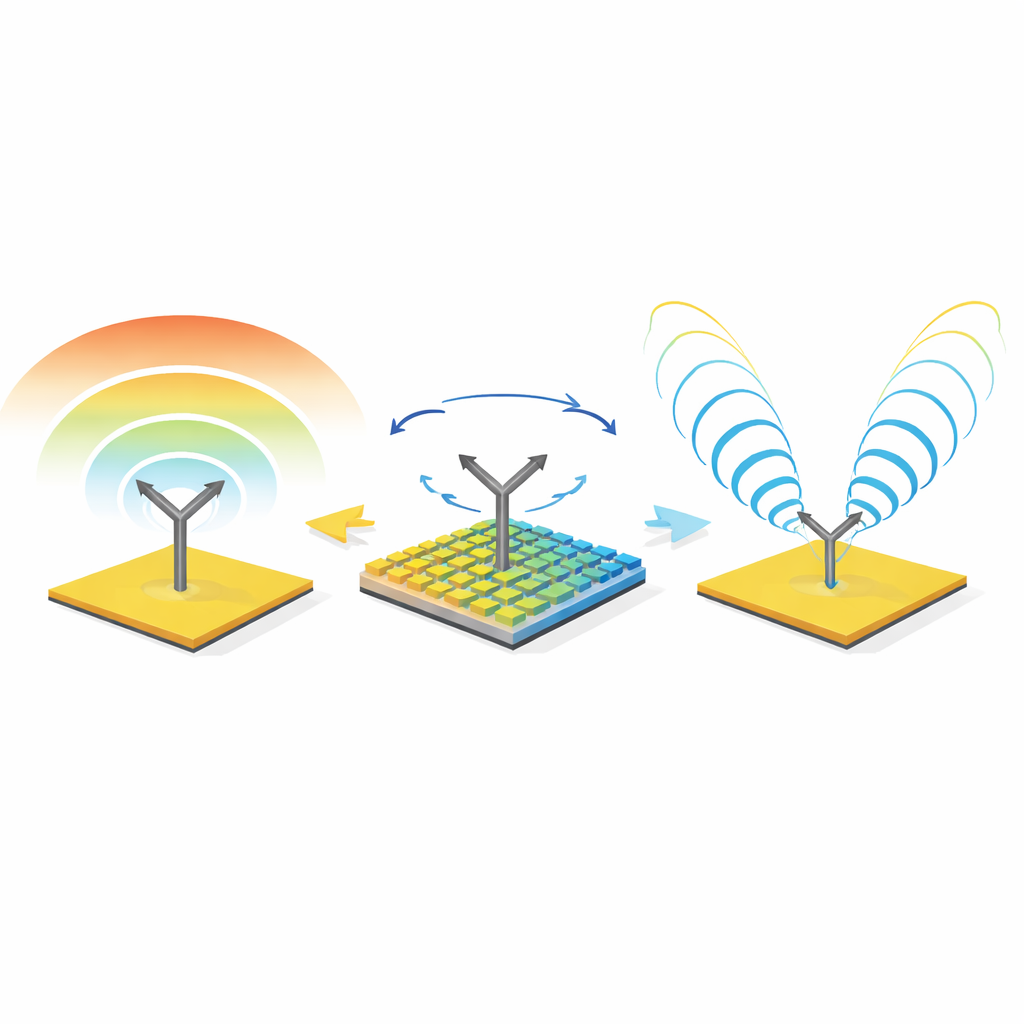

Det centrala hoppet i artikeln är tillägget av ett "metasurf­ace"-lager—en matris av små metalliska element placerade precis under huvudantennen, som verkar som en parasitisk patch-reflektor. Istället för att gissa dess form för hand använder författarna en AI-assisterad optimeringsmetod kallad SADEA, körd i MATLAB, för att stämma av lagerstorlek och mellanrum. Algoritmen utvärderar upprepade gånger kandidatdesigner med en elektromagnetisk simulator och bygger en snabb surrogatmodell som förutsäger prestanda, vilket gör att den kan inrikta sig på en konfiguration som maximerar användbart bandbredd och förstärkning samtidigt som upptagen yta hålls liten. Den resulterande strukturen, tryckt på vanligt FR-4-kretskort, förtjockar det användbara frekvensområdet runt 5 GHz och formar utgående vågor till mer fokuserade strålar.

Hur den nya designen förbättrar signal och effekt

Noga utförda mätningar visar att den slutliga antennkonfigurationen dramatiskt överträffar de mellanliggande designerna utan metasurface. Den användbara impedansbandbredden—frekvensintervallet över vilket antennen effektivt utbyter energi med ansluten elektronik—utvidgas till ungefär 3 GHz, mer än fem gånger den ursprungliga versionens. Intervallet där den upprätthåller god cirkulär polarisering vidgas också flera gånger om. Genomsnittlig cirkulärt polariserad förstärkning ökar från ungefär 2,35 till mer än 5 dBic, medan den totala verkningsgraden överstiger 75 %, vilket innebär att större delen av den infångade radioenergin styrs ut, inte förloras som värme eller bakåtspridning. Analys av strömvägar, fältmönster och ekvivalenta kretsar visar att metasurfacen främjar högre ordningens resonanslägen och sänker kvalitetsfaktorn, vilket båda naturligt vidgar bandbredden och skärper strålningsmönstret.

Skörd av radiovågor för att driva små elektronikapparater

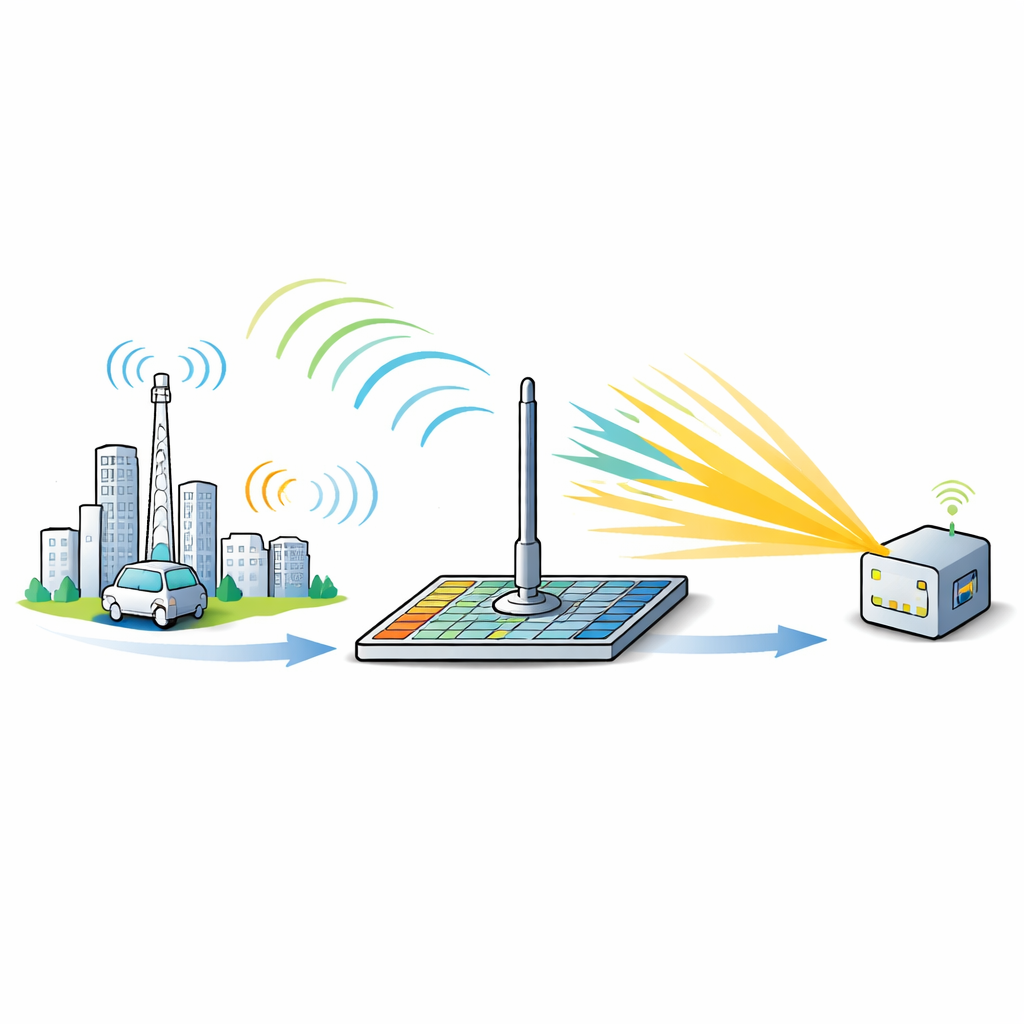

För att demonstrera ett praktiskt användningsområde kopplar författarna antennen till en trestegs likriktarkrets som omvandlar den infångade RF-signalen till likspänning. Likriktaren använder ett noggrant anpassat nätverk så att antennen ser rätt elektriska last och kan överföra energi effektivt. I simuleringar vid 5 GHz med blygsamma insignalnivåer, liknande vad som kan finnas från närliggande 5G-basstationer, producerar systemet upp till omkring 3,6 volt över ett litet motstånd, med omvandlingseffektivitet över 55 %. Även vid lägre effekt överträffar det vanliga riktmärken från andra nyare designer, vilket tyder på att en sådan uppställning skulle kunna försörja lågströmsensorer i bärbara enheter, hälsomonitorer eller IoT-noder utan frekventa batteribyten.

Vad detta betyder för trådlös kraft i framtiden

Sammanfattningsvis visar studien att parning av en kompakt antenn med ett AI-designat metasurf­ace-lager kan avsevärt vidga dess driftband, öka styrka och riktning i dess strålar samt förbättra dess förmåga att omvandla omgivande 5G-signaler till användbar DC-effekt. För icke-experter är slutsatsen att smartare utformning av metallmönster på billiga kretskort, vägledd av maskininlärning, kan göra små antenner mycket mer kapabla. När nätverk och uppkopplade enheter multipliceras kan sådana designer hjälpa till att möjliggöra fler självvårdade sensorer och kommunikationslänkar, minska kablage och batteriunderhåll samtidigt som de tyst återanvänder energi som redan flödar genom luften.

Citering: Behera, B.R., Paik, H., Kumar, J.A. et al. Implementation of smart metasurfaces for the Sub-6 GHz 5G wireless systems: design, optimization, and its synthesis for enhancing antenna’s performance. Sci Rep 16, 10420 (2026). https://doi.org/10.1038/s41598-026-41436-z

Nyckelord: 5G-antenner, metaflisytdesign, RF-energiskördning, trådlös kraft, AI-optimering
