Karakterisering och bedömning av hälsostatus för 34,5 kV korslänkad polyeten (XLPE) kraftkablar

Varför kabelåldrande spelar roll i vardagen

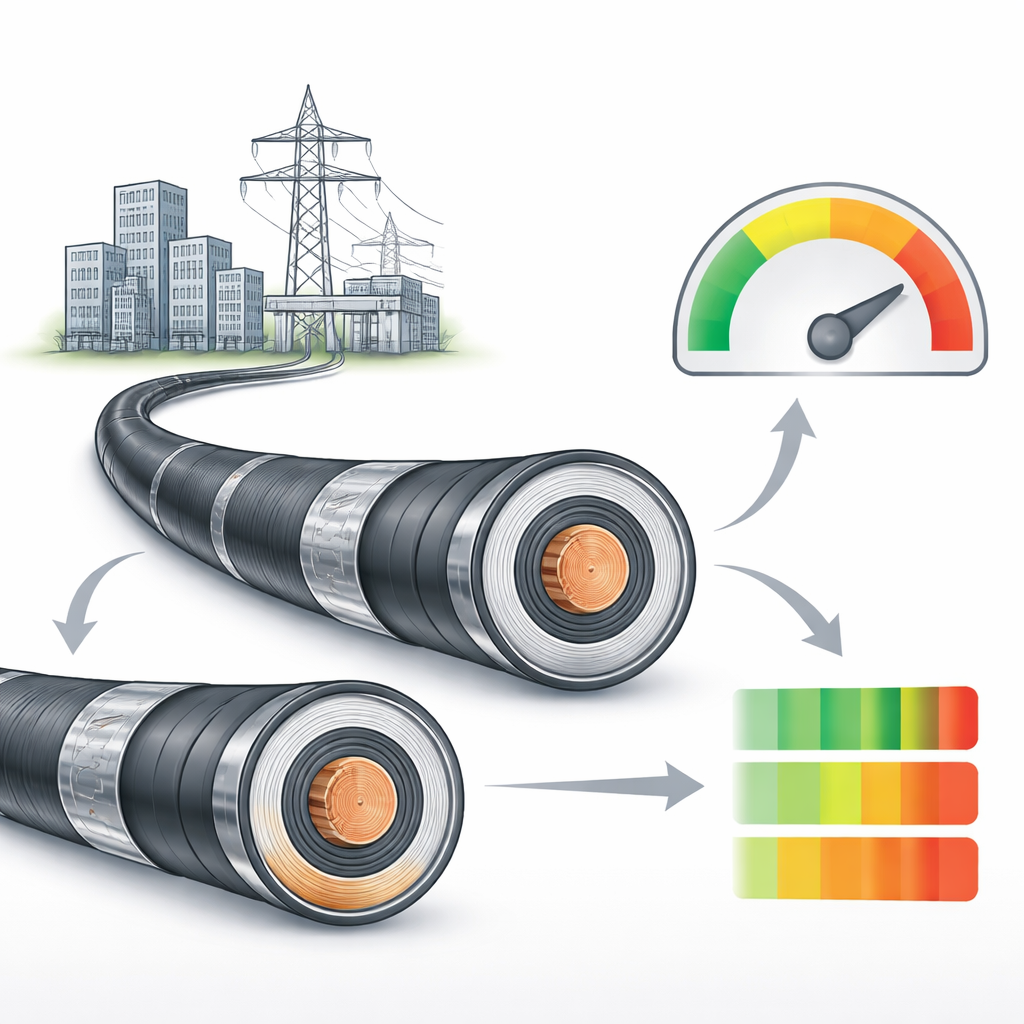

Moderna städer är beroende av högspänningskablar nedgrävda under marken för att tyst leverera el till hem, sjukhus och industri. Under år av drift i varma och krävande miljöer slits plastisoleringen i dessa kablar gradvis, vilket ökar risken för avbrott och kostsamma fel. I den här studien undersöks verkliga 34,5 kV korslänkade polyetenkablar (XLPE) som varit i drift i 5 respektive 10 år, och ett praktiskt "hälsopoäng" föreslås för att hjälpa energibolag avgöra när de bör underhålla, reparera eller ersätta tillgångar innan problem uppstår.

En titt in i åldrande kraftkablar

I stället för att förlita sig på korta, artificiella åldringstester i labbet hämtade forskarna sektioner av XLPE-kablar som faktiskt varit i drift under flera år i en högtemperaturregion i det saudiska elnätet. De jämförde "friska" och "defekta" prover efter 5 respektive 10 års drift. Med en uppsättning avancerade verktyg—elektronmikroskop, röntgenavbildning, termisk analys, infraröd spektroskopi och röntgendiffraktion—undersökte de hur isoleringens interna struktur och kemi förändras över tid. De mätte också hur lätt materialet bryts ner under hög spänning och hur starkt det står emot att dras ut, vilket ger en helhetsbild av både dess mikroskopiska tillstånd och dess verkliga prestanda.

Hur materialet långsamt slits ut

Detaljerade bilder visade att frisk isolering behåller relativt släta ytor och ordnade inre regioner, medan defekta bitar utvecklar spår, mikrosprickor och små håligheter som kan fungera som startpunkter för elektriska fel. Termiska tester visade att när kablarna åldras blir de ursprungligen välorganiserade kristallina regionerna i plasten mindre perfekta och mer blandade med mjukare, oordnade zoner. Röntgendiffraktion bekräftade att den grundläggande kristallformen av polyeten inte förändras, men dess grad av ordning minskar stadigt, särskilt i defekta 10-årsprover. Tillsammans målar dessa fynd bilden av ett material vars interna "ställning" gradvis försvagas av långvarig värme- och elektrisk stress, även när tydlig kemisk oxidation förblir överraskande låg.

Vad åldrande gör med elektrisk och mekanisk styrka

Konsekvenserna av denna tysta strukturskada visar sig tydligt i prestandatesterna. När de utsätts för stigande högspänning tenderar friska isoleringsprover att brytas vid högre och mer konsekventa nivåer, medan defekta går sönder tidigare och med större spridning. I genomsnitt sjunker genombrottsstyrkan med ungefär 14 % efter 5 år och mer än 20 % efter 10 år i de mest degraderade proverna. Ytavledningsspänning—en mätning av hur väl kabeln tål urladdningar längs sin yta—faller samtidigt med ungefär hälften mellan friska 5-årsprover och defekta 10-årsprover. Mekaniska tester visar också att materialet blir mindre segt och mindre töjbart: draghållfastheten minskar från cirka 25 MPa i yngre, friska isoleringar till omkring 18 MPa i defekta 10-årsprover, och förlängning före brott krymper från nästan 1000 % till under 400 %, vilket signalerar betydande försprödning.

Att omvandla många mätvärden till ett hälsopoäng

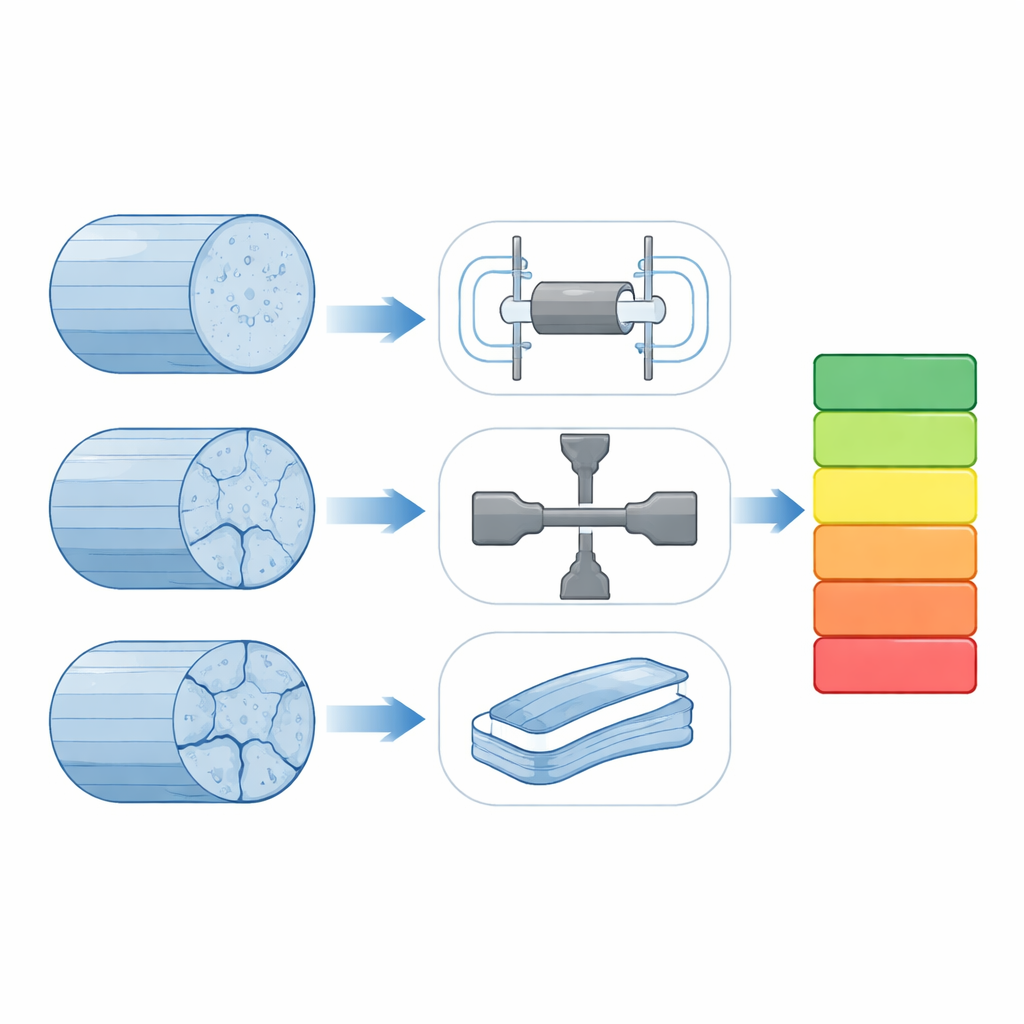

För att omvandla denna komplexa uppsättning tester till ett verktyg som tillgångsförvaltare faktiskt kan använda byggde författarna ett Cable Health Index (CHI). Detta index kombinerar fem nyckelindikatorer—genombrottsstyrka, dielektricitetskonstant, dielektriskt förlust, draghållfasthet och förlängning vid brott—till en enda procentsats som sträcker sig från "utmärkt" till "svår nedbrytning". Istället för att förlita sig på expertbedömning för att bestämma hur viktiga varje parameter bör vara, tillämpade de två matematiska metoder, kända som entropimetoden och CRITIC-metoden, som automatiskt tilldelar högre vikt till mätvärden som varierar kraftigt mellan prover och bär unik information. Genom att blanda dessa två angreppssätt skapade de ett integrerat viktningssystem som gör CHI både känsligt och balanserat över elektriskt och mekaniskt åldrande.

Från laboratorieinsikt till smartare nätunderhåll

När det testades på 20 olika kabelsektioner gjorde det integrerade CHI det bästa jobbet med att matcha kablarnas verkliga kända tillstånd, och separerade korrekt friska, måttligt åldrade, varnings- och svårt degraderade fall med hög noggrannhet. I praktiken kan ett sådant hälsindex göra det möjligt för energibolag att rangordna sina jordkablar efter risk, prioritera inspektioner och utbyten, och förlänga livslängden på fortfarande friska tillgångar istället för att byta ut dem för tidigt. För icke-specialister är huvudpoängen att studien visar hur noggrann undersökning av verkliga kablar, i kombination med smart dataanalys, kan omvandla en röra av tekniska mätningar till ett tydligt, handlingsbart "hälsopoäng" som hjälper till att hålla belysningen på mer tillförlitligt och kostnadseffektivt.

Citering: Salem, A.A., Hamanah, W.M., Al-Ameri, S.M. et al. Characterization and health index assessment of 34.5 kV cross-linked polyethylene (XLPE) power cables. Sci Rep 16, 12599 (2026). https://doi.org/10.1038/s41598-026-41193-z

Nyckelord: XLPE kraftkablar, kabelåldrande, isolationshälsindex, högspänningspålitlighet, tillståndsbaserat underhåll
