Prestandadriven multiobjektivoptimering av 2 MW integrerad Pseudo Direct Drive permanentmagnet-synkron vindgenerator

Renare energi från vinden

Moderna vindparker går mot allt större maskiner, men traditionella växellådor i nacellerna förblir en svag punkt och kräver ofta underhåll och reparation. Denna studie utforskar ett annat sätt att koppla långsamt roterande rotorblad till en snabbspinnande generator, genom att använda magnetiska krafter istället för inpassande metalltänder. Genom att smart optimera denna nya maskin visar författarna att den kan leverera mer vridmoment på en mindre yta och till lägre materialkostnad, vilket gör framtida multi-megawatt-turbiner mer effektiva och driftsäkra.

Från klumpiga kugghjul till magnetisk rörelse

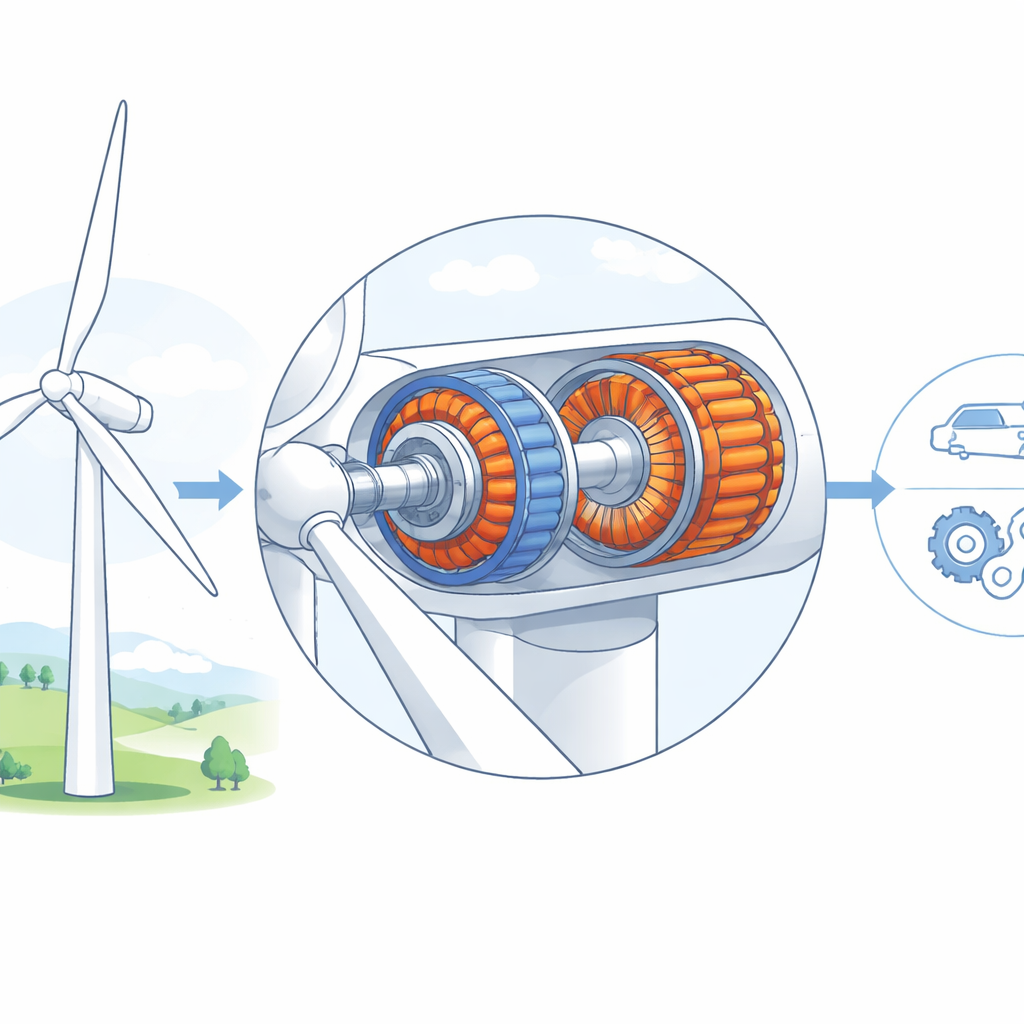

Konventionella vindkraftverk med växellådor förlitar sig på direktkontakt mellan ståltänder för att höja rotorbladenas långsamma rotation till den höga hastighet som en generator kräver. Dessa komponenter är bullriga, slitna, behöver smörjning och hör till de mest felbenägna delarna i en turbin. Magnetiska växellådor fungerar annorlunda: de använder interagerande magnetfält för att överföra vridmoment mellan roterande delar utan fysisk kontakt. I detta arbete integrerar forskarna en sådan magnetisk växellåda direkt i en permanentmagnetgenerator och skapar ett kompakt system kallat Integrated Pseudo-Direct-Drive Permanent Magnet Synchronous Generator (IPDD-PMSG) anpassat för en 2-megawatt vindturbin.

Hur det nya drivsystemet fungerar

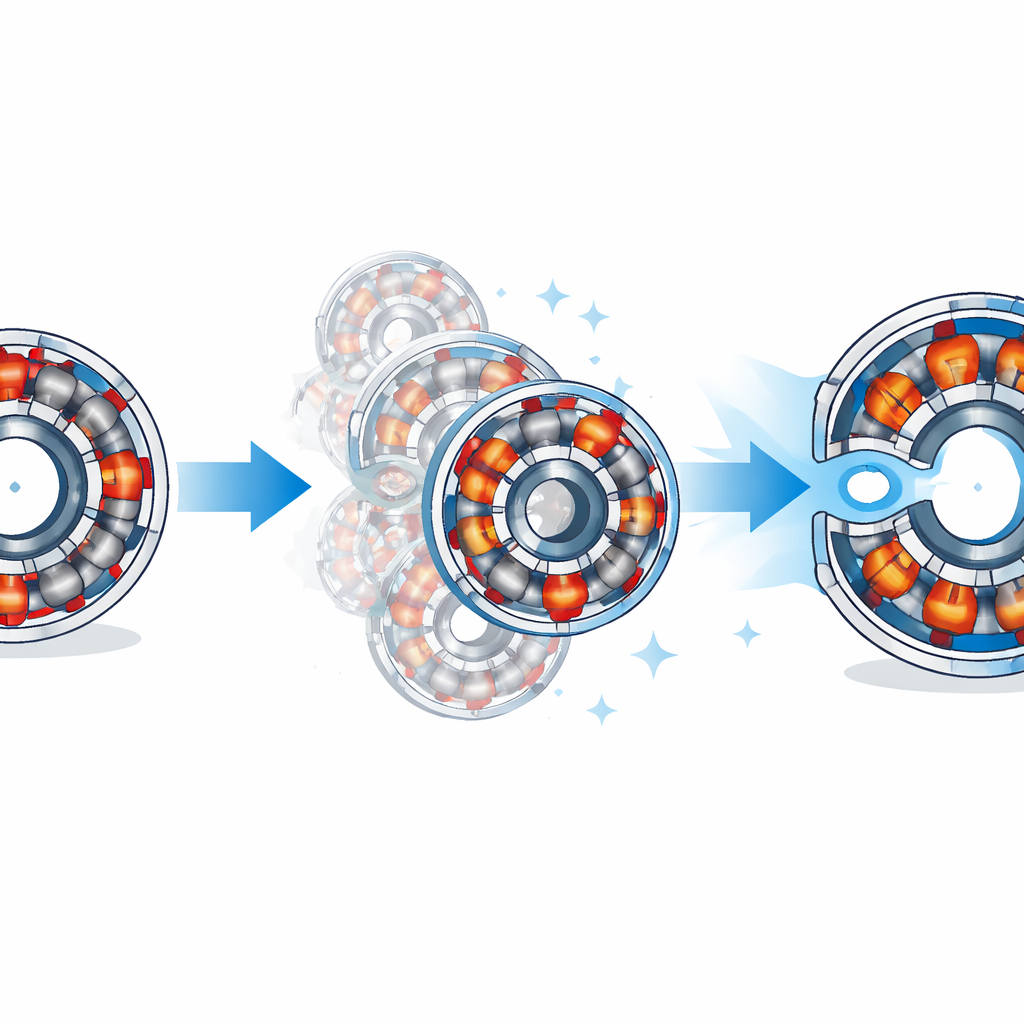

I hjärtat av konstruktionen finns en koaxial magnetväxellåda, bestående av tre koncentriska ringar: en inre rotor med magneter, en yttre rotor med magneter i motsatt mönster, och en fixerad ring av järnbitar däremellan som styr det magnetiska flödet. När den långsamma rotorn som är kopplad till bladen roterar, överförs och multipliceras vridmomentet via magnetiska krafter till den snabbare rotorn som är ansluten till generatorlindningarna. Eftersom delarna inte rör vid varandra uppstår inget tand-slitage, behovet av smörjning minskar och systemet glider naturligt istället för att gå sönder vid överbelastning. Generatorlindningarna är placerade runt denna magnetiska kärna och omvandlar den förstärkta mekaniska effekten till elektricitet med hög verkningsgrad och mycket högt vridmoment per volymenhet.

Bygga och verifiera en realistisk virtuell maskin

Att konstruera en sådan maskin genom försök och misstag vore opraktiskt, så författarna skapar först en analytisk modell som kopplar ihop fysiska dimensioner, material och magnetarrangemang med nyckelresultat som vridmoment, förluster och kostnad. De validerar sedan modellen med hjälp av finite-element-simuleringar, en numerisk metod som kartlägger magnetfält och krafter i detalj. De simulerade flödesnivåerna, spänningarna och vridmomentet stämmer nära överens med de analytiska förutsägelserna, vilket ger förtroende för att modellen speglar verkligt beteende. Denna virtuella tvilling av 2 MW IPDD-PMSG blir en lekplats för att utforska otaliga designvarianter utan att bygga hårdvara.

Låta algoritmer söka efter bästa designen

Den centrala frågan är hur man samtidigt maximerar volymetrisk vridmomenttäthet (hur mycket vridkraft maskinen kan producera per volymenhet) och minimerar kostnaden för aktiva material som koppar, stål och magneter. Dessa mål konkurrerar: att lägga till mer magnet eller koppar kan öka vridmomentet men också höja kostnaden. För att hantera denna avvägning använder författarna två naturinspirerade sökmetoder, Genetiska Algoritmer (GA) och Particle Swarm Optimization (PSO). Båda arbetar på populationer av kandidatdesigner och förbättrar dem gradvis baserat på prestanda. GA, som efterliknar evolution genom selektion och mutation, visar sig bättre på att hitta extrema högvridmoment- och lågkostnadsdesigner. PSO, som imiterar en fågelflock som delar information, utforskar ett bredare spektrum av alternativ och avslöjar många olika kompromisser mellan kostnad och prestanda som ingenjörer kan välja mellan.

Vad siffrorna betyder för verkliga turbiner

Efter optimering uppnår den integrerade magnetväxel-generatorn en volymetrisk vridmomenttäthet på cirka 77 500 newtonmeter per kubikmeter—mycket högre än siffror rapporterade för flera moderna vindgeneratorer med liknande effektklass—och gör det med en uppskattad kostnad för aktiva material på omkring 68 500 dollar, mindre än många konkurrerande konstruktioner. Finite-element-kontroller bekräftar att magnetfälten håller sig inom säkra gränser och att vridmomentrippel, vilket kan orsaka vibrationer, minskar i den optimerade maskinen. För en lekman innebär detta att genom att smart forma magneter, ståldelar och lindningar, och låta avancerade algoritmer finjustera dimensionerna, har teamet designat en vindturbin-generator som är mindre, kraftfullare och potentiellt billigare att bygga och underhålla. Sådana framsteg kan hjälpa till att göra stora offshore- och onshore-vindparker mer tillförlitliga och kostnadseffektiva, vilket underlättar övergången till ett renare energinätsystem.

Citering: Abdeljalil, D., Krichen, M., Benhalima, N. et al. Performance driven multi objective optimization of 2 MW integrated Pseudo Direct Drive permanent magnet synchronous wind generator. Sci Rep 16, 10130 (2026). https://doi.org/10.1038/s41598-026-40096-3

Nyckelord: vindkraftverk, magnetisk växellåda, permanentmagnetgenerator, multiobjektiv optimering, förnybara energisystem
