Delaminering av litiumjärnfosfat från aluminiumfolie med elektrisk pulserad urladdning utan värme, vatten eller kemikalier

Varför den här batterihistorien spelar roll

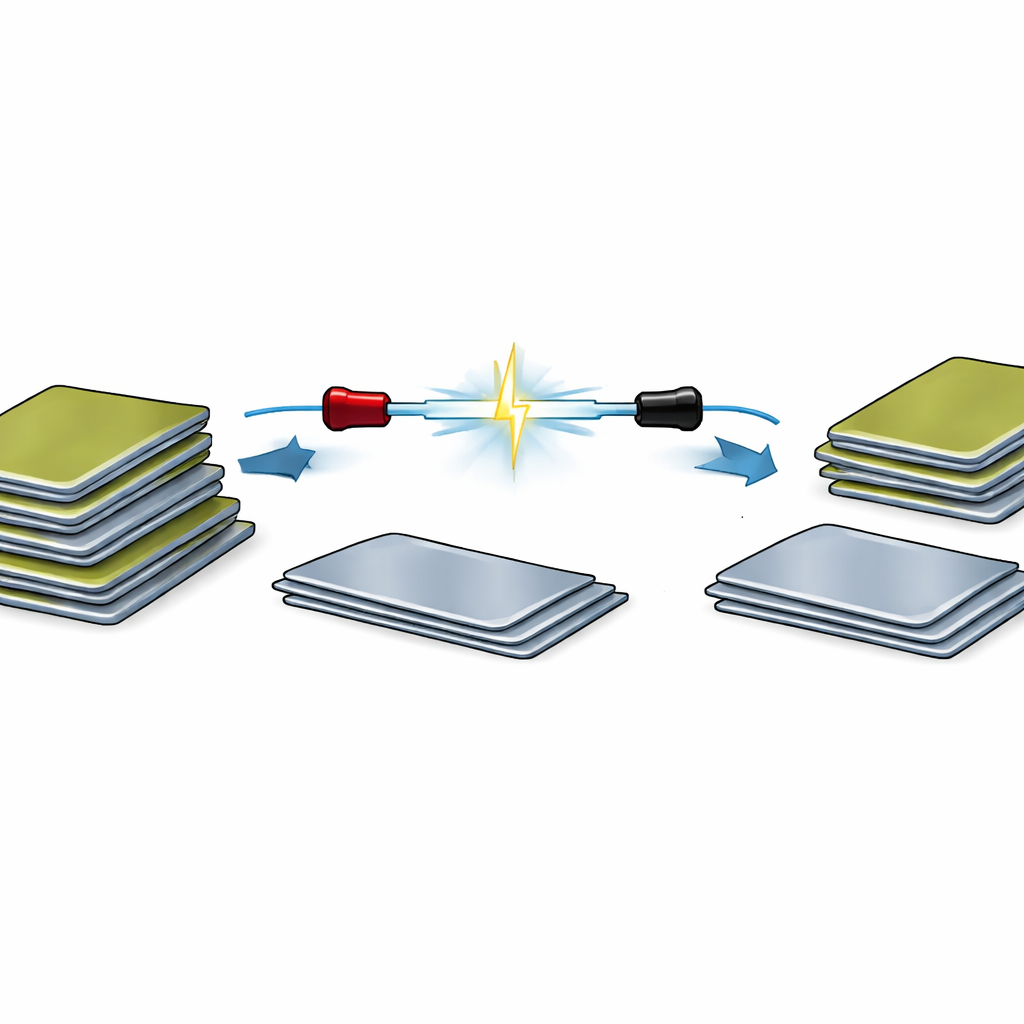

Litiumjärnfosfat (LFP)-batterier håller på att bli arbetshästarna för elbussar, prisvärda elbilar och energilagring i hemmen eftersom de är säkra, långlivade och relativt billiga. Men när dessa batterier når slutet av sin livslängd är det förvånansvärt svårt att skilja åt deras tätt bundna skikt utan att slösa material eller skapa föroreningar. Denna studie presenterar ett sätt att skala av det aktiva batterimaterialet från dess metallbakstycke med inget annat än en precis elektrisk stöt—inga ugnar, inget spolvatten och inga starka kemikalier—vilket öppnar en väg till renare och billigare batteriåtervinning.

En närmare titt inne i ett batteriskikt

En LFP-batteriekatod är uppbyggd som en lager-sandwich. Ett tunt ark av aluminiumfolie fungerar som strömsamlare, och ovanpå ligger ett tjockare skikt som innehåller LFP-partiklar, en polymerbindemedel som håller ihop allt och en dos kol för att leda elektricitet. Både i fabriksspill och använda batterier sitter detta kompositlager envist fast på aluminiumet, så återvinnare använder ofta malning, förbränning eller kemiska bad för att separera dem. Dessa metoder kan skada LFP:s kristallstruktur, kontaminera den med aluminiumfragment eller omvandla den till lägre värderade järnföreningar, vilket innebär att materialet ofta inte kan återanvändas direkt i nya batterier.

Skala med pulser istället för värme och kemikalier

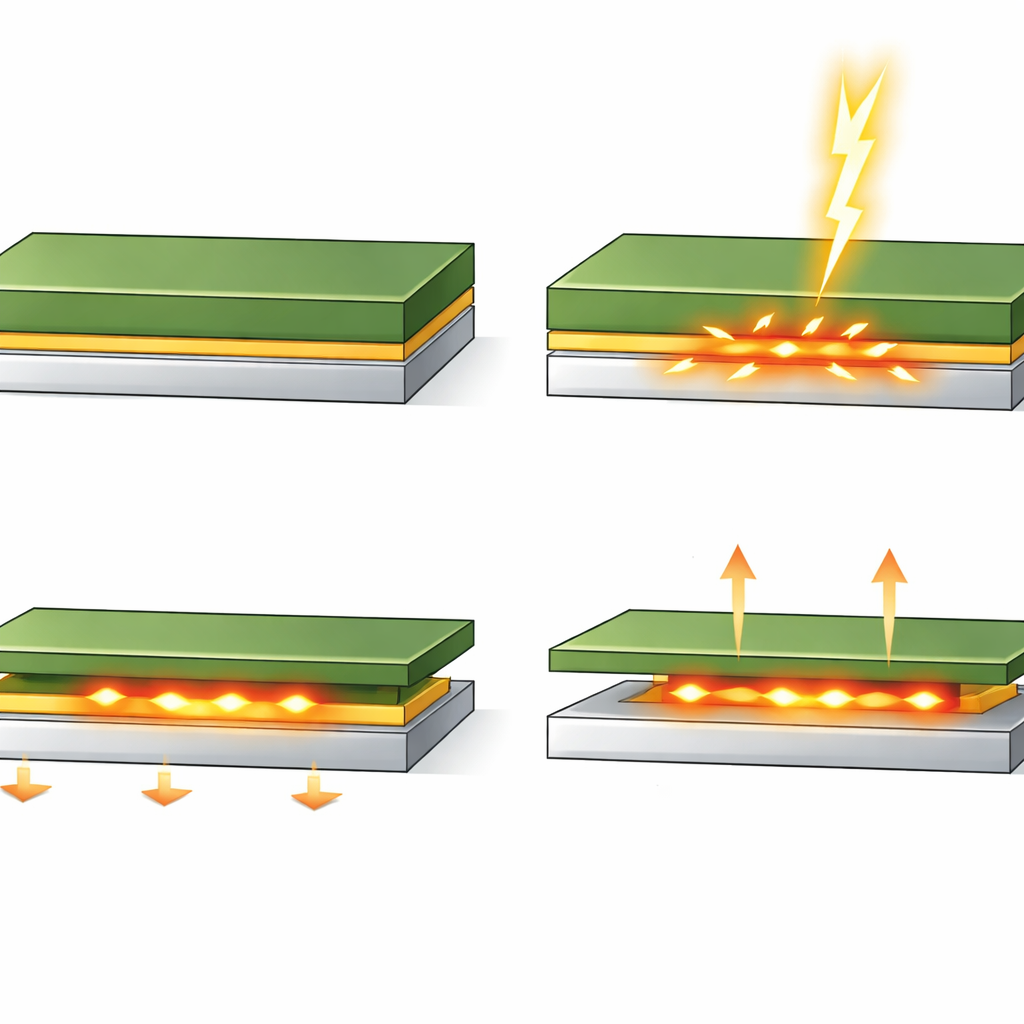

Forskarna testade en annan idé: att skicka en enda högspänd elektrisk puls längs katodarket medan det kläms mellan metallelektroder i luft. Pulsen driver en stor men mycket kortvarig ström främst genom aluminiumfolien, vilket värmer gränsytan mellan folien och LFP-skiktet inifrån. Datormodellering visade att vid rätt energi (ungefär 0,59 joule per milligram elektrod) kan gränsytan tillfälligt nå temperaturer höga nog att smälta polymerbindemedlet utan att överhetta resten av arket. När bindemedlet mjuknar och varma och svalare områden expanderar olika byggs mekaniska spänningar upp genom kompositlagrets tjocklek, vilket hjälper LFP-beläggningen att lyfta av rent från folien som ett intakt skikt.

Hur batteriets historia påverkar sprickan

För att förstå hur verklig åldring påverkar processen jämförde teamet tre typer av katoder: oanvänt fabriksspill utan elektrolyt, ”färska” uttjänta celler som haft liten nedbrytning, och mer kraftigt åldrade celler. Alla behandlades med nästan samma pulseringsenergi. Fabriksspillet krävde högst energi för att uppnå mer än 98 procent separation, eftersom det saknade kvarvarande elektrolytsalt som kunde hjälpa till att försvaga bindningen. I de nyare använda cellerna dekomponerade spår av litiumsalt kvar i porerna under den korta uppvärmningen och bildade reaktiva fluorinnehållande arter som attackerade bindemedlet precis vid gränsytan, vilket gav utmärkt delaminering över hela energiintervallet som testades. I de degraderade cellerna störde däremot fläckvisa avlagringar som bildats under år av cykling strömvägarna, vilket orsakade ojämn uppvärmning och lämnade fler områden ofullständigt separerade vid lägre energier.

Bevara värdefullt pulver rent och intakt

Mikroskopi och kemisk analys visade att, till skillnad från malning eller högtemperaturbehandling, lämnar den pulserade metoden LFP-beläggningen i stort sett oskadd och fri från aluminiumkontaminering (under 0,1 viktprocent i alla tester). Röntgenmätningar före och efter behandling visade att positionerna och intensiteterna för LFP:s diffraktionstoppar i huvudsak var oförändrade, vilket betyder att dess kristallram förblev intakt. Endast begränsade ytändringar kopplade till redan befintlig degradering och elektrolytreaktioner observerades i vissa använda prover. Viktigt är att LFP-skiktet ofta lossnade som ett kontinuerligt ark snarare än att smulas sönder, vilket minskar behovet av ytterligare rengörings- eller sorteringssteg längre fram.

Test av återvunnet material i en ny cell

För att kontrollera om detta varsamt återvunna material faktiskt kunde fungera i ett nytt batteri tillverkade teamet nya katoder som blandade 10 procent återvunnet LFP från den pulserade processen med 90 procent orört pulver. När de testades i myntceller levererade dessa blandade elektroder en urladdningskapacitet på 148 milliampere-timmar per gram vid en blygsam hastighet, vilket nära matchade celler gjorda helt av nytt LFP. Mätningar av elektriskt motstånd och impedansspektra visade endast mindre skillnader, vilket indikerar att den korta elektriska pulsen inte introducerade skadliga defekter eller saktade ner laddningsrörelsen i elektroden.

Vad detta betyder för framtida återvinning

För icke-specialister är kärnresultatet enkelt: en snabb elektrisk stöt kan snyggt skala av det användbara LFP-skiktet från dess aluminiumunderlag, vid rumstemperatur och utan att tillsätta vatten eller kemikalier, samtidigt som materialet hålls tillräckligt bra för att återanvändas i nya batterier. Eftersom metoden förbrukar lite energi och inte genererar något flytande avfall kan den fungera som ett effektivt första steg i ”direkt återvinning”, där värdefullt katodmaterial återvinns med sin struktur till största delen intakt istället för att brytas ner och byggas upp från början. Med LFP-batterier som står inför att dominera många marknader för elfordon och nätlagring kan sådana låg-påverkans-separationstekniker spela en nyckelroll för att göra batteriets livscykel mer cirkulär och hållbar.

Citering: Tokoro, C., Kurihara, T., Narita, A. et al. Delamination of lithium iron phosphate from aluminum foil using electrical pulsed discharge without heat, water, or chemicals. Sci Rep 16, 12627 (2026). https://doi.org/10.1038/s41598-026-39469-5

Nyckelord: återvinning av litiumjärnfosfat, delaminering av batteriekatod, elektrisk pulserad urladdning, direkt batteriåtervinning, hållbara litiumjonbatterier
