En överlägsen ultrahastig parallell BMAS-arkitektur för högupplöst medicinsk ultraljudsbildgivning

Skarpare bilder från ljud

Ultraljudsundersökningar är en grundpelare i modern medicin, från att följa ett foster under graviditet till att undersöka hjärtat och blodkärlen. Ändå kämpar läkare ofta med suddiga eller brusiga bilder, särskilt när de snabbt behöver se fina detaljer. Denna artikel beskriver ett nytt sätt att bearbeta ultraljudssignaler inne i skannern så att den levererar klarare bilder vid mycket höga, video-liknande bildhastigheter. Arbetet fokuserar på "beamformern", den digitala kärnan som omvandlar råa ekon till de välkända solfjädersformade ultraljudsbilderna.

Varför nuvarande skannrar stöter på begränsningar

Konventionella ultraljudsmaskiner använder en metod som kallas delay-and-sum-strålformning. I korthet fördröjs ekon från dussintals små element i proben så att ljud från en vald punkt i kroppen linjeras upp, och därefter adderas de. Detta är enkelt och snabbt, men har svårt att stänga ute oönskade ekon från andra riktningar, vilket sänker kontrasten och gör små strukturer svårare att urskilja. Mer avancerade metoder som anpassar sig till inkommande ljud kan förbättra kvaliteten, men de kräver enorm beräkningskraft och energi, vilket begränsar användningen i realtidssystem för klinisk praxis. När läkare går mot "ultrahastig" bildgivning—att fånga hundratals bilder per sekund för rörliga organ som hjärtat—blir dessa begränsningar ännu mer påtagliga.

Ett nytt sätt att lägga ihop ekon

Författarna bygger vidare på en kraftfullare familj av metoder som gör mer än att bara addera fördröjda ekon. I en teknik kallad Beam Multiply and Sum (BMAS) bildas först grova strålar med den enkla delay-and-sum-metoden. Istället för att stoppa där multipliceras dessa strålar sedan med varandra i noga utvalda kombinationer innan de adderas igen. Detta extra steg framhäver ekon som verkligen kommer från verkliga strukturer i kroppen och undertrycker slumpmässigt brus och sidelober, vilket ger skarpare gränser och bättre kontrast mellan till exempel en vätskefylld cysta och omgivande vävnad.

Att dela upp arbetet för att bli ultrahastig

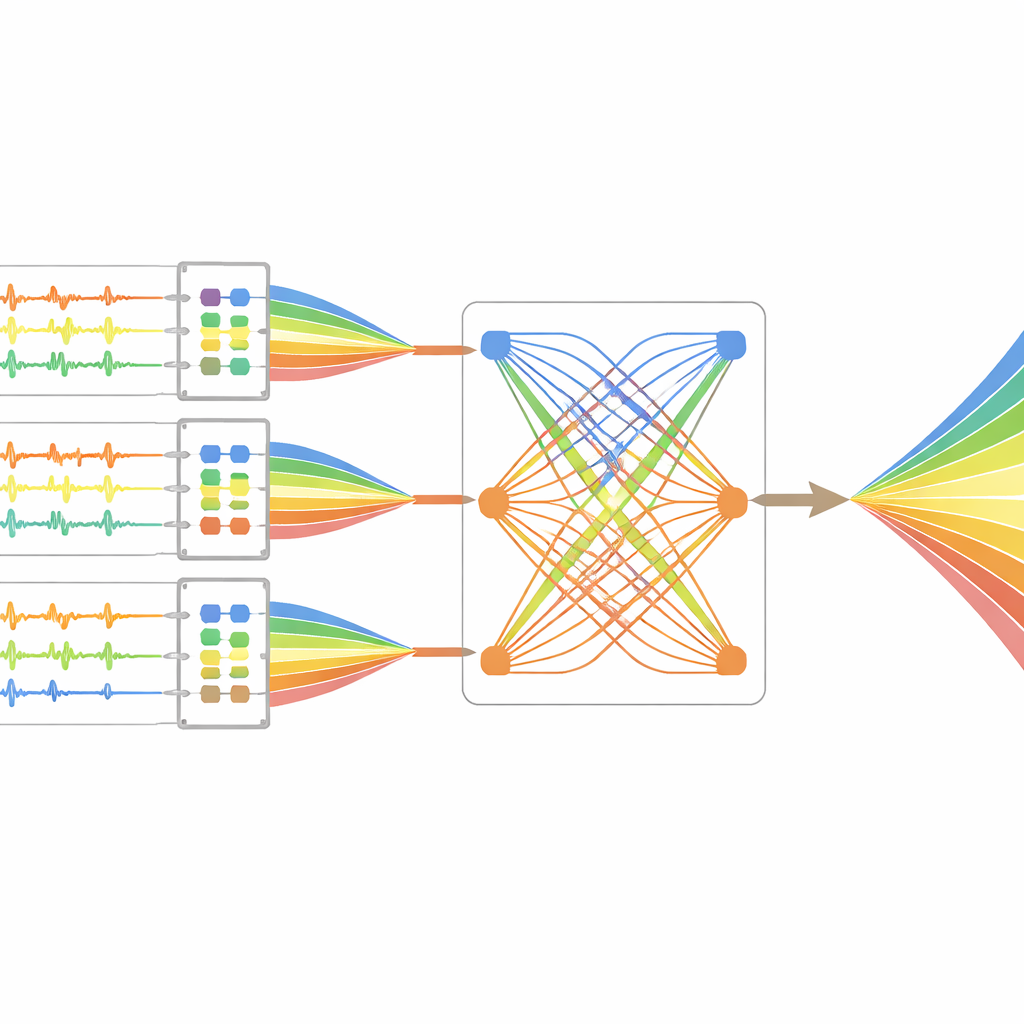

Att utföra dessa extra multiplikationer över alla 128 kanaler i en modern prob skulle normalt överväldiga den digitala hårdvaran i en skanner. För att undvika detta utformar teamet en smart kompromiss. De delar upp de 128 kanalerna i fyra mindre grupper, eller sub-arrayer, om 32 kanaler vardera. Varje sub-array producerar först 28 strålar parallellt med den enkla metoden för varje bred "planvågs" puls som sänds in i kroppen. Sedan kombineras, för varje strålriktning, de fyra sub-array-strålarna genom BMAS-liknande multiplikations- och additionsoperationer. Denna sub-array-strategi minskar antalet nödvändiga multiplikatorer från tusentals till några hundra, vilket gör designen praktisk för en enda FPGA (field-programmable gate array)-kiselkrets.

Smart minneshantering och specialiserad hårdvara

För att hänga med i datatakten från 128 kanaler provtagna 40 miljoner gånger per sekund omformar forskarna även hur tidsinformation (fördröjningar) lagras och hämtas. De placerar stora fördröjningstabeller i externa minneskretsar och använder en särskild "multi-ported" fördröjningslinje-arkitektur som kan läsa 28 olika fördröjningsvärden samtidigt, samtidigt som nya skrivs tillbaka. Denna lösning, implementerad med standard byggstenar för FPGA, låter systemet bilda 28 strålar parallellt från varje sändning utan att bränna ut det interna minnet på kretsen. Hela designen är kodad i hårdvarubeskrivningsspråk och distribuerad på en specialbyggd ultraljudsplattform som inkluderar ett 128-kanals transceiverkort och ett högpresterande FPGA-beamformerkort.

Vad bilderna visar

Teamet testar sin design både i simulering och med fysiska "phantomer", block av material som imiterar mänsklig vävnad och innehåller kända mönster av små cystliknande strukturer. De jämför bilder från sin nya Parallel Beam Multiply and Sum (PBMAS)-arkitektur med dem från ett konventionellt delay-and-sum-system, med hjälp av standardmått för kvalitet såsom kontrastförhållande och kontrast-till-brus-förhållande. PBMAS-bilderna visar smalare strålar—cirka 0,4 millimeter i ett centralt mått—renare separering av närliggande cystor och högre kontrast, vilket indikerar att subtila detaljer bör bli lättare för kliniker att upptäcka. Samtidigt upprätthåller systemet en imponerande bildhastighet om 571 bilder per sekund över ett 90-graders synfält, tillräckligt snabbt för krävande applikationer som hjärtavbildning.

Vad detta betyder för patienter och apparater

I klarspråk låter den nya arkitekturen en ultraljudsskanner "lyssna" med större intelligens samtidigt som den tänker snabbt. Genom att omorganisera hur ekon kombineras och hur hårdvaran utnyttjas uppnår författarna klarare, högkontrastbilder utan att ge upp de ultrahöga bildhastigheterna som krävs för att i realtid följa rörliga organ. Även om arbetet befinner sig i prototypstadiet visar det en praktisk väg mot framtida skannrar som kan avslöja finare detaljer mer pålitligt, vilket hjälper läkare att upptäcka sjukdom tidigare och styra behandlingar säkrare.

Citering: SG, S., R, S. & Kidav, J.U. A superior ultrafast parallel BMAS architecture for high-resolution medical ultrasound imaging. Sci Rep 16, 9967 (2026). https://doi.org/10.1038/s41598-026-37416-y

Nyckelord: ultraljudsbildgivning, strålformning, FPGA, medicinsk diagnostik, bildupplösning
