Fatigue failure in glasses under cyclic shear deformation

Varför upprepade mjuka stötar ändå kan spräcka fasta material

Broar, mobilskärmar och flygplansdelar kan gå sönder inte på grund av ett enda våldsamt slag, utan till följd av många mindre påfrestningar över tid. Denna långsamma försvagning, kallad utmattning, är särskilt gåtfull i glasartade och andra oordnade material som saknar metallers prydliga kristallstruktur. I den här studien använder forskarna storskaliga datorsimuleringar för att i mikroskopisk detalj iaktta hur modellglas svarar på upprepade skjuvningar fram och tillbaka—vilket avslöjar tydliga regler för när de slutligen brister och hur tidiga tecken kan användas för att förutsäga haveri.

Att iaktta modellglas under rytmisk spänning

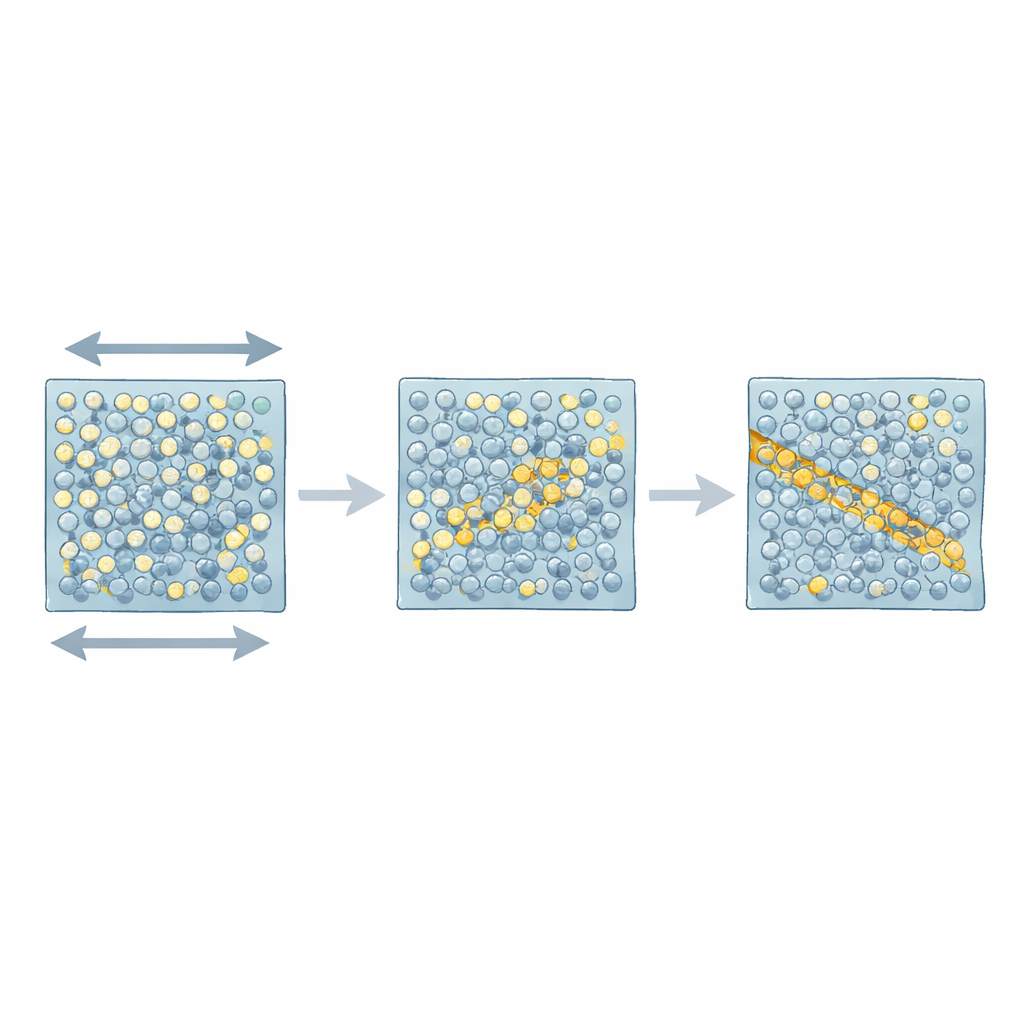

Forskargruppen simulerade flera typer av glasartade material vid mycket låg temperatur medan de deformeras cykliskt: föreställ dig att topplattan på ett block förs fram och tillbaka, försiktigt men upprepade gånger. För varje nivå av deformation följde de hur många lastcykler materialet kunde tåla innan det ”havererade”—det vill säga innan partiklar började vandra diffust och ett permanent skjuvband, en smal zon med intensiv glidyta, bildades genom provet. De övervakade den energi som lagrades i materialet, subtila förändringar i lokal struktur och hur långt enskilda partiklar rörde sig från sina ursprungliga positioner. Haveri visade sig tydligt som ett plötsligt hopp i energi och partikelrörelse, vilket gjorde det möjligt för forskarna att definiera en precis haveritid för varje simulerat prov.

En skarp regel för hur länge materialet håller

Genom att variera hur kraftigt de skar glaset upptäckte författarna en enkel men kraftfull lag. När den maximala skjuvningen i varje cykel bara var något över en kritisk ”flyt”-nivå, växte antalet cykler till haveri mycket snabbt när den applicerade skjuvningen minskade. I själva verket divergerade den genomsnittliga haveritiden enligt en tydlig potenslag: den skalade som inversen av kvadraten på avståndet mellan den applicerade töjningen och flyt­töjningen. Denna −2-exponent höll robust över olika systemstorlekar, olika sätt att förbereda proverna och till och med för mycket olika glasmodeller, inklusive nätverksliknande kiseldioxid. Detta beteende står i kontrast till flera befintliga teoretiska förutsägelser som föreslår andra exponenter, vilket understryker att nuvarande modeller för utmattning i amorfa material är ofullständiga.

Hur förberedelsehistoria förändrar hållbarheten

Historien om ett glas—hur långsamt det kyldes eller hur noggrant det annealats—påverkade starkt hur länge det kunde uthärda cyklisk belastning vid en given deformationsnivå. Bättre annealade glas, som börjar i lägre-energi- och mer stabila konfigurationer, överlevde många fler cykler innan haveri. När graden av annealing förbättrades följde haveritiden först ett Arrhenius-liknande beroende, typiskt för termiskt aktiverade processer, för att sedan korsa över till en ännu brantare, super-Arrhenius tillväxt. Denna övergång stämde överens med en karakteristisk temperatur som tidigare identifierats inom glasfysiken och som markerar ett byte i materialets dynamik. I praktiken betyder detta att göra glas mer stabilt kan fördröja utmattningshaveri dramatiskt, men på ett sätt som styrs av underliggande glasfysik snarare än av enkla ingenjörsregler.

Skador som byggs upp i dolda banor

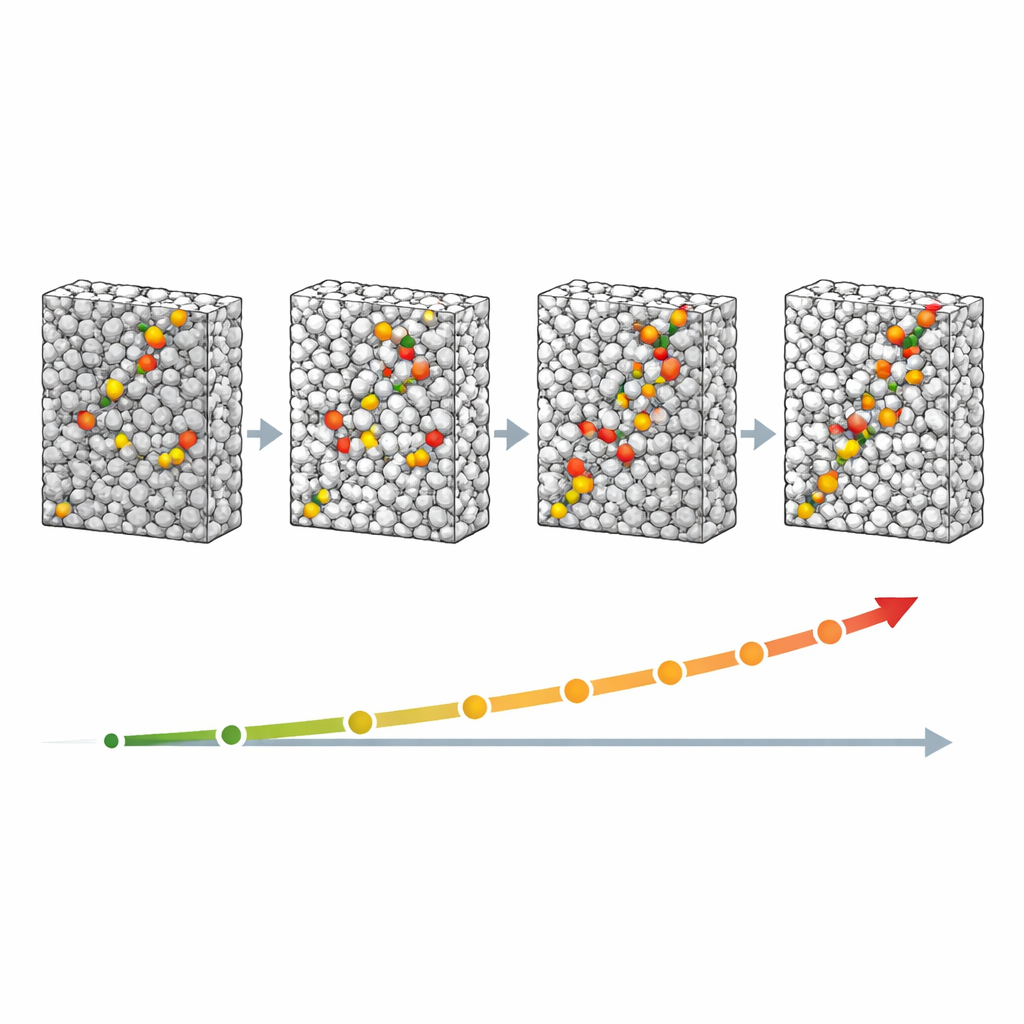

För att förstå den mikroskopiska mekanismen kvantifierade forskarna ”skada” på två komplementära sätt: hur mycket partiklar genomgick irreversibla omarrangemang och hur mycket mekanisk energi som dissip­erades som värme-lik förlust varje cykel. De fann att partiklar som rör sig plastiskt gör det mycket ojämnt, klustrande i vissa regioner. När cyklerna fortgår ansluter sig fler partiklar till dessa kluster tills en nästan fast fraktion av alla partiklar i provet genomgått sådan rörelse; vid denna punkt kopplar klustren samman genom systemet och ett skjuvband bildas, vilket utlöser haveri. Denna perkolation av ackumulerade rörliga partiklar skedde konsekvent strax innan haveri och fungerade som en tydlig föregångare, i kontrast till ögonblicksbilder av endast de tillfälligt rörliga partiklarna, som var mindre förutsägbara.

Att använda energiförluster i tidiga cykler för att förutsäga haveri

Energibaserad skada berättade en kompletterande historia. Arean innanför varje spännings–töjnings-loop—ett mått på energi dissip­erad per cykel—var liten och ungefär konstant medan materialet fortfarande var intakt, för att sedan hoppa när glaset flytde. När den totala ackumulerade dissip­erade energin fram till haveriets början plottades mot haveritiden följde data en robust potenslag över många prover och förhållanden. Eftersom skadan per cykel är nästan konstant före haveri tillåter denna relation att man kan sluta sig till den slutliga haveritiden från energiförlusttakten redan i de första få cyklerna. I tester inom simuleringarna stämde prognoser baserade på tidiga cykler mycket väl överens med de faktiska haveritiderna, vilket tyder på en praktisk väg för att förutsäga utmattningslivslängd i verkliga amorfa material.

Vad detta betyder för vardagsmaterial

Tillsammans ger dessa fynd en mikroskopisk bild av utmattning i oordnade fasta ämnen: upprepad mild skjuvning aktiverar gradvis små, irreversibla partikelomarrangemang som samlas i systemgenomgående banor, medan den tid detta tar följer enkla skalningsregler med belastning och med hur glaset förbereddes. Avgörande är att arbetet visar att genom att övervaka antingen mikroskopisk rörelse eller total energiförlust under endast de inledande lastcyklerna bör det vara möjligt att uppskatta hur länge ett glasartat material kan överleva under upprepad belastning. Detta överbryggar klyftan mellan abstrakt glasfysik och praktisk utformning av mer hållbara material för tekniker som måste tåla många år av små, upprepade deformationer.

Citering: Maity, S., Bhaumik, H., Athani, S. et al. Fatigue failure in glasses under cyclic shear deformation. Nat. Phys. 22, 402–408 (2026). https://doi.org/10.1038/s41567-026-03174-x

Nyckelord: fatigue failure, amorphous glasses, cyclic shear, plastic rearrangements, damage prediction
