Den dubbla rollen för 90°-domänväggar i ferroelectric omslagning av Hf0.5Zr0.5O2 tunnfilmer: Insikter från fasefältsimuleringar

Varför små väggar inne i framtida minneschip spelar roll

Moderna telefoner, bärbara datorer och datacenter efterfrågar alla snabbare, tätare och mer energieffektivt minne. En lovande materialklass baserad på hafniumoxid—redan vanlig i dagens chip—kan lagra information med små elektriska dipoler som vänder sig som mikroskopiska kompassnålar. Denna artikel använder avancerade datorsimuleringar för att titta in i ett sådant material, en hafnium–zirkoniumoxid tunnfilm, och ställer en försåtligt enkel fråga: hur hjälper eller stjälper de osynliga interna gränserna mellan regioner med motsatt polarisation den omslagning som ligger till grund för digitalt minne?

Små regioner som lagrar digitala bitar

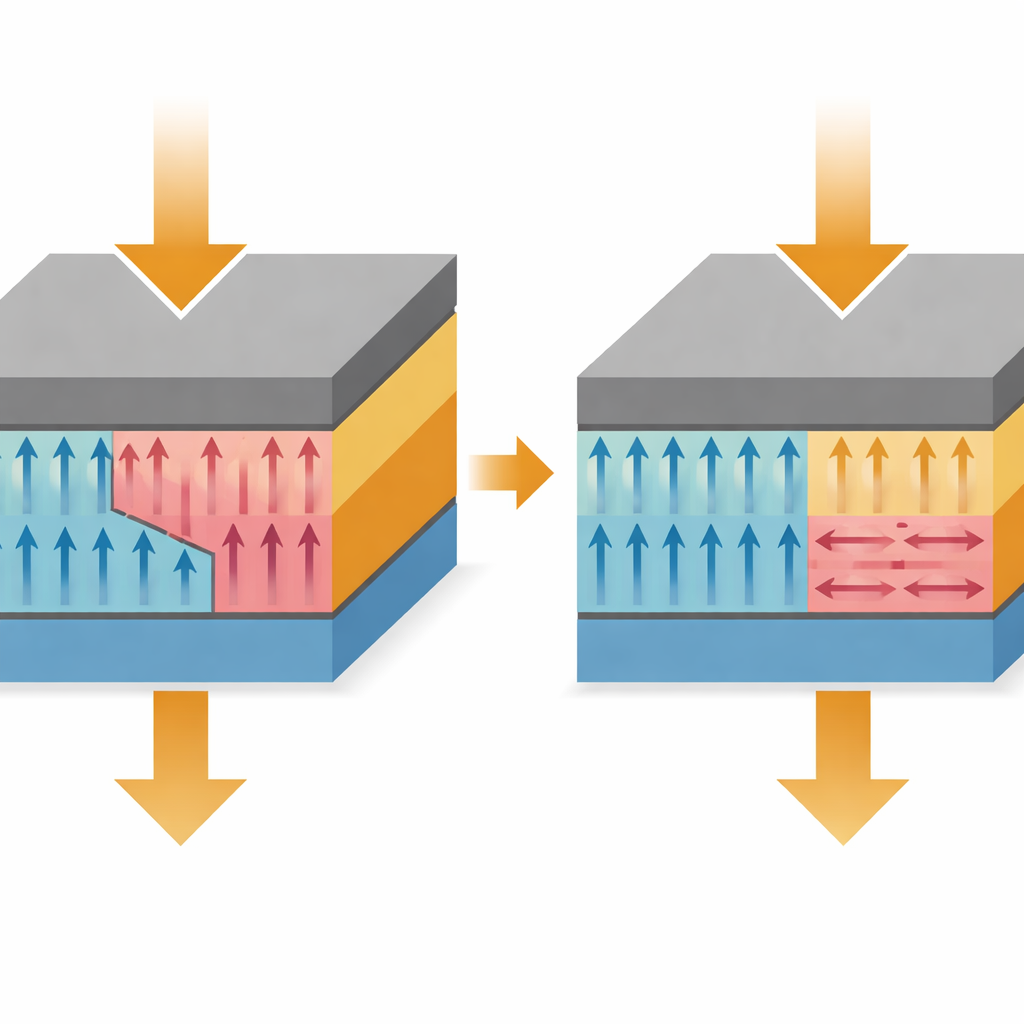

I dessa ferroelectrica filmer pekar inte den elektriska polarisationen åt samma håll överallt. Istället delar materialet upp sig i små regioner, eller domäner, där många atomer lutar gemensamt i en föredragen riktning. Närliggande domäner kan peka åt motsatta håll (en 180° förändring) eller i rät vinkel (en 90° förändring), och de tunna gränsytorna mellan dem kallas domänväggar. När en spänning appliceras över filmen kan domäner växa, krympa eller vända, och denna kollektiva rörelse av domänväggar är vad som förvandlar en elektrisk “0” till en “1” och tillbaka igen. Eftersom hafnium-baserade ferroelectrika material är kompatibla med standard chip-tillverkning och kan göras extremt tunna är det avgörande att förstå hur dessa väggar rör sig för att designa framtida icke-flyktiga minnen.

Att simulera ett trångt landskap av domäner

Författarna fokuserar på en realistisk hafnium–zirkoniumoxid film där både 180°- och 90°-väggar samexisterar. Istället för att följa varje atom använder de en mesoskalig fasefältsmodell som beskriver hur polarisationen förändras jämnt över filmen över tid. Först validerar de modellen genom att reproducera känd materialbeteende, såsom den karakteristiska loopen som relaterar elektriskt fält till polarisation och den typiska storleken och blandningen av domäner som ses i experiment. Sedan applicerar de olika spänningar på en simulerad film som redan innehåller en blandning av domäner, och observerar hur 180°- och 90°-väggarna svarar när spänningen ökas.

Hjälpare och vägspärrar i samma material

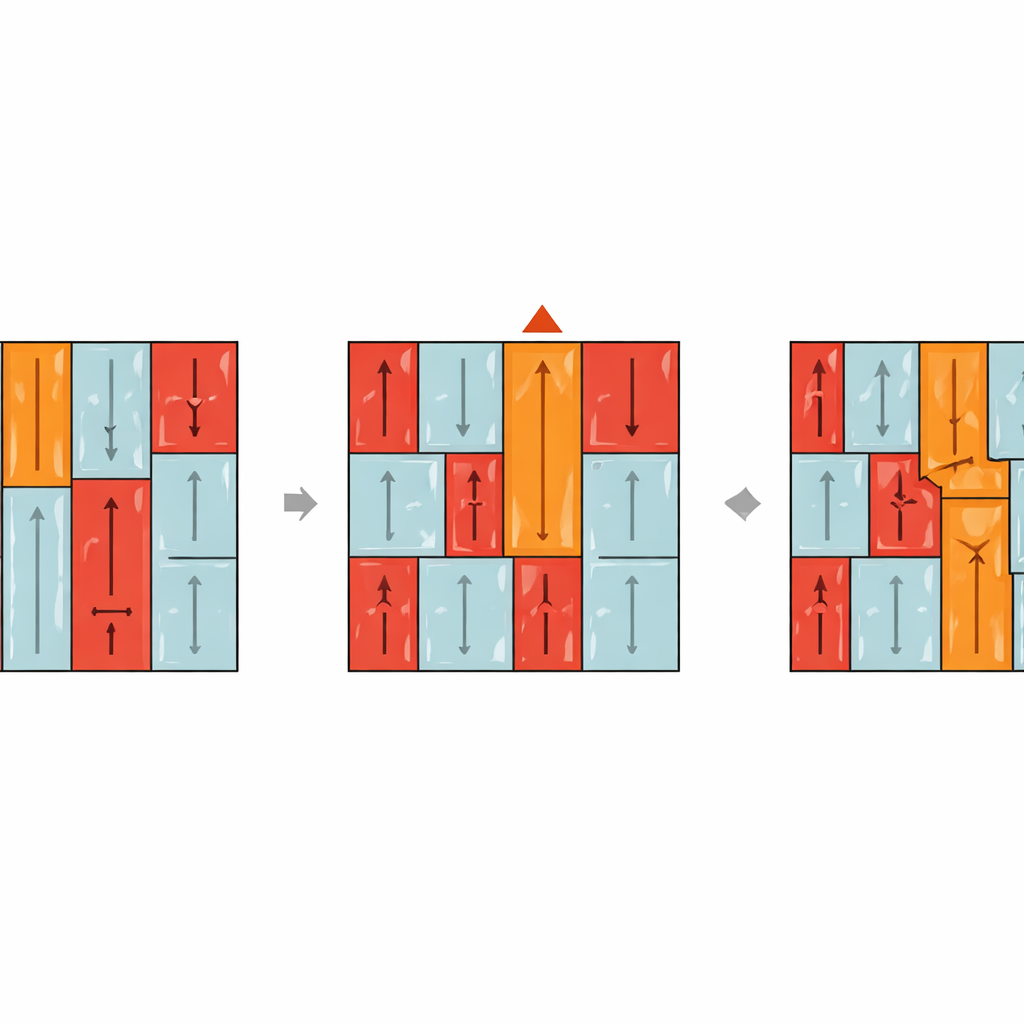

Simuleringarna visar att inte alla väggar är lika. Den mjukare typen av 180°-vägg börjar röra sig vid relativt låg spänning, vilket tillåter randformade domäner att sträcka sig över filmen. En styvare 180°-vägg aktiveras först nära den coerciva spänningen—punkten där den övergripande polarisationen vänder. I skarp kontrast förblir 90°-väggarna nästan frusna tills spänningen pressas mycket högre. Ur energilandskapet visar teamet att 90°-väggarna har en avsevärt större barriär för rörelse, vilket gör dem till kinetiska flaskhalsar. Ändå höjer dessa samma 90°-väggar också den lokala energin i sin närhet, vilket gör dem till favoriserade födelseplatser för nya omvända domäner. Som ett resultat sänker de den spänning som behövs för att starta omslagningen även om de senare försvårar fullständig omvändning.

Vägleda säkra omslagningsvägar

För att efterlikna verkan av en spetsig prob eller en liten minnescell simulerar författarna också en lokaliserad spänning applicerad nära en 90°-vägg. En ny omslagen domän bildas under högfältsregionen och växer först vertikalt, likt en nål, för att undvika att bygga upp överskottsladdning vid sina sidor. När den når en närliggande 90°-vägg stoppas dess framåtriktade tillväxt; istället vrider sig domänen och sprider sig sidledes längs filmen. På så sätt undviker omslagningsvägen energimässigt kostsamma huvud‑till‑huvud eller svans‑till‑svans arrangemang av polarisation. 90°-väggarna fungerar alltså som trafikledare, som styr tillväxten av nya domäner längs säkrare, lägre-energivägar samtidigt som de själva motstår rörelse.

Vad detta betyder för framtida minnesenheter

För en icke-specialist är budskapet i detta arbete att samma interna egenskaper som hjälper en ferroelectric minnescell att slå på också kan förhindra att den slår av helt. 90°-domänväggar tjänar en dubbel roll: de sågar in nya omslagna regioner vid relativt låga spänningar, men eftersom de är svåra att flytta kan de fånga kvarvarande domäner och bidra till gradvisa prestandaförändringar kända som wake‑up och fatigue. Genom att kvantifiera dessa effekter och kartlägga hur energi flödar under omslagningen erbjuder studien en färdplan för ingenjörer att justera domänväggskonfigurationer—genom filmspänning, geometri eller bearbetning—så att framtida hafnium‑baserade minnen växlar pålitligt, effektivt och med många fler cykler innan de slits ut.

Citering: Wen, S., Peng, RC., Cheng, X. et al. The dual role of 90° domain walls in ferroelectric switching of Hf_0.5Zr_0.5O₂ thin films: Insights from phase-field simulations. npj Comput Mater 12, 158 (2026). https://doi.org/10.1038/s41524-026-02028-7

Nyckelord: ferroelectric minne, hafniumoxid, domänväggar, tunnfilmer, fasefältsimulering
