Ursprunget till undertryckt ferroelectricitet i κ-Ga2O3: växelverkan mellan polarisation och gitterdomänväggar

Varför små kristallförskjutningar spelar roll för framtidens elektronik

Moderna prylar förlitar sig i allt större utsträckning på särskilda material som kan behålla ett elektriskt tillstånd utan kontinuerlig strömförsörjning. Dessa "ferroelectric" material lovar energieffektiv minneslagring, sensorer och energiskördare. Ändå för många lovande föreningar förutspår teorin ett starkt, robust beteende medan verkliga enheter ger betydligt svagare prestanda. Denna artikel gräver i mysteriet för ett material kallat κ-Ga2O3 och avslöjar en dold, mycket praktisk förklaring till varför experiment och teori inte stämmer—en förklaring som skulle kunna hjälpa ingenjörer att medvetet ställa in ferroelectric-material för snabbhet, stabilitet och låg energiförbrukning.

Elektriskt minne inne i en kristall

Ferroelectric-material bär på en intern elektrisk polarisation som kan vändas med en extern spänning, ungefär som att byta norr- och sydpolen på en magnet. Två viktiga prestandamått är den kvarvarande polarisationen (hur mycket "minne" som finns kvar när fältet stängts av) och koercitivitetsfältet (hur starkt fält som krävs för att växla materialet). För κ-Ga2O3 förutsäger standard kvantmekaniska beräkningar på perfekta, små celler en stor kvarvarande polarisation och ett mycket högt koercivitetsfält, vilket tyder på krävande men kraftfull omsvängning. Experiment mäter däremot upprepade gånger mycket mindre värden—mindre än hälften av den förutsagda polarisationen och ungefär tio gånger lägre omsvängningsfält—vilket speglar gåtfulla skillnader som setts i andra framväxande ferroelectrika material.

En sidoförflyttning för att vända polarisationen

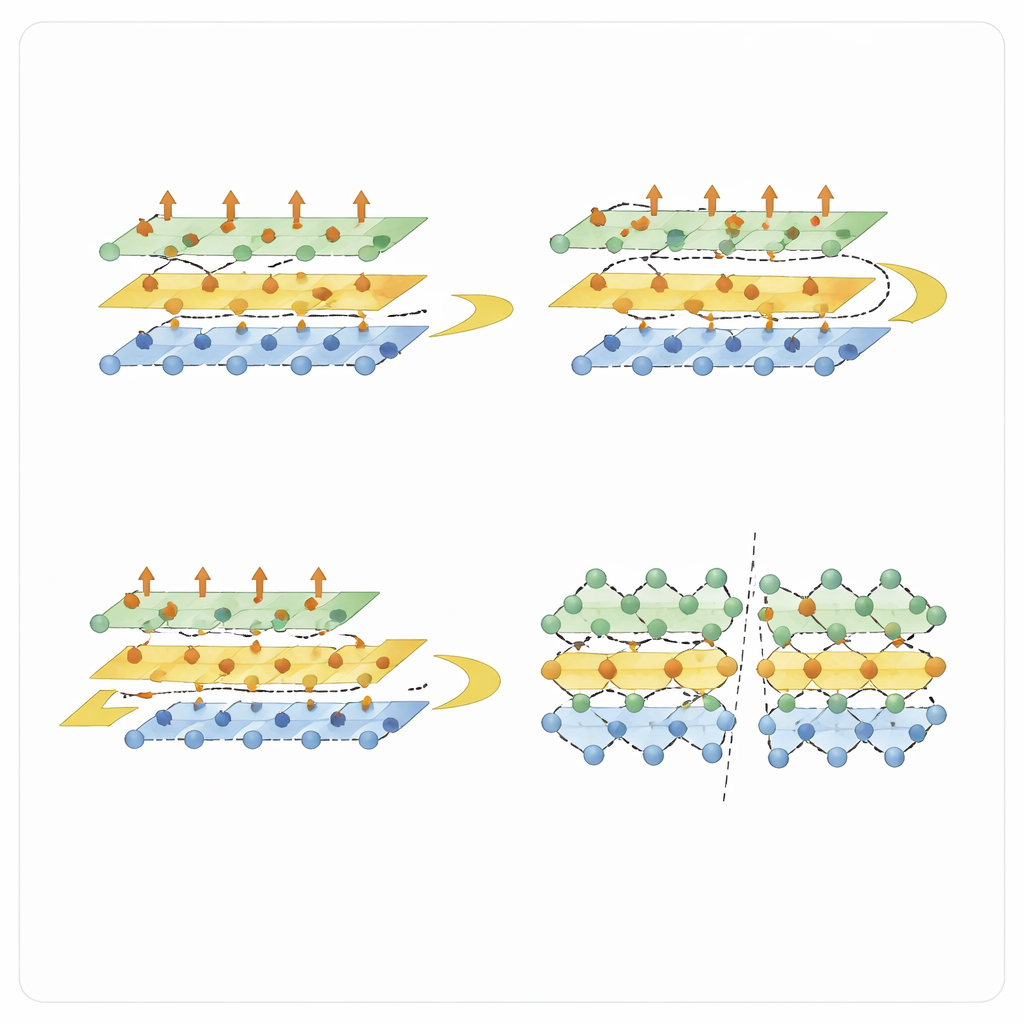

Författarna undersöker först hur κ-Ga2O3 faktiskt byter sin interna polarisation på atomär nivå. Istället för att joner helt enkelt rör sig rakt upp och ner i kristallen, finner de att den avgörande rörelsen är ett sidledes glid och skjuvning av staplade gallium–syre-skikt. Under omsvängningen glider vissa skikt lateralt medan närliggande skikt deformeras, vilket i praktiken vrider orienteringen av små byggstenar kallade tetraedrar. Denna sidoförskjutning vänder riktningen på den övergripande polarisationen. Med kvantberäkningar kartlägger teamet denna glidväg och finner att den i en idealisk cell har en måttlig energibarriär och ger en stor inneboende polarisation—fortfarande för stor jämfört med experiment, vilket antyder att något viktigt saknas i denna småcellsbild.

Lära en dator att följa miljarder atomers rörelser

För att fånga den saknade fysiken vänder sig forskarna till maskininlärning. De tränar en "djupinlärnings"-interatomär modell på mer än tjugo tusen atomära ögonblicksbilder från högprecisions kvantsimuleringar vid olika temperaturer och elektriska fält. Denna modell återger troget energier, krafter och till och med subtila elektroniska egenskaper, men är snabb nog att simulera kristaller innehållande tiotusentals atomer över realistiska tidsrymder. Med detta verktyg kan de följa hur polariseringsregioner, så kallade domäner, uppstår, växer och rör sig under ett applicerat fält—processer som är för stora och långsamma för konventionella kvantmetoder att hantera direkt.

När väggar inne i kristallen sätter käppar i hjulet

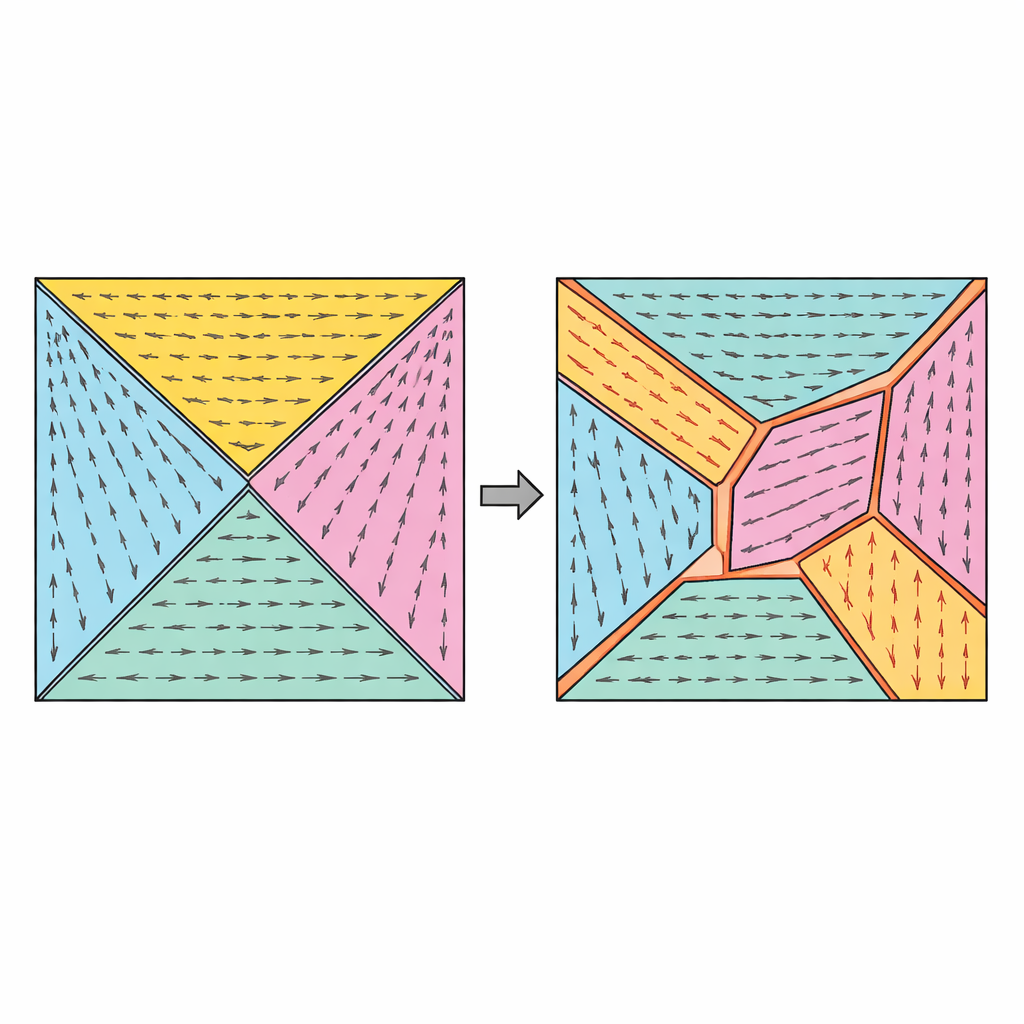

Stora simuleringar visar att polarisationen inte växlar samtidigt överallt. Istället nukleas nya omvända regioner och expanderar, separerade av rörliga gränser kallade polariseringsdomänväggar. I en perfekt enkristall krävs ett mycket starkt elektriskt fält för att skapa de första omvända regionerna, men när de väl är närvarande rör sig domänväggarna snabbt, särskilt längs vissa riktningar som gynnas av glidrörelsen. Riktiga κ-Ga2O3-prov är dock inte enkristaller—de innehåller flera gitterdomäner roterade 120 grader i planet. Vid gränserna mellan dessa olika orienterade områden visar författarna att det sidledes glid som behövs för omsvängning inte kan fortgå smidigt. Dessa gitterdomänväggar fungerar som topologiska barriärer som kan stoppa polariseringsväggar i sitt spår och lämna efter sig ett stabilt nätverk av delvis omsvängda regioner genom kristallen.

Byta minnesstyrka mot enklare omsvängning

Denne inbyggda väv av fixerade domänväggar har två huvudkonsekvenser. För det första minskar den kvarvarande polarisationen eftersom delar av materialet förblir oomvända, vilket sänker de teoretiska värdena till det experimentellt observerade intervallet. För det andra fungerar de befintliga domänväggarna vid gittergränserna som färdiga grogrunder för framtida omsvängningar. Istället för att ständigt betala den energikostnad som krävs för att nukleera nya omvända regioner kan materialet snabbt växla vid låga fält genom att helt enkelt flytta befintliga väggar över korta avstånd innan de stöter på nästa barriär. Beräkningarna visar att när gitterdomänerna blir mindre blir blockeringen starkare: minnesstyrkan sjunker, men omsvängningen blir lättare och snabbare. Denna avvägning föreslår en potent designparameter—ingenjörsmässig kontroll av mönstret och storleken på gitterdomäner—för att optimera ferroelectric-material som κ-Ga2O3, och andra "glidande" ferroelectrika, för snabba, låg‑effekt elektroniska enheter.

Citering: Zhu, Y., Liu, WH., Long, R. et al. Origin of suppressed ferroelectricity in κ-Ga₂O₃: interplay between polarization and lattice domain walls. npj Comput Mater 12, 155 (2026). https://doi.org/10.1038/s41524-026-02022-z

Nyckelord: ferroelectric-domäner, glidande ferroelectrika, kappa galliumoxid, maskininlärningspotentialer, domänväggsingenjörskonst
