En gummibaserad sensor med över 100 miljoner-nivåers ultrakänslighet (0–10 % töjningsintervall) via 3D-supergränssnitt

Lyssna på mikroskopiska uttänjningar

Från att övervaka din puls till att varna för ett svällt batteri förlitar sig världen i allt högre grad på mjuka, hudlika sensorer som kan känna rörelse och töjning. Men att bygga en töjbar elektronisk ”hud” som både är extremt känslig och fortfarande fungerar vid kraftig dragning har varit ett segt ingenjörsproblem. Denna studie rapporterar en ny gummibaserad sensor som bryter den låsningen, uppnår rekordhög känslighet samtidigt som den förblir pålitlig vid stora uttänjningar, vilket öppnar dörrar för säkrare wearables och smartare batterier.

Varför töjbara sensorer är svåra att bygga

De flesta flexibla töjningssensorer byggs av mjuka plaster blandade med ledande partiklar eller staplade i tunna lager. När du töjer dem förändras deras inre ledande nätverk, och den förändringen syns som en förändring i elektrisk resistans. Problemet är att hög känslighet, stort töjningsomfång och enkel, förutsägbar beteende oftast motstrider varandra. Mycket känsliga konstruktioner förlitar sig ofta på små sprickor i en hård ledande beläggning: även ett litet drag separerar sprickytorna och ger ett enormt hopp i resistans. Men när dessa sprickor väl öppnat sig helt beter sig sensorn som en avbruten ledning—signaler försvinner, vilket är oacceptabelt i hälsomonitorer eller robotsystem som aldrig får ”blända” sig.

Bygga ett tredimensionellt grepp mellan lager

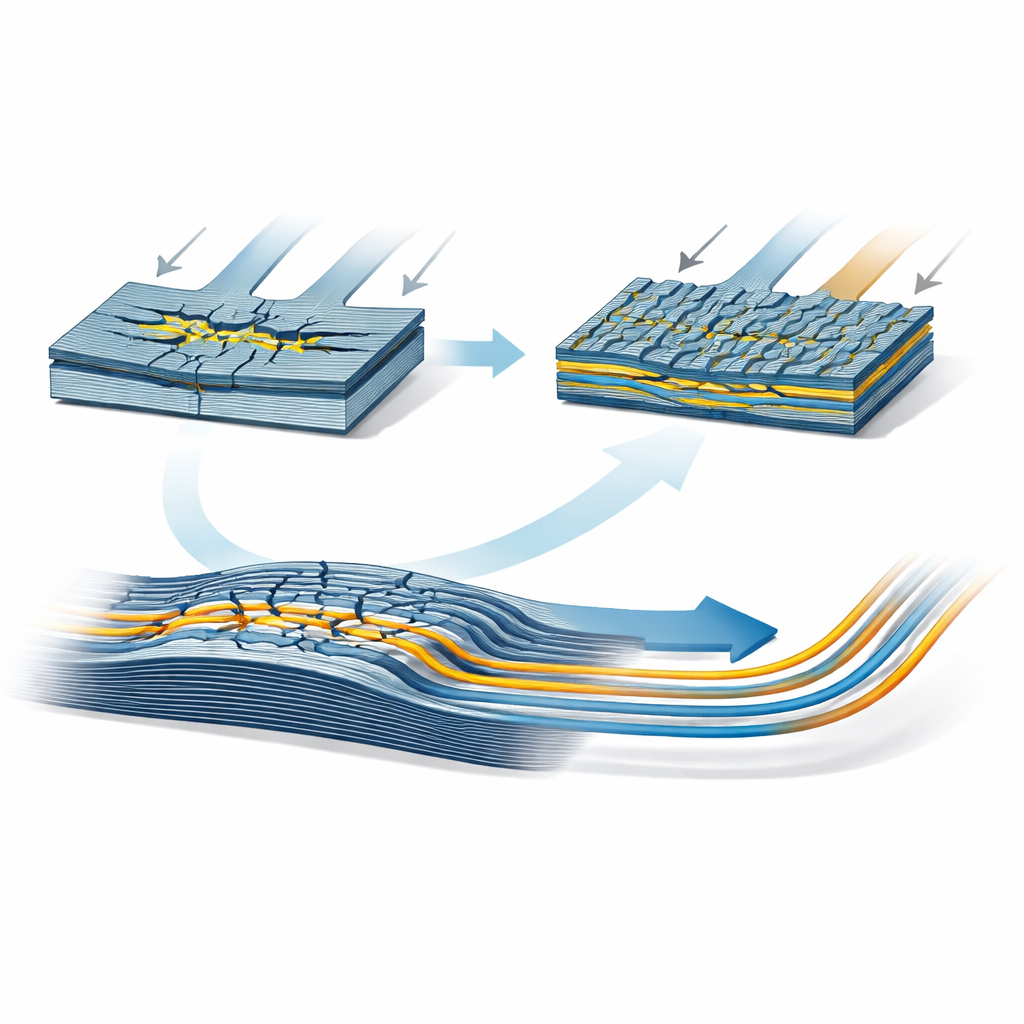

För att undkomma denna avvägning utformade forskarna vad de kallar ett tredimensionellt supergränssnitt mellan gummibasen och den ledande beläggningen. Istället för en slät, plan gräns skulpterade de gummiytan med mikro- och nanoskaliga kullar och dalar, och belade den sedan med en vattenbaserad film som innehöll två polymerer och ledande fyllmedel. Denna texturerade yta låter beläggningen fysiskt förankra sig i gummit, samtidigt som kemiska grupper på båda sidor bildar många vätebindningar—svaga individuella länkar som tillsammans skapar ett starkt, flexibelt grepp. Resultatet är en tjock, lager-på-lager-sensor där ett spröd, sprickbildande topplager är tätt bundet till ett segare, mer elastiskt underlager och det mjuka gummit under.

Göra sprickor till en användbar signal

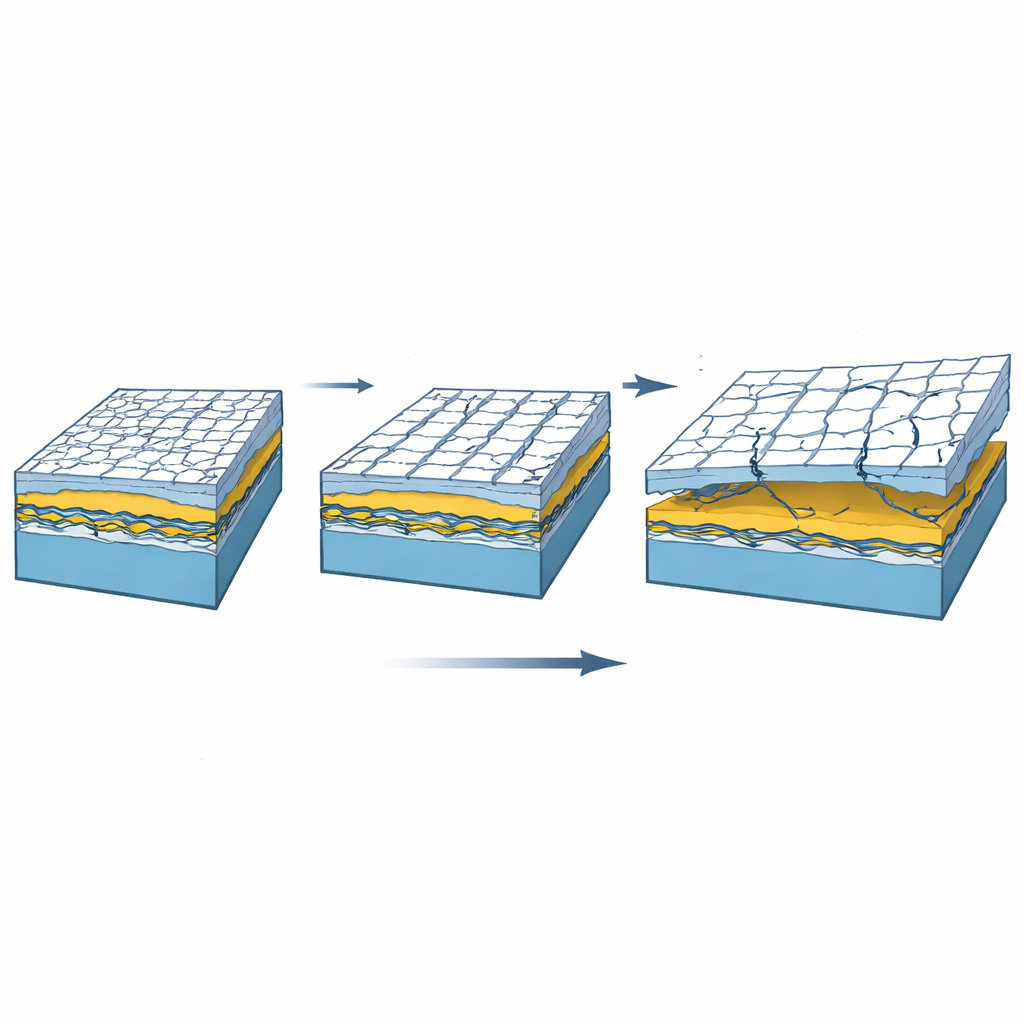

Huvudidén är att låta det ledande topplagret spricka på ett kontrollerat sätt medan de dolda lagren tyst håller ihop allt. Genom att justera balansen mellan de två polymererna i beläggningen kontrollerade teamet hur lätt sprickor bildades och hur de linjerade upp sig. Styva filmer bildade ett nätliknande sprickmönster, medan mer balanserade filmer gav prydliga, parallella sprickor. Under små uttänjningar—upp till ungefär 10 procent—vidgas och fördjupas dessa mikrosprickor snabbt, vilket orsakar enorma förändringar i resistans. I detta intervall nådde sensorn en gauge-faktor (en standardmått på töjningskänslighet) på ungefär 1,1 × 10^8, hundratals till tusentals gånger högre än många avancerade flexibla sensorer, men ändå med ett nästan linjärt, förutsägbart svar. Därutöver, när enheten dras vidare, har sprickmönstret till stor del slutat utvecklas, och det djupare, mer flexibla ledande lagret tar över och håller strömmen igång även förbi 100 procent töjning.

Hur den inre strukturen fortsätter fungera

Detaljerad avbildning visar hur mikrosprickorna utvecklas från yttraka linjer till djupare glipor när töjningen ökar, men de stannar konsekvent vid supergränssnittet istället för att rivas igenom hela tjockleken. Inuti ger silvernanotrådar i det spröda lagret det stora svaret på små rörelser, medan enskilda väggade kolnanorör i det lägre lagret fungerar som ett säkerhetsnät och bildar stabila ledande banor även när sprickorna ovan är vida öppna. Elektriska tester under små töjningar (bråkdelar av en procent) och upprepade dragningar över tusentals cykler visar att signalerna förblir starka och stabila. Sensorn står också emot förändringar i temperatur och luftfuktighet och fortsätter att fungera när den böjs, viks eller vrids, vilket speglar gummibasens och det förankrade gränssnittets motståndskraft.

Från mänsklig rörelse till säkrare batterier

Eftersom den kan registrera både minut- och stora deformationer presterade den nya sensorn väl i demonstrationer på människokroppen. När den placerades på halsen fångade den skarpa signalspikar vid sväljning; på handleden spårade den hjärtslag som blev starkare och snabbare under träning. Fäst på leder som fingrar, armbågar och knän rapporterade den stora, upprepbara signaländringar när lederna böjdes. Sensorernas ultrakänslighet kommer också till nytta i mindre uppenbara sammanhang: monterad på ett batteripaket med kiselanod upptäckte den små tjockleksökningar på bara några procent vid laddning. En blygsam 2 procentig expansion ledde till en 22-faldig ökning i resistans, vilket tydligt skiljde normal drift från farlig svällning långt innan en temperaturökning skulle vara uppenbar.

Vad detta betyder framåt

Genom att omforma och stärka gränssnittet mellan en styv, sprickbenägen beläggning och en mjuk gummibas visar författarna att du inte behöver välja mellan extrem känslighet och ett brett, tillförlitligt töjningsomfång. Deras tredimensionella supergränssnitt förvandlar sprickor från ett felmodus till en kraftfull sensormekanism, medan dolda ledande lager håller signalen vid liv även under svåra deformationer. För icke-specialister är slutsatsen att denna gummibaserade sensor kan känna otroligt små rörelser men ändå överleva stora uttänjningar, vilket gör den till en lovande byggsten för framtida bärbara hälsomonitorer, mjuka robotar och tidiga varningssystem för batterier och andra enheter där subtila formsförändringar signalerar förestående problem.

Citering: Wang, X., Huang, Y., Wang, H. et al. A rubber-based sensor with over 100 million-level ultra-sensitivity (0–10% strain range) via 3D super-interface. Nat Commun 17, 3547 (2026). https://doi.org/10.1038/s41467-026-70434-y

Nyckelord: flexibel töjningssensor, bärbar elektronik, mikrosprickgränssnitt, batterisäkerhet, gummibaserad sensor
