Införande av tvådimensionella Al2O3‑plattor i YSZ‑keramik för högtemperaturtillämpningar

Skydda motorer från extrem värme

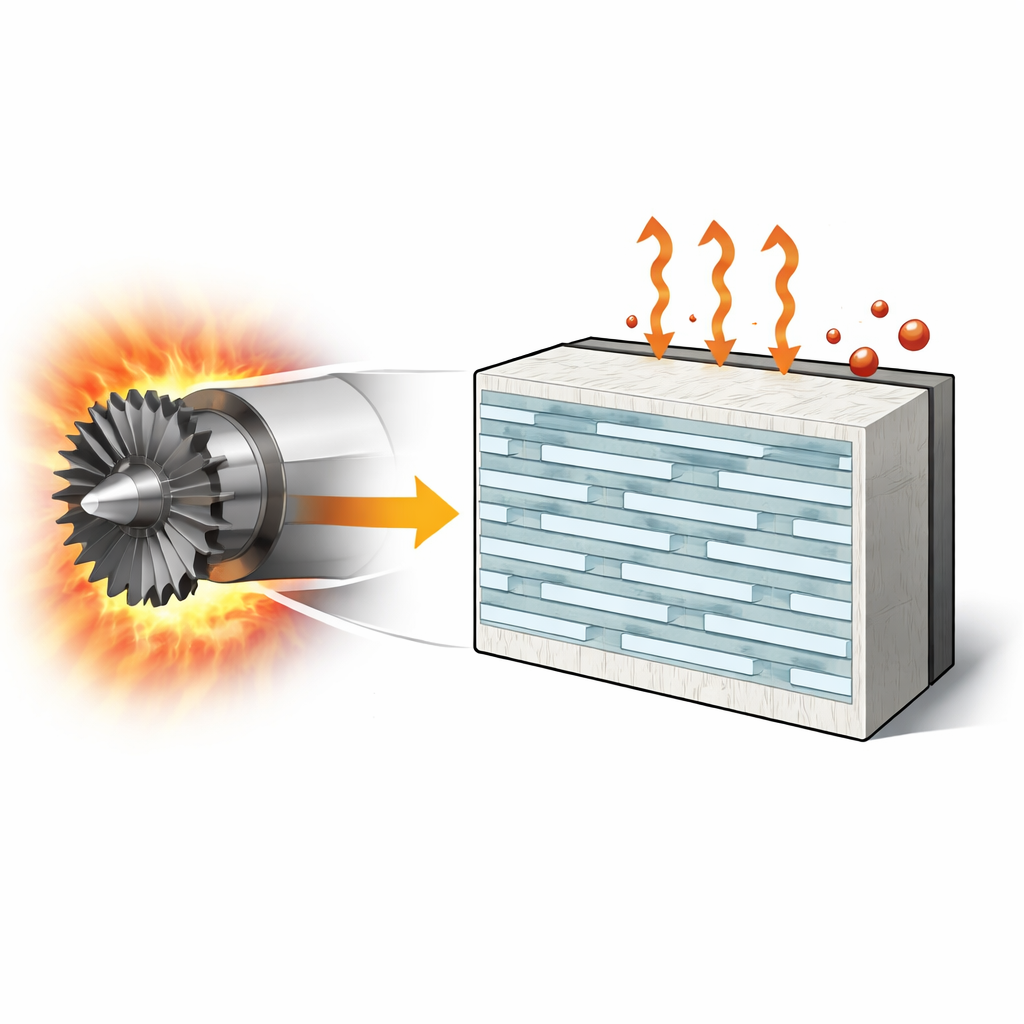

Moderna jetmotorer och gasturbiner arbetar så varmt att även avancerade metaller behöver en keramisk ”sköld” för att hålla. Idag har keramiska beläggningar dock svårt att stå emot intensiv värme och frätande aska, vilket begränsar hur effektivt motorer kan köras. Denna artikel beskriver ett nytt sätt att bygga tåligare, mer värmebeständigt keramiskt pansar genom att noggrant arrangera små platta skivor av alumina (en form av aluminiumoxid) inuti en vanligt använd keramik som kallas yttriastabiliserad zirkonia (YSZ).

Varför dagens keramiska sköldar brister

YSZ är arbetsmaterialet för termiska barriärbeläggningar som isolerar turbinblad och andra heta delar. Det kombinerar god styrka med en ovanlig förmåga att deformeras något utan att spricka. Men vid de blixtrande temperaturerna inne i motorer släpper YSZ igenom mycket av den när‑infraröda strålningen—en osynlig form av ljus som bär värme—så metallen under kan ändå överhettas. Värre är att luftburen aska rik på kalcium, magnesium, aluminium och kisel kan smälta på ytan till en glasartad vätska som kallas CMAS. Detta smälta lager angriper YSZ, utlöser skadliga förändringar i dess kristallstruktur och berövar det slutligen dess seghet.

En ny slags förstärkningsplatta

För att tackla dessa problem valde forskarna alumina som hjälpmaterial. Alumina är hårt, kemiskt stabilt och används redan i krävande, högtemperaturmiljöer. Istället för att blanda det som enkla korn använde de det i form av tunna plattor—små flingor bara en bråkdel av en mikrometer tjocka men flera mikrometer i diameter. De utvecklade en process som varsamt blandar dessa plattor med YSZ‑pulver i vatten, skyddar dem från skador under omrörning och sedan använder en kombination av vibration, gravitation, värme och tryck under sintring för att rada upp dem nästan parallellt inne i den solida keramiken. Resultatet är en tät komposit där skikt av plana alumina‑plattor är inbäddade som sidor i en bok inom YSZ‑matrisen.

Studsar bort värme och ljus

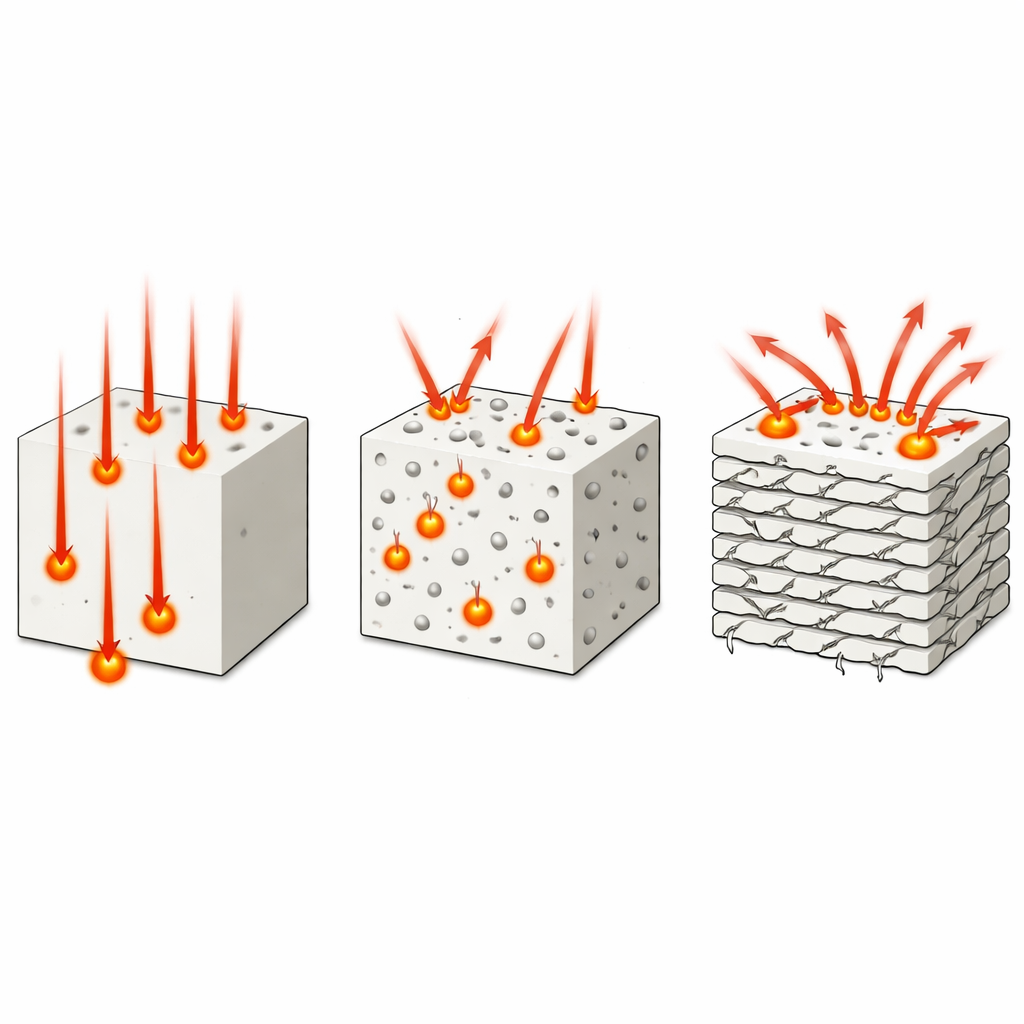

De ordnade plattorna förändrar dramatiskt hur materialet hanterar värme. I vanlig YSZ kan mer än hälften av den när‑infraröda strålning kring två mikrometers våglängd passera rakt igenom ett prov som är en millimeter tjockt, vilket bidrar till radiativ värmetransport. Avsevärt mindre än tio procent släpps däremot igenom över hela det mätta området i den nya kompositen med alumina‑plattor. De plana plattorna och kontrasten i optiska egenskaper mellan alumina och YSZ får inkommande ljus att spridas och reflekteras många gånger istället för att tränga igenom. Detta sänker också den del av värmeledningsförmågan som bärs av strålning till ungefär en femtedel av ren YSZ vid 1000 °C. Samtidigt sprider de många gränssnitten mellan YSZ och plattorna värmebärande vibrationer i fast stoff, vilket ytterligare minskar värmeflödet utan att göra materialet poröst.

Står emot frätande aska och sprickor

De parallella alumina‑plattorna fungerar också som en barriär mot CMAS‑angrepp. När de utsattes för smält CMAS vid 1250 °C drabbades ren YSZ av djup infiltration—nästan 200 mikrometer in i materialet. Att tillsätta alumina som slumpmässiga partiklar hjälpte något, men att ordna det som plattor minskade penetrationsdjupet till cirka 40 procent av det i ren YSZ. Kemiska reaktioner vid plattytorna bildar ett skyddande kristallint lager som fångar den smälta askan nära ytan i stället för att låta den tränga nedåt. Samtidigt visar mekaniska tester och datorsimuleringar att plattorna avleder och bryggar växande sprickor. Lokala förändringar i YSZ:s kristallstruktur nära alumina‑gränssnittet hjälper till att styra sprickor längs mer slingrande banor, vilket ökar den energi som krävs för att de ska spridas. Som ett resultat behåller kompositen högre hårdhet och brottseghet än ren YSZ från rumstemperatur upp till flera hundra grader Celsius.

Vad detta betyder för verkliga maskiner

Tillsammans gör dessa effekter den alumina‑förstärkta YSZ‑keramiken både till en bättre isolator och ett mer hållbart skydd mot frätande avlagringar och mekanisk skada. I praktiska termer kan sådana beläggningar tillåta turbinblad och liknande komponenter att gå varmare längre utan haveri, vilket förbättrar motoreffektiviteten och minskar bränsleförbrukningen. Studien visar också en generell strategi: genom att bädda in stabila, tvådimensionella oxidplattor i en kontrollerad, uppradad struktur inuti en keramik kan ingenjörer skräddarsy hur värme, ljus och sprickor rör sig genom materialet. Detta öppnar en väg mot en ny generation högtemperaturkeramiker utformade inifrån och ut för att klara några av de tuffaste miljöer tekniken kan skapa.

Citering: Yang, Z., Zhang, X., Jin, J. et al. Embedding two dimensional Al₂O₃ platelets array into YSZ ceramics for high-temperature applications. Nat Commun 17, 2988 (2026). https://doi.org/10.1038/s41467-026-69355-7

Nyckelord: termiska barriärbeläggningar, yttriastabiliserad zirkonia, aluminiumoxidplattor, högtemperaturkeramik, CMAS‑korrosion
