Korrelerad molekylär-till-mesoskala utveckling i konjugerade polymerer för inneboende töjbara organiska solceller

Töjbara solceller för rörliga kroppar

Föreställ dig en solcell som böjer sig, vrider sig och töjs med din hud eller kläder utan att falla sönder. Den här studien undersöker hur speciella plastliknande material som används i flexibla solceller förändras inuti när de dras ut. Genom att i realtid följa dessa förändringar med kraftfulla röntginstrument avslöjar forskarna hur materialen lyckas vara samtidigt elektroniskt användbara och mekaniskt tåliga — ett avgörande steg mot hållbara, bärbara kraftkällor.

Hur plastledare bär draget

Enheterna i fråga är gjorda av konjugerade polymerer — långa kedjor av molekyler som kan föra laddning och absorbera ljus. Till skillnad från mjuka vardagsplaster är dessa kedjor relativt styva och bildar små kristallina områden, så de tenderar att spricka snarare än att töjas. Ändå kan tunnfilm av dessa polymerer, med rätt utformning, överleva stora töjningar och fortfarande fungera som elektroniska komponenter. Den okända nyckeln har varit vad som händer med materialets struktur, från individuella kedjor upp till större buntar, när det utsätts för drag. Att reda ut detta hierarkiska förlopp är avgörande för att förbättra töjbara solceller, sensorer och ljusemitterande enheter.

Att se molekyler rada upp sig och vrida sig

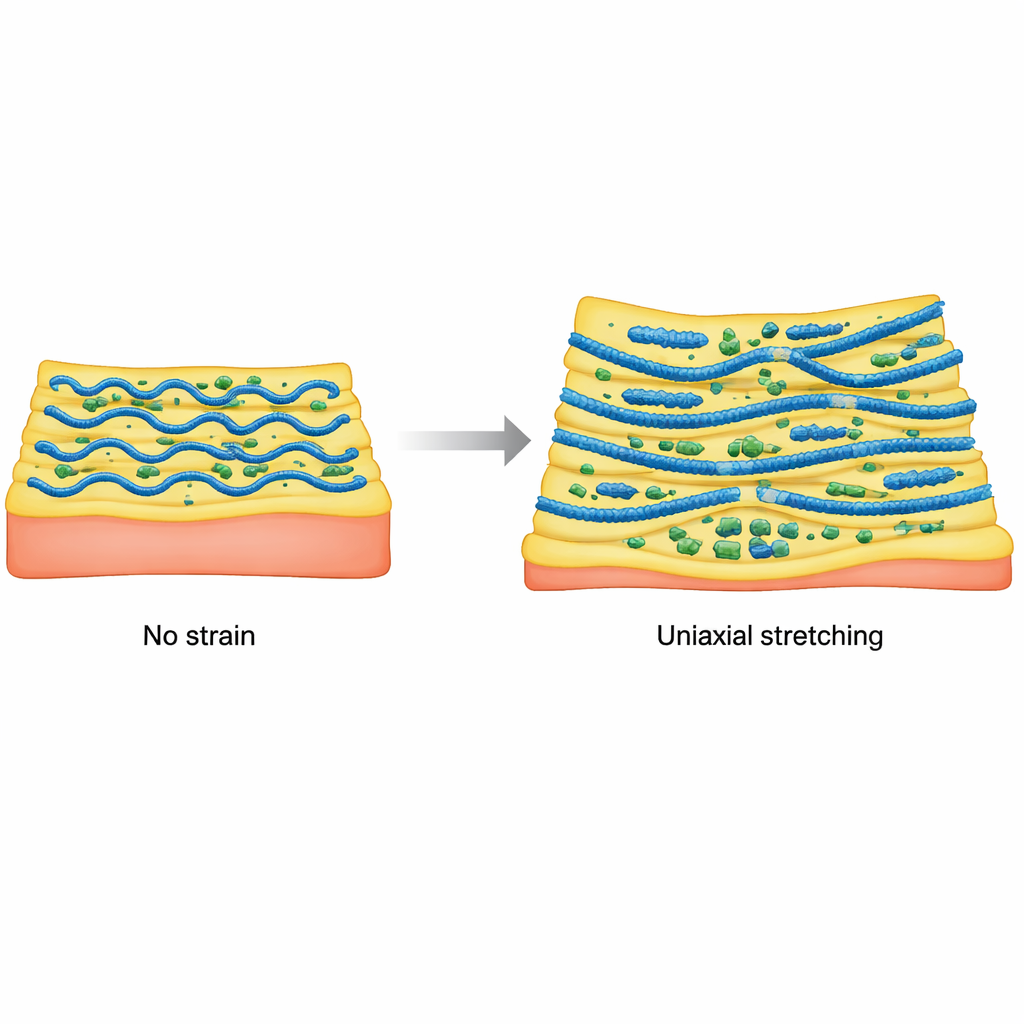

Teamet fokuserade på en vida studerad n-typ polymer, P(NDI2OD-T2), som modell. De töjde tunnfilmer stödda på ett mjukt gummiliknande underlag samtidigt som de undersökte dem med finjusterade röntgenstrålar. En teknik, röntgenabsorptionsspektroskopi, visade hur polymerkedjorna omorienterade sig. Vid små till måttliga töjningar roterade kedjorna gradvis så att deras ryggrader radade upp sig i dragriktningen, som kokt spaghetti som rätas ut. Vid högre töjningar vridna vissa bindningar mellan byggstenarna i varje kedja starkare, vilket ökade vinkeln mellan dem. Datorsimuleringar bekräftade att denna vridning kostar energi men blir ett effektivt sätt för materialet att absorbera mekanisk stress utan att brista.

Kristaller går sönder, glider och flikar loss

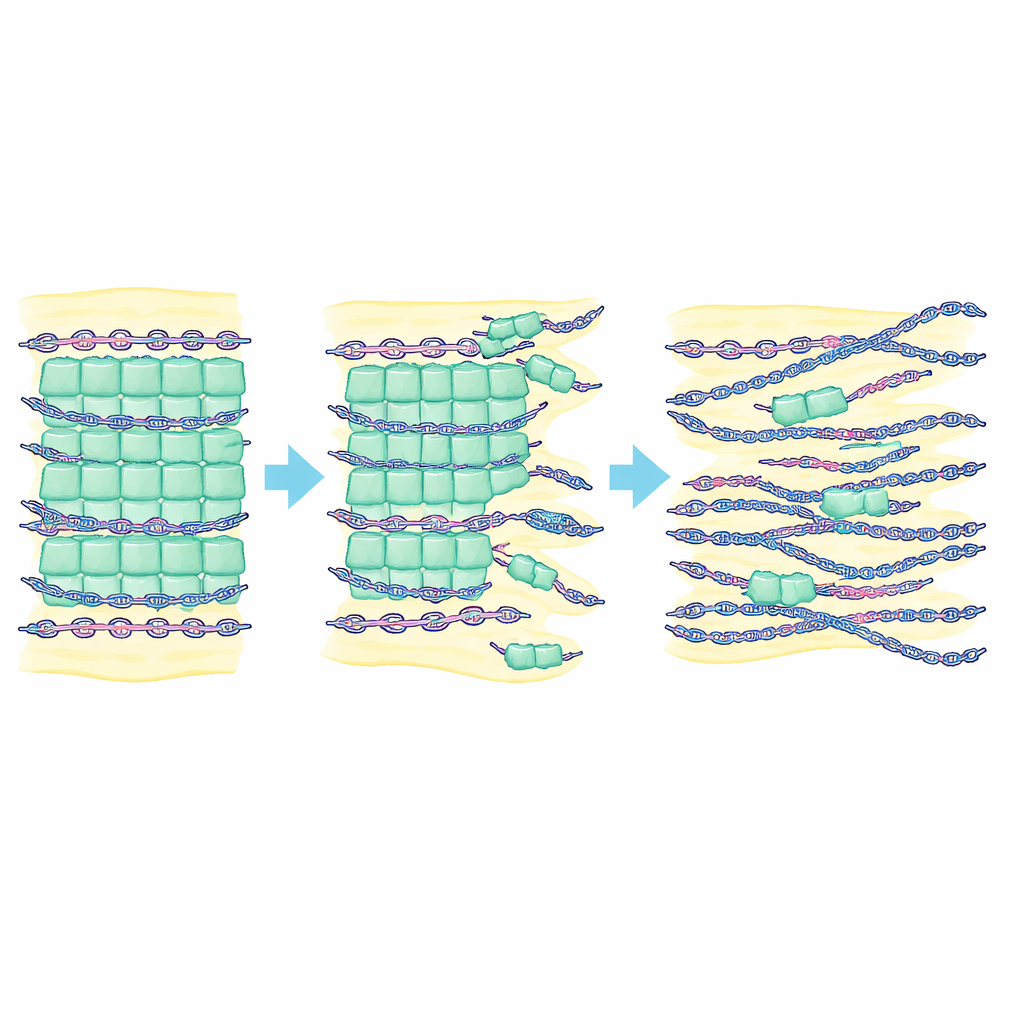

För att förstå vad som händer med de små kristallina regionerna i filmen använde forskarna resonant röntgenskördning som är särskilt känslig för hur kedjorna packas. De fann ett tydligt tvåstegsrespons. I början av töjningen bröts många kristallblock ned snabbt — särskilt de som var orienterade tvärs dragriktningen. Vissa lager gled förbi varandra ("slippage"), medan andra flikade loss vid kanterna ("peeling"), vilket matade fler kedjor in i de omgivande oordnade regionerna. Dessa strukturella förändringar var i stort sett irreversibla: när kristalliterna fragmenterades återbildades de inte helt när filmen släpptes. Samtidigt visade storskalig avbildning att filmens fibrilllika texturer växte och blev mer orienterade längs draget, vilket bildade ett riktat nätverk som hjälper till att fördela spänningen i materialet.

Från mikroskopiska skift till enhetsprestanda

Dessa interna omorganiseringar förändrade också hur materialet interagerade med ljus och förde elektrisk laddning. När filmen töjdes skiftade dess huvudsakliga absorptionsmaximum till något kortare våglängder och smalnade av. Detta skift signalerar en övergång från mer ordnade till mer vridna kedjesegment, vilket förkortar det avstånd över vilket exciterade tillstånd kan spridas. När polymeren blandades med en donatorpolymer för att bilda en fullt töjbar solcell startade enheten med en respektabel konverteringseffektivitet nära 7 %. Vid 30 % töjning behöll den fortfarande cirka 84 % av sin ursprungliga effektivitet, men både strömmen och laddningsinsamlingen sjönk. Mikroskopi bekräftade att det ursprungligen fina, sammankopplade nätverket av acceptorpolymeren grovades upp till större aggregat under töjning, vilket hindrade laddningsgenerering och transport samt ökade förlustprocesserna.

Designlärdomar för framtida bärbar kraft

Sammanfattningsvis visar arbetet att dessa töjbara elektroniska material skyddar sig själva genom ett samordnat, flerskaligt svar. Först fragmenteras och omorienteras kristallina områden, sedan vrider sig och linjerar individuella kedjor över större avstånd. Tillsammans disiperas mekanisk energi och katastrofalt brott fördröjs, men de komprometterar också gradvis den ordning som gör materialen bra på att skörda ljus och föra laddningar. Genom att kartlägga dessa avvägningar i detalj erbjuder studien praktiska riktlinjer: framtida töjbara solceller kan behöva extra "stötupptagare", såsom dynamiska bindningar eller elastiska nätverk, för att bevara elektronisk prestanda samtidigt som de tål upprepad böjning och töjning i verklig användning.

Citering: Zhong, W., Freychet, G., Su, G.M. et al. Correlative molecular-to-mesoscale evolution in conjugated polymers for intrinsically stretchable organic photovoltaics. Nat Commun 17, 2980 (2026). https://doi.org/10.1038/s41467-025-68265-4

Nyckelord: töjbar elektronik, organiska solceller, konjugerade polymerer, polymermekanik, röntgenskördning
