Совмещённая с корпусом электроника с микрообъемной гидравликой для прямого охлаждения в упаковке

Как не допустить перегрева мощных устройств

От электромобилей до дата‑центров — современную электронику вынуждают работать быстрее и с большей мощностью в всё более компактных корпусах. Вся эта энергия превращается в тепло, которое сокращает срок службы компонентов или заставляет конструкторов снижать производительность. В этом исследовании рассматривают новый способ охлаждения элементов изнутри их защитного корпуса, который может привести к более холодным, компактным и эффективным устройствам.

Почему существующие методы охлаждения не всегда справляются

Сегодня многие высокомощные электронные устройства полагаются на громоздкие металлические блоки — радиаторы, которые часто охлаждаются жидкостью, протекающей по внутренним каналам. Эти блоки располагаются на некотором расстоянии от крошечных зон на кристалле, где генерируется тепло. Теплу приходится пересекать несколько слоёв материалов, включая специальные пасты — теплопроводящие интерфейсные материалы, прежде чем достичь хладагента. Дополнительный путь увеличивает сопротивление теплопередаче, приводит к потерям энергии, требует больших объёмов хладагента и занимает ценное пространство. Прямое охлаждение поверхности кристалла с использованием крошечных каналов стало альтернативой, но врезать такие каналы в сам кристалл сложно и трудно масштабировать для массового производства.

Система охлаждения, встроенная в корпус

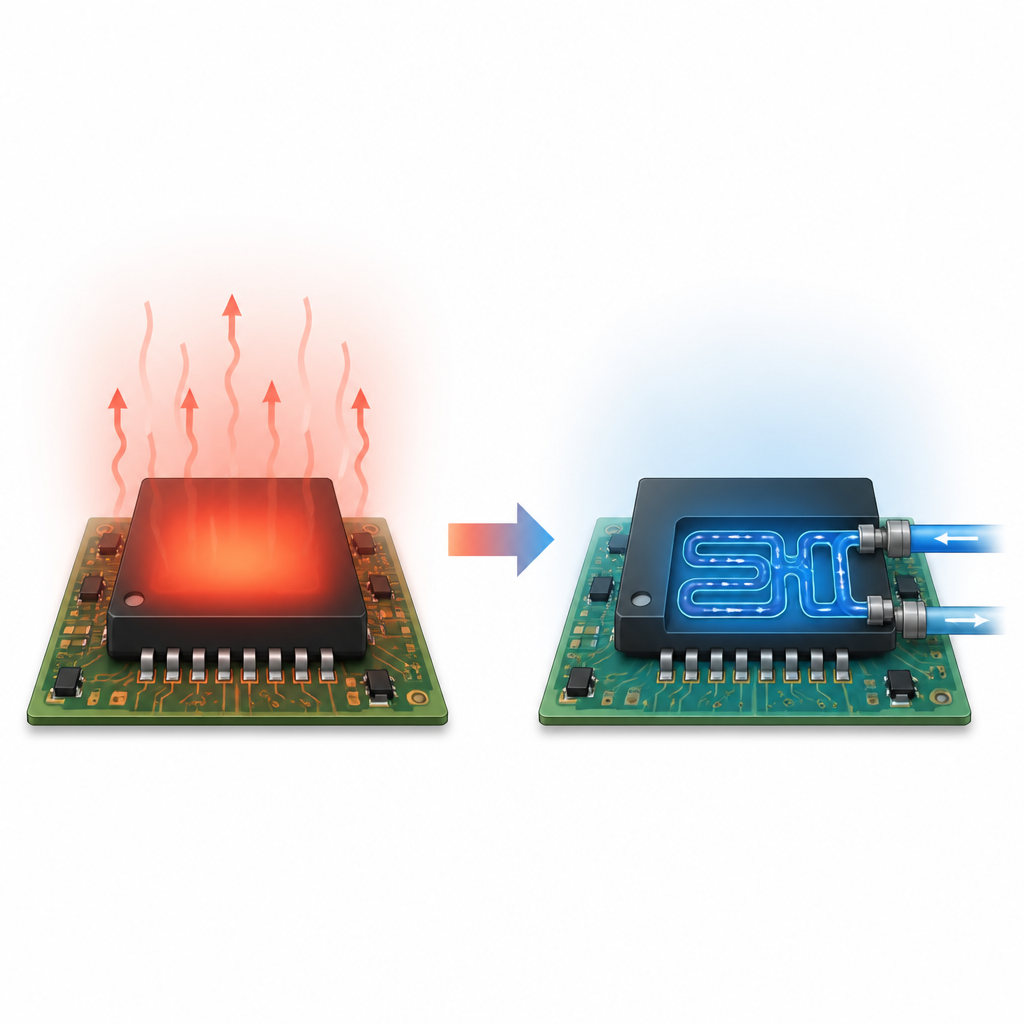

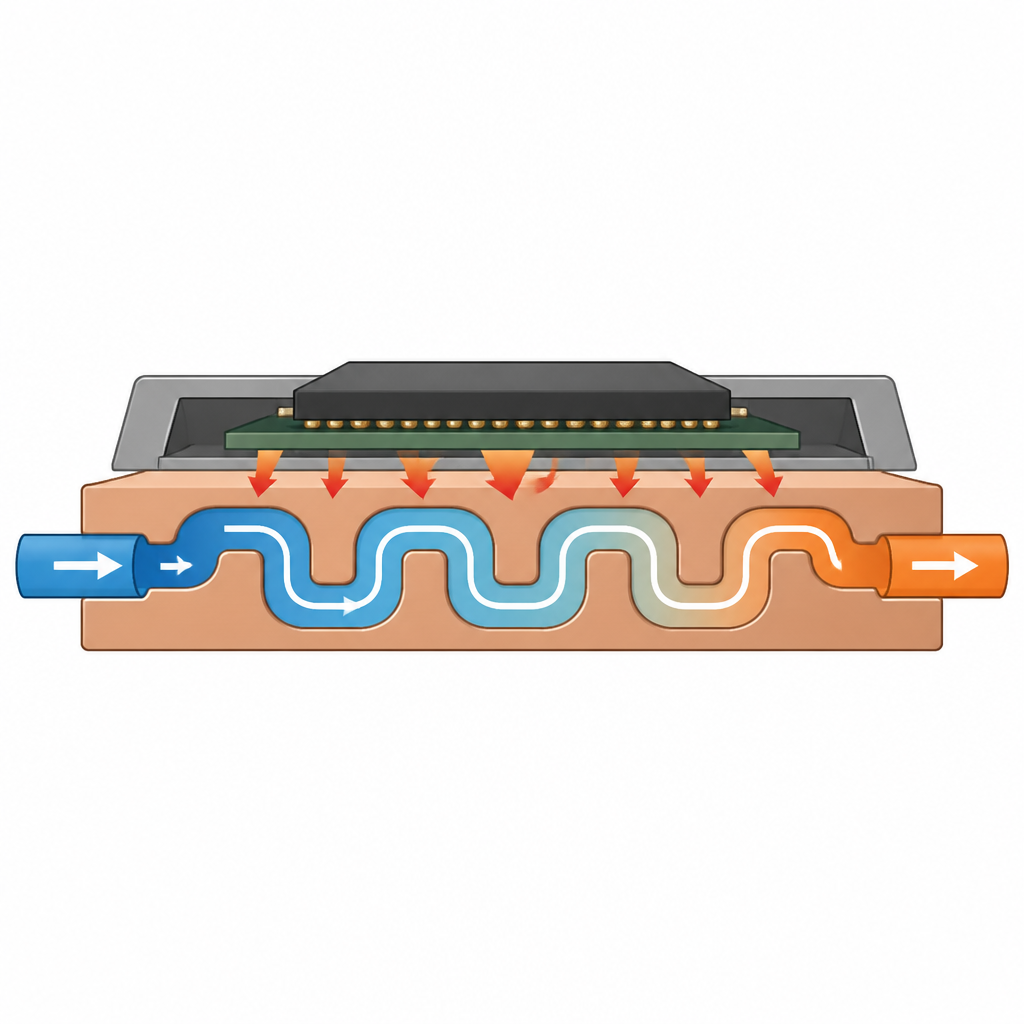

Вместо того чтобы высверливать каналы в хрупком кристалле, исследователи разместили их в прочном металлическом основании корпуса микросхемы — стандартном плоском типе, широко используемом в электронике. Испытательный кремниевый чип, который может как нагреваться, так и измерять собственную температуру, был установлен на тонкой медной пластине. Под этой пластиной команда создала змееобразную сеть микроскопических каналов и пропустила через них воду. В этой конструкции «прямо в корпус» хладагент течёт прямо под активной поверхностью чипа, достаточно близко, чтобы перехватить тепло до того, как оно распространится по остальной системе. Такой подход исключает необходимость в интерфейсных пастах и остаётся совместимым с традиционными этапами сборки, такими как пайка и проволочная привязка.

Насколько лучше работает охлаждение

Команда сравнила три конфигурации: эталонный корпус, охлаждаемый только неподвижным воздухом, тот же корпус, установленный на обычный жидкостно-охлаждаемый радиатор, и новый корпус с микроканалами, где вода протекает непосредственно под чипом. В каждом случае на чип подавали электрическую мощность и наблюдали, как менялась его температура со временем. При воздушном охлаждении температура чипа поднималась примерно до 220 °C при всего нескольких ваттах. Установка корпуса на радиатор с водяным охлаждением помогла, но потребовала литров хладагента и всё ещё оставляла чип значительно горячее, чем хотелось бы. В отличие от этого, корпус с микроканалами достиг комфортной температуры примерно 43 °C менее чем за 20 секунд, потребовав всего несколько миллилитров воды. При высокой мощности он мог отводить примерно в шесть–семь раз больше тепла, чем вариант с воздушным охлаждением, и примерно в два–три раза больше, чем вариант с радиатором, при одном и том же допустимом повышении температуры.

Измерение эффективности, а не только охлаждающей способности

Хорошее охлаждение — это не только о низкой температуре, но и о том, сколько энергии и материалов на это уходит. Поэтому исследователи вычислили коэффициент производительности, показатель того, сколько тепла удаляется по отношению к энергии, затраченной на перекачку жидкости. Система «прямо в корпус» показала очень высокие значения, сопоставимые с лучшими демонстрациями прямого охлаждения кристалла, при значительно меньшем расходе хладагента. Они также проанализировали, как тепло перемещается по системе, разделив роли меди, жидкости и контактных областей. Хотя некоторые участки чипа не имели прямого контакта с хладагентом, общая способность отводить тепло оказалась отличной, а глобальный показатель теплообмена соответствовал или превосходил многие передовые конструкции микроканалов, описанные в литературе.

К чему это может привести дальше

Поскольку каналы охлаждения размещены в корпусе, а не внутри кристалла, концепция лучше вписывается в существующие производственные линии и, по сути, может быть адаптирована к разным типам силовых приборов, включая те, что используются в электромобилях и радиопередатчиках. Авторы отмечают, что в будущем можно оптимизировать форму каналов, сменить хладагент или даже использовать жидкости, закипающие для поглощения дополнительного тепла. Они также подчёркивают необходимость испытаний долговечности и интеграции тонких трубопроводов в реальные печатные платы. Если эти практические вопросы будут решены, охлаждение «прямо в корпус» может позволить силовой электронике работать интенсивнее и дольше без перегрева, обеспечивая более компактные, эффективные и долговечные системы в повседневных технологиях.

Что это значит простыми словами

Проще говоря, исследование показывает, что пробуривание крошечных водяных путей в металлическом основании под чипом может охлаждать его значительно эффективнее, чем обдув воздухом или присоединение удалённого металлического блока. Переместив хладагент непосредственно под горячую точку и сделав это способом, совместимым со стандартными методами упаковки, подход предлагает практичный путь к более холодной электронике, которая тратит меньше энергии и служит дольше, без необходимости в громоздких радиаторах или ёмкостях с жидкостью.

Цитирование: Martin, H.A., Zhang, Z., Saeed, M. et al. Co-packaged electronics with microfluidics for direct-to-package cooling. Commun Eng 5, 92 (2026). https://doi.org/10.1038/s44172-026-00620-9

Ключевые слова: микрообъёмное охлаждение, силовая электроника, тепловое управление, корпусирование микросхем, жидкостное охлаждение
