Создание пригодных для печати сплавов путем настройки короткодистанционного порядка в жидкой фазе

Почему металлопечать 3D до сих пор испытывает трудности

Металлическая 3D-печать позволяет создавать сложные детали с минимальными отходами, но большинство существующих конструкционных сплавов при печати все еще дают трещины или деформируются. В этой статье объясняется новый подход к повышению пригодности сплавов для печати, который сосредоточен не на твердом металле, а на скрытых атомных узорах в расплавленной ванне непосредственно перед её затвердеванием.

От гладких слоев к скрытым трещинам

В аддитивном производстве металлов мощный источник тепла быстро плавит и повторно отвердевает порошок или проволоку. Охлаждение происходит настолько быстро, что вместо множества мелких зерен часто растут длинные столбчатые кристаллы. Эти высокие зерна ориентируются по направлению теплового потока, из-за чего напечатанная деталь ведет себя по-разному в разных направлениях и становится более восприимчивой к горячим трещинам. Традиционные решения, такие как термическая обработка или продуманные траектории лазера, помогают лишь частично и могут ослаблять материал. Многие высокопрочные алюминиевые и никелевые сплавы по-прежнему очень трудно печатать без трещин или сильно выраженной текстуры.

Изменения в составе сплавов, которые изменили ситуацию

Исследователи пытались обойти эти проблемы, перерабатывая сплавы так, чтобы при кристаллизации образовывалось больше зародышей зерен. Один из путей — добавление крошечных частиц, которые превращаются в высокотемпературные фазы и служат зародышами для новых зерен, что было продемонстрировано для ранее «непечатаемого» алюминия 7075. Другие работы меняют путь кристаллизации так, чтобы мягкие фазы появлялись на поздних стадиях замерзания, превращая опасные растягивающие деформации в более безопасные сжимающие и уменьшая вероятность образования трещин. Эти идеи улучшают измельчение зерна и вязкость, но по-прежнему рассматривают расплавленный металл как простую, беспорядочную жидкость.

Скрытый порядок в жидком металле

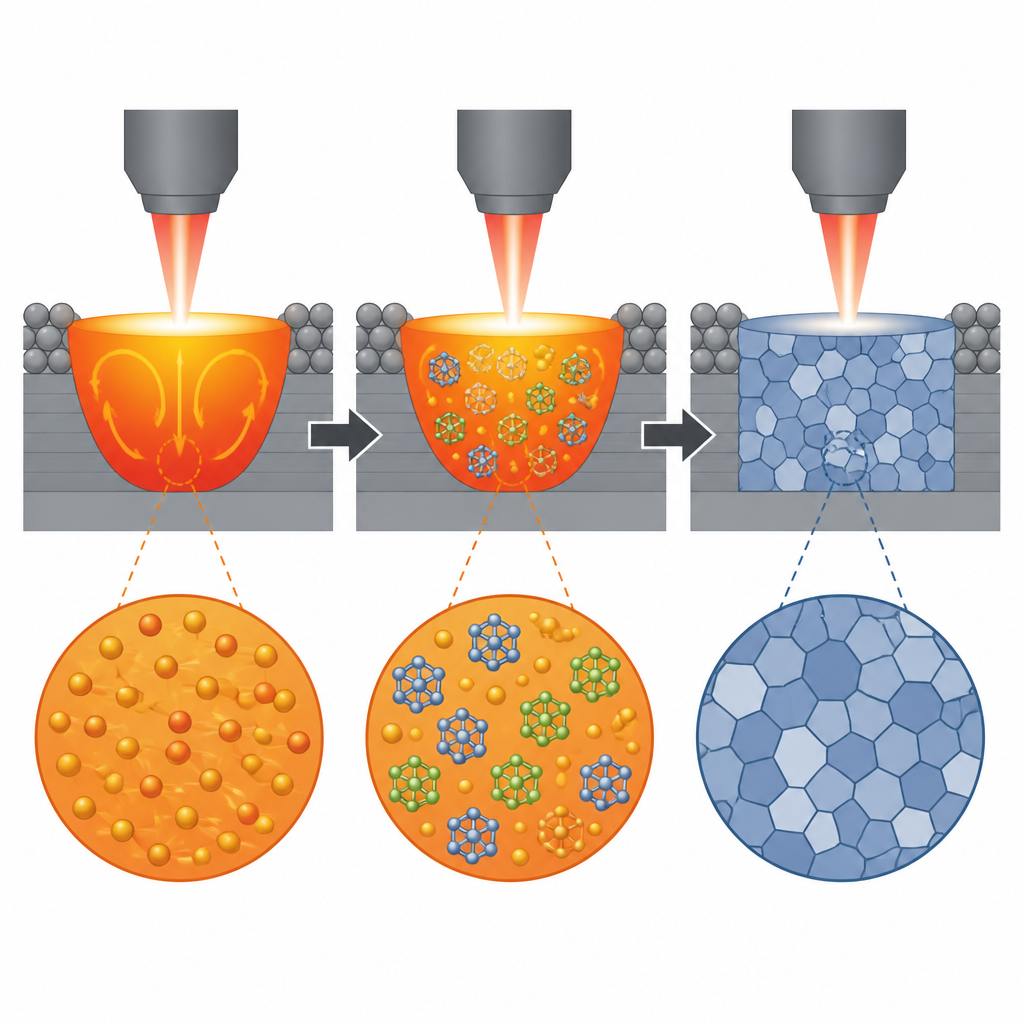

Новые эксперименты и моделирования показывают, что сама жидкость может нести тонкие атомные узоры. Во многих переохлажденных металлических расплавах атомы кратковременно организуются в крошечные кластеры, похожие на икосаэдры, где один атом окружен двенадцатью соседями. Эти мотивации, называемые икосаэдрическим короткодистанционным порядком (ISRO), могут напоминать строительные блоки некоторых сложных твердых фаз. В обзоре показано, что при быстром охлаждении, характерном для 3D-печати, такие мотивы могут служить шаблонами для зарождения кристаллов, приводя к образованию специальных скоплений зерен с «похожей на пятикратную» симметрией и множеством твиновых границ. Такие признаки теперь наблюдали в алюминии, никелевых супералоях и нержавеющих сталях, изготовленных современными методами печати.

Новый путь зарождения кристаллов

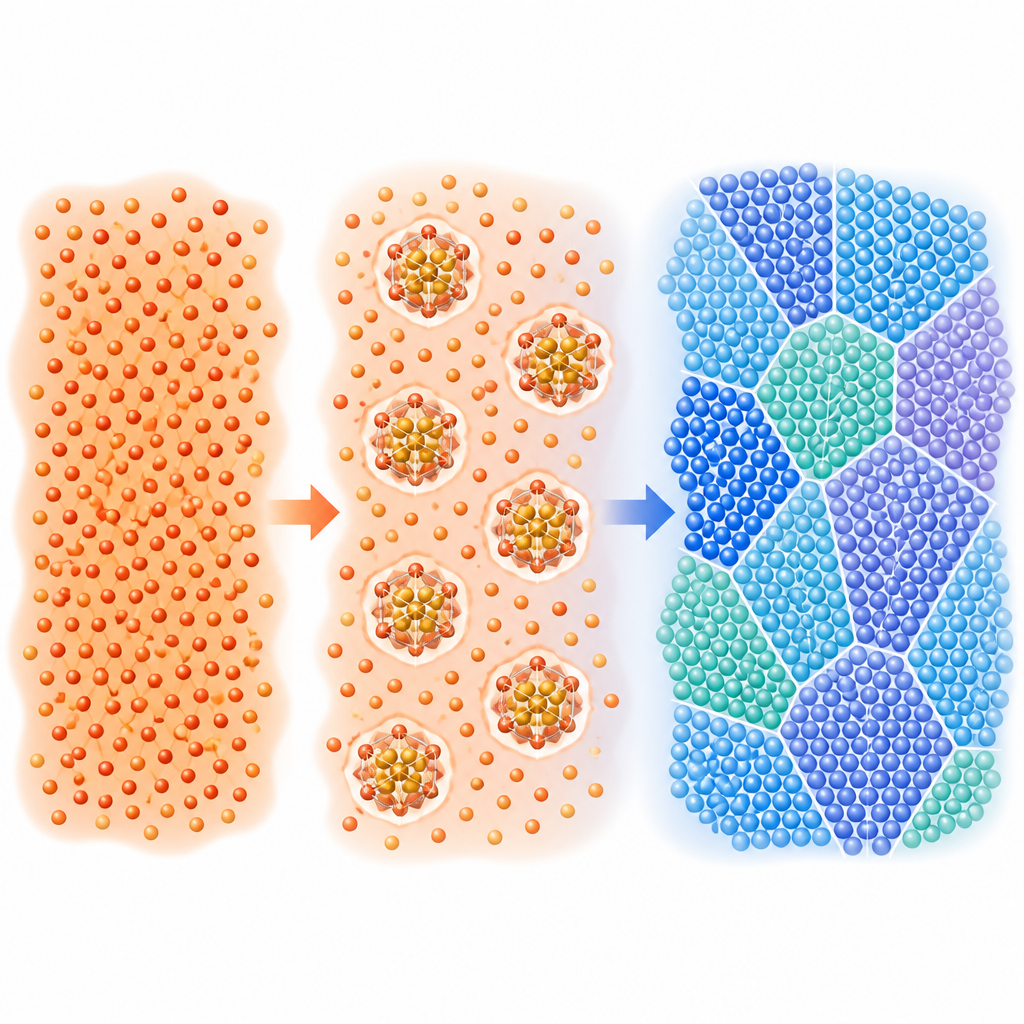

Поскольку эти жидкие мотивы отличаются от окончательной кристаллической структуры, они не укладываются в традиционную картину зарождения кристаллов. Вместо того чтобы из бесформенной жидкости непосредственно возникала одна твердая фаза, система может пройти через метастабильные состояния: сложные интерметаллические соединения, содержащие икосаэдрические мотивы, или даже просто плотные скопления таких мотивов в жидкости. На этих шаблонах затем нуклеируют твердые зерна, часто группами, связанных твиннингом. Такое «опосредованное ISRO» нуклеации может давать множество мелких, равноосных зерен прямо по границам плавовой ванны, даже в сплавах, которые в противном случае дали бы длинные столбы. Одновременно те же мотивы могут замедлять диффузию и повышать вязкость расплава, тонко меняя течение ванны и механизмы образования дефектов.

Проектирование сплавов, исходя из жидкой фазы

В статье утверждается, что управление этими мимолетными структурами в жидкости может стать мощным рычагом при разработке пригодных для печати сплавов. Тщательно подбирая легирующие элементы и условия обработки, которые способствуют образованию выгодных икосаэдрических мотивов при нужных температурах и скоростях охлаждения, инженеры могли бы вызвать всплески нуклеации зерен и получить микроструктуры, богатые твиннингом, в одном шаге печати. Такая «квантовая инженерия» металлических расплавов выходила бы за рамки коррекции твердых фаз и вместо этого совмещала бы проектирование сплава и траектории печати для настройки локального порядка в жидкости. Обзор завершается описанием экспериментальных и вычислительных инструментов, необходимых для наблюдения этих мотивов в работающих плавовых ваннах и превращения их в практические правила проектирования, что открывает путь к более устойчивым к трещинам и изотропным деталям, напечатанным из металла.

Цитирование: Charpagne, M.A. Designing printable alloys by tuning liquid short-range order. Commun Mater 7, 129 (2026). https://doi.org/10.1038/s43246-026-01180-3

Ключевые слова: аддитивное производство металлов, короткодистанционный порядок, измельчение зерна, твиновые границы, разработка сплавов
