Ближнее поле: визуализация закопанных проводников с помощью передачи импульсного ЭМ-сигнала

Взгляд на то, что скрыто под землей

Многие важные объекты скрыты прямо под поверхностью — от кабелей питания и стержней в мостах до неразорвавшихся снарядов прошлых конфликтов. Найти эти проводники безопасно и дешево, не раскопывая грунт, — давняя задача. В этом исследовании предложен новый способ «увидеть» такие закопанные металлические формы с помощью коротких вспышек электромагнитной энергии и простой портативной антенны, превращая крошечные изменения электрического поведения в четкие изображения того, что находится под землей.

Новый способ заглянуть под землю

Ученые и инженеры давно используют электромагнитные инструменты для исследования невидимого: поиск подземных вод, оценка небезопасных конструкций и даже обнаружение опухолей в теле. Классические системы либо принимают на фиксированных радио-частотах, либо посылают импульсы и наблюдают затухание сигнала со временем. Эти подходы мощные, но часто требуют сложного оборудования, длительных съемок и трудоемкой обработки данных. Новый метод в этой работе делает ставку на очень короткие временные импульсы и на то, как они проходят между двумя малыми контурными антеннами, размещенными на поверхности, предлагая более простую и гибкую опцию.

Слушая тонкие подсказки о проводимости

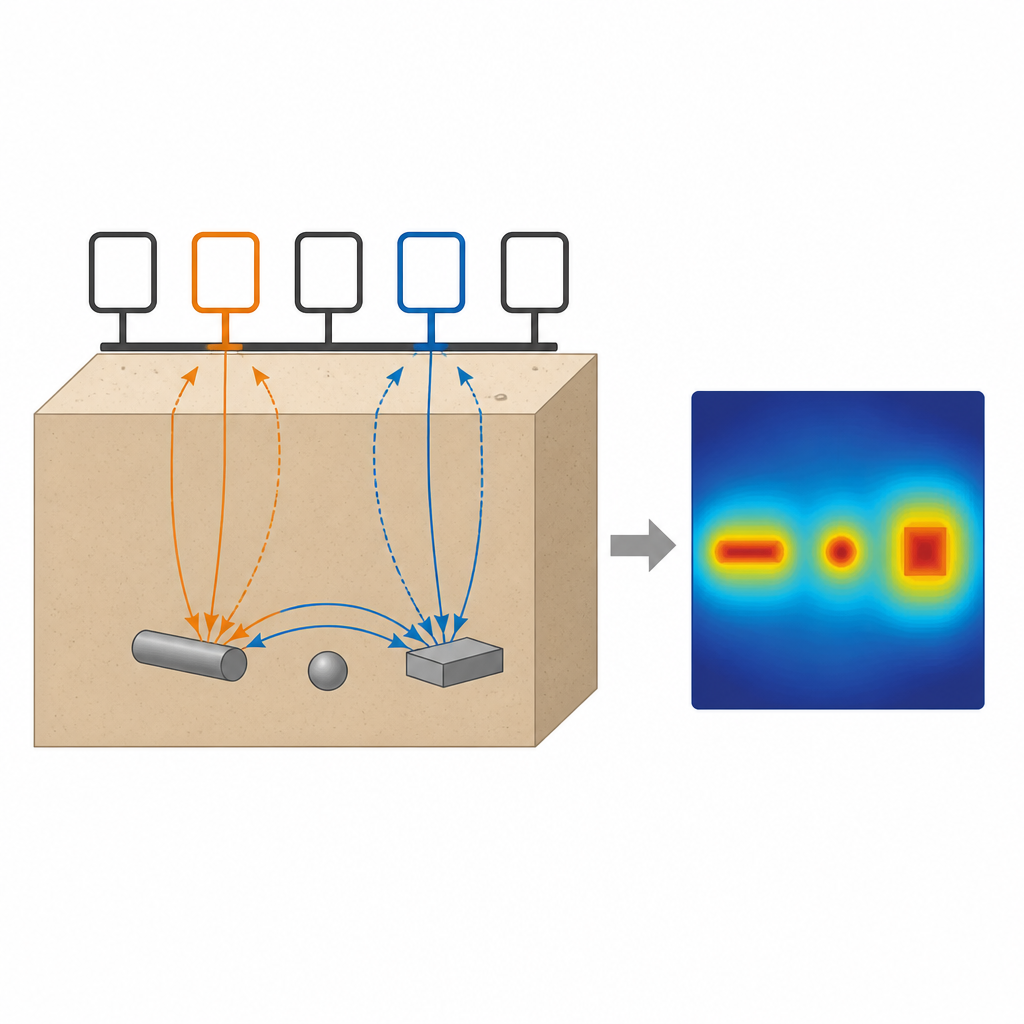

Суть идеи — измерить, насколько легко электрические токи двигаются в грунте под антеннами. Когда в передающую петлю подается резкий токовый импульс, он создаёт быстро меняющееся электромагнитное поле, которое проникает в почву. Приемная петля рядом фиксирует напряжение, зависящее от проводимости подземного материала. Авторы сравнивают измеренный сигнал с математической моделью, предсказывающей отклик при разных значениях проводимости. Находя лучшее соответствие, они оценивают «эффективную проводимость» под парой петель — величину, которая отражает средний контраст между фоновым грунтом и любым закопанным металлическим объектом, а не точное значение материала.

Печать подземного изображения

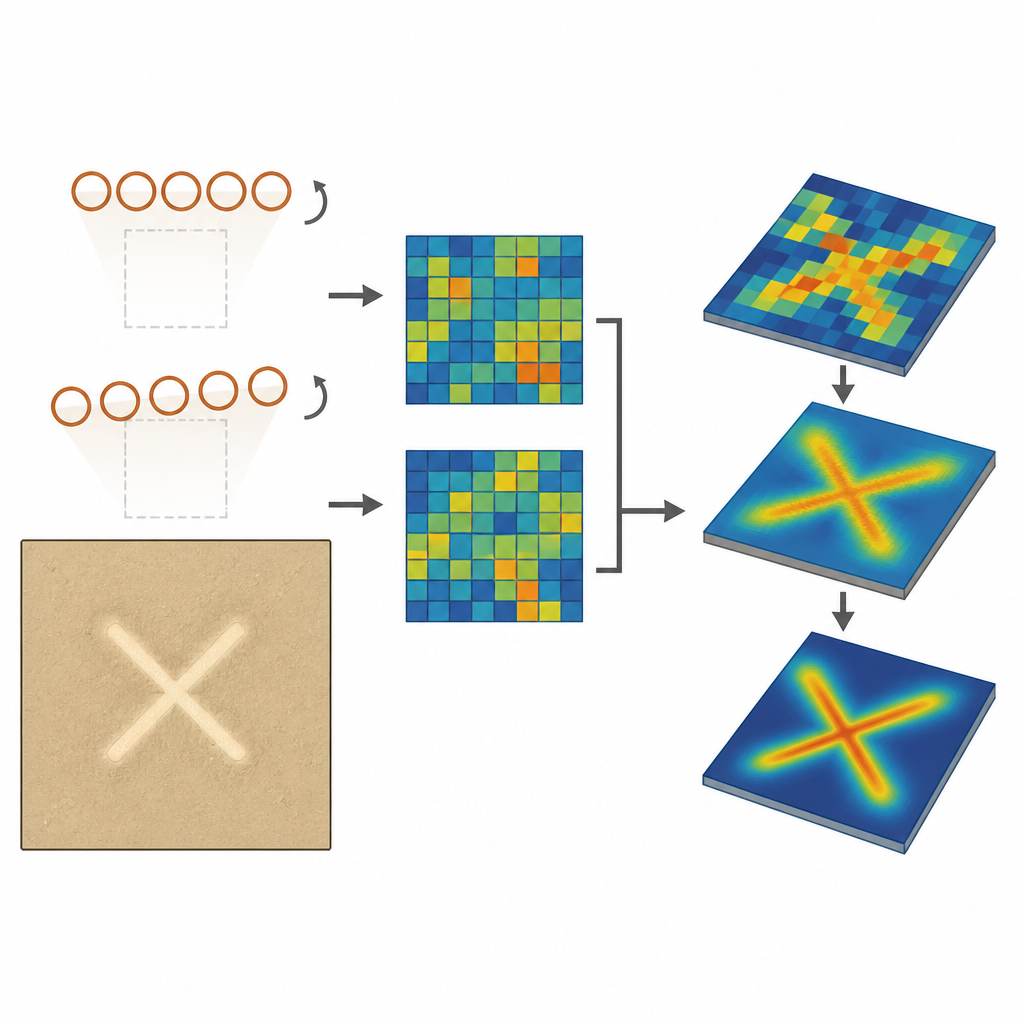

Чтобы превратить локальные показания проводимости в изображение, исследователи разработали компактный массив из пяти петель: одну в центре для передачи импульсов и четыре вокруг неё для приёма сигналов. Установленный на землю, такой массив эффективно снимает образец участка размером три на три. Затем массив поворачивают на 45 градусов и используют снова — как второй «штамп» измерений под иным углом. Для каждой позиции команда сначала записывает эталонную проводимость без объекта, затем повторяет измерение с металлической целью, зарытой в песок. Разница между ними превращается в «вероятностную» карту, показывающую где с большой долей вероятности находится закопанный объект, после чего две карты с разных углов усредняют и сглаживают для получения непрерывного изображения.

Уточнение краёв и проверка форм

Поскольку исходные карты грубые и блочные, авторы применяют шаги обработки изображений, привычные в компьютерном зрении. Они повышают разрешение сетки до тонкой пиксельной карты и сглаживают её гауссовыми фильтрами, затем используют пороговую обработку для выделения вероятных областей объектов и специальные морфологические операции для уточнения краёв и выделения контуров. Для проверки эффективности метода они закопали металлические трубки, образующие три разные формы, обозначенные X, Y и Z, всего на 5 миллиметров под слоем кремнезёмного песка. Во всех случаях восстановленные карты хорошо соответствовали истинным контурам: центральные оси форм совпадали с оригинальными объектами, тогда как видимая толщина немного увеличивалась, что ожидаемо из-за усредняющего характера измерения.

Насколько глубоко и насколько точно

Команда также изучила поведение метода при увеличении глубины залегания и при смещении объекта вбок относительно антенн. По мере увеличения глубины до примерно 3 сантиметров контраст эффективной проводимости постепенно ослабевал и приближался к фоновой величине, но оставался измеримым на умеренных глубинах. При боковом сдвиге объекта самый сильный отклик наблюдался, когда он располагался примерно между двумя петлями, и сигнал плавно ослабевал по мере удаления. Эти закономерности согласуются с физическими ожиданиями и помогают определить практические пределы применения, например, шаг сканирования и необходимое сближение датчика с целью.

Почему это важно

Для неспециалиста ключевая мысль такова: авторы продемонстрировали экономичный и простой способ обнаружения и обрисовки закопанного металла, используя всего два быстрых измерения от небольшого массива петель и умеренные вычисления. Вместо того чтобы полагаться на тяжелое оборудование или сложные многочастотные системы, этот подход превращает тонкие различия в том, как короткий импульс проходит между двумя катушками, в понятные карты подземных проводников. С дальнейшей доработкой и большим числом позиционирований он может стать полезным инструментом для проверки фундаментов зданий, близповерхностной геологии или поиска неразорвавшихся боеприпасов — всё это без раскопок и нарушений грунта.

Цитирование: Doležal, T., Štumpf, M. Near-field imaging of buried conductors using transient EM signal transfer. Sci Rep 16, 15853 (2026). https://doi.org/10.1038/s41598-026-46396-y

Ключевые слова: закопанные проводники, электромагнитная визуализация, временная ЭМ, подповерхностная разведка, контурные антенны
