Новая конструкция с двойным дефектным заземлением и паразитными пятнами для повышения характеристик MIMO‑антенны

Почему этот крошечный квадрат важен для вашего Wi‑Fi

Внутри каждого смартфона, маршрутизатора и будущего 5G‑устройства антенны незаметно пересылают потоки данных по воздуху. По мере того как мы размещаем всё больше антенн в всё более компактных устройствах, чтобы повысить скорость и надёжность, они начинают «пересекаться» друг с другом, создавая помехи и теряя энергию. В этой статье описан хитрый способ вырезать узоры в металле под антенной и добавить небольшие вспомогательные медные элементы, чтобы компактный модуль из четырёх антенн мог обрабатывать больше данных с меньшими внутренними наводками, в частотном диапазоне, используемом Wi‑Fi и суб‑6 ГГц 5G.

Сигналы, которые мешают друг другу

Современные беспроводные системы часто используют технологию MIMO (множественный вход, множественный выход), когда несколько антенн работают совместно для передачи и приёма отдельных потоков данных. Проблема в том, что если антенны расположены близко на небольшой плате, энергия может утекать от одной к другой. Эта «взаимная связь» нарушает настройку каждой антенны, искажает характер излучения и в конечном счёте снижает скорость и надёжность. Расположить антенны дальше друг от друга помогло бы, но в тонких телефонах, носимых устройствах или компактных точках доступа это не вариант. Поэтому инженеры ищут способы направлять токи на плате так, чтобы каждая антенна вела себя максимально независимо, даже при плотном размещении.

Вырезая умные узоры в скрытом металле

Исследователи сосредоточились на популярном типе антенны, выполненном на FR4 — зелёном стеклотекстолите, используемом во многих устройствах. Они проектируют один небольшой металлический пятак, затем поэтапно уточняют его форму, добавляя ступенчатые вырезы и L‑образные щели, чтобы он естественно покрывал желаемый диапазон C‑band от 5,5 до 6,5 ГГц. Однако реальная инновация заключается в «дефектных структурах заземления»: тщательно сформованных промежутках, вытравленных в металлическом слое на нижней стороне платы. Один набор из трёх изогнутых прорезей располагается прямо под каждым питающим проводником, а второй крестовидный узор — в центре платы. Вместе с коротким настройочным штырьком около питания эти скрытые элементы работают как встроенные фильтры, укрощая нежелательные резонансы и расширяя диапазон частот, на которых антенна может эффективно работать.

Вспомогательные пятна, которые тихо блокируют утечки

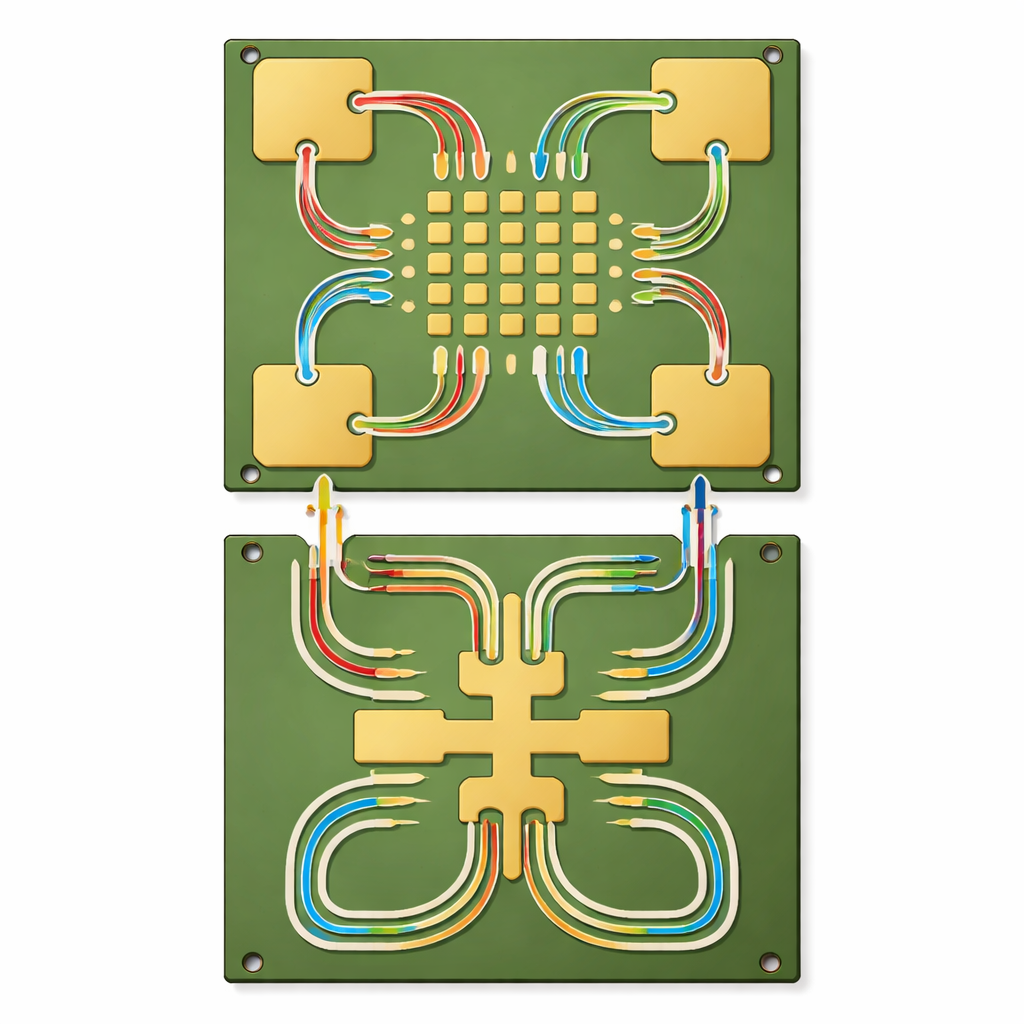

На верхней стороне платы команда размещает четыре таких пятна антенн в квадрат, каждое повернуто под прямым углом к соседям, формируя матрицу 2×2 MIMO. Между ними они добавляют скопление небольших «паразитных» пятен — металлических элементов, напрямую не соединённых с электроникой. Когда одна антенна активна, она индуцирует токи на этих вспомогательных пятнах, которые в свою очередь создают поля, противодействующие рассеянной энергии, пытающейся достичь соседних антенн. Тщательно оптимизировав расстояния, авторы обеспечивают, что паразитные пятна находятся достаточно близко, чтобы компенсировать большую часть утечек, не нарушая при этом настройки. Моделирование поверхностных токов показывает, что эти дополнительные элементы действуют как блокираторы тока, особенно между антеннами, расположенными под прямыми углами друг к другу.

От моделирования к измерениям в реальном мире

После изготовления прототипа размером около 8 см в стороне команда измерила его характеристики с помощью прецизионных лабораторных приборов и сравнила результаты с компьютерными моделями. Модуль из четырёх антенн сохраняет хорошее согласование в широком диапазоне шириной 1,05 ГГц — с 5,38 до 6,43 ГГц, что означает очень малое отражение сигнала обратно в схему. Взаимная связь между парами антенн остаётся впечатляюще низкой, в пределах −32…−52 дБ, что значительно лучше многих предыдущих конструкций в том же диапазоне. Массив также обеспечивает усиление до 8,7 дБи и КПД излучения примерно 86–93%. Продвинутые показатели качества MIMO — насколько независимы антенны и как хорошо они распределяют принимаемую энергию — подтверждают, что элементы ведут себя почти как отдельные «уши», прослушивающие одно и то же беспроводное окружение.

Что это значит для будущих беспроводных устройств

Проще говоря, авторы показывают, что, вырезая форму в скрытом металле под антенной и добавляя несколько грамотно размещённых пассивных элементов сверху, компактный модуль из четырёх антенн может покрыть широкий участок спектра C‑band с высокой эффективностью, при этом элементы почти не мешают друг другу. Это упрощает создание маленьких устройств — таких как Wi‑Fi‑роутеры, суб‑6 ГГц 5G‑модули и другие платформы с несколькими антеннами — которые обеспечивают более высокие скорости передачи данных и более надёжные соединения без необходимости в дополнительном пространстве или экзотических материалах.
